在时下的DIY领域，或许没有比一套分体式水冷更能诠释高端，但由于分体水冷的组装要求大量的成本以及对手工方面的高端需求，所以这并不是每一个DIY玩家们所能接受的一种攒机方式。

那么，如果低成本能够做出酷炫的硬管分体水冷，你会去自己动手尝试制作这一套水冷主机么？

其实手工制作一套全硬管的分体式水冷并不难，多实践并且把每一个步骤都牢记心中就能够完成，而整套的水冷主机也不比去烧钱去选购那些上千元的机箱以及进口的水冷套件，这些硬件不是不好，而是高昂的费用并不是每一个平民玩家们能够接受的。

随着DIY领域的不断进步，2、3百元的机箱已经完全能够驾驭一套视觉系的分体水冷，外观也足以满足每一个DIY平民玩家要求的逼格；感兴趣的网友们不妨翻到下一页，或根据您的喜好通过导航直接跳转至您感兴趣的页面。

选择相对适合的硬件是第一步

当你决定打造一台专属于自己的分体水冷主机时，你最先要做的是算清自己的预算，然后挑选更加实际的硬件，这将是你DIY攒机前的第一步——“选件儿”。

主流且有优越效能的核心硬件（图为华硕板卡）

不会选件怎么办？看销量、看品牌、看口碑、看评测，这些都是你认识某款产品的开始，选择一线大厂的产品还是有些保障的，无论是产品效能还是售后都有着较强的优势。

能够充分支持水冷套件的机箱也是关键（图为爱国者魔兽3机箱）

通常人们都说机箱就是个容器，并不能给整机的性能做多少提升；这句话其实不全对，机箱对于散热上的作用还是赫赫在目的，如果想要长时间高负载的进行游戏，没有一个散热、静音的平台，时间长了即使你的核心硬件还撑得住，那么你也会疯掉；所以一款机箱的兼容性、散热性、防噪等元素是至关重要的。

呼应整体配色内存要是带马甲或者有灯那就更好了（图为威刚DDR3内存）

在高端的DIY攒机领域，几乎没有人会安插只有PCB板的普通内存条，搭配板卡、水冷液、LED灯组的颜色，我们也会选择那些带散热马甲的内存产品，现在DIY市场中存储产品的价格已经一跌再跌，几乎每个DIY玩家都能负担得起这些已经接近5折的内存，搭配整机的颜色在视觉上也将会有一定的提升。

好用不贵的水冷套件保证视觉

说起分体水冷，或许你想到的是高额度的金钱支出；没错，这些水冷产品从设计到制作都有着很高的精度，一个小小的接头进口货也许就会卖到5、6十块钱，而随着国内DIY玩家对于水冷的狂热，很多国产的水冷品牌也浮现在DIY领域中，像是“Bykski”、“Barrow”等国内厂商上市的水冷产品在DIY民间非常的火爆，一些个性化的零配件也深受平民DIY玩家们的青睐，这二者的出现也解决了很多玩家想玩水但预算不够的尴尬局面，可以说无论是口碑还是产品都有很多DIY玩家们去追捧。

Bykski官方旗舰店地址：https://bykski.taobao.com/shop/view_shop.htm?spm=a230r.1.14.5.d97i6H&user_number_id=68100854

优质的水冷头能带走更多热量并且在视觉上更加完美

显卡的水冷头是必不可少的，市售台湾产的一块显卡水冷头卖到上千块，Bykski却只有一般的价格，产品的做工也保证精密。

一切只为效能的CPU水冷头及“病毒灯”水箱（点击图片观看大图）

CPU冷头的选购直接决定了主动散热的效率，而一些优秀的个性化组件则在视觉上能够带给你前所未有的震撼！

别小看这些小配件点缀作用很明显

别小看这些几十块钱的小配件，在你水管长度不够时，它可以作为衔接，它更起到点缀的作用，贯穿左右整体，一些DIY大咖们的作品中一般也都少不了这些配件。

冷排及散热风扇热量的排出终端

冷排？如果形容的话，就是北方家中的暖气片，有些冷排是全铝的，有些是全铜的，冷排作为一套水冷循环系统的排风终端也异常的重要，冷排的规格、数量以及散热性也决定了整机的散热性能，总的来说，一般冷排分为120MM、240MM甚至更大的360MM和480MM，当然对应的风扇都是120MM。

专用的工具是事半功倍的关键

既然是自己动手DIY，那么趁手的工具是必不可少的，正所谓“属性不够装备凑”，有好的工具即便是手艺稍差，也能够基本保证整机一套水路的视觉效果，不漏水、好散热这当然也是非常重要的，下面我们来看看时下比较主流的工具。

工具购买链接：https://bykski.taobao.com/shop/view_shop.htm?spm=a230r.1.14.5.d97i6H&user_number_id=68100854

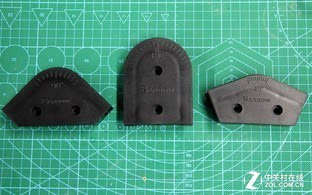

BARROW全能型硬管辅助弯管器

弯曲亚克力硬管的热风枪

简易弯管器及耐热硅胶柱

较为常用的亚克力材质硬水管

这些都是必不可少的工具，我们将在本篇文章后续的内容中给每个网友们详解制作过程和每个工具的用处，感兴趣的网友们就翻到下一页吧，因为分体水冷的装机实战教程来了！

水冷安装实战1：安装CPU及显卡冷头

好了，说了这么多理论上的东西，我们马上进入装机实战部分。

准备时下主流架构的中塔机箱

我们此次上水的机箱采用的是时下使用主流“ATX2”架构的爱国者魔兽3机箱，爱国者多年的制造经验有着比较独特的设计视角，从机箱的做工以及内部设计来看，似乎没有人会相信这是市售200元左右的机箱产品，我们在此次的实战上水中，把机箱硬盘笼切割掉，下方两个硬盘架以及光驱位的一个特质SSD安置位也能够基本满足每一个DIY玩家。

安装CPU冷头及更换显卡水冷散热器

刚才在本文中我们提到了“Bykski”这一品牌，经济实惠并且超高的性价比是其最大的优势，此次的分体水冷装机我们也选用此品牌的定制水冷头，虽然是非公版的华硕GTX970，水冷头的贴合度也是近乎于完美的。

将平台以及显卡安装至机箱中我们切割掉了机箱的硬盘架

两枚240MM冷排分别安装两枚120MM带灯风扇

所有的水冷配件更换后，我们马上把所有的硬件装入整机中！

水冷安装实战2：水冷排及水泵装入

当我们把所有的组件装入机箱中后，我们接下来就要固定水冷排以及水泵、水箱了！

爱国者魔兽3机箱顶板及前面板均支持240MM冷排安装

这次使用的爱国者魔兽3机箱的顶部以及前面板都能够支持最大240MM的超厚水冷排，即便是双面全部安装120MM规格led风扇也能够轻松驾驭。

现在机箱内部是这样一番情形

“全副武装”的核心硬件已经全部装入到了魔兽3机箱中，整机的右方还剩余了一些空间，这款中塔机箱的拓展性还是非常不错的，剩余的一大片空间刚好给水泵以及高水柱留有了安装进空间。

安装Bykski水柱至机箱中附赠的托架很方便固定

我们购买Bykski 14CM规格水柱时，卖家附带了支架以及托架、螺丝，我们队机箱进行了电钻打孔作业，把水泵安稳的安装到了机箱中，切割了一根亚克力硬管，将水泵的上端和水冷排连接到了一起，那么这些亚克力水管是如何切割、弯曲、安装的呢？文章下一页为您揭晓！

水冷安装实战3：教你把硬管掰弯

一款优秀的MOD改造作品，最为重要的是内部的水路设计。而内部水管装配也有着较高的要求，每一根亚克力水管在加工时一旦疏忽，那么这块原材料将可能就此废掉，今天我们就以实际操作的方式，手把手的教大伙如何弯曲这脆弱的水管，希望能够帮助每一个想要尝试走水的DIY玩家们。

用热风枪直吹将其弯曲

由于是亚克力材质，我们把热风枪的温度调节到150度，用低风速档进行加热，如果温度过高或风速过快可能会造成加热进行中亚克力水管的变形，这里切记一定不要着急。

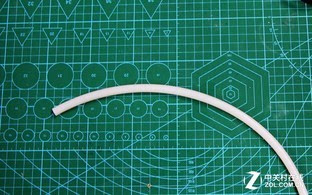

抽出硅胶管弯曲完毕

弯曲的时候需一气呵成，用手将其定型后保持一段时间，等待亚克力管完全冷却后，抽出内部的硅胶条。在此期间一定不要着急，每一道工序都应该循序渐进的做，做完第一步再做下一步，冷却时也不要用水泡，常温下自然冷却就可以了。这样一根硬管就成功“掰弯”了。

角磨机打磨到你想要的长度配合接头安装到整机中

最后，用角磨机或者小电磨把亚克力水管打磨到你想要的长度，将两个接口之间相连接，这样一根水管就弯曲、安装完毕了，一些细节还是熟能生巧的，在以后的文章中或者我的视频栏目中本人将会对弯管的细节进行讲解，敬请期待。

水冷安装实战3：设计水路逐步安装水管

一套优秀的内部水路设计能够是散热事半功倍，在视觉上也将会有着非常强的震撼效果，下面就来看看我们规划的内部水路吧！

SSD装在这再合适不过颜值高颜色也很搭

本次装机我们选用了金士顿HYPER X固态硬盘，红色的外观跟着套主机的主题色非常的搭。

利用这些“小配件”能够让你拥有更好的视觉效果更何况它只有几十块钱

陆续安装水管整机内部已经初见雏形

整体安装完毕有时候你需要一些艺术细胞

当然，内部的水路设计需要一些规划，哪根水管弧度不够、哪个部分不合理、哪一个区域需要加装水流计、水泵的扬程够不够、LED灯组和风扇怎么搭配，这都是其中的门道，要想精通这些，还是需要网友们多多亲自动手实践。

水冷安装实战4：走完线既大功告成

内部的水路以及水管都装完了，我们剩下最后的一道工序，那就是走线。

电源也有高颜值

花100块钱定套延长线还是极好的

可能很多的网友们对电源的选购有争议，想要达到一定的视觉效果没有一套定制线材是不行的，然而时下的现状是全模组的电源卖得比较贵，为其专门定制一套模组线也会达到4、5百元甚至更多，所以此次我们找了个窍门，虽然选用非模组的电源，但是我们购买了一套全电源都通用的定制延长线，解决了这一尴尬问题，还省下了不少钱呢~
