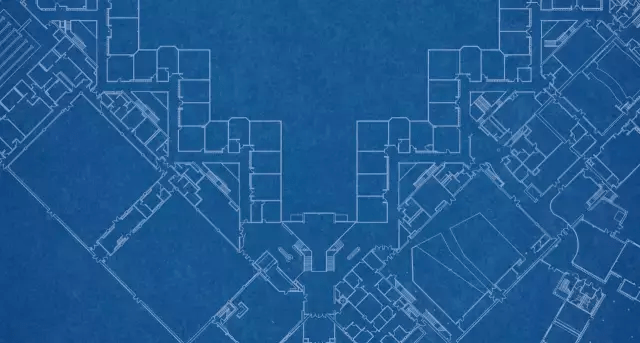

之所以有蓝图的出现，是因为当时的印刷技术还不够发达（主要是指电子打印技术），一份原图如果在个环节中使用的话，很容易损毁，所以，生产环节的图纸，就由蓝图来担当了，这样既可以保证图纸的准确性，又能随意的折叠、放置。因为电子打印技术的发展，目前在生产环节用蓝图的情况少了很多了，因为大多都是采用电子存档了。

目前，绘图人员几乎看不到手绘的了，全是使用CAD来完成各种结构图的绘制，同时在出图时，可用形如打印机的大型绘图仪，将电脑中的图打印在白色的图纸上，也可以打印成彩色的。

不过为了大量的复制同一张图纸，设计人员还是在沿用过去的这种“晒图法”。这种方法制图成本很低，一张A1大小的图纸晒印成蓝图成本是并不高。而且效率很高，一张A1大小的图纸晒印成蓝图仅用几秒钟。

图纸如果不想很蓝，可以把晒图的时间放慢；反之，晒图时间加快就会更蓝。

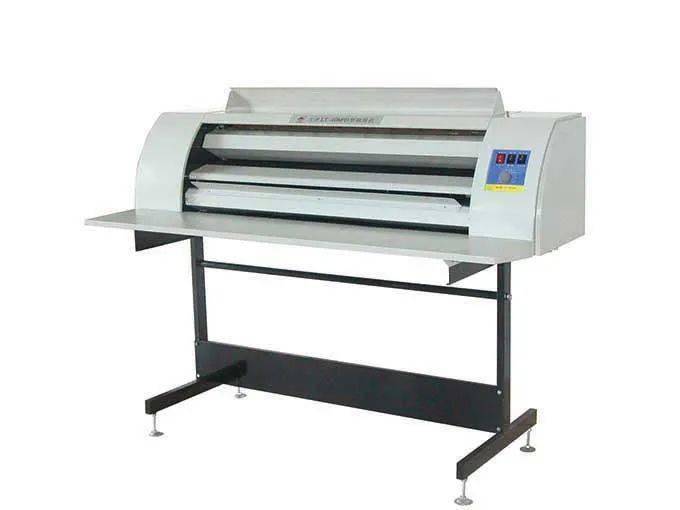

晒图机

蓝图纸（blueprint yaper）又称晒图纸，重氮盐正像晒图纸或重氮感光纸。以蓝图原纸作纸基，再把感光剂涂布干原纸而制成的一种加工纸，为卷简纸。

原纸要求具有良好的湿抗张强度和吸收性能，湿变形极小，不含影响感材料性能的化学药品，通常用棉浆或漂白木浆在造纸机上抄造而成。合格的原纸制成的蓝图纸具有纸面平整、感光层涂布均匀、无白点、斑点、药渍、皱等特点。

晒图纸从使用方法上分有：

1、湿法晒图纸，即水洗晒图纸，亦即铁盐图纸，其感光还原系用水洗，个别单位仍用此法。

2、干法晒图纸，即重氮相加晒图纸，或称为氨薰晒图纸，其感光还原系用氨气，以前市面上大多数供应的都是这种晒图纸。

3、半湿法晒图纸有两种，一种将感光剂和还原剂都涂于纸上，边感光边偶合成图；另一种用于干法晒图，晒图时将氨水蒸发起雾状，使其边晒边成图。

从线条色泽上分有：

1、白底蓝线、蓝底白线、白底褐线、系湿法晒图纸。

2、蓝底紫线、白底棕线、白底黑线，系干法晒图纸。市面上多系蓝底紫线，个别地区有白底蓝线或黑线的。

从涂布面上分：有单面涂布、双面涂布两种：

1、单面涂布有两种含义：一种是仅在使用的纸上涂上感光液；另一种是一面涂感光剂，一面涂硼酸水，以消除纸张的翘度和提高存放期，实际是两面涂布，因只有一面感光，习惯上也叫单面涂布鞋，大部分地区都是这一类。

2、双面涂布则两面都涂感光剂，两面都可晒图，主要是减少资料的体积和节约纸张。近十几年的发展方向是白底蓝线而双面涂布，因为蓝线晒图纸在保存时间不变的情况下，感光速度比紫线快1/5，且色泽鲜艳，感光速度的宽容度大。
