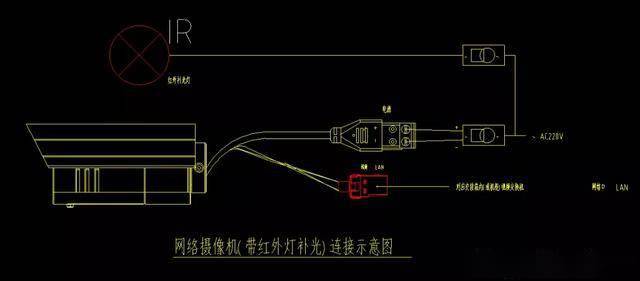

3、网络半球和枪机都是一样的，这是不带补光灯的。

三、监控系统的安装

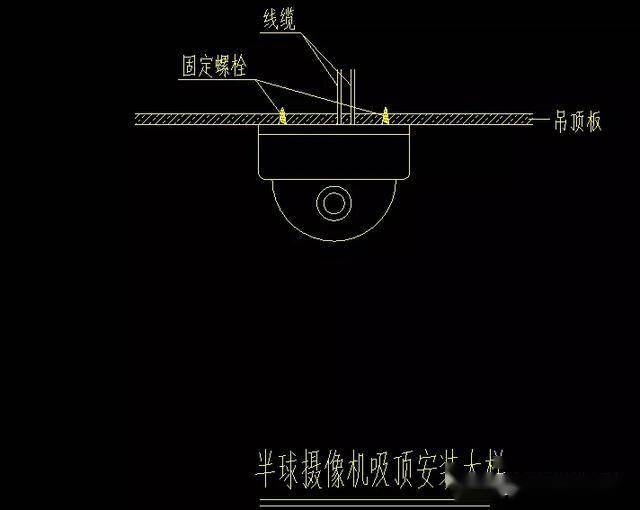

1、半球吸顶安装大样图

2、枪式摄像机壁装安装大样图

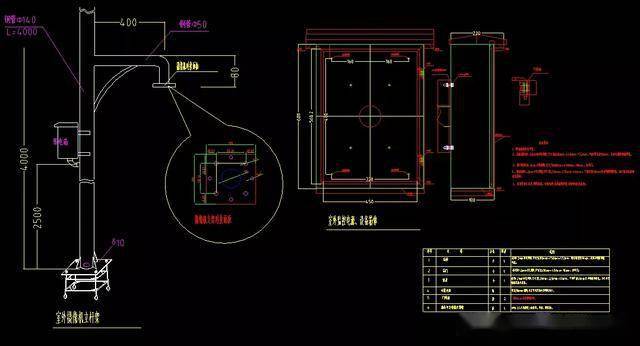

3、枪式摄像机吊装安装大样图

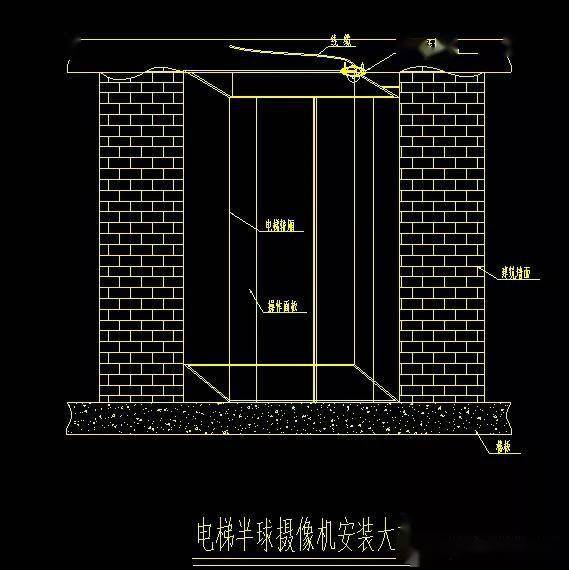

4、电梯摄像机安装大样图

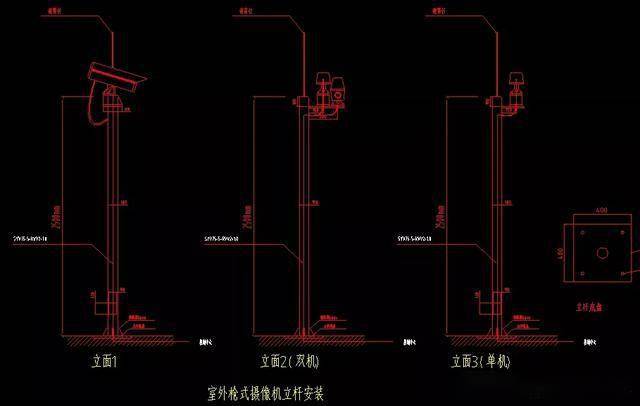

5、室外枪机监控立杆安装大样图

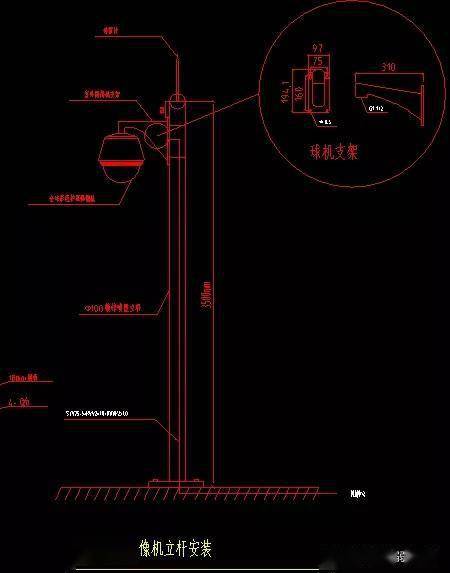

6、室外球机监控立杆安装大样图

7、室外监控立杆设备箱大样图

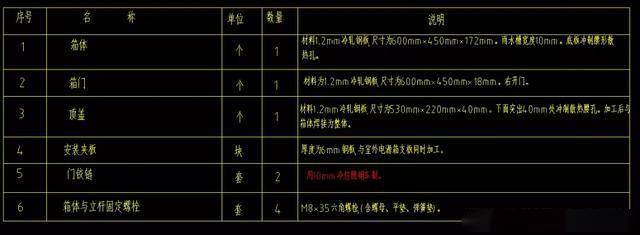

箱子设备材料表

防水箱的大样图

室外防水箱加工要求：

1.选用板厚为1.2mm的优质冷轧钢板。

2.后背预留,杆装角钢打两条串孔(见后视图)并配U形抱箍及配套螺栓。

3.底部预留4个直径为∅25mm的出线孔。

4.箱内配备一块安装背板及固定电源插槽。

5.表面为喷室外塑粉颜色外防水箱加工要求,防水等级IP56。

6.室外防水箱尺寸为：长300mm*宽200*高400，原棉堆场两个摄像机共用一个室外防水箱，另外一个监控杆上面不需要装室外防水箱。

四、监控系统的 防雷接地施工

监控防雷接地施工说明：

1.监控室外防水箱里的避雷器PE端，至40x4镀锌扁钢引一根16m²多股接地线，并用16m²的线鼻子进行压接;

40x4镀锌扁钢在靠近监控杆底座端开一个∅12的孔，然后用不锈钢螺丝和16m²的线鼻子进行连接。

2.地钎与监控基础之间的间距为2000mm,每个地纤之间的间距为4000mm一共4根地纤，则需要挖长14000mm，高800的沟。

3.每个地纤长2500mm,除了需要和40X4扁钢进行焊接的部位,其他部位需要全部砸进地下。

4.地纤和40X4扁钢进行焊接的每个点位均需要刷防锈漆,40X4扁钢共长15300mm。

5.在做监控防雷接地前需要和其他专业提前沟通，防止下面有其他专业的管路。

6.接地阻值4Ω。

五、系统调试

最后再说一下监控的系统调试方面的内容，记住以下几点就可以了。

1、摄像机安装之前进行IP地址的规划，并且提前进行修改摄像机的IP地址。

2、摄像机通电以后，直接按照原先的IP地址进行添加就可以了。

3、有不通的摄像机，首先PING摄像机的IP地址，看看通不通？

4、不通的话，大概率就是线缆不通，用测线仪测试一下线缆

5、检查线缆完毕后，重新通电，测试。

6、还是不通，再检查摄像机。

以上就是监控系统的安装及调试内容。
