这么一问，

85%的人立马懵圈

……

这也不怪大家，讲真，

即便是电力系统工作，

都不一定认识，

今天就带大家来认一认杆塔。

常见杆塔的无非就是几种，

而且有不同的分类。

所以，我们今天的内容就是！

干

字

型

塔

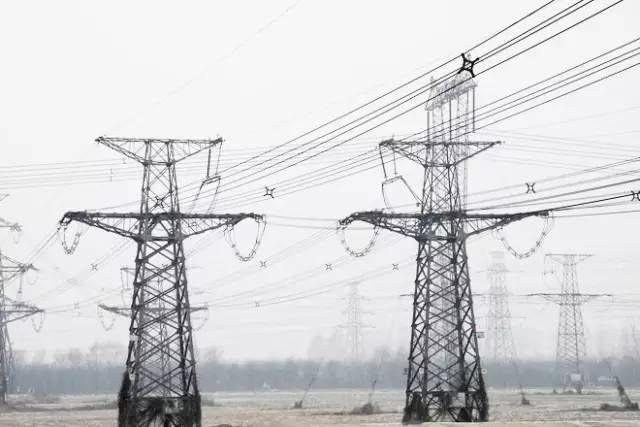

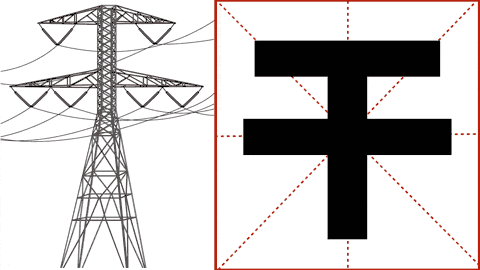

“干”字塔，形似汉字“干”而得名，是直流和交流输电线路都常见的塔型。多为直线塔，也是≥220 kV输电线路常见的耐张&转角塔。

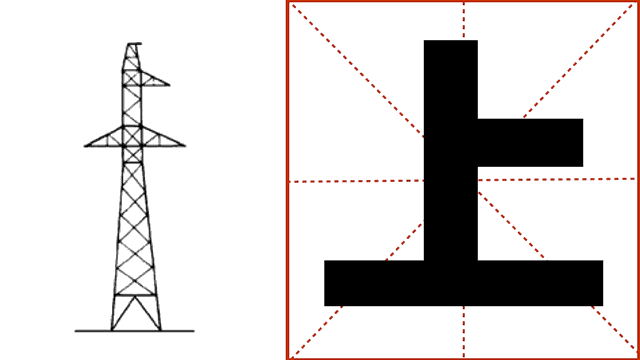

上

字

型

塔

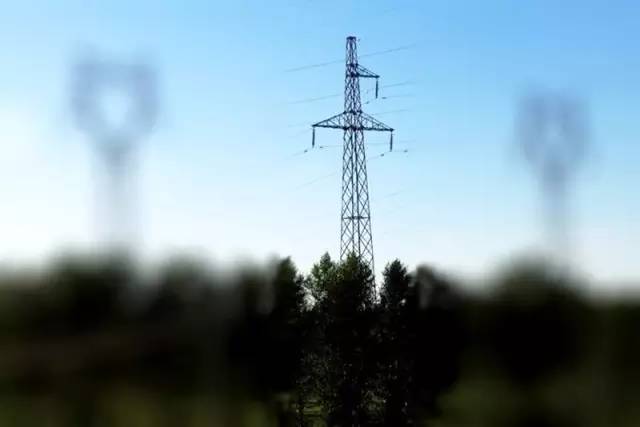

杆塔上只架设一根架空地线，导线呈不对称三角形布置，其外形呈“上”字形。适用于轻雷及轻冰地区导线截面较小的线路，常用于110 kV及以下电压等级的电力线路。

门

字

型

塔

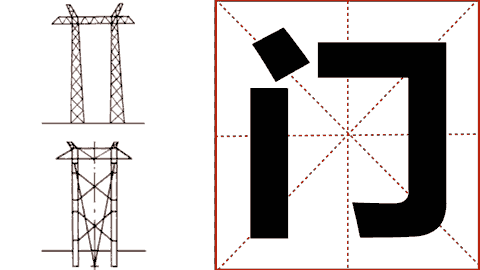

顾名思义，用两个柱体来支持导线及架空地线的杆塔，就像一个大大的“门”字。这种杆塔适用性比较大，带拉线时更有很好的经济性，常用于双架空地线及导线呈水平排列的情况，一般用于≥220 kV的线路，可采用打拉线来提高杆塔的稳定性，柱体有时还带一定坡度。

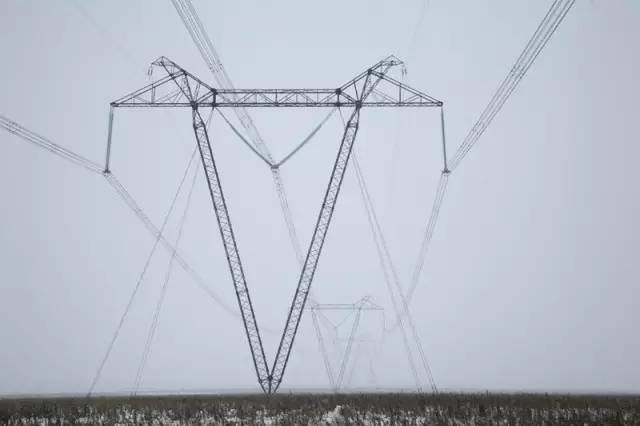

V

字

型

塔

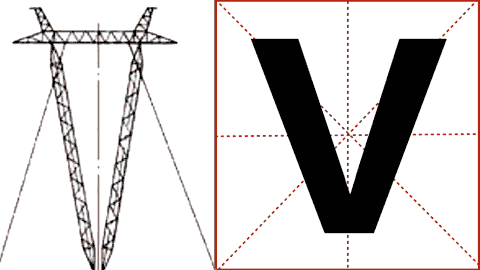

拉线V型塔，门型塔的特例，形似“V”，自带“大V认证”，所以在旷野很好辨认。它施工方便，耗钢量低于其它拉线门型塔，但占地较大，在河网及大面积机耕地区使用受到一定限制。常用于500 kV的线路，在220 kV中也有少量使用。

T

字

型

塔

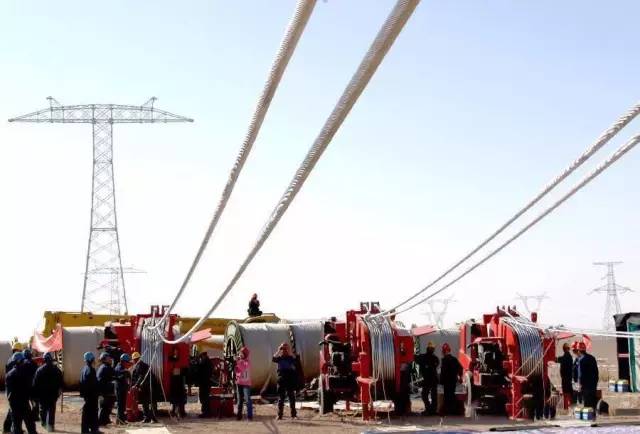

▲新疆哈密南至河南郑州±800千伏特高压直流输电工程新疆段

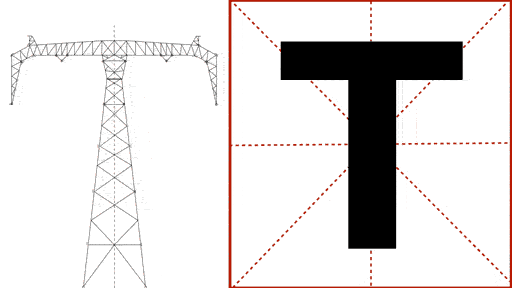

铁塔呈“T”型，下面吊着两回输电线路，一边正极，一边负极，是直流输电的主力杆塔，仔细看铁塔上面还有两个小“角”，一边也各一条地线，江湖人称“避雷线”。

同学们懂了吗？~
