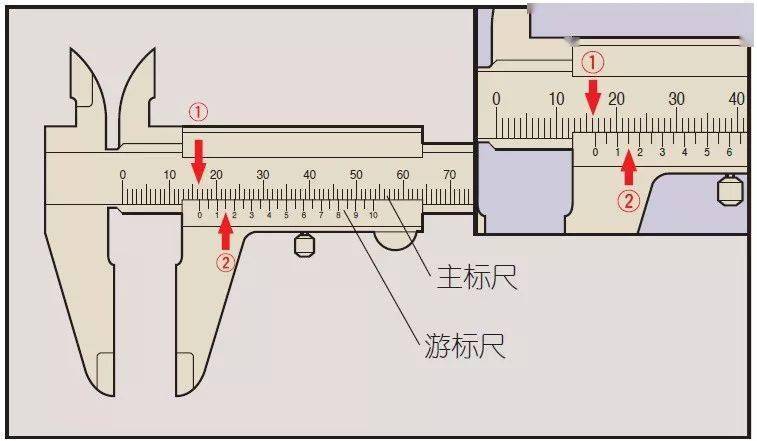

分度值 0.05mm

①主标尺读数 16mm

②游标尺读数0.15mm

————————————————

读数值 16.15mm

注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

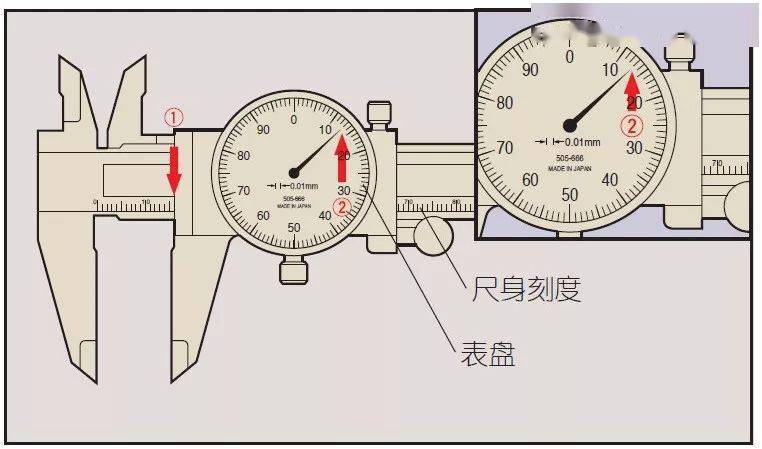

带表卡尺

分度值 0.01mm

①主标尺读数 16mm

②表盘读数 0.13mm

————————————————

读数值 16.13mm

卡尺的测量应用

通用卡尺：

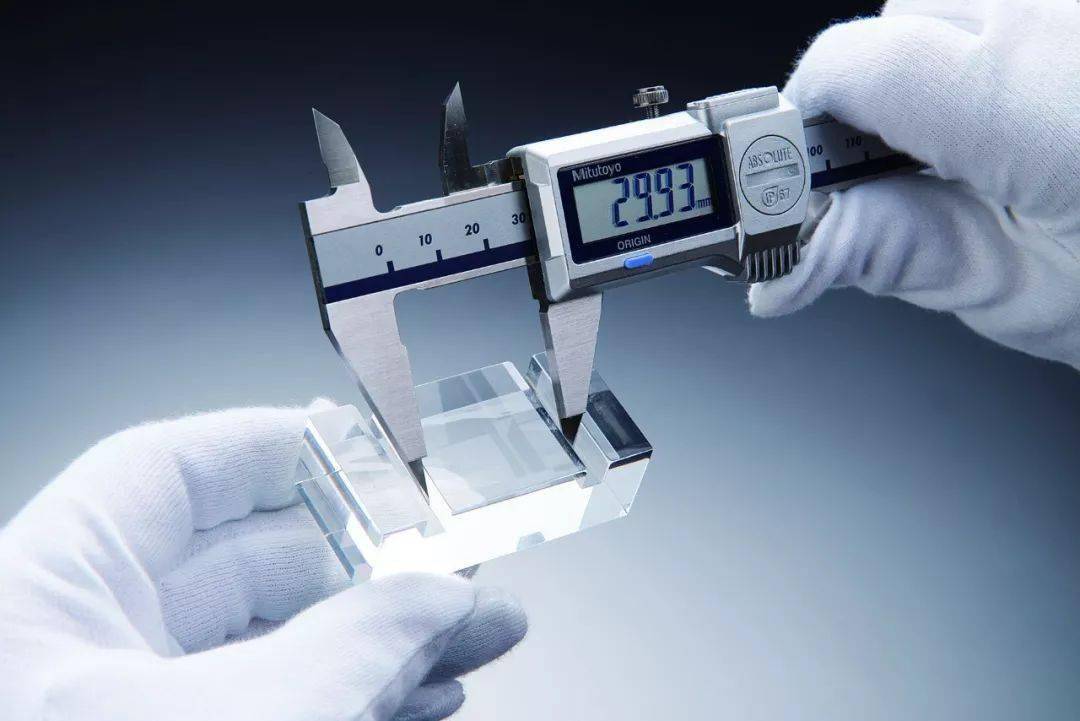

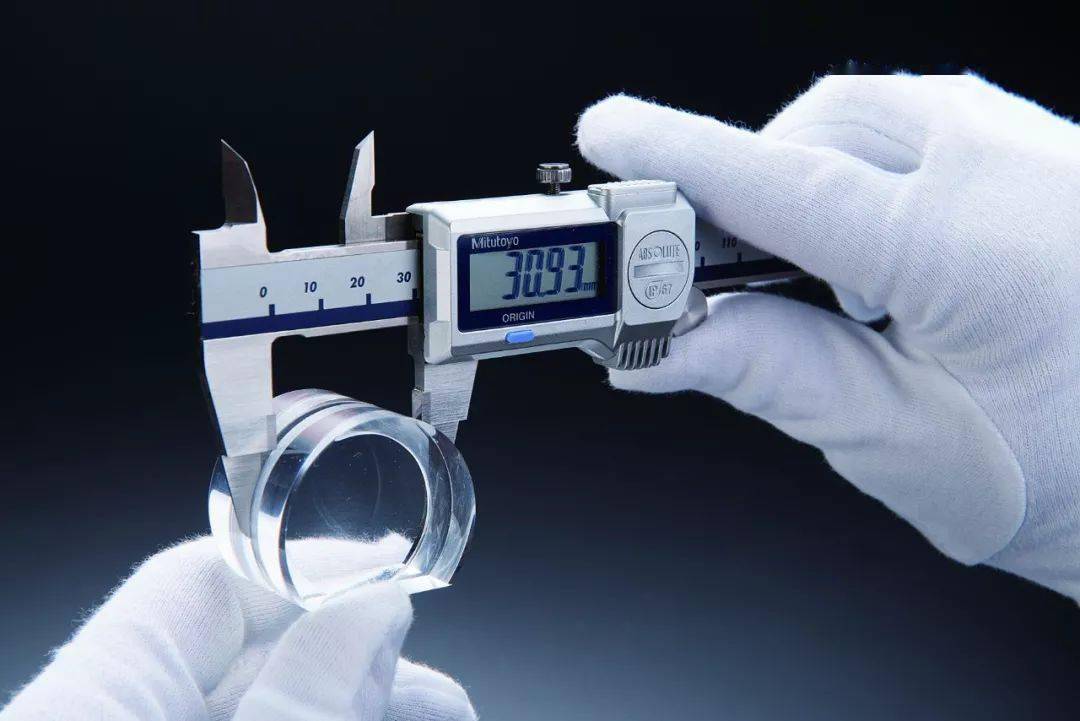

外尺寸测量

内尺寸测量

阶差测量

深度测量

专用卡尺：

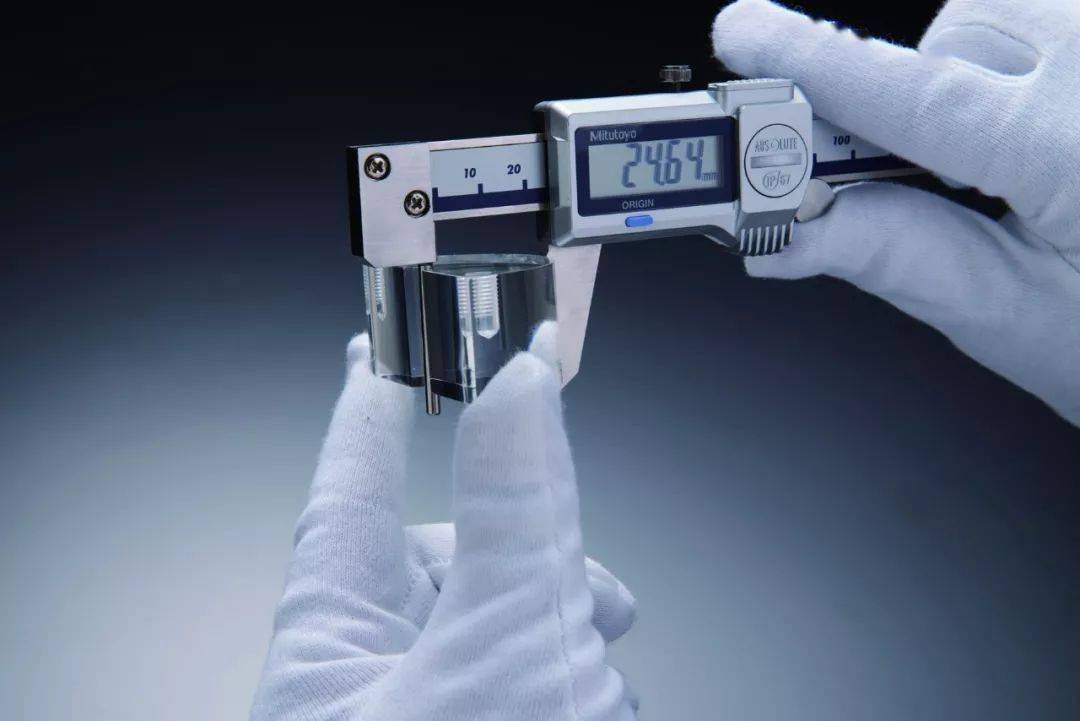

沟槽直径测量 尖爪卡尺

窄槽直径测量 薄片卡尺

阶差断面测量 偏置卡尺

管壁厚度测量_管壁厚度卡尺

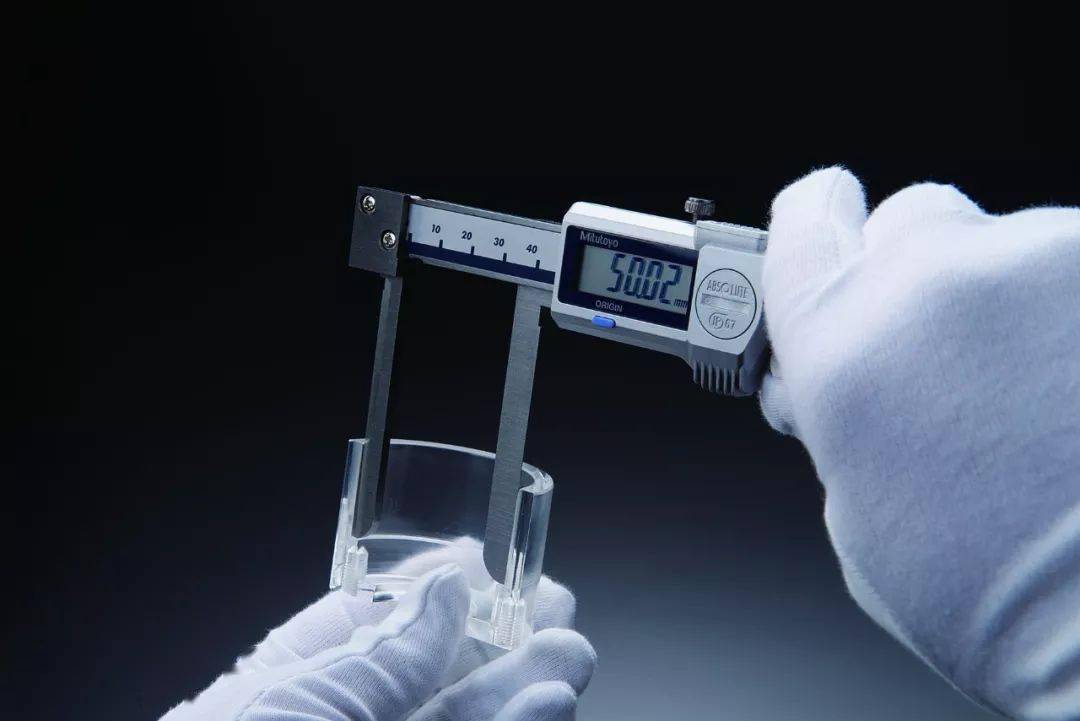

内径测量 内径卡尺

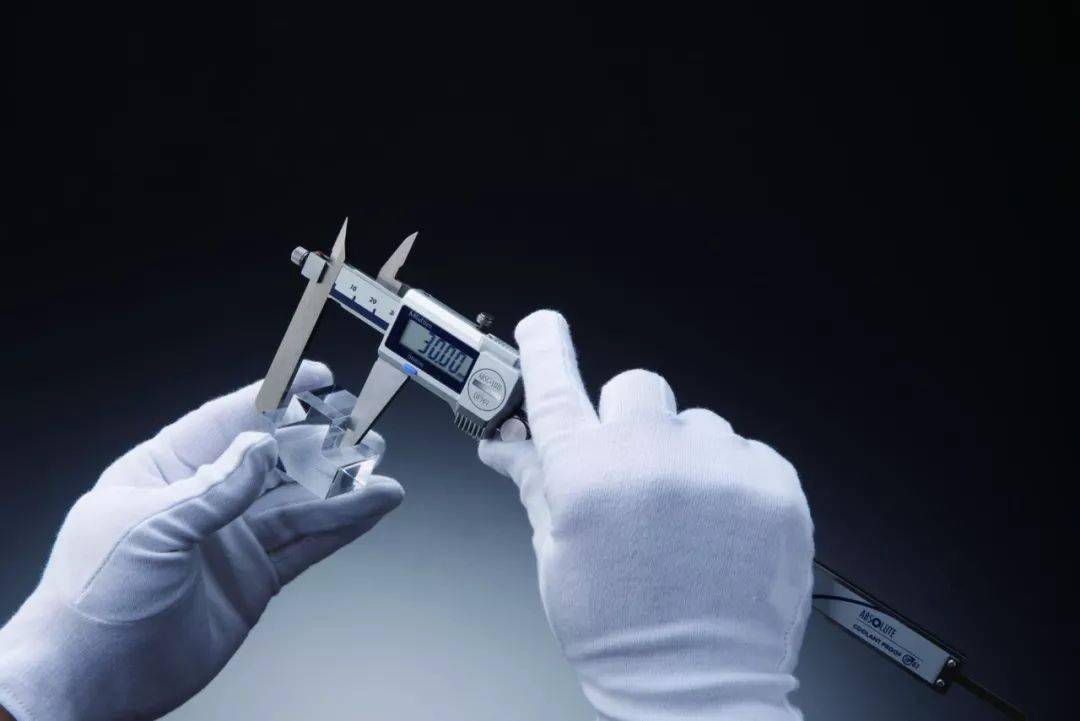

卡尺使用注意事项

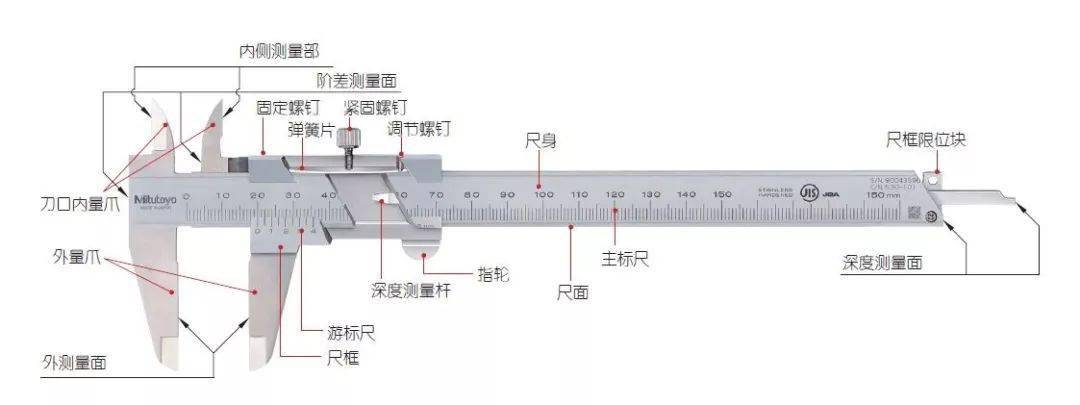

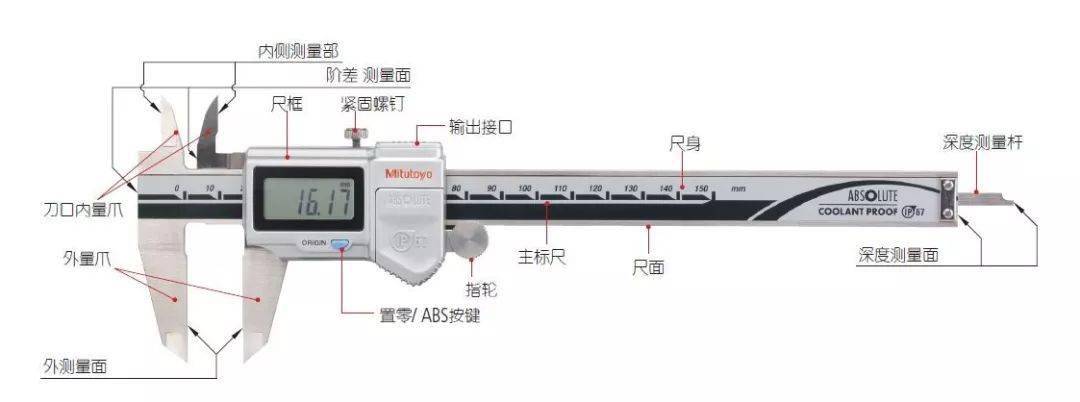

M型标准卡尺例：

使用前的注意事项

1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。

2. 全行程移动尺框，确认是否被卡住等。

3. 清洁测量面后，使其贴合，确认下面的内容：

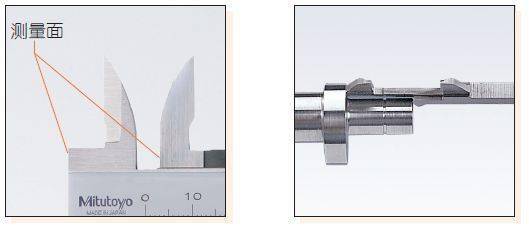

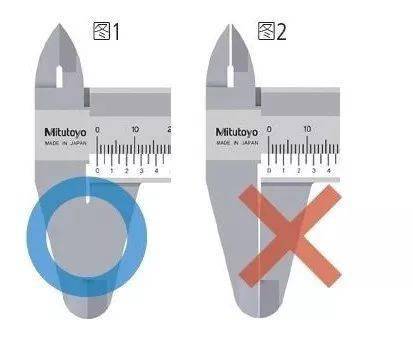

■外侧测量面：对准光源时，看不到光是正常的。（图1）

有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。（图2）

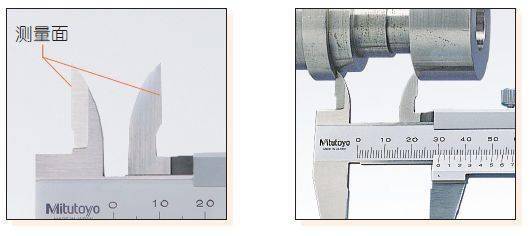

■内侧测量面：对准光源时，仅能看到一点光的状态是正常的。（图1）

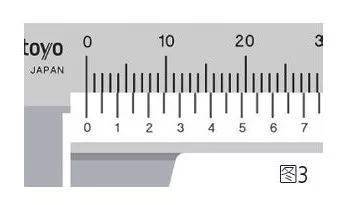

■请确认基准点。（图3）

使用中的注意事项

1. 读取刻度时，请将视线对准正面，注意视差。（图4）

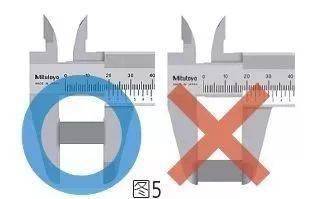

2. 测量时，请使用一定的力量，尽量在量爪根部测量。（图5）

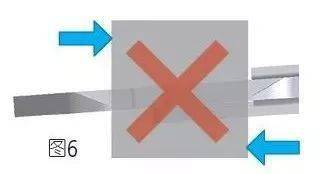

3. 请不要在测量面倾斜的状态下测量。（图6）

使用后的注意事项

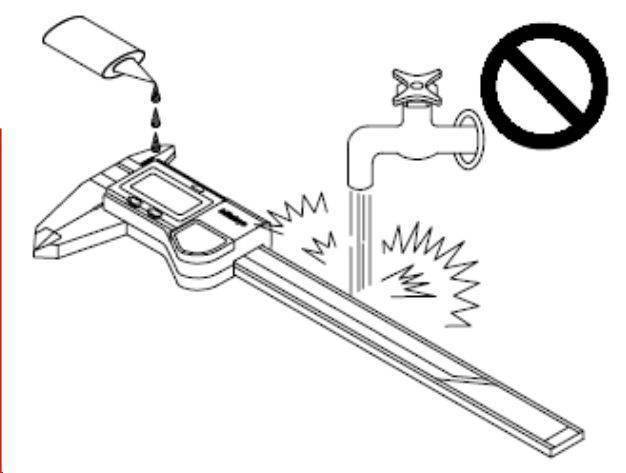

1. 使用后，确认各部位有无损伤并将整体清洁干净。

在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

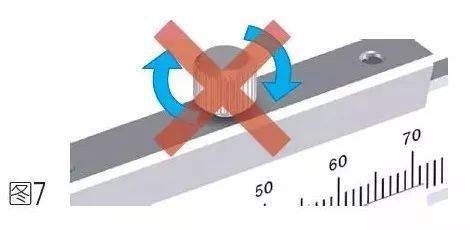

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。（图7）

3. 不能在高温高湿、多尘埃及多油污的场所存放。

*如使用数显型卡尺，若长期不使用时请取下电池。

来源：Mitutoyo三丰量仪量具
