1.压流转换器（NPN型三极管）
压流转换器：将电压转换为电流信号。
直接看仿真

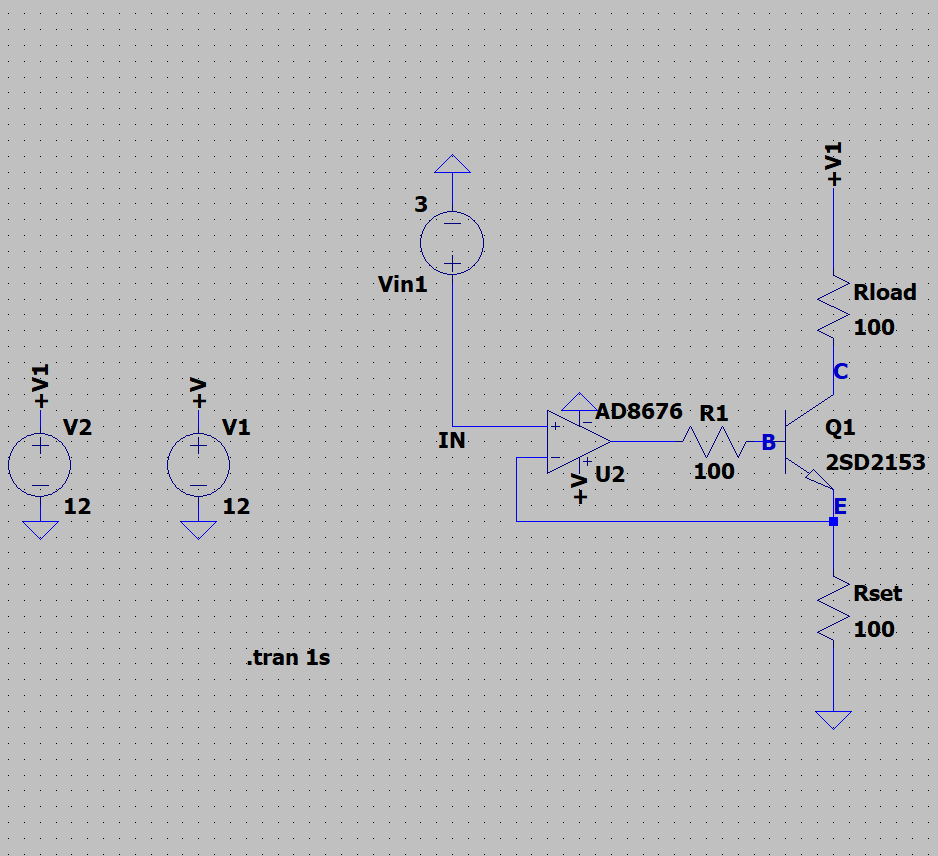

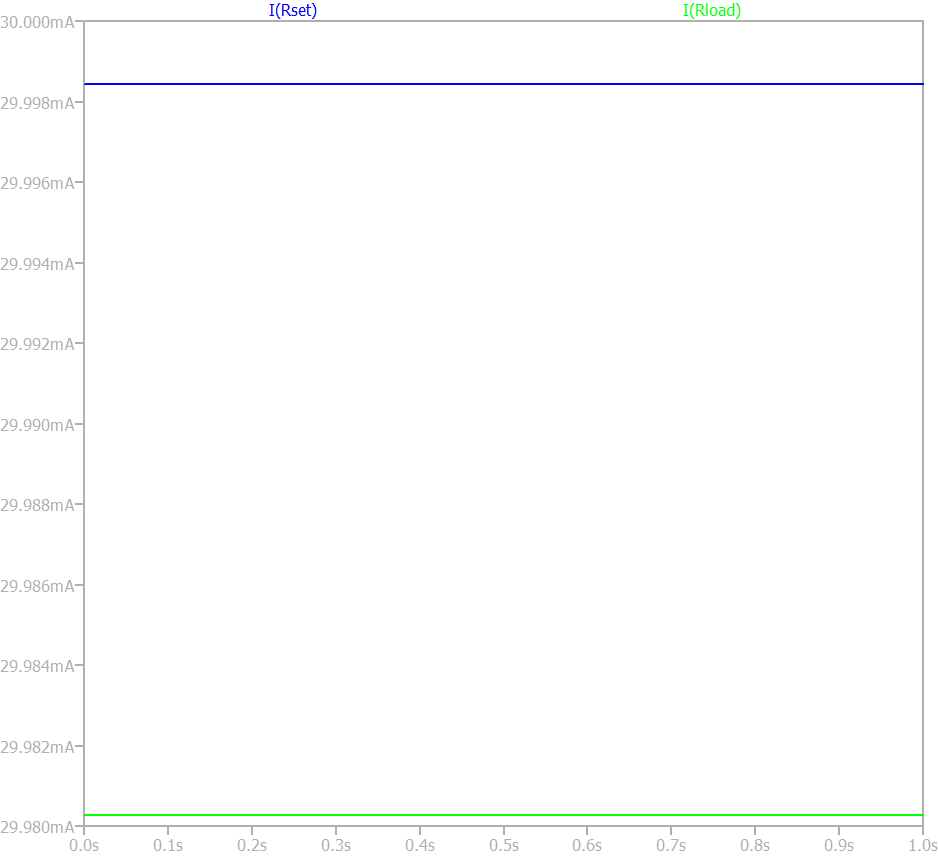

这个电路是负反馈电路，分析使用续断虚短，输入信号是3V，所以在Rset电阻处的电压始终是3V ，Uce为6V（发射结正偏：VBE≈0.7V，集电结反偏：VC>VB），Ub为3.6V左右，所以经过Rset的电流为30MA左右，下图为仿真结果I（Rset）≈I（Rload）。
注意点：三极管要处在放大区，输出电路电流：Iout=Vin/Rset，这个负载不接地

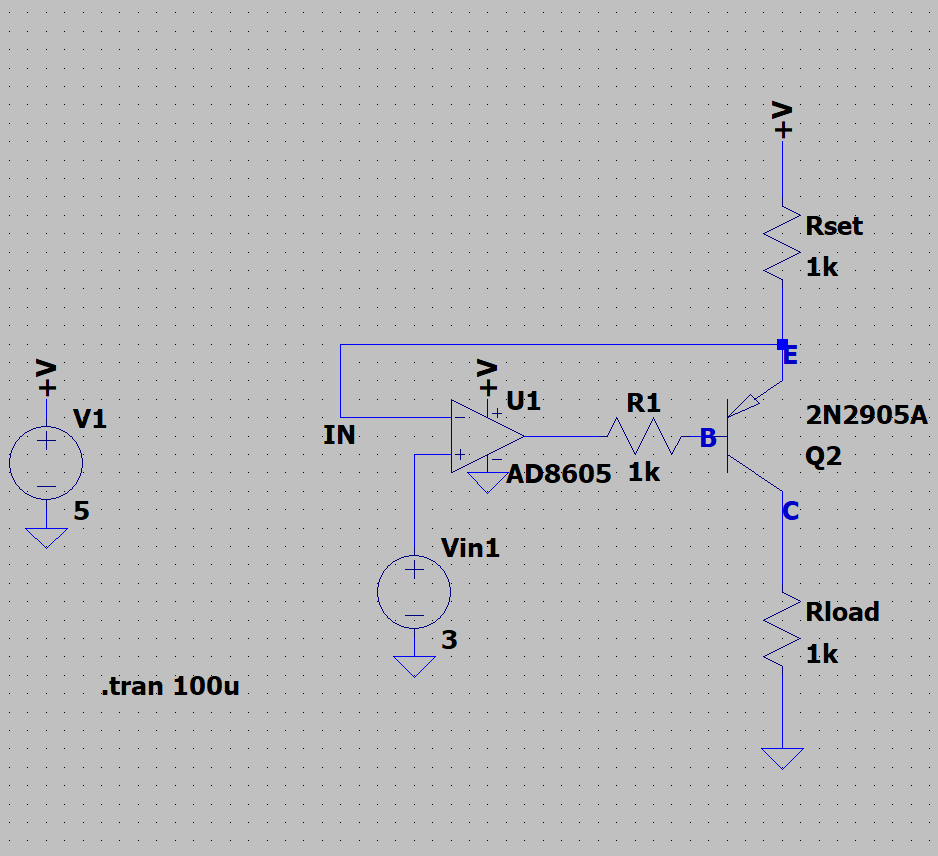

2.压流转换器（PNP三极管）
这个符合直觉负载是接地的，但是是反向的，输入变大输出变小。

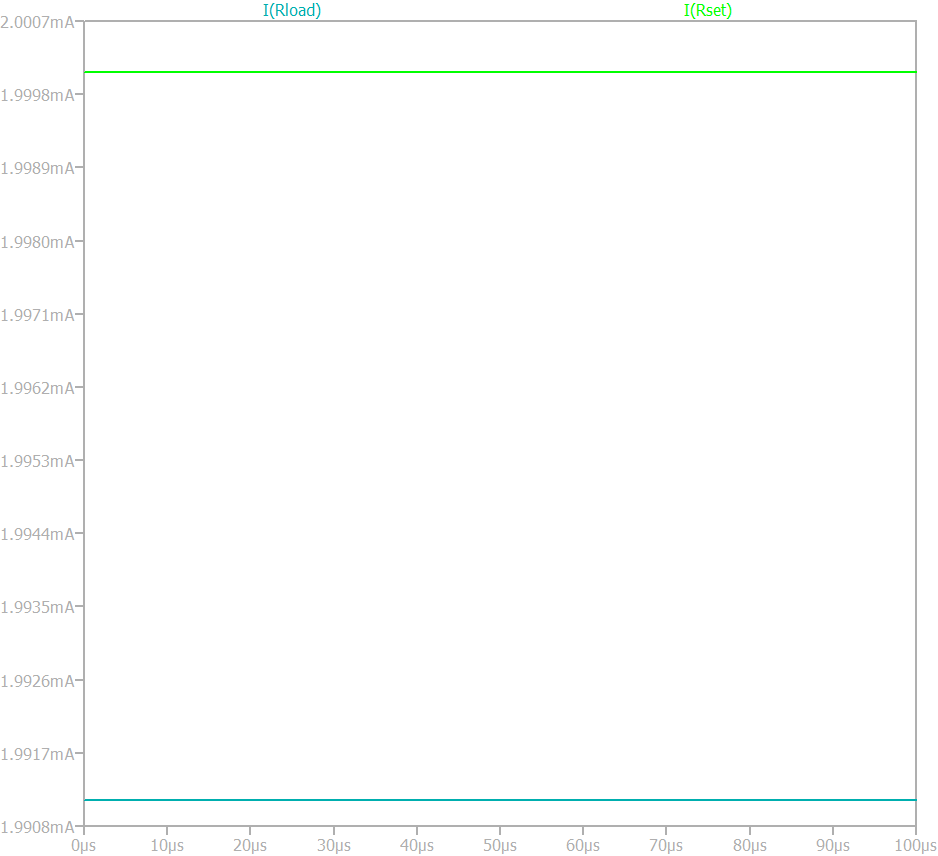

输出电流I=（V-Vin）/Rset
3.总结
