03、方法三：BIM土石方建模

近年来，BIM技术在土木工程领域得到了广泛应用，也为土石方工程量的快速计算提供了新的解决方案。BIM技术通过构建三维建筑模型，集成了设计、施工和管理等各个阶段的信息，使得土石方工程量的计算更加高效和准确。此外，BIM在土石方工程量计算中还有如下应用和优势：

BIM在土石方工程量计算中的应用

1.三维地形建模与数据集成

BIM技术能够集成地形数据、设计参数和施工要求，通过构建精确的三维地形模型，全面反映工程区域的地形地貌特征。这种模型不仅考虑了地表的起伏变化，还包含了土壤类型、地质条件等重要信息，为土石方工程量的计算提供了全面而准确的数据基础。

2.自动化计算与分析

基于三维地形模型和设计信息，BIM软件能够自动计算土石方工程量。通过内置的计算模块，软件可以快速生成土石方量的统计报告，包括填挖方量、运输距离、土石方平衡等信息。此外，BIM技术还可以进行土石方量的动态分析，实时监测工程量的变化情况，为项目管理提供有力支持。

3.方案优化与决策支持

通过BIM技术，工程师可以在设计阶段就进行土石方平衡分析，通过调整设计方案来优化土石方工程量。BIM模型的可视化特性使得工程师能够直观地了解填挖方的分布情况，从而提出更加合理的施工方案。此外，BIM技术还可以为决策者提供多种方案的比选和优化建议，提高项目的经济效益和社会效益。

BIM在土石方工程量计算中的优势

1.计算效率高

传统的土石方工程量计算方法往往需要人工处理大量的地形数据和设计信息，计算过程繁琐且耗时。而BIM技术通过自动化计算和数据分析，大大提高了计算效率。工程师只需在BIM软件中导入相关数据，软件即可自动完成计算和分析工作，大大缩短了计算周期。

2.计算结果准确

BIM技术利用三维建模和数据分析技术，能够更准确地反映地形地貌和设计要求。通过精确的地形模型和设计参数，BIM软件能够计算出更加准确的土石方工程量。这有助于减少因计算误差导致的资源浪费和成本增加。

3.可视化程度高

BIM技术具有强大的可视化功能，能够将计算结果以图形化的方式展示出来。工程师可以通过BIM模型直观地查看土石方的分布情况、运输路径等信息，便于进行方案比较和优化。这种可视化特性使得工程师能够更好地理解项目情况，提高决策的科学性和准确性。

4.协同性好

BIM技术为多方协同工作提供了平台。在土石方工程量计算过程中，设计师、施工单位、业主等各方可以共享BIM模型和数据，实现信息的实时更新和共享。这有助于加强各方之间的沟通与合作，提高项目的整体效率和协同性。

土石方工程量建模和计算软件

针对复杂的、规模庞大的土石方工程，我们需借助专业软件来进行辅助计算，其中，道路设计BIM软件OpenRoads Designer便是一个理想选择。

OpenRoads Designer不仅能够构建出精准的3D挖填土石方模型，帮助我们快速地计算挖填量，还能以可视化的方式呈现分析结果，并对计算结果进行归纳总结，极大地优化了土石方量的工作流程，实现了效率的最大化，从而有效的节约工程成本。

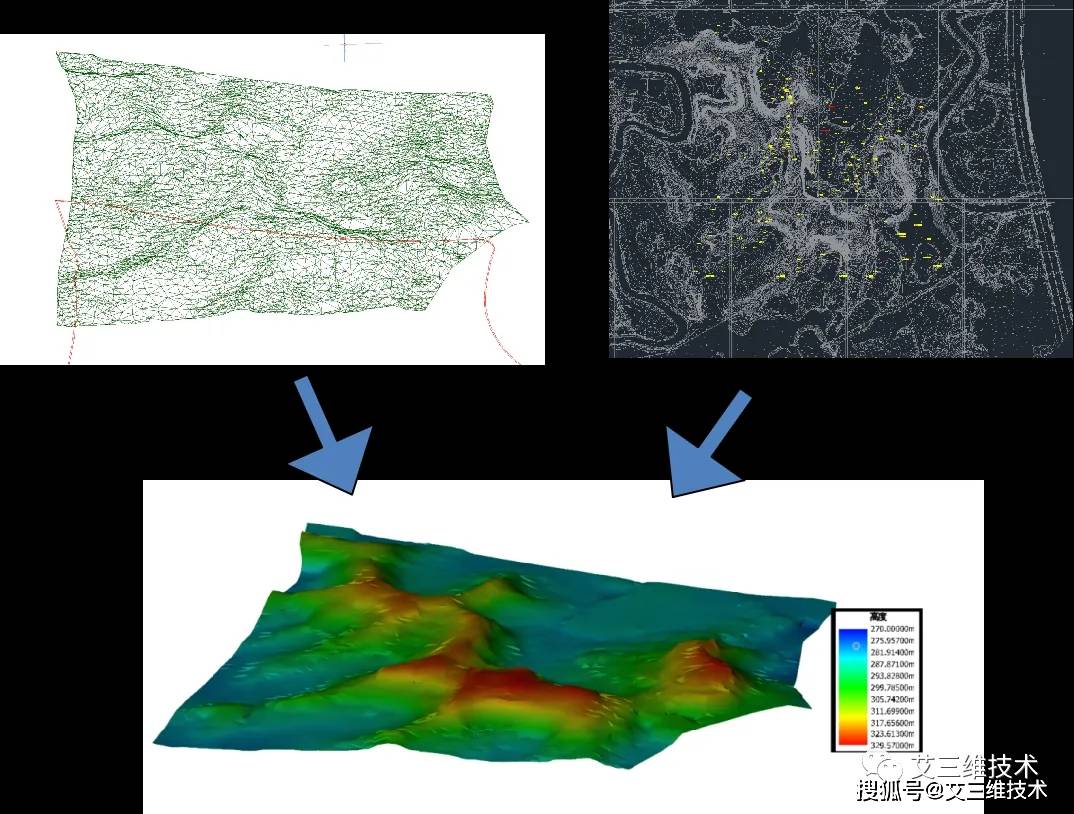

1）地形建模与分析

创建既包含地形数据又包含公路或场地特征的智能模型。您可以根据特征一目了然地区分设计中的结构、外观和符号。

2）创建水平和竖向线形

使用面向对象的坐标几何和线形设计功能，在您快速创建精确水平和垂直线形的过程中提供智能更新。使用高程剖面图显示表面信息和与水平线形相关的竖向线形。

3）创建纵断面图和横断面图

从设计中的任意点创建纵断面图和横断面图。借助动态截面在修改设计时实时查看更新。您可以查看地面变化以反映设计编辑，包括地表特征、道路组件和施工限制或桩号设置等注释。

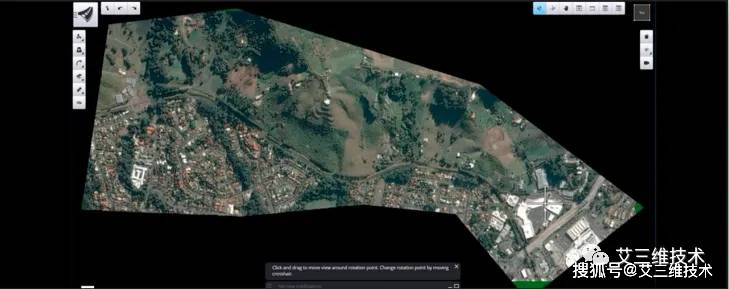

4）结合环境进行设计

轻松将传统勘测、图像、点云和三维实景模型集成至设计和施工模型，借助这些功能，清晰了解现有状况并加快设计建模工作流。集成地理空间信息，确保模型的精确地理空间定位。

5）土石方建模

创建3D挖填土石方模型，作为数字孪生模型，精确计算、可视化并总结挖填量分析。OpenRoads Designer 独特的建模功能帮助提升土石方量工作流，实现效率最大化，节约成本。

软件详情：OpenRoads Designer 公路设计软件 | 满足全生命周期需求

土石方工程量计算案例

重庆万达室外主题乐园土方量计算分析

重庆万达城室外主题乐园场地项目场地在1平方公里左右，乐园内部有道路多条，各种游乐设施依山而建，建筑物种类多且景观要求高，含隧道地下管线，专业多且杂，设计人员沟通难度大，多专业协同设计困难。

01、项目难点

1) 场地大，利用率要求高；

2) 专业多，涉及路隧、景观、动画、消防、电气等多专业协同难度大；

3) 乐园游乐设施种类多，对消防、景观、游客到达度等要求高；

4) 项目依山而建，土方的填挖量大，控制土方量且保障各专业设计不冲突是场地设计人员的最大难点。

02、解决方案

针对以上项目难点，利用道路设计软件Openroads Designer进行精准建模和计算分析：

1）创建的模型精度高，模型涉及面广（道路、隧道、场地、管道、边坡、湖泊、山上小径）；

2）直接统计各道路土方量和各个区域的场地填挖方量；

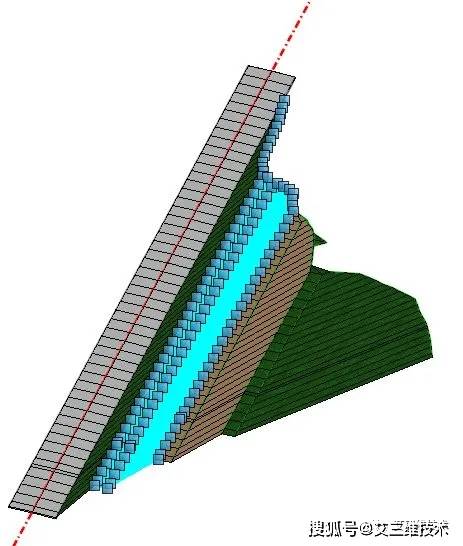

3）根据边坡生成道路挖填方量。

具体做出如下工作：

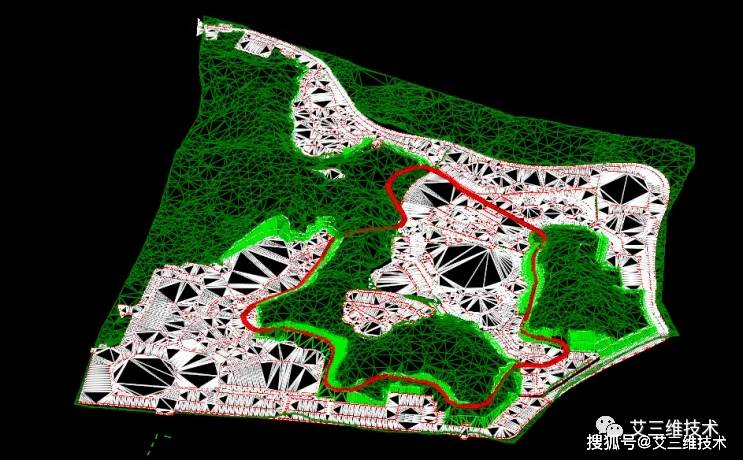

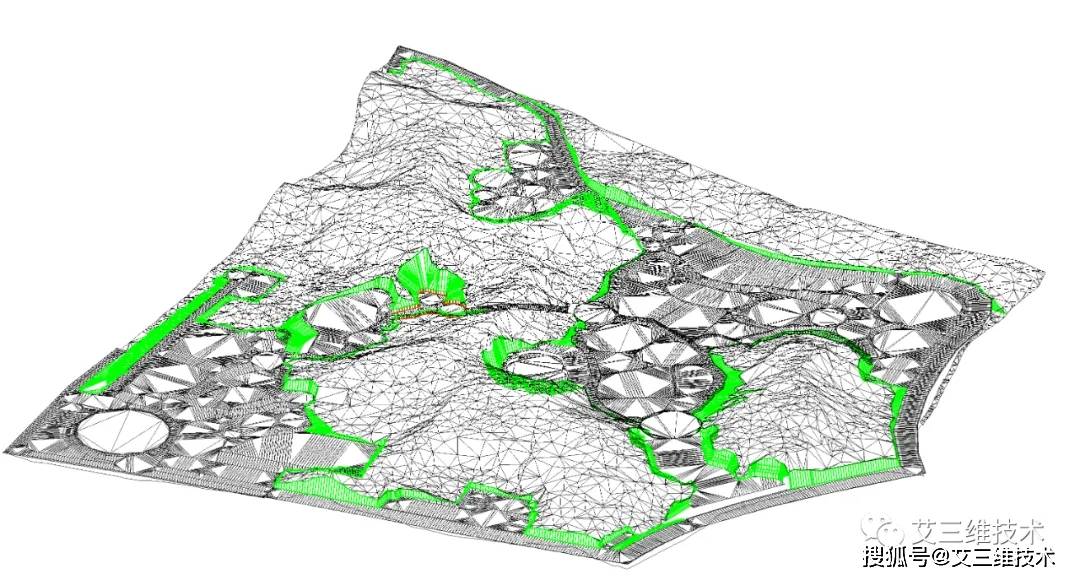

• 基于设计图纸，建立与设计图纸相符的DTM模型，建立场平、道路、景观地形及道路放坡等相关模型；
• 基于方案图纸及后续调整初步设计、施工图纸进行了多次配合调整；
• 基于边坡设计方案进行边坡建模工作；
• 基于湖泊设计方案建立了大湖秀场地及其瀑布方案；
• 小火车轨道的地理位置及其与周边地形的放坡关系；

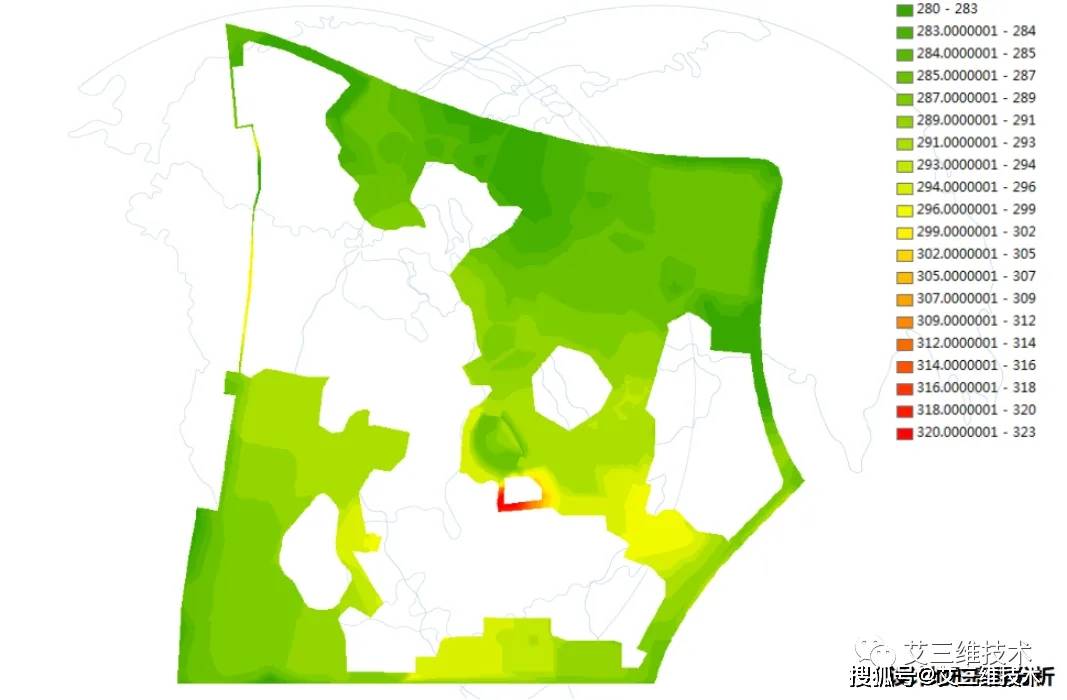

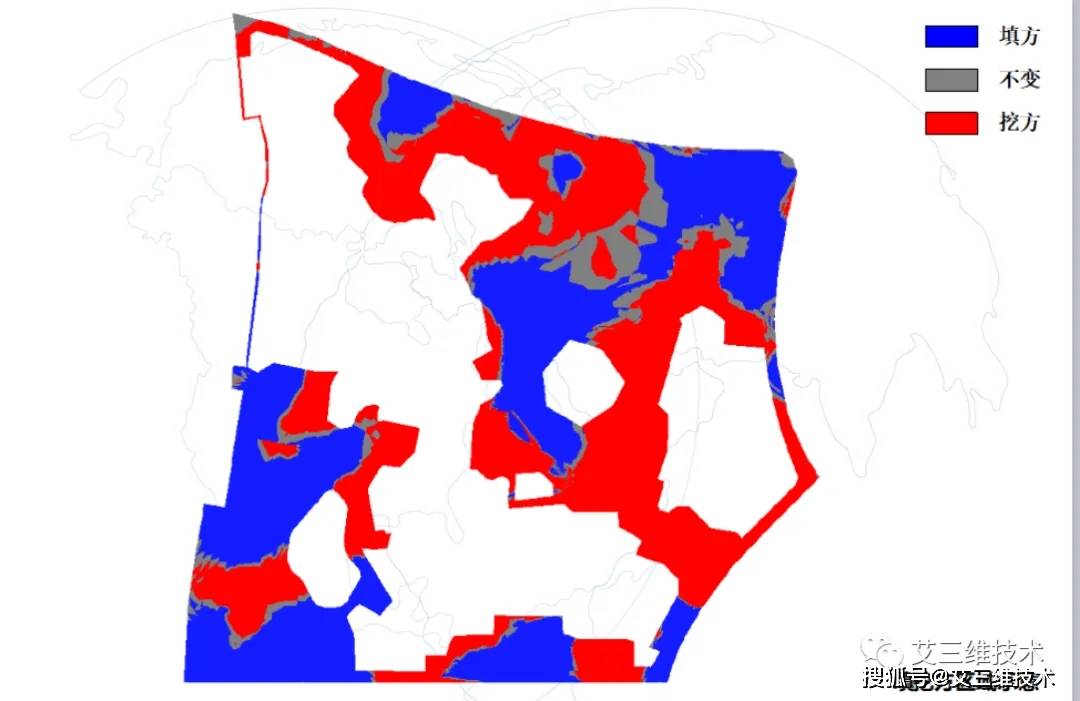

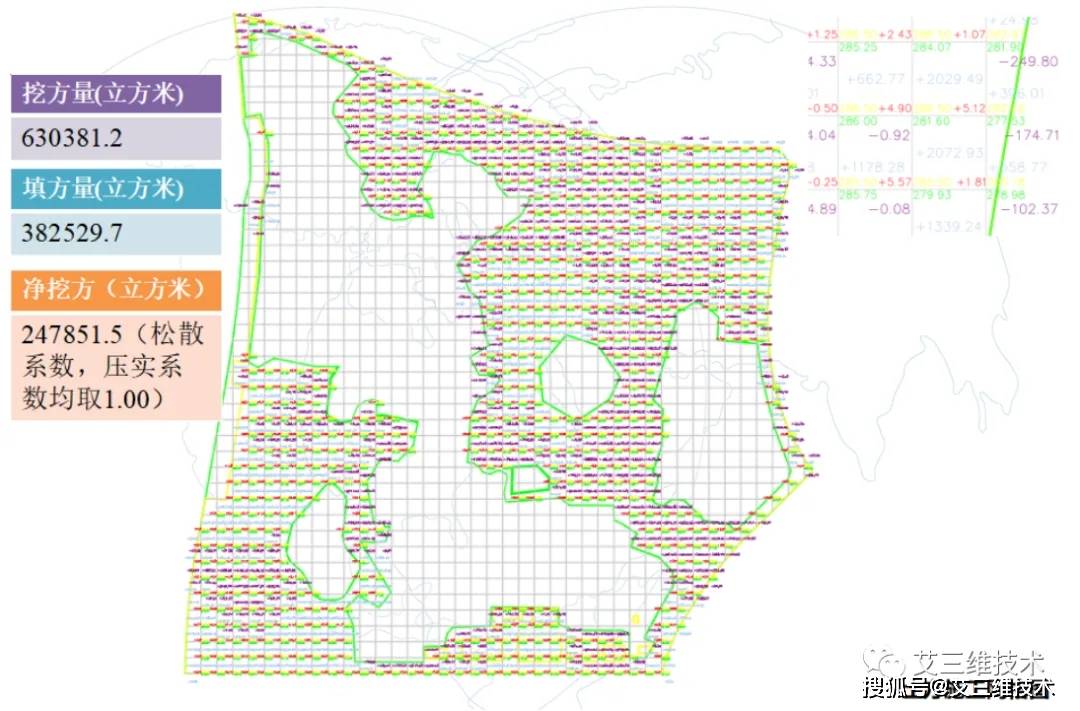

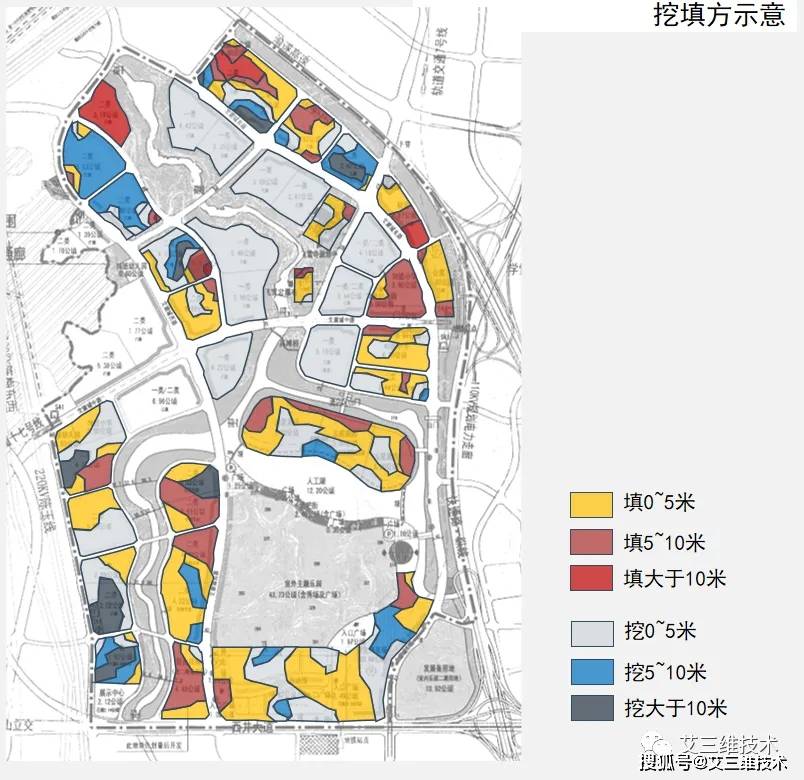

• 对比原始地形模型及不同版本设计地形，得出填挖方量及填挖方图；
• 各版模型逐步优化填挖方量及相关做法。

03、项目价值

我司利用BIM软件辅助项目土建、景观、动画设计人员进行设计，快速建模并算出实时土方量，帮助进行优化分析。

建出的模型能清晰的反映设计情况，对复杂的游乐设施摆放，标高的确定提供了直接并且科学的依据，土方量由初步设计时的140万方量优化到最终方案的80万方，为客户节约了近7000万元的工程费用。
