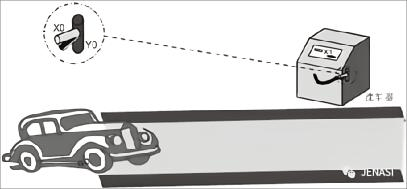

【工作图】
【控制要求】
不论洗车器的喷水闸有几次暂时中断喷水，但都要保证顾客得到完整的5分钟洗车时间。
【组件说明】
【控制流程图】
【软件别名】
PLC 输入端：
PLC 输出端：
【控制程序】
*时序逻辑实现方法：
程序说明：
时序环 0 编辑实现主程序动作：添加“等待输入 X0 通”指令，等待硬
币光电开关有信号，然后再添加“等待输入 X1 通”指令，等待喷水器阀门
握紧开关信号有信号，然后就“触发输出 Y0 通”，开始喷水洗车，保持 5min
洗车时间就是添加“延时等待 5min”指令（PLC 延时基值为 0.01ms，相当
于 100 就是 1s，那么 60s 为 1min，则需填入延时器的值为 30000，也就是
300s=5min），时间一到就“触发输出 Y0 断”，停止喷水。
*组合逻辑实现方法：（手动操作情况）
程序说明：
第 0 组：添加“帧环检测，检测时序环 0，帧 3”指令，检测主程序当
前运行的指令帧是否为第 3 帧，若是第 3 帧，同时又“检测输入 X1 断”，
也就是还在喷水时，喷水器阀门握紧信号断开后，马上“触发输出 Y0 断”，
停止喷水，同时控制主程序动作为暂停状态，就添加“帧环控制，控制 0
环为停止”指令。
第 4 组：添加“帧环检测，检测时序环 0，帧 3”指令，检测主程序当
前运行的指令帧是否为第 3 帧，若是第 3 帧，同时又“检测输入 X1 通”，
也就是还在喷水时，喷水器阀门握紧信号也保持为通状态，就“触发输出
Y0 通”，继续喷水，同时控制主程序动作为运行状态，就添加“帧环控制，
控制 0 环为运行”指令。
说明：
在简思 PLC 的设计使用过程中，需要理解时序环中的延时器的特性：
1、当某环在执行延时指令时，如果此环被其它环中途停止，则此环中
的延时变量是处时暂停状态中， 将环恢复后， 延时会继续，直到运行到
设定值。
2、当某环在执行延时指令时，如果此环被其它环中途跳转,则此环中的
延时变量会被清零。
