以下是SLA工艺工程：

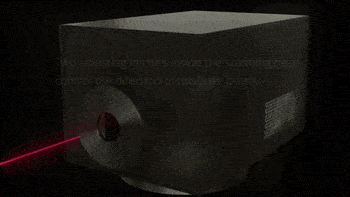

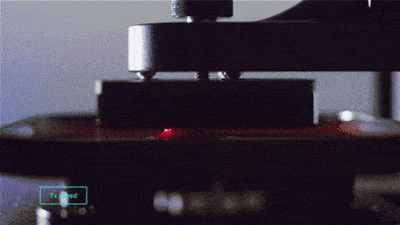

紫外激光源

光固化反应

逐层扫描成型

2、CLIP（ContinuousLiquid Interface Production technology）

CLIP即连续液体界面提取技术，是在Carbon 3D公司在SLA技术的基础上开发的具有革命性的3D打印技术，将3D打印的速度提高了100倍！

CLIP从底部投影，使光敏树脂固化，不需要固化的部分通过控制氧气，形成死区，抑制光固化反应而保持稳定的液态区域，这样就保证了固化的连续性。

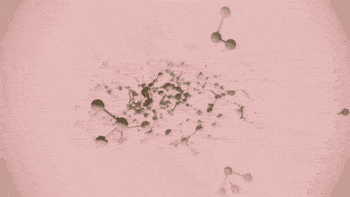

光固化反应

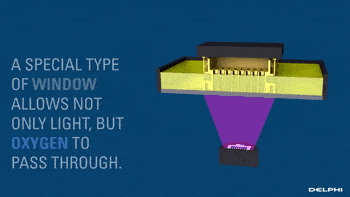

氧气抑制光固化过程

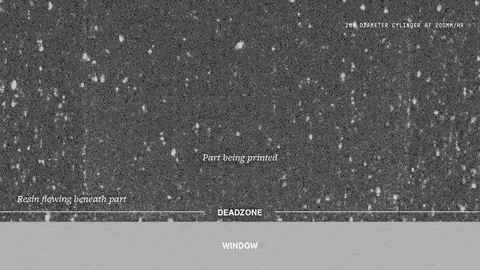

光固化死区演示

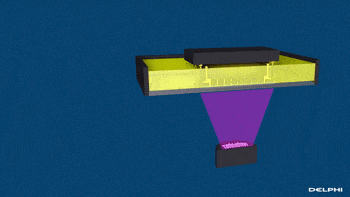

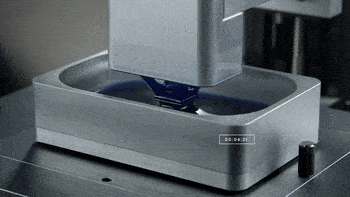

CLIP成型过程

3、3DP（Three-DimensionalPrinting）

3DP即三维打印快速成型技术，其与传统二维喷墨打印接近，从喷头喷出粘结剂（彩色粘结剂可以打印出彩色制件），将平台上的粉末粘结成型，通常用采用石膏粉作为成型材料。3DP技术目前主要应用有两个：全彩3D打印及砂模铸造。

以下是Exone公司用3DP技术进行砂模铸造的过程：

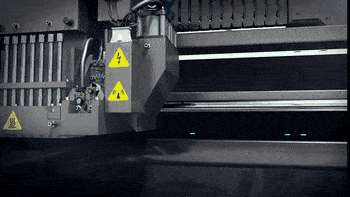

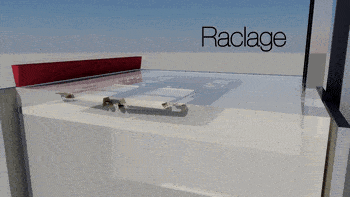

粘结剂喷射

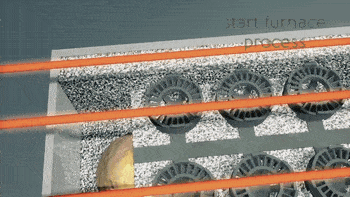

加热固化

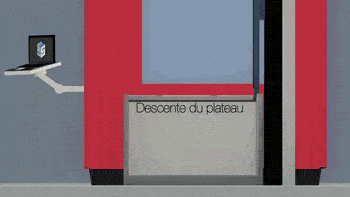

打印成型

铸造成型

4、PolyJet

PolyJet即聚合物喷射技术，其成型原理类似3DP技术，但喷射的不是粘合剂而是光固化树脂，喷射完成后通过紫外光照射固化成型。

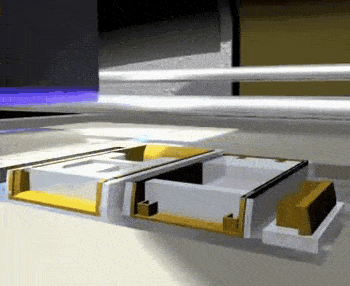

PolyJet成型原理

PolyJet采用阵列式喷头，甚至可以同时喷射不同材料，实现多种材料、多色材料同时打印。

阵列喷头工作过程

PolyJet打印过程

5、FDM（FusedDeposition Modeling）

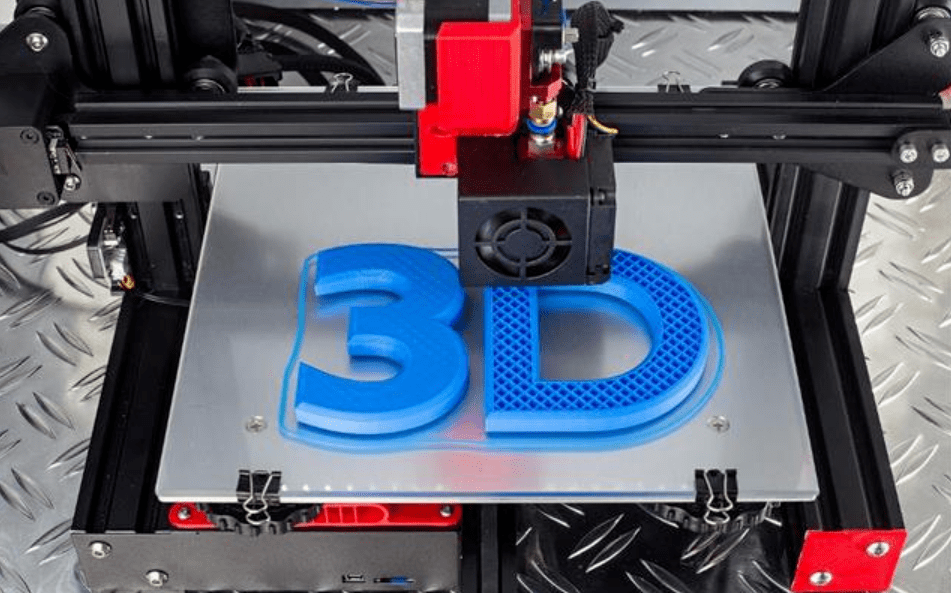

FDM即熔融层积技术，利用高温将材料熔化，通过打印头挤出成细丝，在构件平台堆积成型。FDM是最简单也是最常见的3D打印技术，通常应用于桌面级3D打印设备。

以下是FDM技术的工作原理：

模型处理

耗材挤出成型

逐层打印过程

去除支撑

表面处理

金属篇

NPJ、SLM、SLS、LMD、EBM

6、NPJ（Nano Particle Jetting）

NPJ技术是以色列公司Xjet最新开发出的金属3D打印成型技术，与普通的激光3D打印成型相比， 其使用的是纳米液态金属，以喷墨的方式沉积成型，打印速度比普通激光打印快5倍，且具有优异的精度和表面粗糙度。

以下是Xjet设备工作过程：

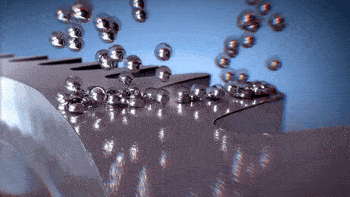

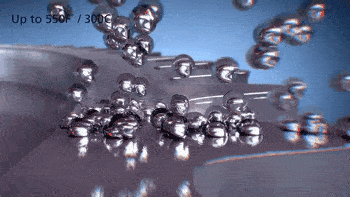

金属颗粒细化

属颗粒分布在液滴中

液滴喷射成型过程

液相排出过程

烧结后的制件

7、SLM（Selective Laser Melting）

SLM即选区激光熔化成型技术，是目前金属3D打印成型中最普遍的技术之一， 采用精细聚焦光斑快速熔化预置金属粉末，直接获得任意形状以及具有完全冶金结合的零件，得到的之间致密度可达99%以上。

激光振镜系统是SLM的关键技术之一， 以下是SLM Solution公司的振镜系统工作图：

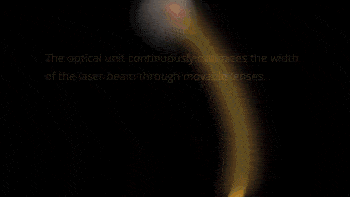

激光发射

激光传输

扫描振镜

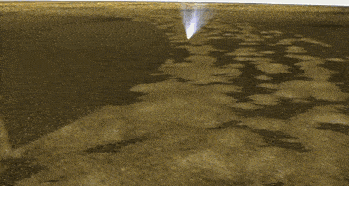

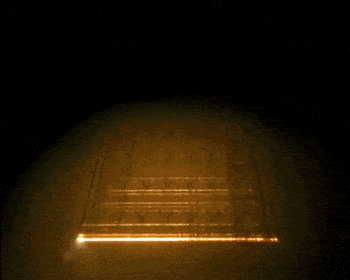

激光扫描融化

金属粉末融化过程

金属3D打印过程中，由于制件通常较复杂，需要打印支撑材料，制件完成后需要去除支撑，并对制件的表面进行处理。

取出制件

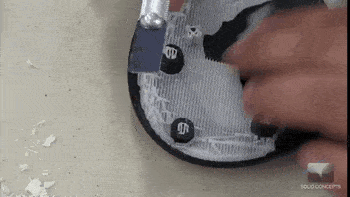

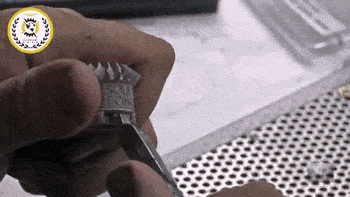

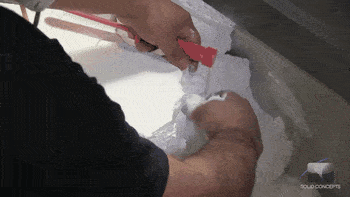

去除支撑

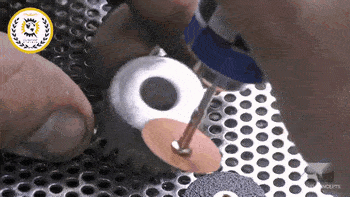

打磨后处理

8、SLS（Selective Laser Sintering）

SLS即选区激光烧结成型技术， 与SLM技术类似，区别是激光功率不同，通常用于高分子聚合物的3D打印成型。

以下是SLS制备塑料制件的过程：

模型分层切片

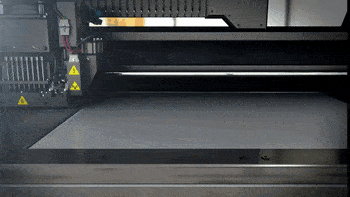

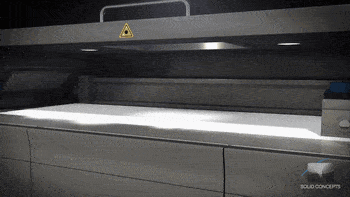

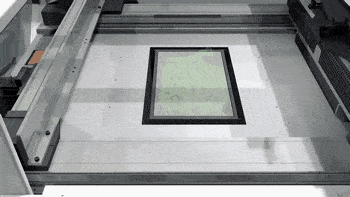

激光烧结过程

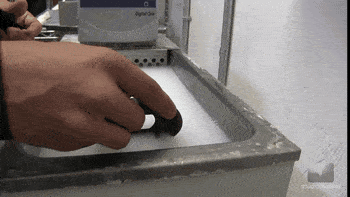

制件的取出

后期处理

SLS也可用于制造金属或陶瓷零件，但所得到的制件致密度低，且需要经过后期致密化处理才能使用。

SLS制造金属零件

9、LMD（Laser Metal Deposition）

LMD即激光熔覆成型技术，该技术名称繁多，不同的研究机构独立研究并独立命名，常用的名称包括： LENS、DMD、DLF、LRF等， 与SLM最大不同在于，其粉末通过喷嘴聚集到工作台面，与激光汇于一点，粉末熔化冷却后获得堆积的熔覆实体。

以下是LENS技术的工作过程：

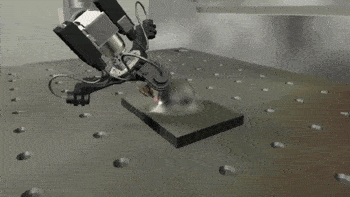

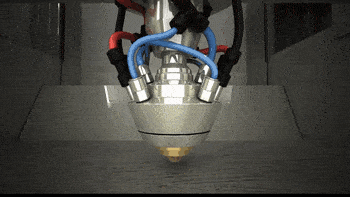

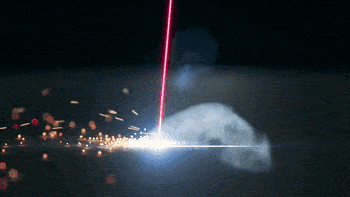

同轴送粉

构建过程

10、EBM（Electron Beam Melting）

EBM即电子束熔化技术，其工艺过程与SLM非常相似，区别在于， EBM所使用的能量源为电子束。EBM的电子束输出能量通常比SLM的激光输出功率大一个数量级，扫描速度也远高于SLM，因此EBM在构建过程中， 需要对造型台整体进行预热，防止成型过程中温度过大而带来较大的残余应力。

以下是EBM工作过程：

整体预热

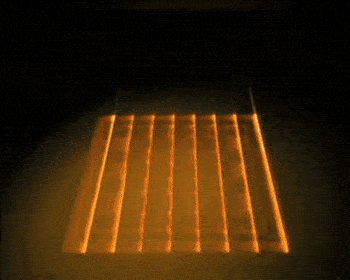

EBM成型过程

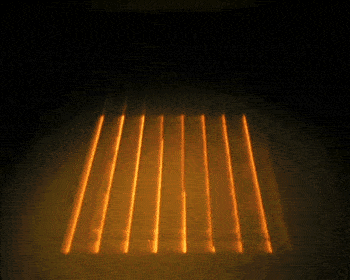

熔化过程中粉末的变化

丰润泽认为，虽然3D打印技术在全球制造业中所占比例可以忽略不计，3D打印技术的发展和应用也受到各种因素的影响。但是，随着不断的研究和技术的进步，3D打印的应用领域将不断扩大，材料将更加多样化，打印设备的功能也会更加完善，而且即将给传统的生产方法带来深远的影响，引领全球制造业的新一轮革命浪潮。
