第二重要：立面类图纸

第三重要：节点图

看见没倒数第一，这个排次只是针对平面和立面。有人说整套图纸中节点图是最重要的，有这样观点的都是小白。

二、节点图的深度

有人说，节点图越细越好。有人说节点图没必要那么细，反正你画了施工的时候也不按图施工。怎么办？听谁的？

在笔者看来，好的节点图需要传到两个信息就可以。一个是结构尺寸，一个是饰面材料。比例设置适中、线型层次感好，索引逻辑清晰。这就是好的节点图。结构传达做法就可以，但不要标清尺寸。具体是18细木工板还是30*40木方就不要标了。但如果画的是石材干挂，要标注清楚角钢尺寸，方钢规格。反过来你要问小编，什么样的结构要标清？什么样的不需要标清？这个用语言还真难回答，很微妙的尺度。自己慢慢把握吧。画多了分界线自己就找到了。

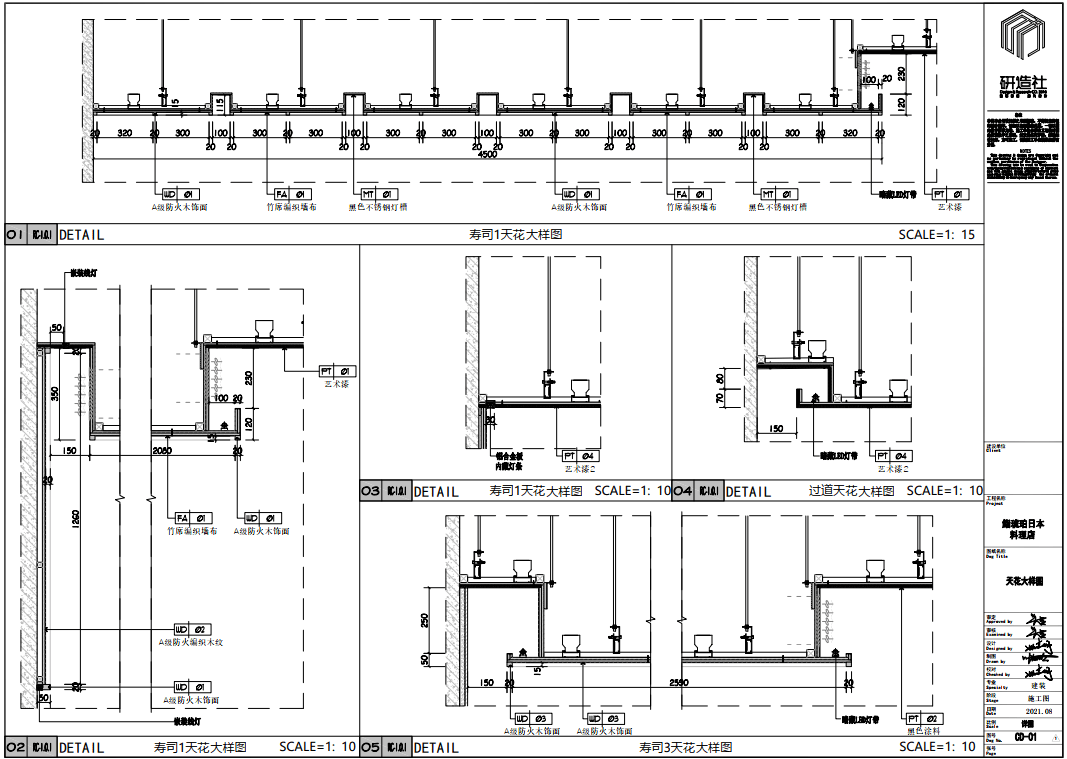

这就是一张合格的节点图

线不多、字不乱，看着舒服

三、节点图的绘制方法

节点图的绘制方法是从外向里反。什么意思呢，就是从结构线向里一点点的细化。先确定好完成面的最外边的一条线向里边推。是石材就向里边反一个石材厚度。在分析工艺，是干挂就画角钢。是湿贴就画水泥砂浆。

在画材料收口的时候，同样的画最外边的线，然后根据材料属性向内部反线条。反结构，计算尺寸，就需要材料和工艺知识了。这个只能多看、多问、多积累。真的没有别的办法。如时您有，请偷偷告诉小编，别人就不要告诉了。

四、节点图的分类

有些设计师工作多年，还是对一些概念模糊，小编给下边名词给个定义。

1、剖面图：

剖切展示结构关系的图纸，称为剖面图。常见的有棚面造型剖面，墙面造型剖面。

整张图都是剖面

整张图都是剖面

2、节点图：

不同材料过度、交接点的图纸称为节点图。通常比例都很小，常见的部位，同一平面，石材与木头过度的小剖面，就叫节点图，当然也可以叫剖面图。大的剖面图表达不清楚的位置就要在画个节点图，进行放大进一步说清结构做法。这就是节点图。

3、大样图：

大样图就是材料的大样展示图。作用是工厂用来进行加工，常见的大样图有石线、木线。标的很细很清楚那种，

石膏线大样图

木质踢脚线大样图

木线大样

4、详图：

在其它类图纸上直接拿出来进行放大，就是详图，放大后看尺寸，看结构。

右上角的就是详图

优施整理：大样图和节点图的区别

（大家觉得有必要的话，怎么君下次专门写一篇关于节点和大样图的文章）

大样图

是指针对某一特定区域进行特殊性放大标注，较详细的表示出来。某些形状特殊、开孔或连接较复杂的零件或节点,在整体图中不便表达清楚时,可移出另画大样图。严格得讲，“大样图”一词多用于施工现场，对于局部构件放样。建筑设计施工图中的局部放大图称为“详图”，如楼梯详图、卫生间详图、墙身详图等。

节点图

是两个以上装饰面的汇交点，是把在整图当中无法表示清楚的某一个部分单独拿出来表现其的具体构造的，一种表明建筑构造细部的图。大样图相对节点图更为细部化，也就是放节点图所无法表达的内容，以表达的更清楚。节点图的比例一般是1：5左右，而大样图的比例更大，一般是1：2左右。

节点图，有时也称“大样”图，是表明建筑构造细部的图，就是画细部构造的图，以墙体举例，幕墙板与什么构件连接的，怎么连接的，每个构件的材料、尺寸，甚至有的细到每个螺栓等等。节点图很常用，特别是用于指导施工方法等。

这篇文章终于写完了，写的我好有压力，估计很多读者对节点图、剖面图都有自己的定义和理解。那大家就别客气了，在文字评论，说说自己的观点。
