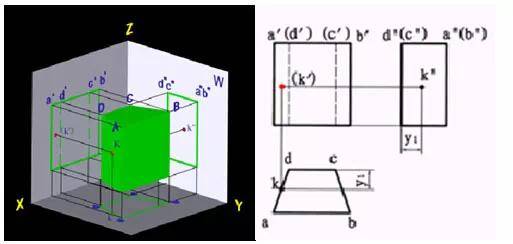

1. 断面符号

表示从符号处剖开看到的断面，不表示断面后方的其他东西；

2. 剖面符号

表示从符号处剖开看到的断面及断面后方的其他东西；

3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。

03索引符号及节点符号

1. 不带剖视方向的索引

左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

中的字母a表示参看

节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：

1. 带剖视符号的索引

与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。

04对称符号

05焊缝符号

焊缝基本符号（常用）：表示焊缝横截面形状的符号

辅助符号：表示焊缝表面形状特征的符号

补充符号：补充说明焊缝的某些特征而采用的符号

尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等

焊缝尺寸的标注：

说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

焊缝表达举例：

其他表达方式：

直接在图上表达坡口形状尺寸的方法：

在国外图纸中的一些表达方式：

另外美国图纸很多仍采用英制单位，在看图确定焊缝尺寸是需要进行换算：

1 英寸（1”）= 25.4mm

1/16”=1.6mm 1/8”=3.2mm 1/4”=6.4mm 1/2”=12.7mm

（1） 锅炉钢结构中的一些表达方式：

06尺寸标注

1. 工作点、组立点、检查点的概念

（1）W.P.(Working Point) 工作点

结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点。

（2）A.P.（Assembling Point) 组立点

装配工人最关心的点，零件边与构件边的交点。特别是板片与构件斜交时，此点尤为重要。

（3）C.P. (Check Point) 检查点

质检人员最关心的点，一般为螺栓孔的位置。而w.p.到c.p.之间的尺寸即是 质检人员对构件成品要检查的尺寸，因为此处的制作误差，对构件的安装影响最大。

在实际的详图中，这些点不一定作标记，或统统用W.P.代表，但看图人的心中要作区分，装配的人看A.P.，自检和他检的时量取C.P.

2. 主尺寸与分尺寸

主尺寸优先于尺寸，主尺寸是次尺寸的基准；主尺寸需要封闭，次尺寸不需要封闭。

具体来讲，主尺寸是指：柱身的标高、楼面的分界标高、分界标注，构件的外轮廓线；

梁的两端连接柱的轴线距离、梁的外轮廓线、两端螺栓孔之间距离、与之连接的次梁中心线等。次尺寸是指：板厚、牛腿高度、加劲板定位、以楼面引出的螺栓孔定位等

标注侧的辅助符号：

标注举例
