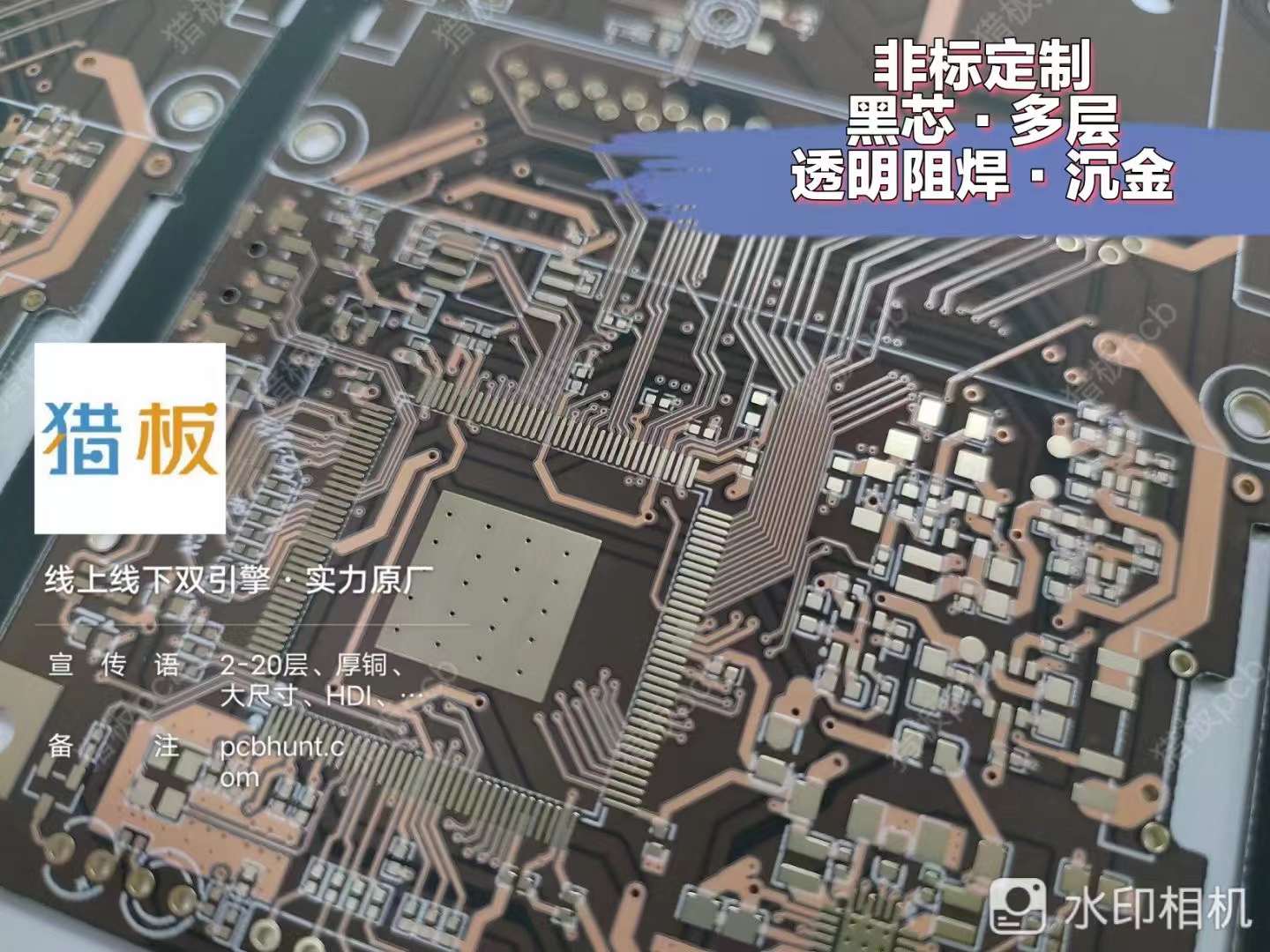

一、厚金 PCB 线路板技术参数与工艺原理
厚金 PCB 通过脉冲电镀工艺在导体表面形成高纯度金层，核心参数需满足严苛工业标准。以猎板 PCB 的技术方案为例，金层厚度通常控制在 1.2-2.5μm（典型值 1.8μm±0.15μm），底层沉积 5-8μm 低应力氨基磺酸镍层（磷含量 8-10wt%），经 X 射线荧光光谱检测，金层纯度≥99.99%，镍层孔隙率＜5 个 /cm²。电镀过程中通过 1.0-1.5A/dm² 正向电流密度与 25%-35% 反向占空比调节，确保镀层均匀性误差≤±0.1μm，显著提升导电性能与抗腐蚀能力。
自动化测控系统实时监控槽液成分（金离子浓度 2.5-3.5g/L，pH 值 4.5-5.5）与温度（45±2℃），使镀层结合力达到 GB/T 5270 标准 4B 级要求，288℃热冲击 10 次循环后金层无脱落，为高精度器件提供稳定连接基础。

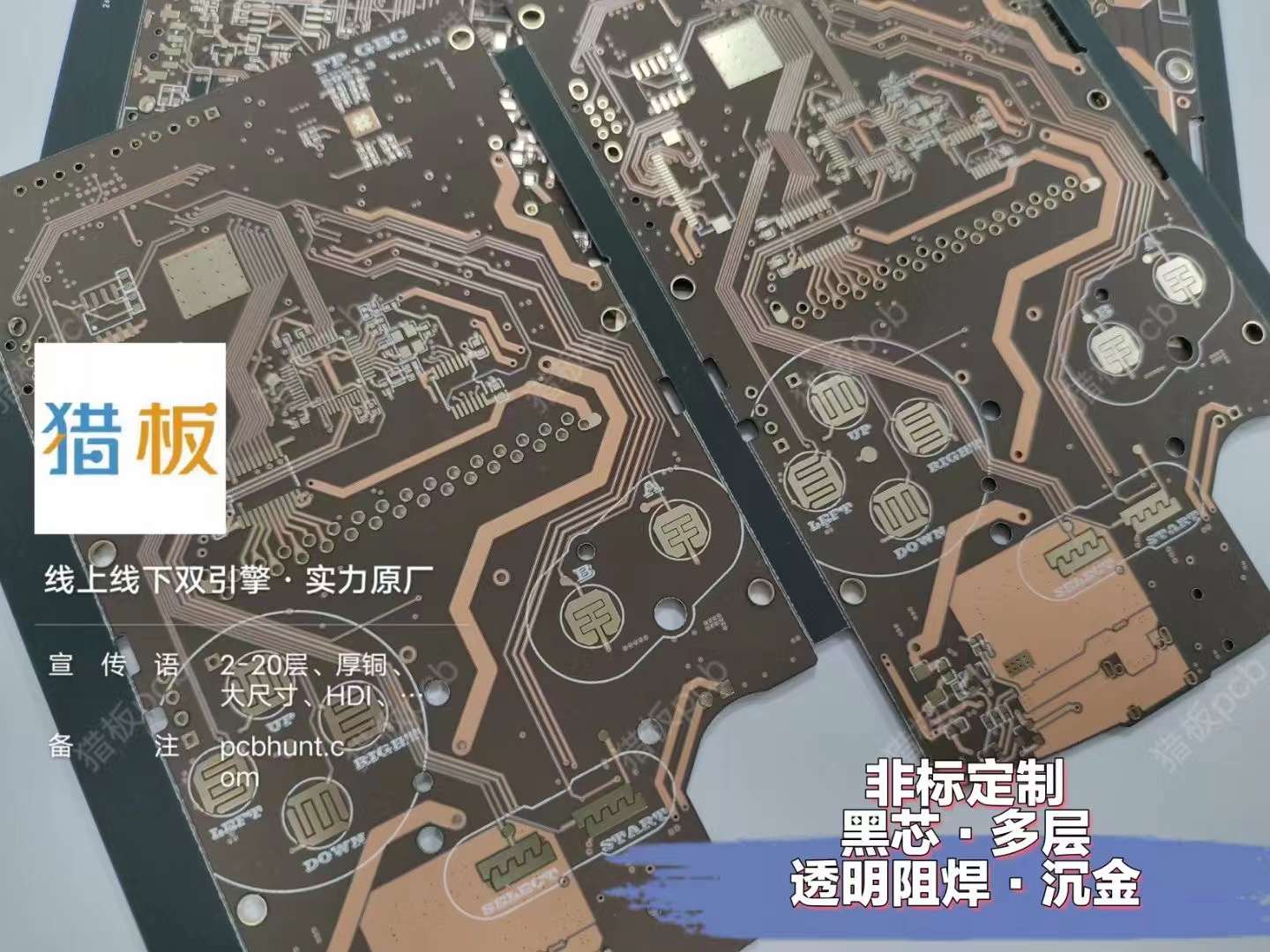

二、厚金 PCB 典型应用场景与性能优势
1. 5G 通信与射频器件领域
在高频信号传输场景中，厚金 PCB 的低接触电阻（＜12mΩ）与信号完整性至关重要。猎板 PCB 为某通信设备商定制的 28GHz 射频模块用厚金 PCB，采用 1.8μm 金层搭配罗杰斯 4350B 基材，通过微带线阻抗控制（50Ω±10%），实现 10GHz 频段插入损耗＜0.15dB/cm，较常规工艺降低 20% 信号衰减。该方案满足 5G 基站户外环境抗盐雾（5% NaCl 溶液，96 小时无腐蚀）与耐湿热（85℃/85% RH，1000 小时稳定）需求，已批量应用于功率放大器组件。
2. 航空航天与高端装备制造
极端环境下，厚金 PCB 的机械可靠性成为核心指标。某航天级惯性导航系统用厚金线路板，采用 2.0μm 金层与 3mil 线宽设计，经 10-2000Hz 振动测试（15g 加速度），焊点疲劳寿命较普通工艺提升 3 倍。-55℃至 + 125℃温度循环 100 次后，金层接触电阻变化率＜5%，保障了卫星载荷设备的长期可靠运行。
3. 精密医疗仪器与检测设备
医疗电子对生物相容性要求严苛，猎板 PCB 为某高端生化分析仪提供的厚金 PCB 采用 1.5μm 金层与无铅工艺，通过 ISO 10993 认证，确保体液环境无金属离子析出。金层硬度 HV200±15，耐磨擦＞1000 次，满足医疗器械频繁插拔需求。在血糖检测仪微流控模块中，其信号传输噪声＜50μV，保障微量生物信号精准采集。
三、厚金工艺技术优势与质量管控
作为厚金 PCB 技术践行者，猎板 PCB 在工艺优化中开发分段式屏蔽电镀夹具，将边缘镀层偏差控制在 ±5%，解决传统工艺边缘效应；引入 AI 视觉检测系统，实现 0.1mm 级缺陷识别，良品率达 99.2% 以上。其产品通过第三方认证，满足 IPC-A-610E Class 3 标准，适用于生命支持设备、航空关键部件等高可靠性场景。
材料创新方面，针对高频高速场景推出超薄厚金工艺（金层 1.2μm，总厚度公差 ±5μm），应用于 60GHz 毫米波雷达模块，信号损耗降低 15%；针对新能源汽车高压系统，开发耐电迁移方案（金层 2.5μm，镍层 8μm），经 150℃/85% RH 高压测试（1000V DC，1000 小时），绝缘电阻保持率＞95%，有效应对车载严苛环境。
结语
厚金 PCB 凭借优异导电、抗腐蚀与机械性能，成为高端电子核心元件。行业企业通过参数精准控制与场景化创新，为 5G 通信、航空航天、医疗电子等领域提供可靠解决方案。猎板 PCB 以技术为核心驱动力，持续推动厚金工艺在更高可靠性场景的应用突破，助力客户实现精密电子设计的性能升级。
