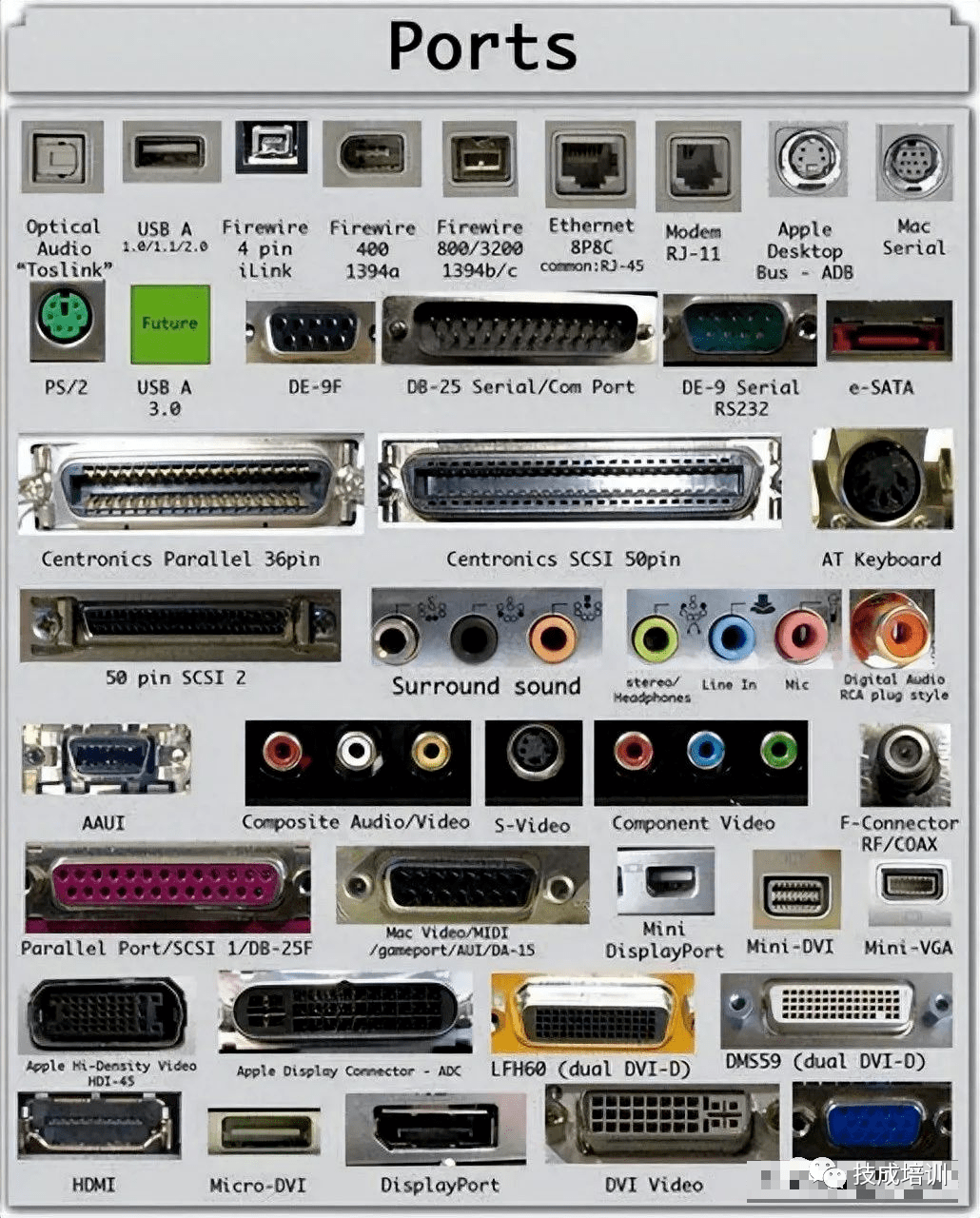

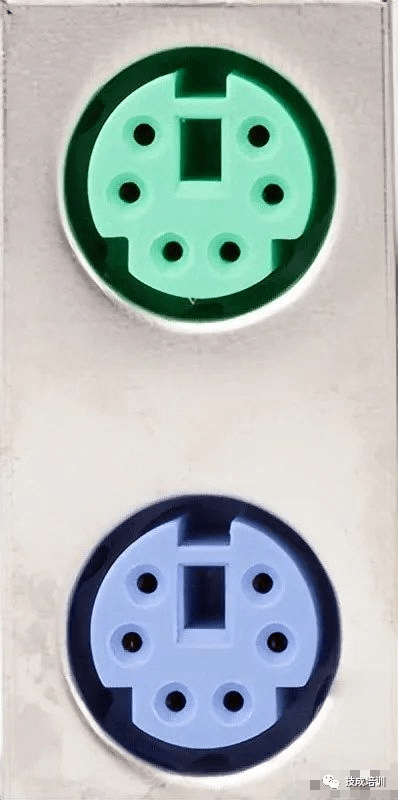

PS/2 是一种 6 针 DIN 连接器。

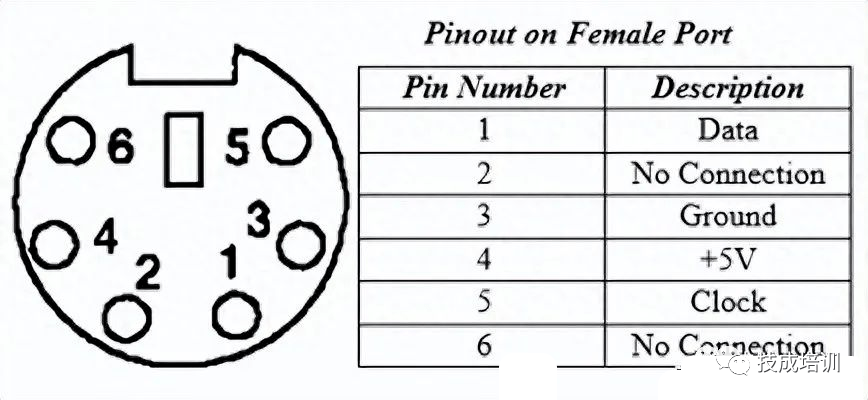

PS/2 母连接器的针脚排列图如下所示。

尽管鼠标和键盘的PS/2端口的引脚布局相同，但如果连接到错误的端口，计算机不会识别设备。PS/2端口现在被视为传统端口，因为USB端口已经取代了它，现代主板中包含PS/2端口的非常少。

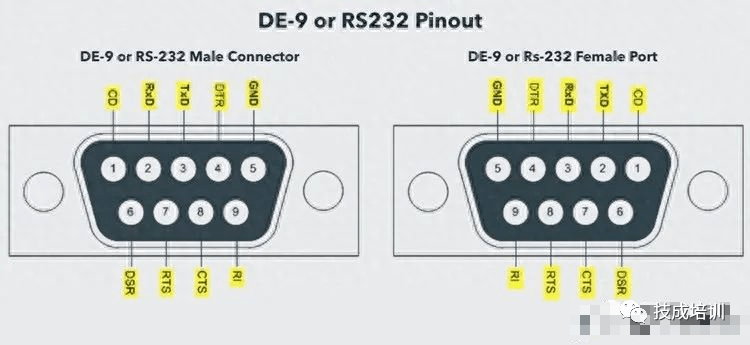

DE-9 or RS-232 or COM 串行接口

DE-9

并行端口或Centronics 36引脚端口

并行端口是计算机与具有并行通信的外围设备（如打印机）之间的接口。

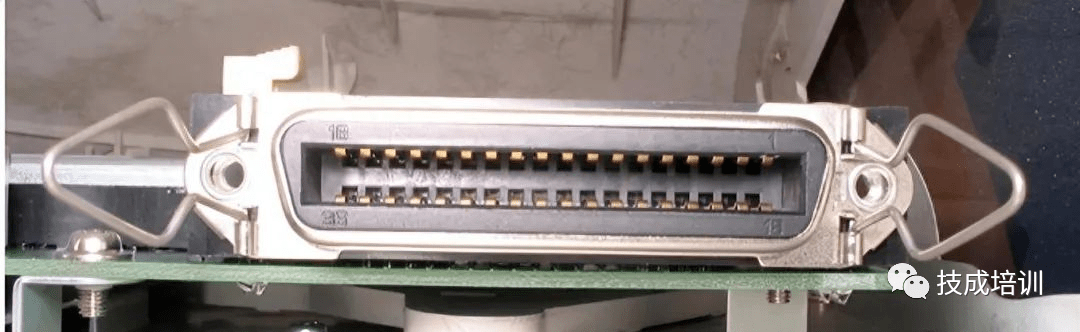

Centronics端口是一个36引脚端口，最初是为打印机和扫描仪开发的接口，因此并行端口也被称为Centronics端口。

在广泛使用USB端口之前，打印机中非常常见的是并行端口。后来，Centronics端口被带有并行接口的DB-25端口所取代。

音频端口

音频端口用于连接扬声器或其他音频输出设备与计算机。音频信号可以是模拟的或数字的，根据这一点，端口及其对应的连接器会有所不同。

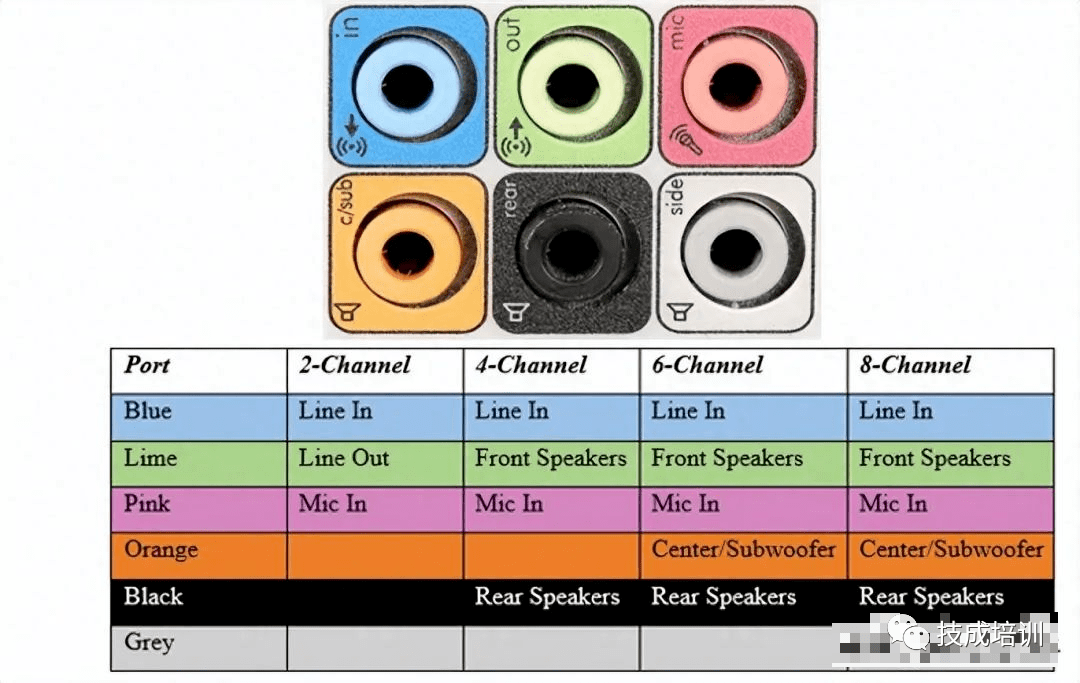

环绕声连接器或3.5毫米TRS连接器，这是最常见的音频端口，可用于连接立体声耳机或环绕声通道。大多数计算机都包含一个A6连接器系统，用于音频输出以及麦克风连接。

这A6连接器以蓝色、绿色、粉色、橙色、黑色和灰色进行颜色编码。这6个连接器可以用于最多8个声道的环绕声配置。

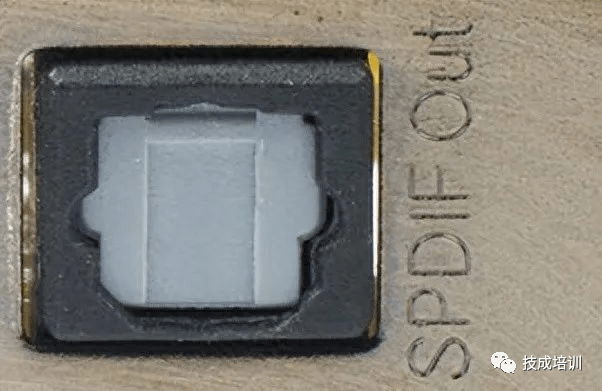

S/PDIF / TOSLINK Sony/Phillips数字接口格式（S/PDIF）是家庭媒体中使用的音频互联接口。它支持数字音频，可以使用同轴RCA音频电缆或光纤TOSLINK连接器进行传输。

大多数家庭娱乐系统都配备了S/PDIF over TOSLINK。TOSLINK（Toshiba Link）是最常用的数字音频端口，可以仅使用一根电缆支持7.1声道环绕声。在以下图像中，右侧的端口是一个S/PDIF端口。

视频端口 VGA

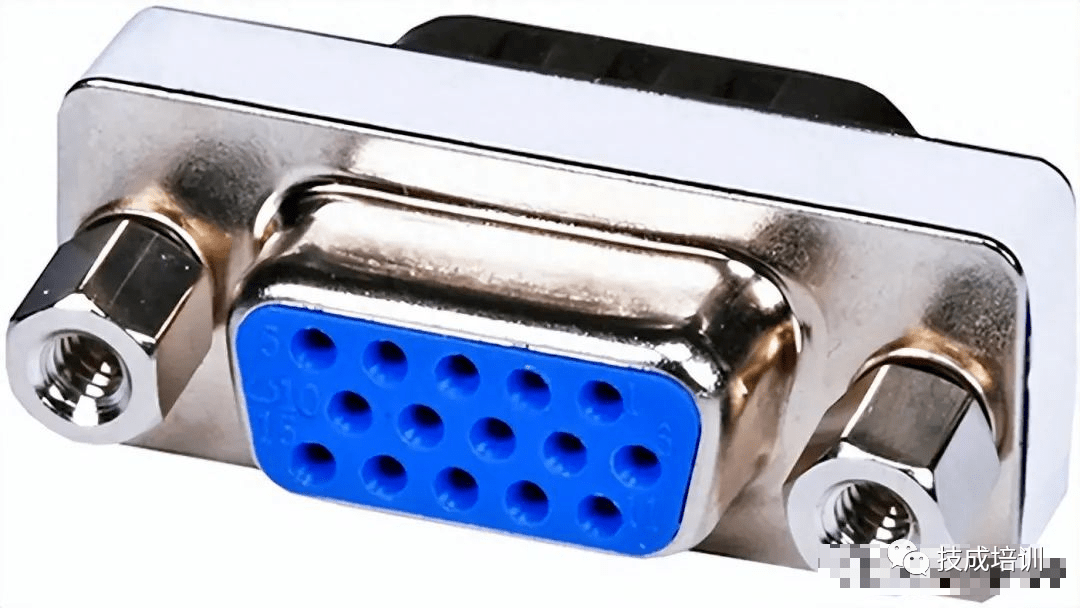

VGA端口在许多计算机、投影仪、显卡和高清电视中都可以找到。它是一个D-sub连接器，由3排共15个引脚组成。该连接器被称为DE-15。

VGA端口是计算机与较旧的CRT监视器之间的主要接口。即使是现代LCD和LED显示器也支持VGA端口，但图像质量会降低。VGA传输模拟视频信号，分辨率可达648X480。

随着数字视频的广泛使用，VGA端口逐渐被HDMI和Display Port所取代。一些笔记本电脑配备了内置的VGA端口，以便连接外部显示器或投影仪。

VGA

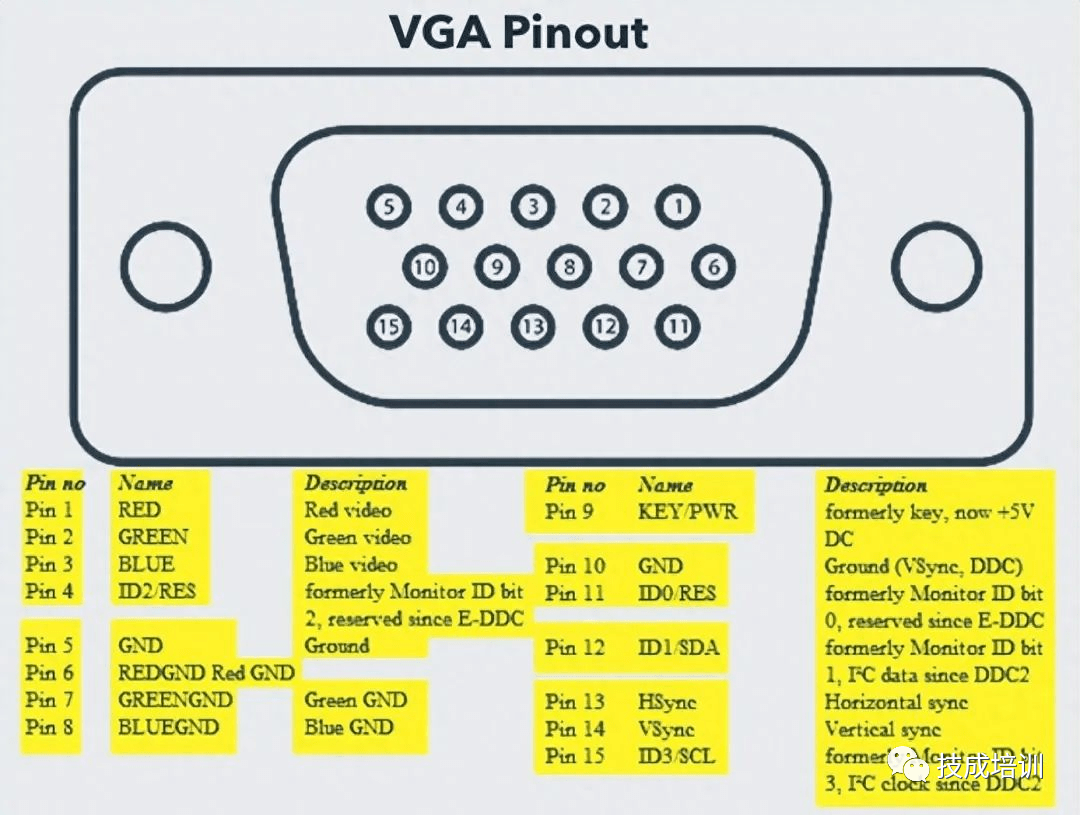

VGA端口的引脚布局

数字视频接口（DVI）

DVI是显示控制器（如计算机）和显示设备（如监视器）之间的高速数字接口。它的开发目标是传输无损数字视频信号并取代模拟VGA技术。

DVI端口根据其可以传输的信号，DVI连接器分为三种类型：DVI-I、DVI-D和DVI-A。

DVI-I是带有集成模拟和数字信号的DVI端口。

DVI-D仅支持数字信号。

DVI-A仅支持模拟信号。

数字信号可以是单链接或双链接，其中单链接支持分辨率高达1920X1080的数字信号，而双链接支持分辨率高达2560X1600的数字信号。

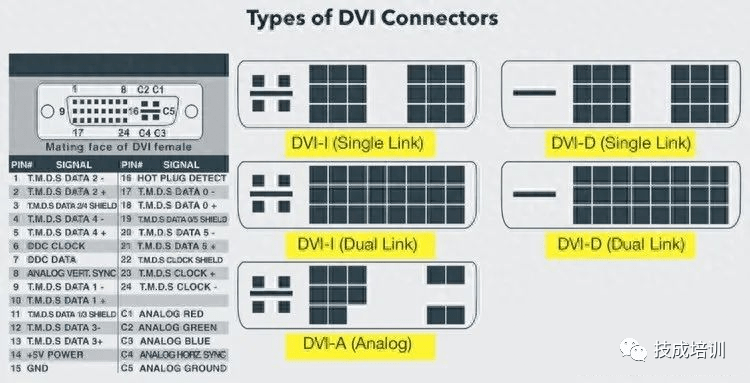

以下图像比较了DVI-I、DVI-D和DVI-A类型的结构以及引脚布局。

Mini-DVI

Mini-DVI端口是由苹果公司开发的，作为Mini-VGA端口的替代品，物理上与Mini-VGA端口类似。它比常规的DVI端口要小。

它是一个32引脚的端口，可以通过相应的适配器传输DVI、复合、S-Video和VGA信号。

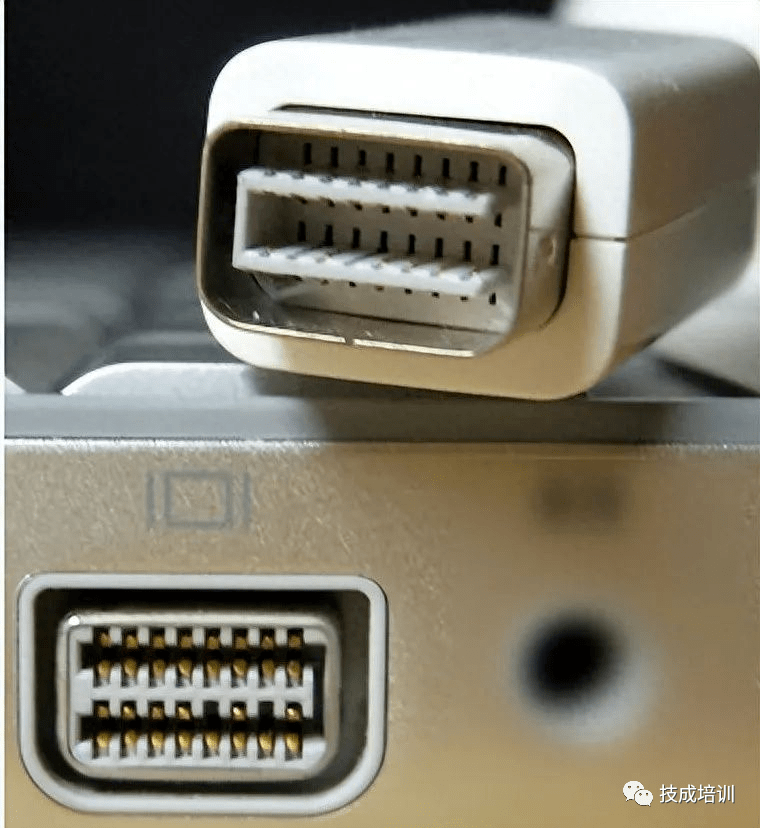

以下图像显示了一个Mini-DVI端口及其兼容的电缆。

Micro-DVI

Micro-DVI端口比Mini-DVI端口小，只能传输数字信号。该端口可以连接到具有DVI和VGA接口的外部设备，需要使用相应的适配器。

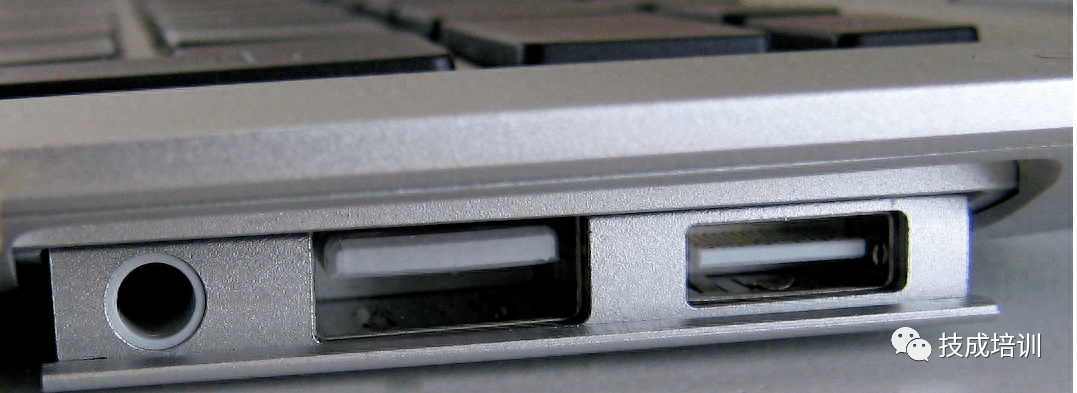

在下面的图像中，可以看到Micro-DVI端口位于耳机和USB端口旁边。

DisplayPort

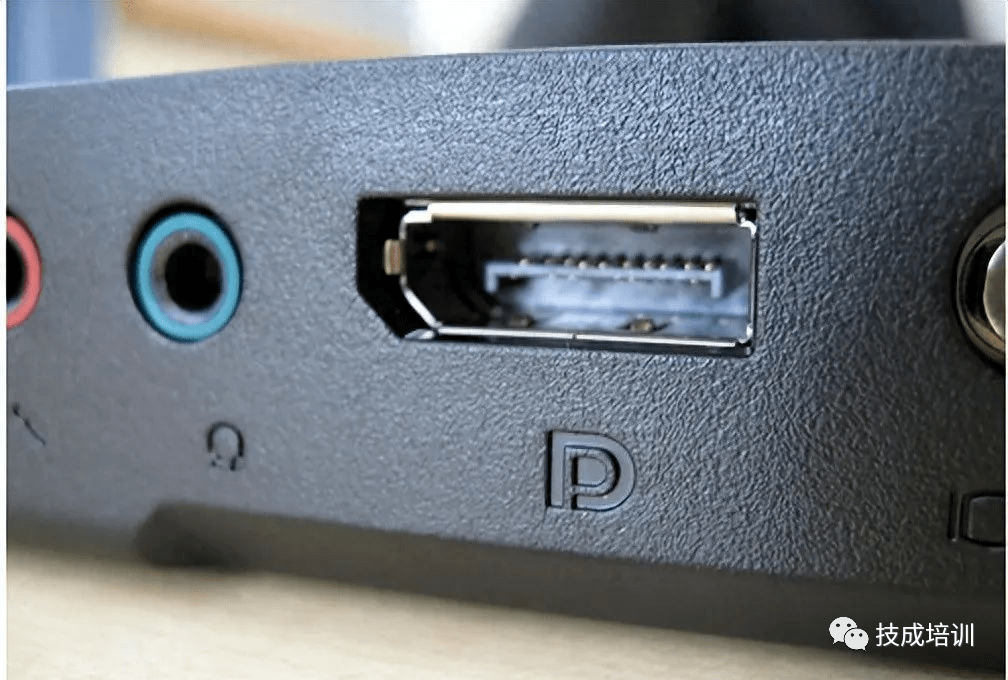

DisplayPort是一种数字显示接口，可选支持多通道音频和其他形式的数据。开发目标是取代VGA和DVI端口，成为计算机和显示器之间的主要接口。

最新版本的DisplayPort 1.3可以处理分辨率高达7680 X 4320。

DisplayPort具有一个20引脚的连接器，与DVI端口相比引脚数量较少，但提供了更高的分辨率。

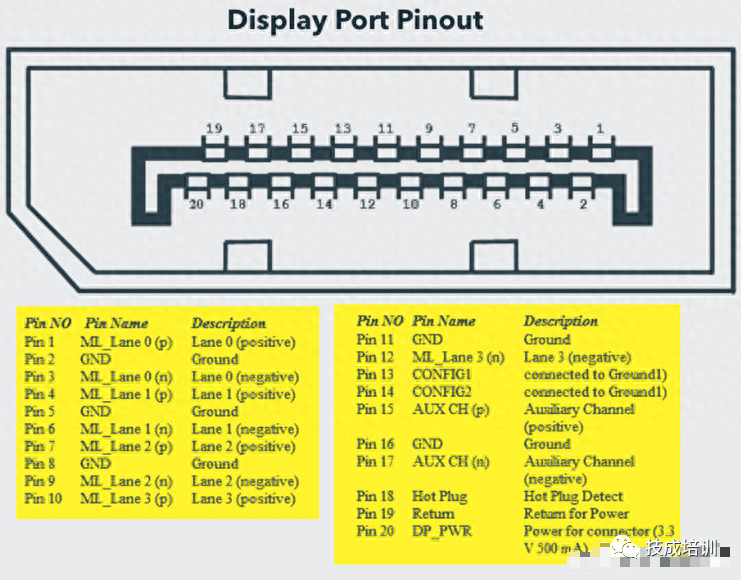

下面是DisplayPort的引脚布局图：

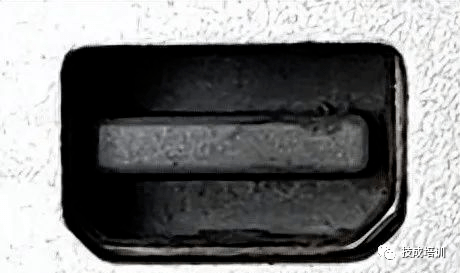

Mini DisplayPort

苹果推出了DisplayPort的迷你版本，并称其为Mini DisplayPort（mDP或Mini DP）。尽管Mini DisplayPort有20个引脚，但连接器的物理尺寸比常规DisplayPort要小，引脚布局也不同。

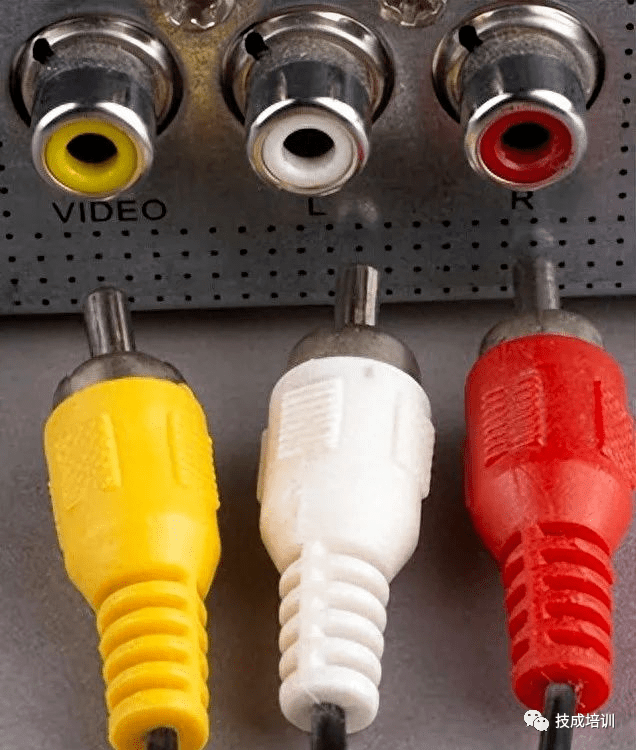

RCA连接器

RCA连接器可以通过三根电缆传输复合视频和立体声音频信号。复合视频传输模拟视频信号，连接器通常是黄色的RCA连接器。

视频信号通过单一通道传输，同时包括最高分辨率为576i（标准分辨率）的行和帧同步脉冲。

红色和白色连接器用于立体声音频信号（红色为右声道，白色为左声道）。

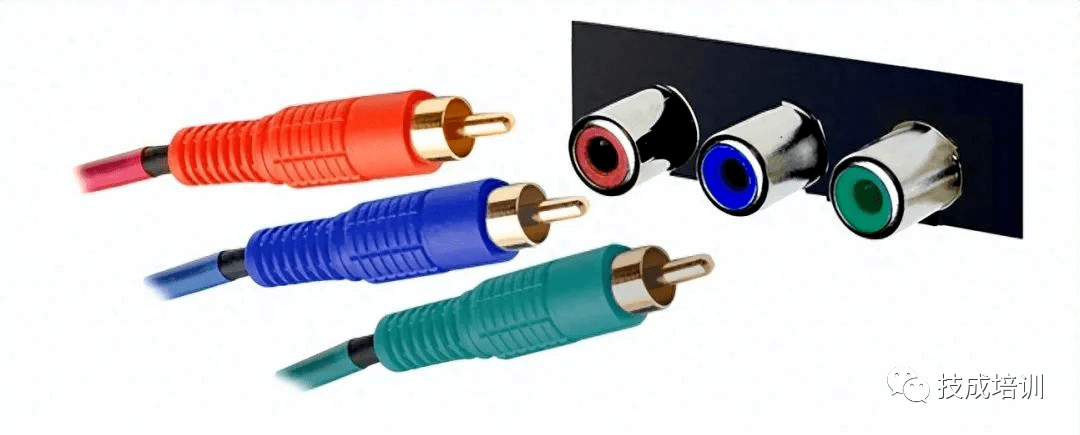

Component Video

分量视频是一种接口，视频信号被分成两个以上的通道，视频信号的质量比复合视频更好。

与复合视频一样，分量视频只传输视频信号，立体声音频必须使用两个单独的连接器。分量视频端口可以传输模拟和数字视频信号。

常见的分量视频端口使用3个连接器，颜色编码为绿色、蓝色和红色。

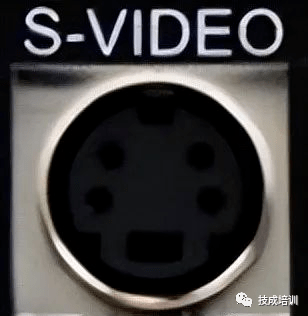

S-Video

S-Video或分离视频连接器用于传输仅视频信号。其画质比复合视频好，但分辨率较分量视频低。

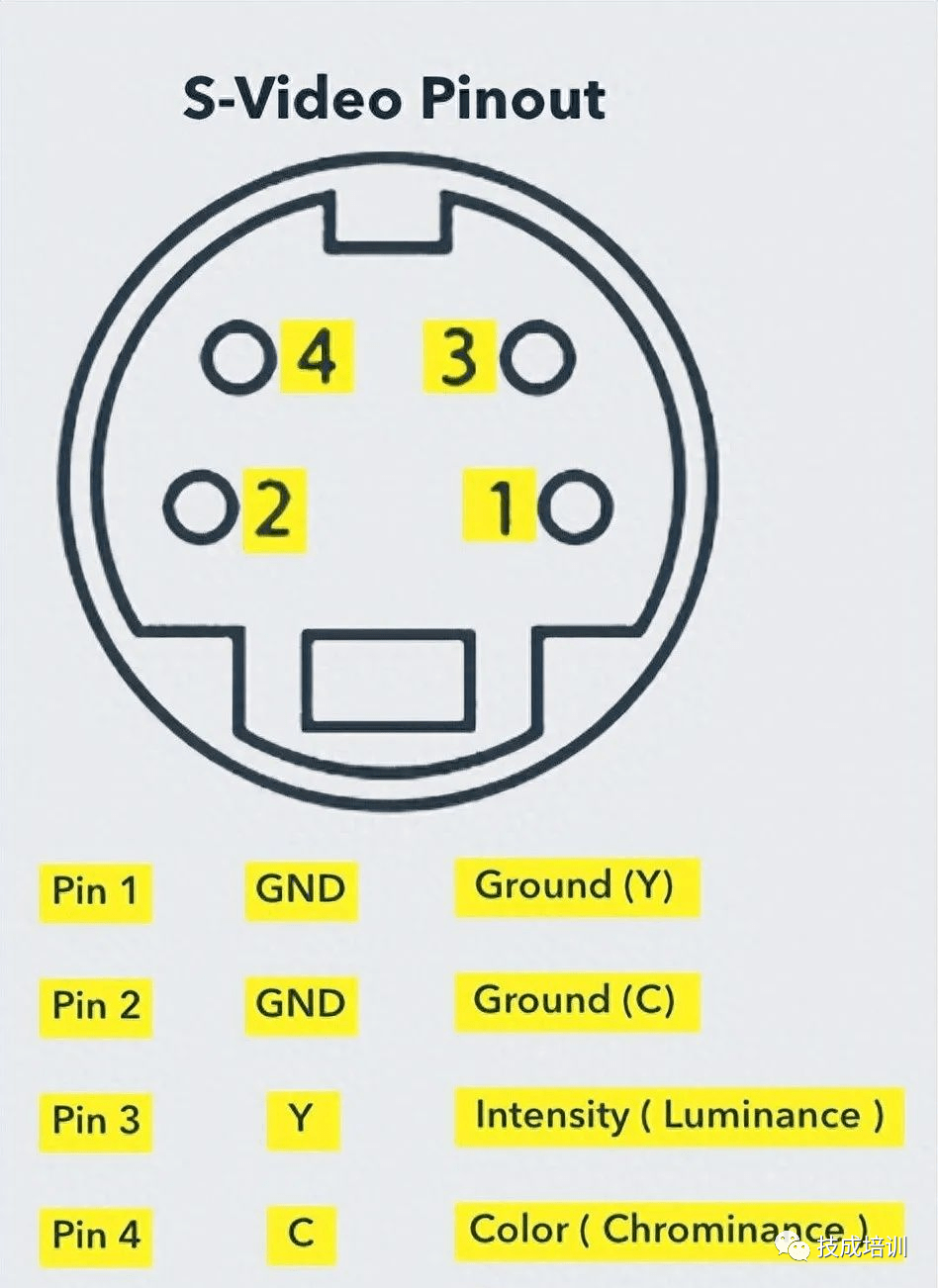

S-Video端口通常是黑色的，几乎所有电视和大多数计算机都具备此端口。S-Video端口看起来像PS/2端口，但只包含4个引脚。

HDMI

HDMI是高清晰度多媒体接口（High Definition Media Interface）的缩写。HDMI是一种数字接口，用于连接高清晰度和超高清晰度设备，如计算机显示器、高清电视、蓝光播放器、游戏机、高清摄像机等。

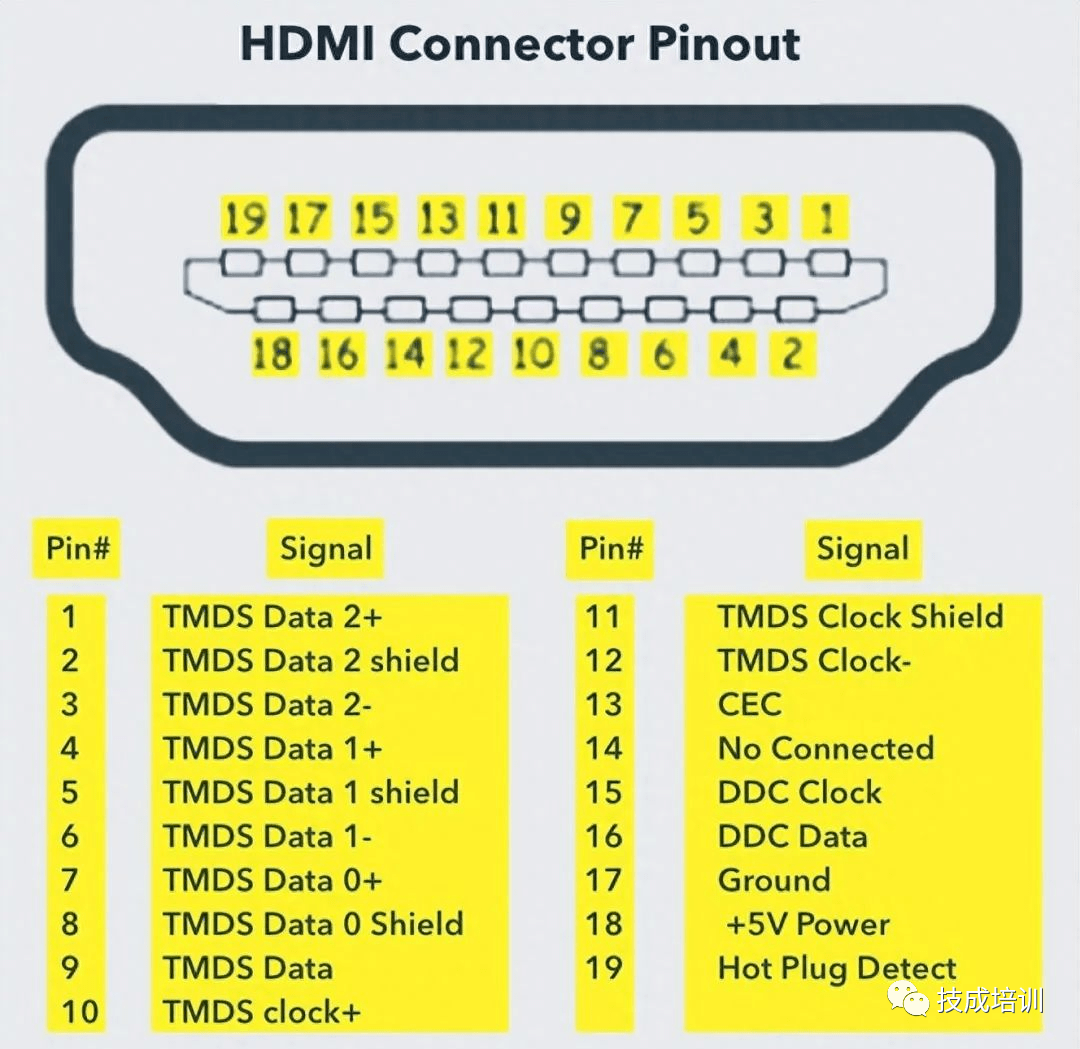

HDMI可以用于传输未经压缩的视频和经过压缩或未经压缩的音频信号。以下是A型HDMI端口的示意图。

Mini HDMI

在HDMI 1.3版本中，推出了一种名为Mini HDMI的新HDMI端口和连接器组合。从物理上看，它比常规HDMI端口要小，但具有相同的19个引脚。Mini HDMI端口主要用于便携设备，如笔记本电脑、相机、摄像机，但并不那么流行。

Micro HDMI

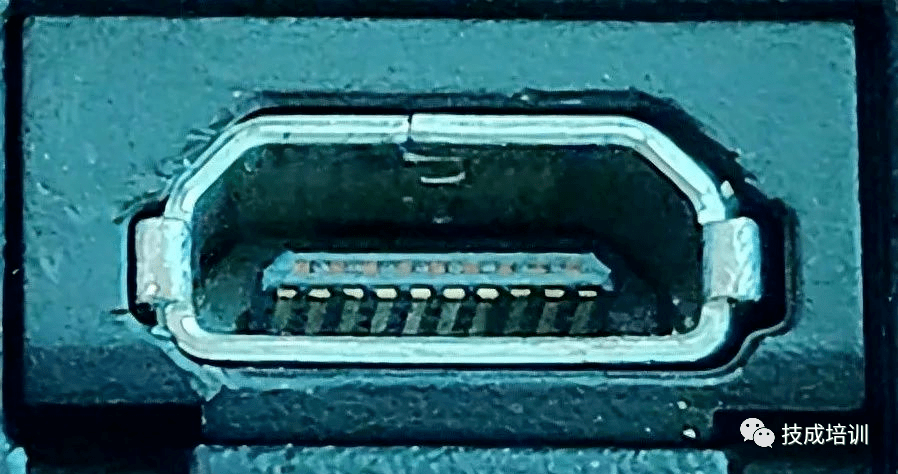

HDMI开发者在HDMI 1.4版本中推出了一种名为Micro HDMI的新HDMI连接器和端口。Micro HDMI也有19个引脚（与常规HDMI和Mini HDMI一样），但引脚布局不同。

Micro HDMI通常用于相机、单板计算机（如树莓派4）等物理空间较小难以容纳常规HDMI端口的设备中。

Micro HDMI的尺寸明显比常规HDMI小，并且与Micro-USB端口有一些相似之处（有时人们会混淆两者）。左侧的端口是Micro-USB端口，右侧的是Micro HDMI端口。

USB

USB 通用串行总线（Universal Serial Bus，USB）取代了串行端口、并行端口、PS/2连接器、游戏端口和便携设备的电源充电器。

USB端口可用于传输数据，作为外围设备的接口，甚至作为连接设备的电源供应。有三种类型的USB端口：Type A、Type B或迷你USB和Micro USB。

USB Type A：

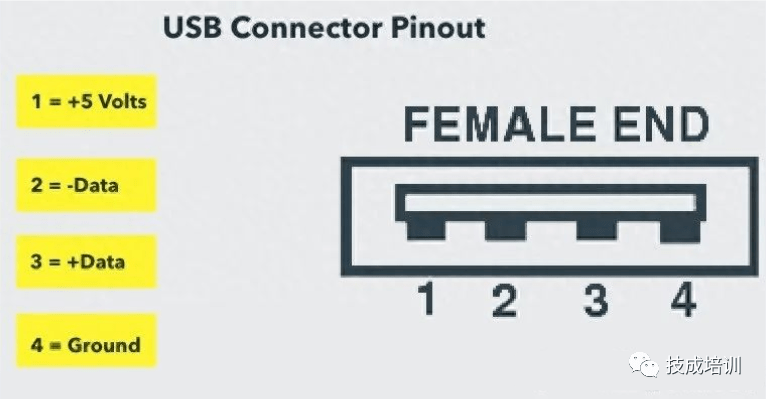

USB Type-A端口是一个4引脚连接器。

有不同版本的Type-A USB端口：USB 1.1、USB 2.0和USB 3.0。

USB 3.0是常见的标准，支持400MBps的数据速率。

USB 3.1也已发布，支持高达10Gbps的数据速率。

通常情况下，但并非总是如此，USB 2.0为黑色编码，USB 3.0为蓝色。以下图像显示了USB 2.0和USB 3.0端口。

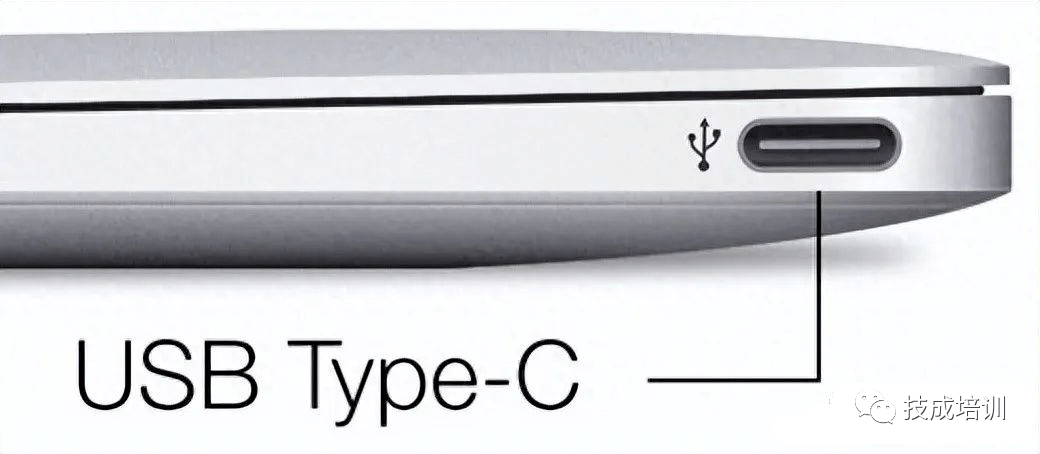

USB Type-C：

USB Type-C是USB的最新规格，是一种可逆连接器。USB Type-C应该替代A型和B型，并被认为是面向未来的规格。

USB Type-C端口由24个引脚组成。USB最新规格（USB4）是仅支持USB-C的规格，也就是说，只有USB Type-C设备可以与USB4规格一起使用。以下是USB Type-C的引脚布局图。

RJ-45

Ethernet是一种用于连接计算机与互联网以及与其他计算机或网络设备通信的网络技术。

用于计算机网络和电信的接口称为注册接口（Registered Jack，RJ），而RJ-45端口特别用于以太网电缆连接。RJ-45连接器是一种8引脚-8接触（8P-8C）类型的模块连接器。

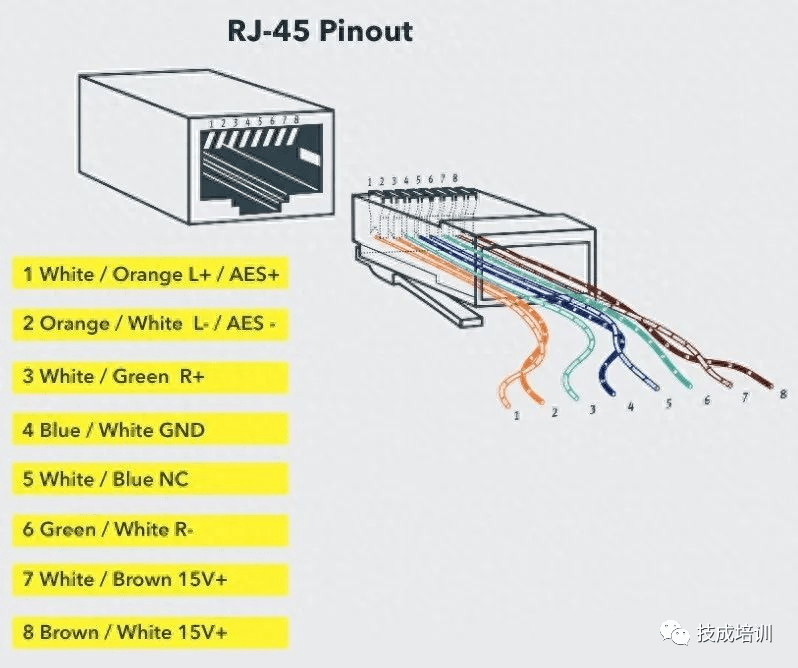

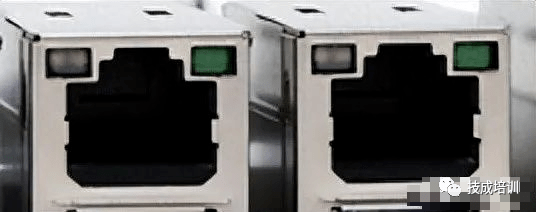

最新的以太网技术称为千兆以太网（Gigabit Ethernet），支持每秒超过10千兆位的数据传输速率。以下是带有8P-8C类型连接器和公头RJ-45电缆的以太网或LAN端口示意图。

通常，RJ-45端口配备有两个LED指示灯，用于指示传输和数据包检测。

RJ-11

RJ-11是另一种注册接口类型，用作电话、调制解调器或ADSL连接的接口。尽管计算机几乎不配备RJ-11端口，但它们是所有电信网络的主要接口。

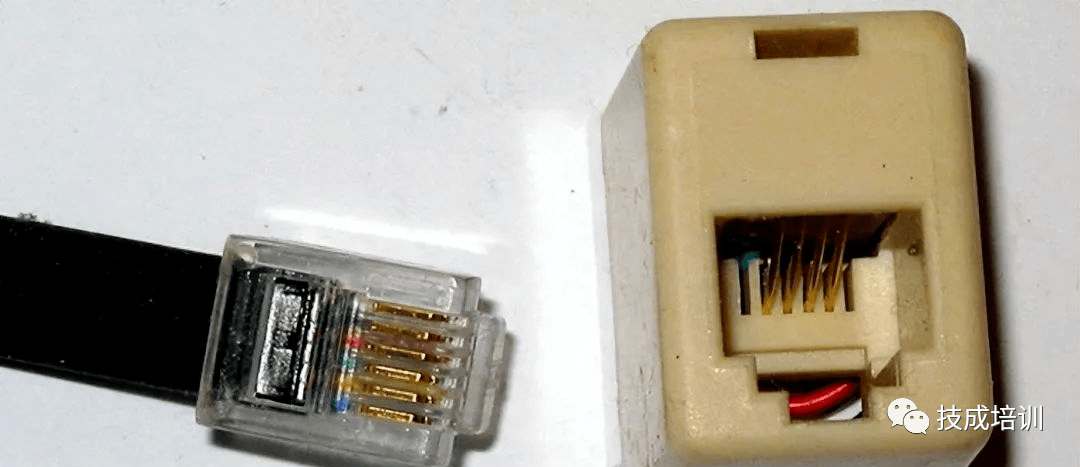

RJ-45和RJ-11端口看起来相似，但RJ-11是一个较小的端口，使用6点-4接触（6P-4C）连接器，尽管6P-2C已经足够。以下是RJ-11端口及其兼容连接器的图片。

RJ-45 VS RJ-11

e-SATA

e-SATA是一种用作连接外部大容量存储设备接口的外部串行ATA连接器。现代e-SATA连接器称为e-SATAp，代表Power e-SATA端口。
