钢结构详图，也称为加工制作图，是以钢结构设计图为依据的详细放样图。
钢结构详图设计需要充分考虑构件间的相互连接、结构构件的标准细部尺寸、所用的材质要求、加工精度、工艺流程、焊缝质量等等，还要考虑构件的分段、拼接、运输、现场安装等问题。此外，钢结构详图设计还需要满足相关的设计标准和规范，如《建筑结构设计规范》、《钢结构设计规范》等。
钢结构详图设计的作用
钢结构详图设计作为钢结构施工的关键环节，对于保证施工质量和安全具有重要意义。
1.弥补设计单位施工经验不足：设计单位从图纸设计到工程实施的中间存在较长的时间，导致设计方案对应的技术措施有一定的延时性，使得工程施工存在部分缺陷和不合理性。通过详图设计，施工单位能凭借自己的施工经验和深化设计能力更经济、合理地实现设计意图，提高业主项目投资效益。
2.弥补设计单位对建设材料市场了解不足：施工单位更了解建筑市场材料的变化，他们可以提供经济可行的建议给业主和设计单位。
此外，钢结构详图设计还可以解决施工图纸中存在的错误，确保施工图纸的准确性。总之，钢结构详图设计能解决施工图纸错误、深化施工细节、提高施工质量和效率等问题，是钢结构施工过程中不可或缺的一环。
钢结构详图设计注意事项
钢结构详图设计过程中常见的问题包括：
1.缺乏对施工荷载及可行性的充分考虑，导致设计数据不准确或错误，影响施工造价和结构安全性。
2.过于保守或超前，设计标准提高或安全等级降低，影响结构整体可靠性。
3.节点无加劲肋，导致焊接时节点板变形、安装时节点板不能贴合，影响施工质量和结构安全性。
4.梁、柱做系杆连接时，连接板太长，导致空间太小，系杆过长无法安装，影响施工进度和质量。
5.关联部位未检查相关构件的数量、位置，导致后续安装困难或结构不合理。
6.排水沟、拉杆等位置设计不当，影响施工进度和结构安全性。
7.未理解甲方提供的“负载和其他数据”的真正含义，影响后续设计和施工。
8.高强度螺栓的位置和数量不合理，导致施工困难或结构安全性问题。
9.未提前与施工单位和土建单位沟通，导致后续施工困难或结构不合理。
10.缺乏对设计图纸的仔细审查和修改，导致设计不合理或存在安全隐患。
以上是钢结构详图设计过程中常见的问题，需要设计师在设计过程中注意并避免出现类似问题，以确保设计的合理性和安全性。
钢结构详图设计软件
Tekla作为一种先进的钢结构详图设计软件，在详图设计中发挥着越来越重要的作用，主要体现在以下几个方面：
➤ Tekla 可自动从创建的模型中生成加工详图、各类材料报表以及数控机床数据等。其创建的三维模型中所有梁、柱、板、螺栓等构件都是智能的，它们会自动对模型的修改做出调整。

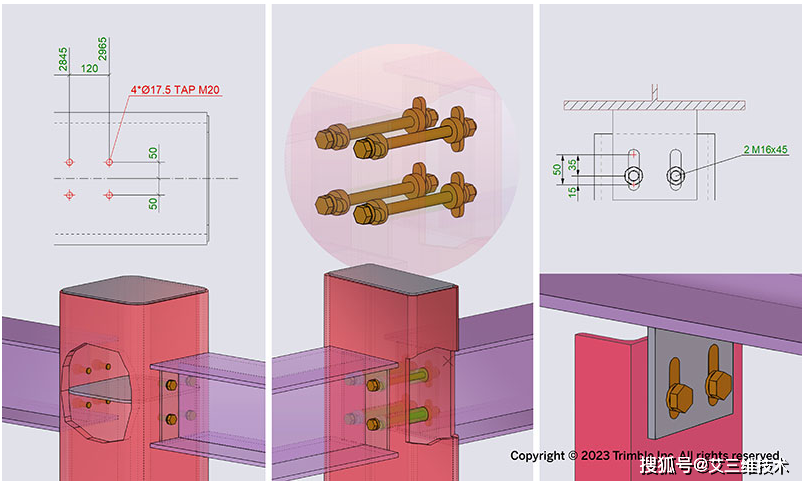

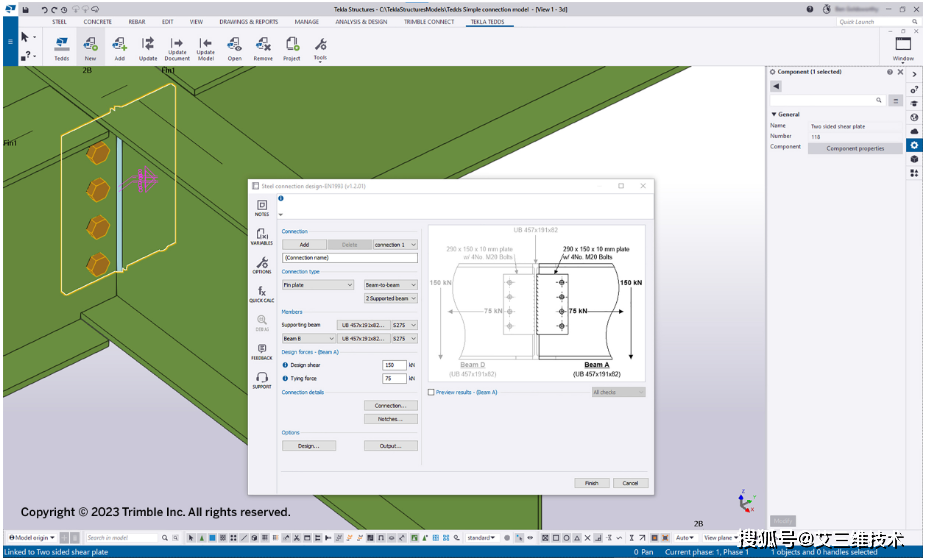

➤ Tekla 不但提供了交互式的、非常易用的操作工具，而且提供海量的节点库。参数化节点的使用，既能满足通用化的要求，还能满足目前日益复杂的各式连接方式的需要，并且具备节点自动连接和构件节点碰撞校核功能。
➤ Tekla 支持多个用户对同一个模型进行操作。建造大型项目时可真正做到多人在同一模型中同一时刻协同工作。任何人添加新的杆件和节点，或修改已有杆件，数据文件都会自动更新，保证了所有的协同操作人员都在最新的结构模型中工作。
➤Tekla 还包含有一系列的同其他软件的数据接口。这些接口可在设计的全过程中，有效的向上连接设计以及分析软件，向下连接制造控制系统，在规划、设计、加工和安装全过程实现了信息共享，避免了因信息不畅所导致的效率低下和工程风险。
tekla软件功能
1.建模
- 打开和查看模型

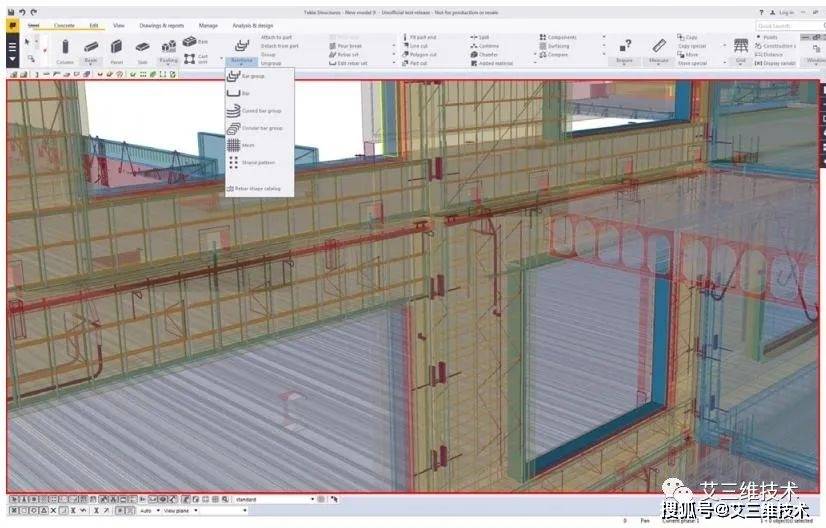

- 零件、钢结构组件、预制浇筑体、混凝土浇筑件建模
- 创建钢材和混凝土组件
- 创建唯一的零件标记(编号)
2.规划工具
- 物流规划、排序、计划、分类、状态可视化
3.图纸和报告
- 创建报告和打印图纸

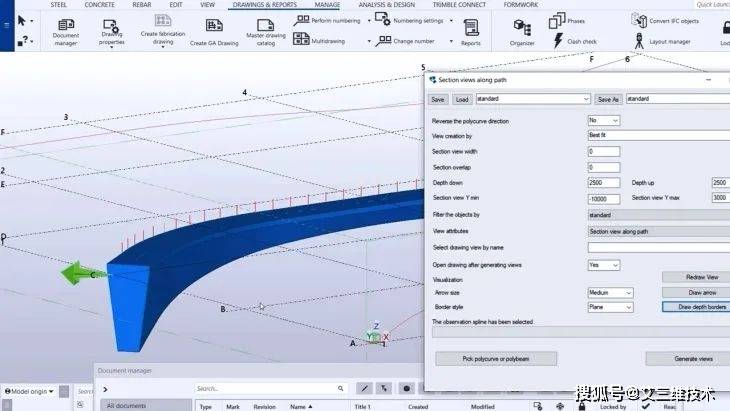

- 创建总体布置图、钢筋和错栓图纸(平面图、剖面图、安装图)

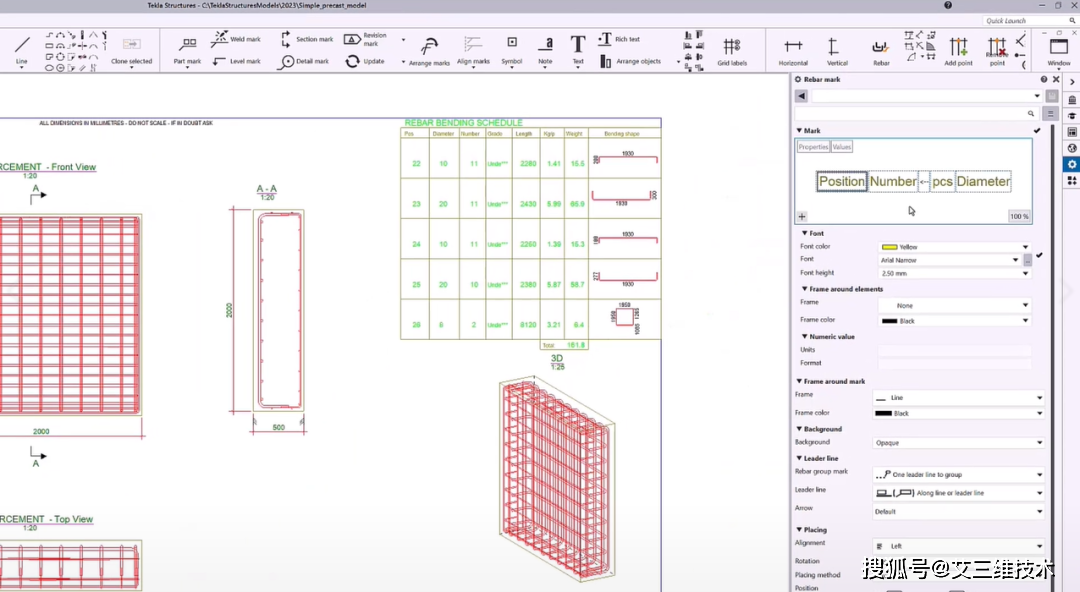

- 创建钢结构和混凝土生产图纸(零件、构件、浇筑体)

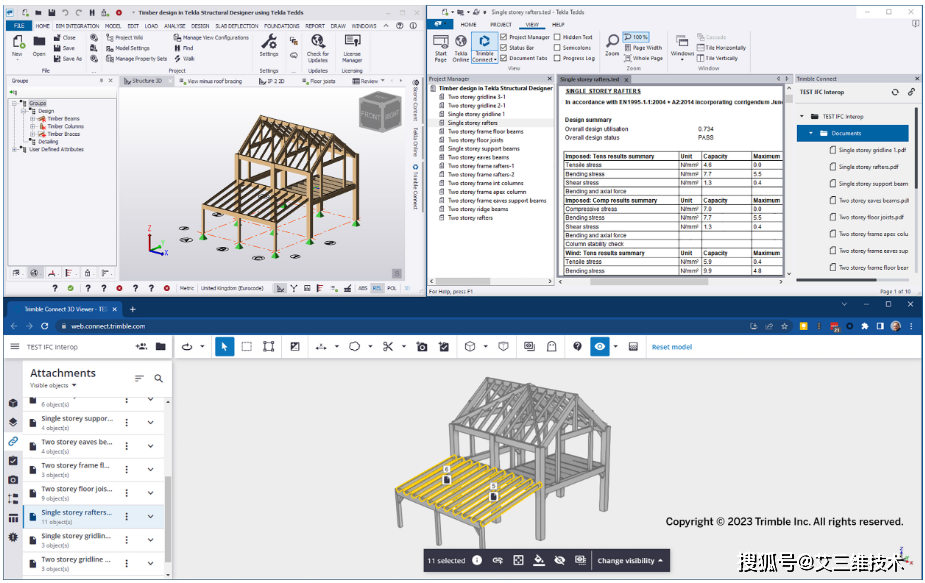

4.互操作性
- 导出到钢制CNC和MIS系统
- 导出到螺纹钢筋制造系统
- 导出到预制混凝土ERP和MES系统
- 兼容参考模型(例如：DWG、DFXIFC 格式)
5.分析

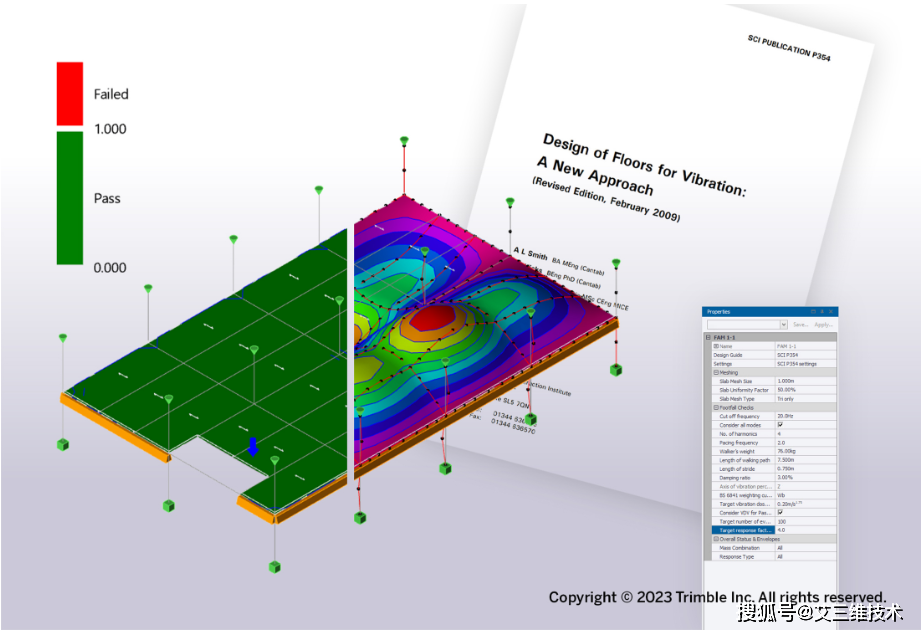

- 创建分析模型和模型荷载
- 分析与设计界面
6.其他
- 开放的API功能
Tekla软件应用
Tekla在钢结构详图设计中的应用范围非常广泛，主要涉及以下几个方面：
1.体育场、会展中心等大型建筑：这类建筑的钢结构体系较为复杂，要求精确建模。通过Tekla，设计师能够实现高质量的详图设计，满足施工的精度要求。
2.工业建筑结构：例如厂房、仓库等，这类建筑的钢结构设计需要满足特定的工艺要求和承载能力。Tekla能够提供精确的建模和数据分析，确保结构的稳定性和安全性。
3.高层或超高层建筑：这类建筑的钢结构设计需要特别关注风载、地震等外部力的影响。通过Tekla的详图设计，可以优化结构布局，提高建筑的抗震性能。
4.桥梁和大型钢结构设施：这类设施的钢结构设计涉及大量的节点和连接件，需要精细的设计和计算。Tekla的详图设计功能使得设计师可以更好地掌控结构的细节。
5.海上结构和近海工程：这些结构的环境条件较为特殊，需要特殊的防腐、防锈措施。通过Tekla的详图设计，可以精确地考虑这些特殊要求，确保结构的安全和持久性。
6.住宅和商业建筑：这类建筑的钢结构设计要求经济、高效，满足建筑物的使用功能。通过Tekla的详图设计，可以优化结构布局，降低成本并提高施工效率。
7.改造和扩建项目：在这些项目中，旧的钢结构往往需要与新的结构相协调。通过Tekla的详图设计，可以精确地模拟旧结构和新结构的连接和配合，确保施工的顺利进行。
综上所述，Tekla在钢结构详图设计中的应用范围涵盖了多种类型的建筑和设施。无论是大型场馆还是住宅商业建筑，无论是陆地结构还是海上设施，Tekla能提供强大的建模、分析和优化功能，帮助设计师实现高质量的设计成果。
