01 三层交换机与路由器对接上网配置经典流程
这里说的案例，我以华为交换机为例，配置适用于S12700, S12700E交换机的所有版本所有产品。
路由器配置就以AR3600 V200R007C00SPCc00为例，如果你目前使用的不是这款，可以自行参考下你的路由器文档指南。
01 项目情况
有个公司，拥有多个部门，而且位于不同网段，各部门均有上网的需求。
现在要求用户通过三层交换机和路由器访问外部网络，而且要求三层交换机作为用户的网关。

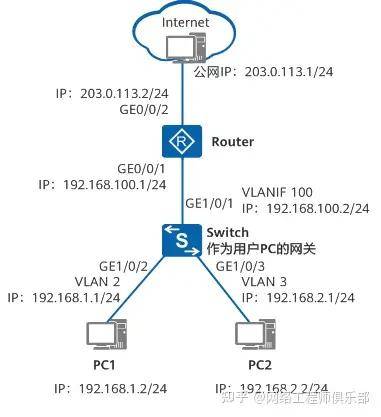

三层交换机与路由器对接上网组网图
02 配置思路
配置没思路？建议你从这三个方向出发：
1、配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。
2、配置交换机作为DHCP服务器，为用户分配IP地址。
3、配置路由器通过NAT转换，使用户可以访问外部网络。
可能你要问了，什么是VLANIF？它与VLAN的区别是啥？
老杨在这简单补充下：
VLANIF就是创建三层接口时来用的，它是虚接口，可以配置IP地址。
而VLAN就是纯属二层VLAN ID标识符，相当于对数据打标签
划分VLAN后，同一VLAN内的用户可以互相通信，但是属于不同VLAN的用户不能直接通信。
为了实现VLAN间通信，可通过配置逻辑的三层接口（VLANIF接口）来实现。
当交换机需要与网络层的设备通信时，可以在交换机上创建基于VLAN的VLANIF接口，用于通信，所以文中配置了多个VLANIF。
你把VLANIF想象成路由器的一个端口，这样就更加容易理解了。
02 三层交换机与路由器对接上网配置实例
01 配置交换机

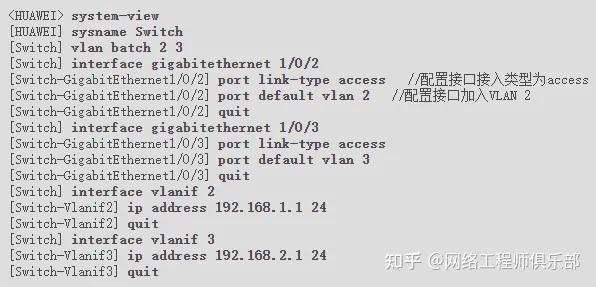

1、配置连接用户的接口和对应的VLANIF接口。

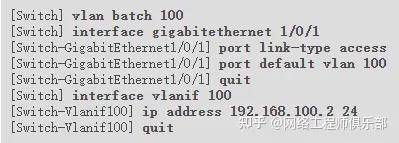

2、配置连接路由器的接口和对应的VLANIF接口。
3、配置缺省路由。
注意：缺省路由的下一跳是路由器接口的IP地址192.168.100.1
4、 配置DHCP服务器。
注意：
DHCP使用接口地址池的方式为用户分配IP地址。
还有配置的DNS-List 114.114.114.114是公用的DNS服务器地址，是不区分运营商的。
在实际应用中，你要根据运营商分配的DNS进行配置。
02 配置路由器
1、 配置连接交换机的接口对应的IP地址。
配置的IP地址192.168.100.1为交换机缺省路由的下一跳IP地址。
2、 配置连接公网的接口对应的IP地址。
配置连接公网接口的IP地址和公网的IP地址在同一网段。
3、配置缺省路由和回程路由。
配置静态缺省路由的下一跳指向公网提供的IP地址203.0.113.1。
配置回程路由的下一跳就指向交换机上行接口的IP地址192.168.100.2。
4、配置NAT功能，使内网用户可以访问外网。
这个地方要注意。
NAT转换只对源IP地址是192.168.0.0/16网段的生效，而且要在接口GE0/0/2的出方向进行转换。
03 检查配置结果
配置完肯定要检查一下结果，查看下你配置的IP地址和网关。
配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。
配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。
配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。
至此，就算是完成了一次三层交换机和路由器对接的上网配置。
