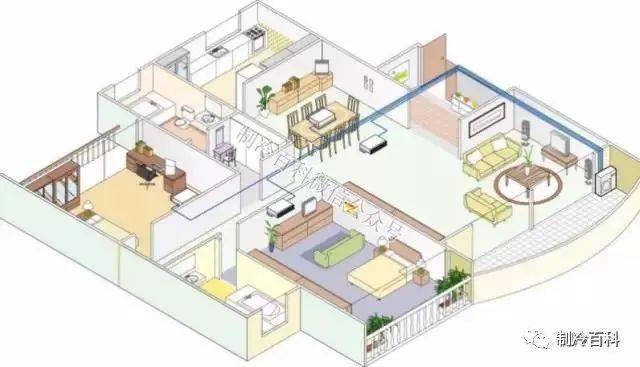

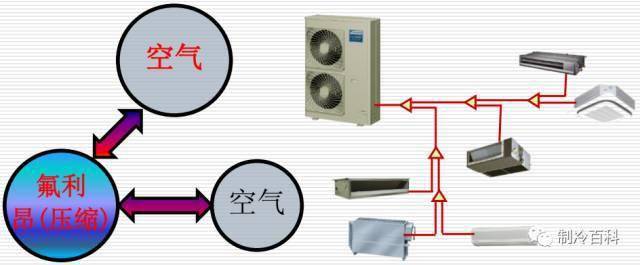

多联机系统结构：

存在问题：

多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：

空气（风-流动的空气）

氟利昂（制冷剂）；

水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；

冷冻水：7℃，12℃；冷却水：32℃，37℃；

冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

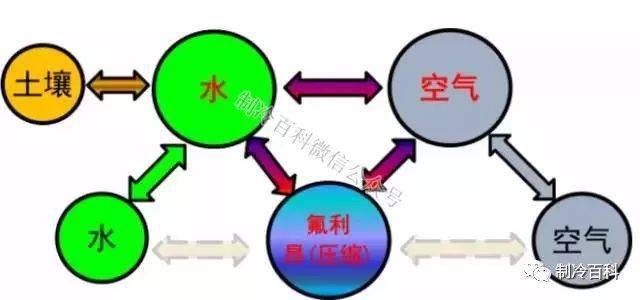

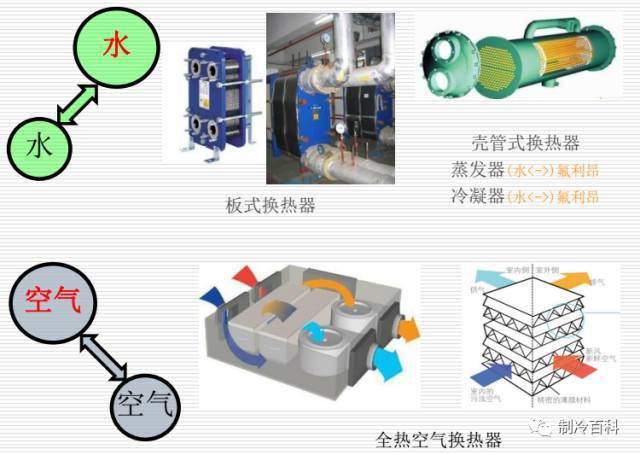

三大物质能量交换关系图：

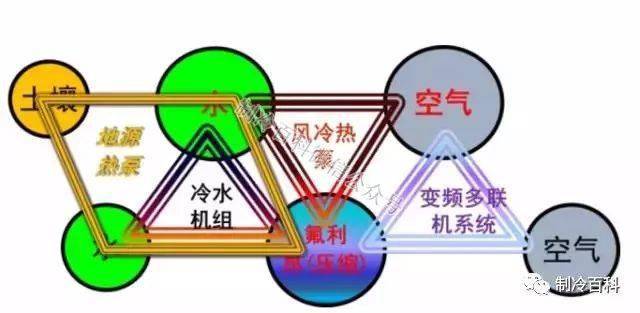

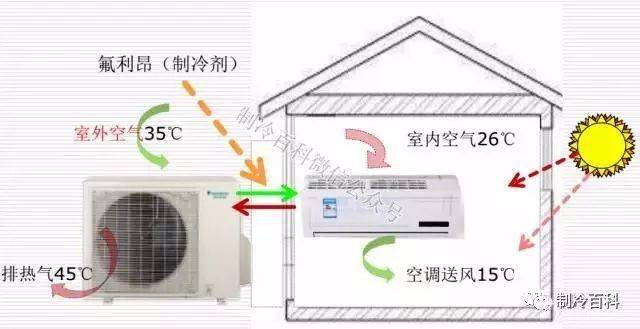

四类空调主机原理简图：

空调系统：

冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；

热泵机组：风冷螺杆式、地源热泵、水源热泵；

锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；

冷却塔：开式、闭式、横流、逆流；

水泵：卧式、立式、端吸、双吸；

空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

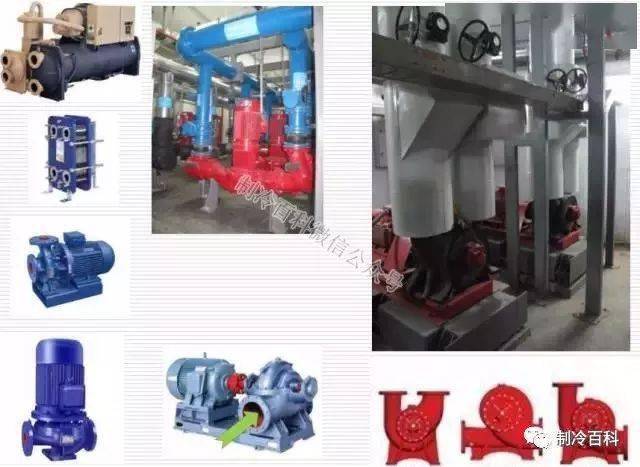

水泵等典型设备：

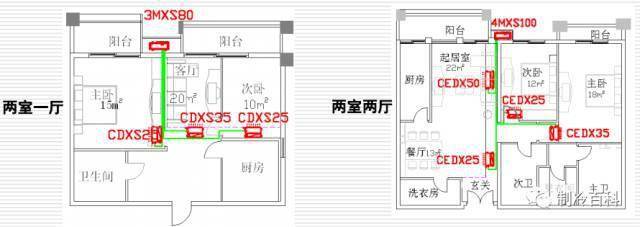

小型分散中央空调系统及设备：

变频多联机系统，分体空调，恒温恒湿机组。

小型分散中央空调系统：专业接口

建筑：室外机平台及通风百叶、噪音；

结构：设备承重；

电气：电源(多联机送至室外机)、室内机控制面板

给排水：冷凝水排放路径。

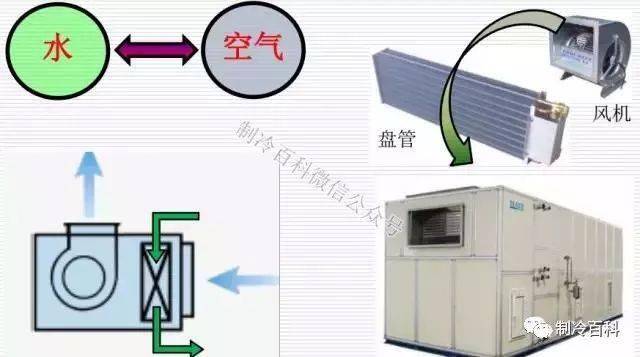

空调末端设备：

风机盘管（=风机+盘管），空气处理机组(“大风机盘管”)

空调末端设备：专业接口

建筑：空调机房、进风百叶及风井、层高、防噪；

结构：设备承重（规范700kg/m²，实际约500kg/m²）、设备基础(条形、整体)；

电气配电：（380V，风机盘管220V,配入照明系统）、弱电控制（温度、水阀、风阀）；

给排水：冷凝水排放（地漏）、给水（加湿）、洗涤池（清洗过滤网）、喷淋系统。

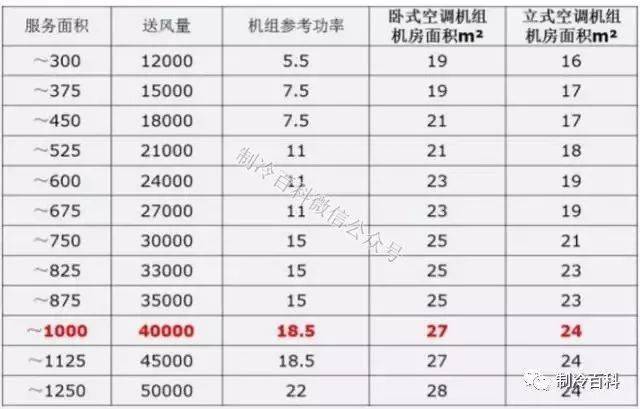

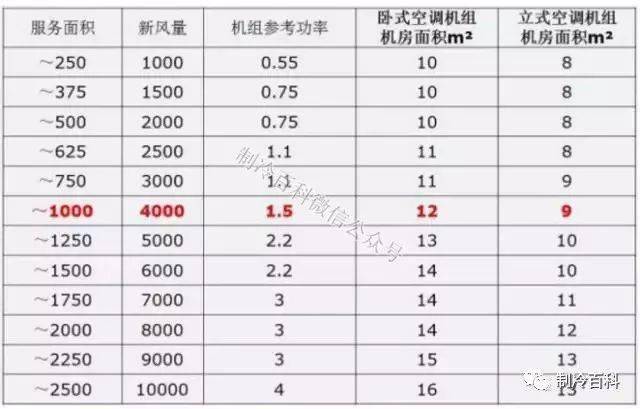

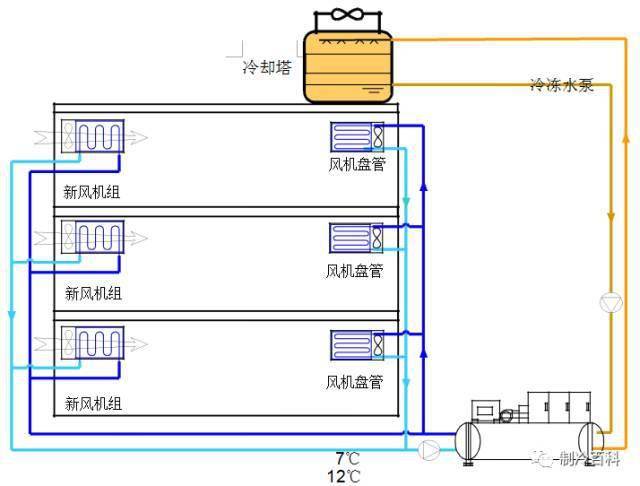

新风+风机盘管系统空调机房面积(中低端办公室)

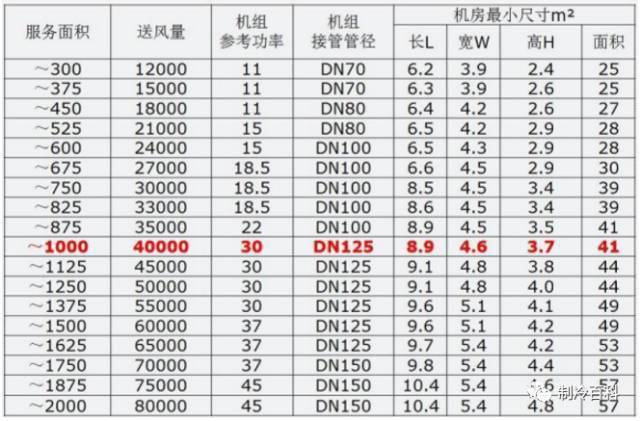

全空气系统系统空调机房面积（普通商业、超市）

全空气系统系统空调机房面积（会议、剧场、高端商业：组合式空调机组）

空调冷热源设备：

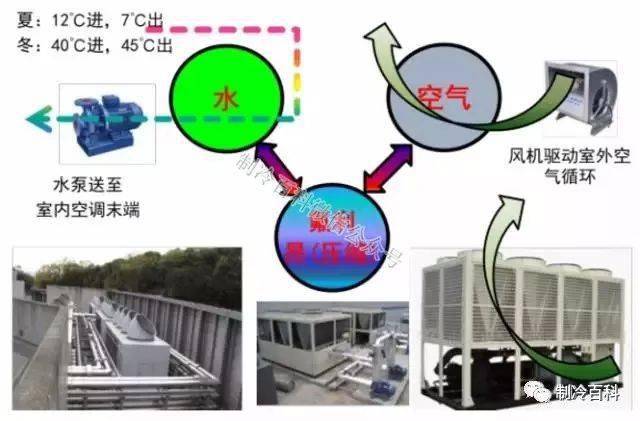

风冷热泵（风冷冷热水机组）：

风冷热泵机组：专业接口

建筑：风冷热泵放置位置（屋顶、室外）、通风良好、防噪；

结构：设备承重（由暖通提资料）、设备基础(重量)、水管重量、隔振；

电气：配电（耗电量大，就近设变压器380V）、冬季制热耗电量稍大、弱电控制（BA、水系统）；

给排水：凝水排放（冬季融霜）、给水（空凋补水）。

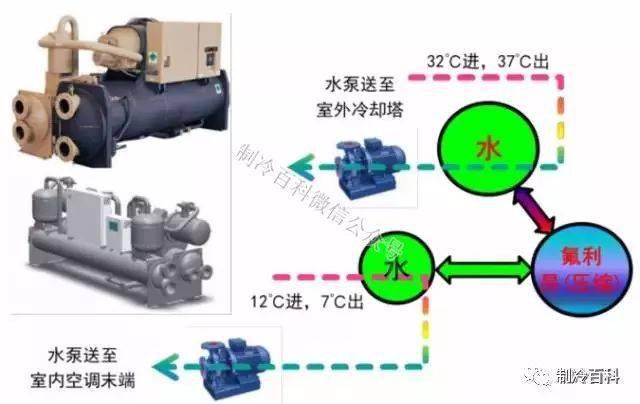

水冷式冷水机组(离心式、螺杆式)：

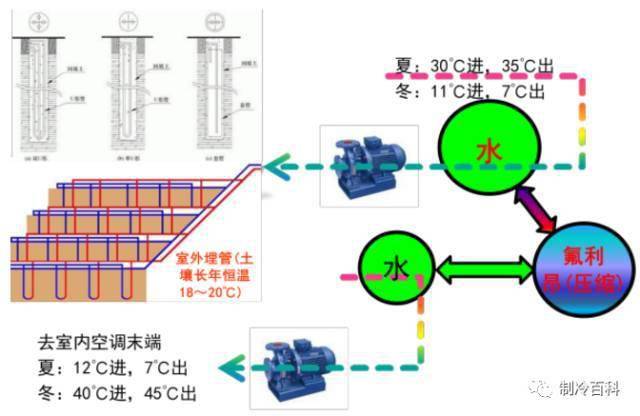

地源热泵冷热水机组(离心式、螺杆式)：

水冷式冷水机组及地源热泵机组：专业接口

建筑：冷冻机房（主机、空调循环水泵）、隔声防振;

地源热泵系统：室内埋管区域（地下室底板下、绿化地带、车行道下）

结构：设备承重（由暖通提资料）、设备吊装孔（机组一般设在地下室）及运输通道承重、水沟（建筑垫层？结构局部成沟）、设备基础(重量)、水管重量、隔振；

电气：配电（耗电量大，就近设变压器380V）、冷水机组为夏季季节性负荷、热泵机组为冬夏两季负荷、水泵配电、弱电控制（BA、水系统）；

给排水：机房设集水井排水、给水（空凋补水）；

水冷式机组：冷却塔补水（水量较大：循环水量的1.5%，单独的水泵及水位控制）。

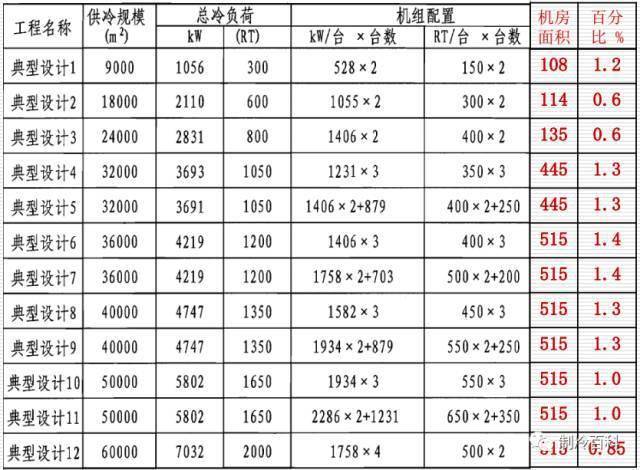

冷冻机房设备布置原则：

1、同类设备集中布置；

2、先大（主机、分集水器）后小；

3、重点考虑分集水位置，便于管线进出机房；

4、管线高低错落，机房内联络管线标高进退余地较大。

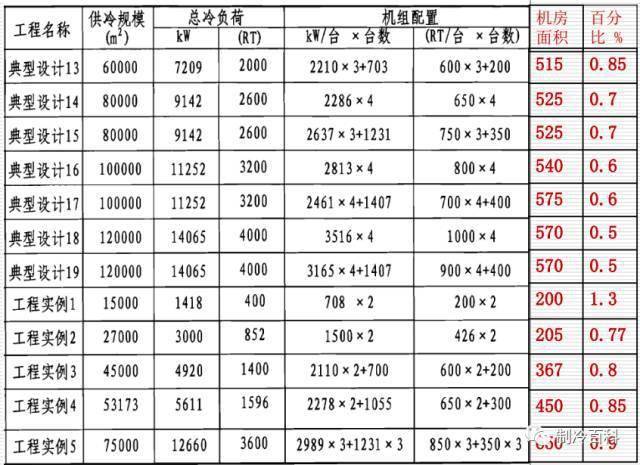

机房内设备最小净距要求：

机组与墙：1m；机组与配电柜：1.5m；

机组与机组及机组与其它设备：1.2m；

机组与其上方管道、烟道及电缆桥架：1m；

主要通道宽度：1.5m；

宜预留蒸发器与冷凝器同等长度的检修距离；

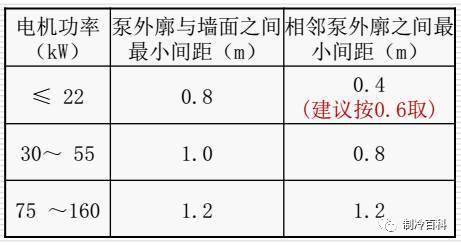

水泵间距如下表（建筑给排水设计规范3.8.14条）：

机房内宜有检修水泵的场地，检修场地尺寸宜按水泵或电机外形尺寸四周有不小于0.7m的通道确定挂墙式配电柜和控制柜、靠墙安装落地式配电柜和控制柜前通道宽度不宜小于1.5m；

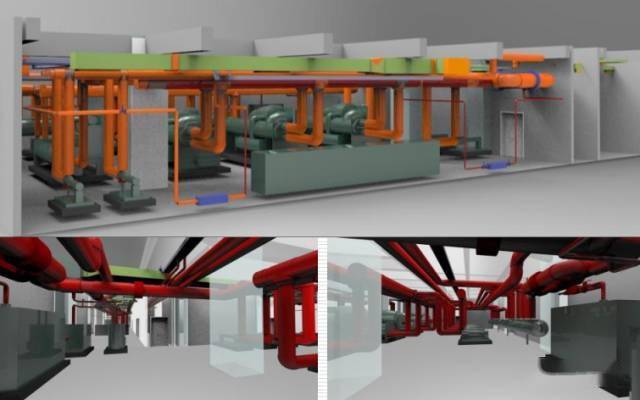

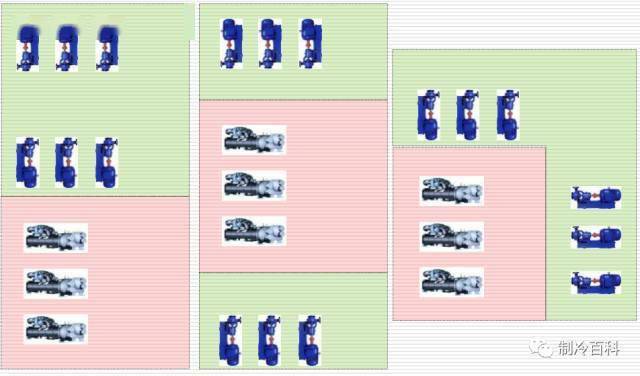

冷冻机房布置的三种典型平面：“日字型、目字型及L型”

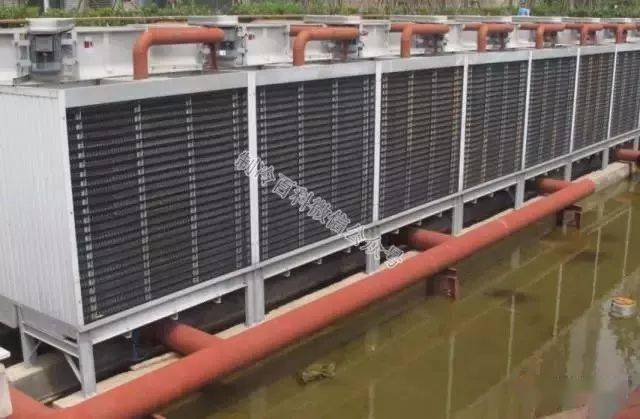

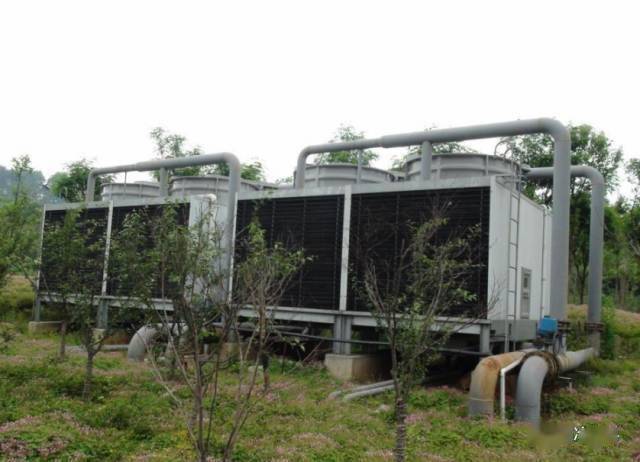

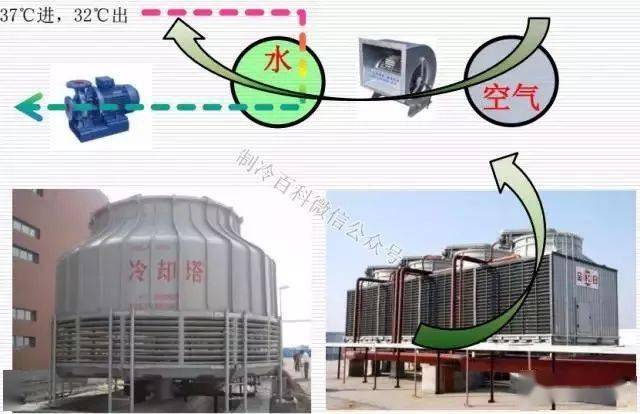

冷却塔：水与空气直接接触换热

冷却塔：专业接口

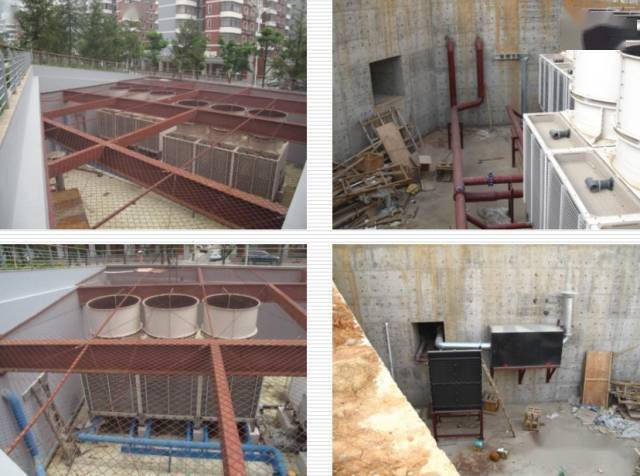

建筑：冷却塔安装位置（屋顶、室外绿化地带、建筑楼层内）、隔声；

结构：冷却塔重量（较重）、基础(重量等同冷却塔，依据甲方定购设备不同而异)、水管重量、隔振；

电气：配电、弱电控制（BA、水系统）；

给排水：补水及水位控制。

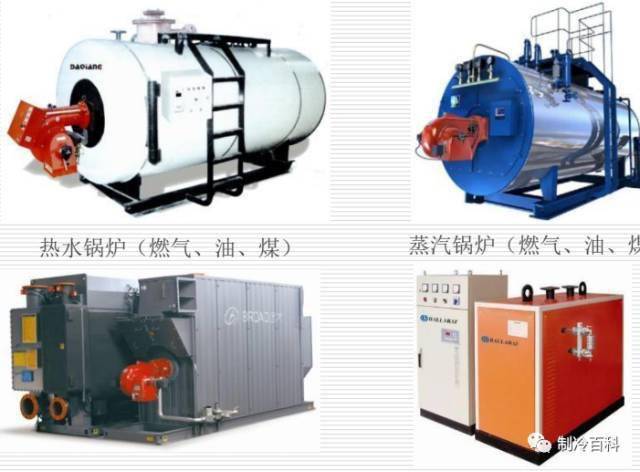

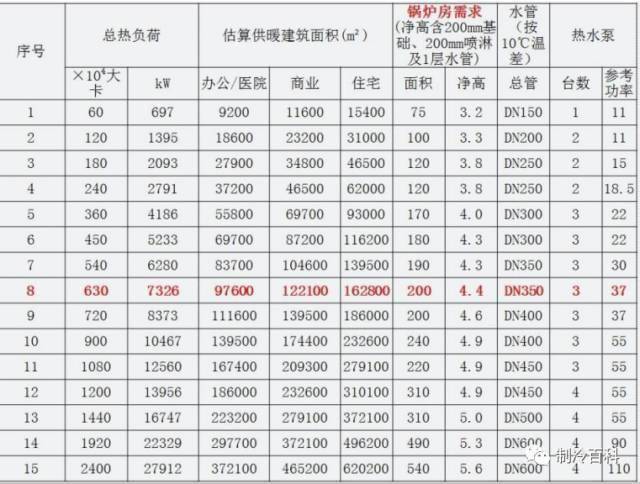

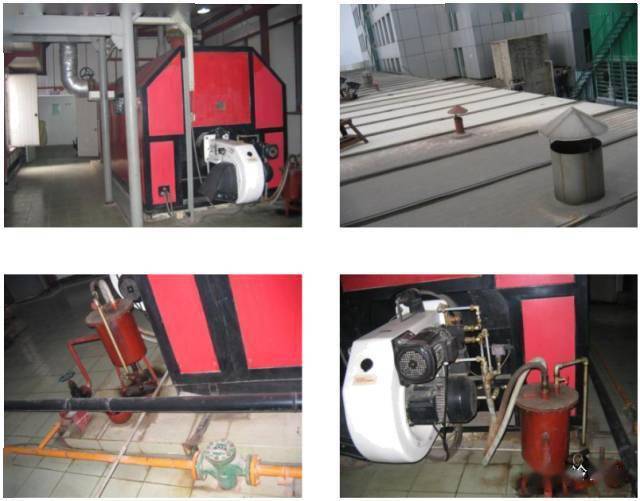

锅炉：

负压锅炉：直燃LiBr(溴化锂)机组（燃气、油）电热水（蒸汽）锅炉。

建筑：锅炉房位置（首层、地下一层、屋顶、负压锅炉可设于地下二层）、泄爆口（锅炉房面积的10%,轻质-120kg/m²或玻璃顶）、两个安全出口（一个直接，另一个可间接）、烟囱管井。

结构：锅炉承重（由暖通提资料）、设备吊装孔及运输通道承重、水沟（建筑垫层？结构局部成沟）、基础(重量)、水管重量。

电气：燃气报警及联动系统。

给排水：气体消防或水喷雾消防系统、锅炉房设集水井排水、大型蒸汽锅炉房设排污降温水池。

空调冷热源设备：

室内末端的换热介质氟系统：VRV多联机系统，分体空调

水系统：制冷（热）主机、锅炉、城市冷热水管网提供空调冷热水室内热量排至室外介质（室外热量被吸入室内介质）

水冷式：室内空调末端->水->氟利昂压缩->水->冷却塔->大气->土壤

风冷式：室内空调末端->水->氟利昂压缩->风冷冷凝器->大气室内末端设备布置方式

集中式：空气处理机组集中设在空调机房内为一个或多个空间服务：商场（超市）、剧场、会议厅、宴会厅、机场候机厅人员多；甲A写字楼的办公室

分散式：新风机组集中设置，风机盘管系统分房间布置

典型系统举例：

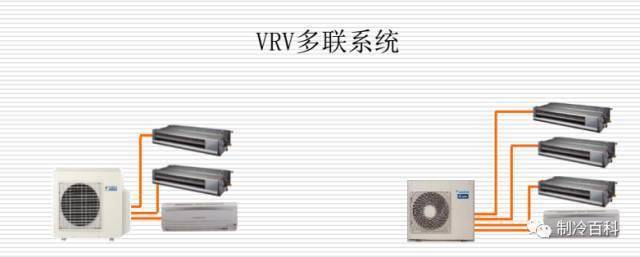

风冷式氟系统：VRV系统（一般为分散式系统）

水冷式氟系统：水源VRV系统（一般为分散式系统），水冷恒温恒湿机组，水环热泵风冷式水系统：风冷热泵系统（可构成集中式或分散式系统）

水冷式水系统：水冷冷水机组+锅炉；地源热泵系统（可构成集中式或分散式系统）

通风及防排烟系统

风机：离心式、轴流式、贯流式；高温型；单速、双速

风口：送风口与排烟口风阀：防烟阀（280℃）、防火

阀（70℃）、常开、常闭

通风系统自然通风：机械通风，全面通风、局部通风，平时通风、事故通风、人防通风（清洁式、滤毒式及隔绝式）。

防烟系统（加压送风系统、也称正压送风系统）：

防烟楼梯间（不是封闭楼梯间）、前室（合用前室）、避难层、次安全区

排烟系统：自然排烟，机械排烟。

防烟楼梯间、前室（合用前室）、避难层内走道、房间、中庭

采暖设备及系统分类

采暖热源炉：热水锅炉、蒸汽锅炉、电锅炉

市政热网：高温热水：70/130℃，低温热水：60/80℃，蒸汽：0～220℃

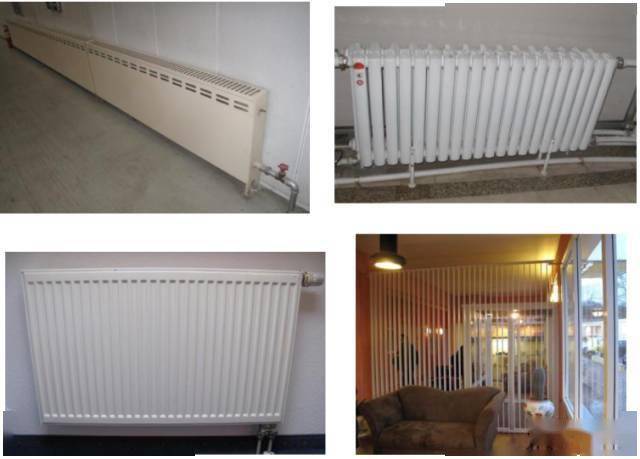

散热器采暖系统：热水采暖系统（80℃）、蒸汽采暖系统

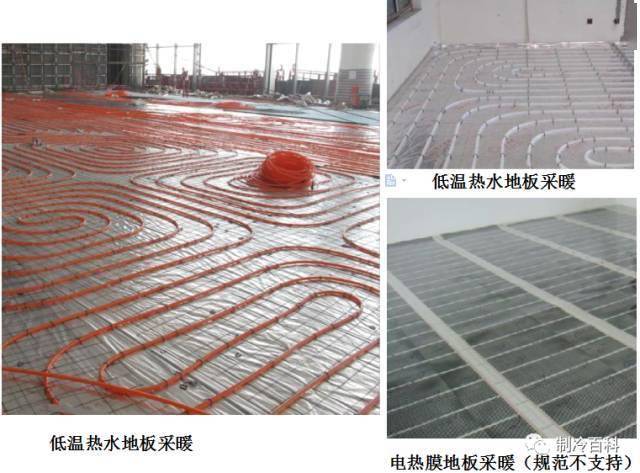

地板采暖系统：低温热水（<50℃），电热采暖

管线系统及管井需求

风管：空调送回管，回风管及新风管；排烟风管、排风管；进风管，加压送风管；烟囱（锅炉），排油烟管。

水管空调冷冻水、空调热水、冷却水、凝结水管；采暖热水管

蒸汽管:高压蒸汽管、低压蒸汽管

金属与非金属金属风管：镀锌钢板，不锈钢板，铝板

非金属风管：无机玻璃钢，玻璃棉板；金属水管：无缝钢管，镀锌钢管，不锈钢管

非金属水管：聚丙烯(PPR)，聚乙烯（HDPE、PeRT、PVC)，聚丁烯(PB)

有压与无压

有压：空调、采暖及冷却水水管，蒸汽管

无压：风管、凝结水管（排水管）
