开关电源（Switching Mode Power Supply, SMPS）是一种高效的电能转换装置，通过高频开关（通常由晶体管或MOSFET控制）将输入电压（如交流或直流）转换为稳定的直流输出电压。相比传统的线性电源，开关电源具有效率高、体积小、重量轻等优势，广泛应用于电子设备、计算机、通信、工业控制等领域。

1. 开关电源的基本组成

开关电源通常由以下几个关键部分组成：

1）输入整流滤波

A、交流输入时，先经过整流桥（二极管或PFC电路）转换为脉动直流，再通过电容滤波。

B、直流输入时（如电池供电），可直接进入后续电路。

2）开关器件（MOSFET/IGBT）

核心部件，通过高频开关（通常几十kHz~MHz）控制能量传输。常用PWM（脉宽调制）调节输出电压。

3）高频变压器（隔离型）或电感（非隔离型）

用于电压变换（升压/降压）和电气隔离（如AC-DC电源）。

4）输出整流滤波

二极管或同步整流MOSFET将高频交流转换为直流，再经LC滤波输出平稳电压。

5）控制电路（PWM IC）

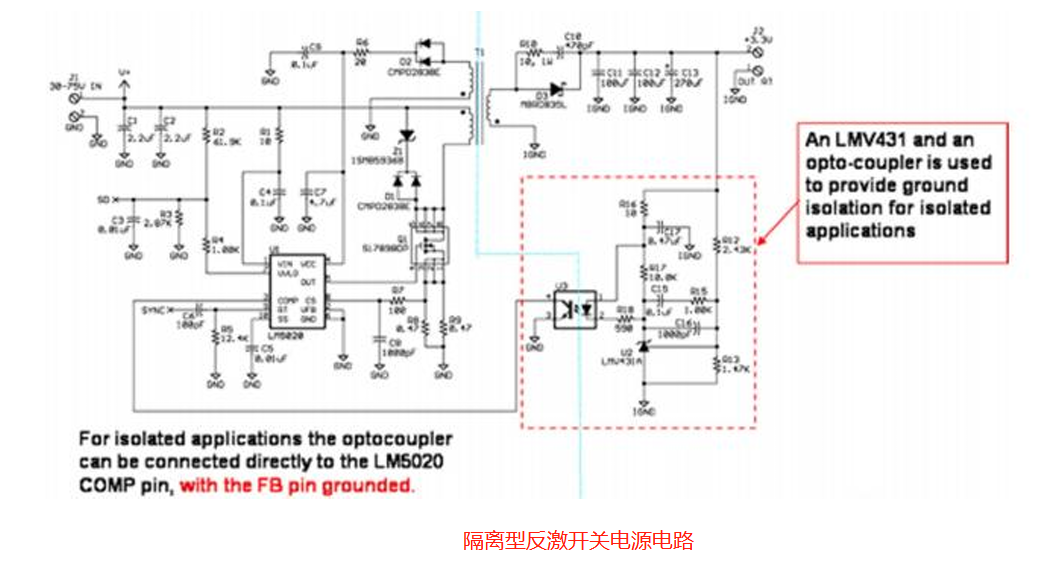

如UC3842、TL494等芯片，负责调节开关频率和占空比，稳定输出电压。通常包含反馈回路（如光耦+电压基准TL431）。

6）保护电路

过压保护（OVP）、过流保护（OCP）、短路保护（SCP）、过热保护（OTP）等。

2. 开关电源的主要类型

（1）按输入/输出类型分类

类型	输入	输出	典型应用
AC-DC	交流（如220V）	直流（如5V/12V）	手机充电器、PC电源
DC-DC	直流（如12V）	直流（如5V/24V）	车载设备、升压/降压模块
DC-AC（逆变器）	直流（如电池）	交流（如220V）	太阳能逆变器、UPS

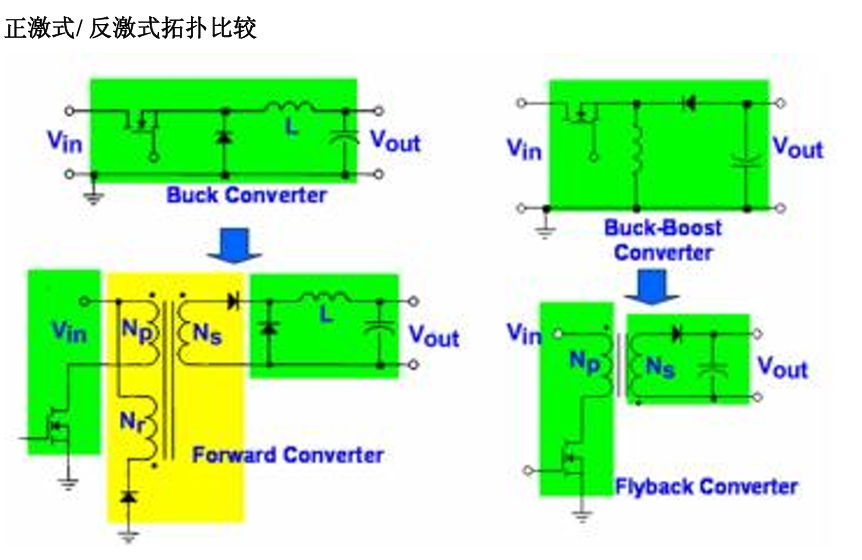

（2）按拓扑结构分类

拓扑	特点	典型应用
Buck（降压）	输入电压 > 输出电压	手机充电、LED驱动
Boost（升压）	输入电压 < 输出电压	锂电池升压、太阳能MPPT
Buck-Boost（升降压）	可升压/降压	电池供电设备
Flyback（反激）	低成本、小功率	适配器、家电电源
Forward（正激）	高效率、中功率	工业电源、服务器电源
LLC谐振	高效率、高功率	大功率电源、电视/服务器

---

3. 开关电源 vs. 线性电源

特性	开关电源	线性电源
效率	高（70%~95%）	低（30%~60%）
发热	低（高频开关损耗小）	高（多余能量以热量耗散）
体积/重量	小（高频变压器）	大（工频变压器）
输出纹波	较高（需滤波优化）	极低
成本	中高（复杂电路）	低（简单结构）
适用场景	电子设备、大功率	低噪声、精密仪器

---

4. 开关电源的应用

1）消费电子：手机充电器、笔记本电脑电源

2）工业控制：PLC、伺服驱动器

3）通信设备：基站电源、路由器

4）新能源：太阳能逆变器、电动汽车充电器

5）医疗设备：低噪声高稳定电源

---

5. 发展趋势

1）更高效率（如GaN/SiC器件应用）

2）更高功率密度（小型化）

3）数字化控制（DSP/MCU智能调节）

4）更严格的EMI/安规标准

6. 小结

        开关电源因其高效率、小体积等优势，已成为现代电子设备的主流供电方案，未来随着半导体技术发展，性能将进一步提升。
