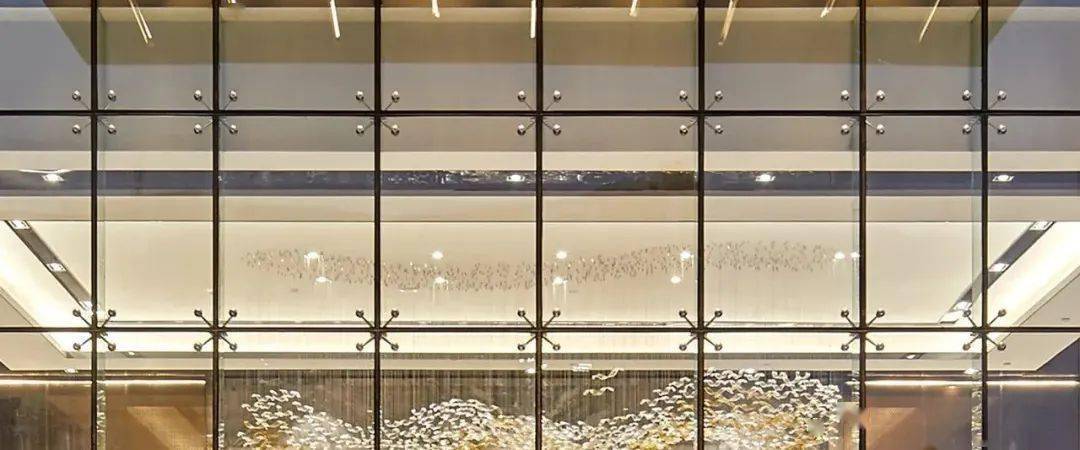

▼点支撑玻璃幕墙

02

全玻璃幕墙和玻璃肋

全玻璃幕墙是指由 玻璃肋和 玻璃面板构成的玻璃幕墙，其安装方式分为 落地式和吊挂式。全玻璃幕墙是随着玻璃生产技术的提高和产品的多样化而诞生的，它为建筑师创造奇特、透明、晶莹的建筑提供条件，全玻璃幕墙已发展成一个多品种的幕墙家族，它包括玻璃肋胶接全玻璃幕墙和玻璃肋点连接全玻璃幕墙。

玻璃肋是全玻幕墙特有的附件，也叫 抗风条。在全玻幕墙上与大面玻璃等高并垂直大面玻璃安装的、对大面玻璃起抗弯作用的长条状玻璃。

全玻幕墙的注意点：

1. 全玻璃幕墙面板玻璃厚度不宜小于10mm；夹层玻璃单片厚度不应小于8mm；玻璃幕墙肋截面厚度不小于12mm，截面高度不应小于100mm。

2. 当玻璃幕墙超过4m(玻璃厚度10,12mm)，5m(玻璃厚度15mm)，6m(玻璃厚度19mm)时，全玻璃幕墙应悬挂在主体结构上。

3. 吊挂全玻璃幕墙的主体构件应有足够刚度，采用钢桁架或钢梁作为受力构件时，其中心线与幕墙中心线相互一致，椭圆螺孔中心线应与幕墙吊杆锚栓位置一致。

4. 吊挂式全玻璃幕墙的吊夹与主体结构之间应设置刚性水平传力结构。

5. 所有钢结构焊接完毕，应进行隐蔽工程验收，验收合格后在涂刷防锈漆。

6. 全玻璃幕墙玻璃面板的尺寸一般较大，宜采用机械吸盘安装。

7. 全玻璃幕墙允许在现场打注硅酮结构密封胶。

8. 全玻璃的板面不得与其他刚性材料直接接触。板面与装修面或结构面之间的空隙不应小于8mm，且应采用密封胶密封。

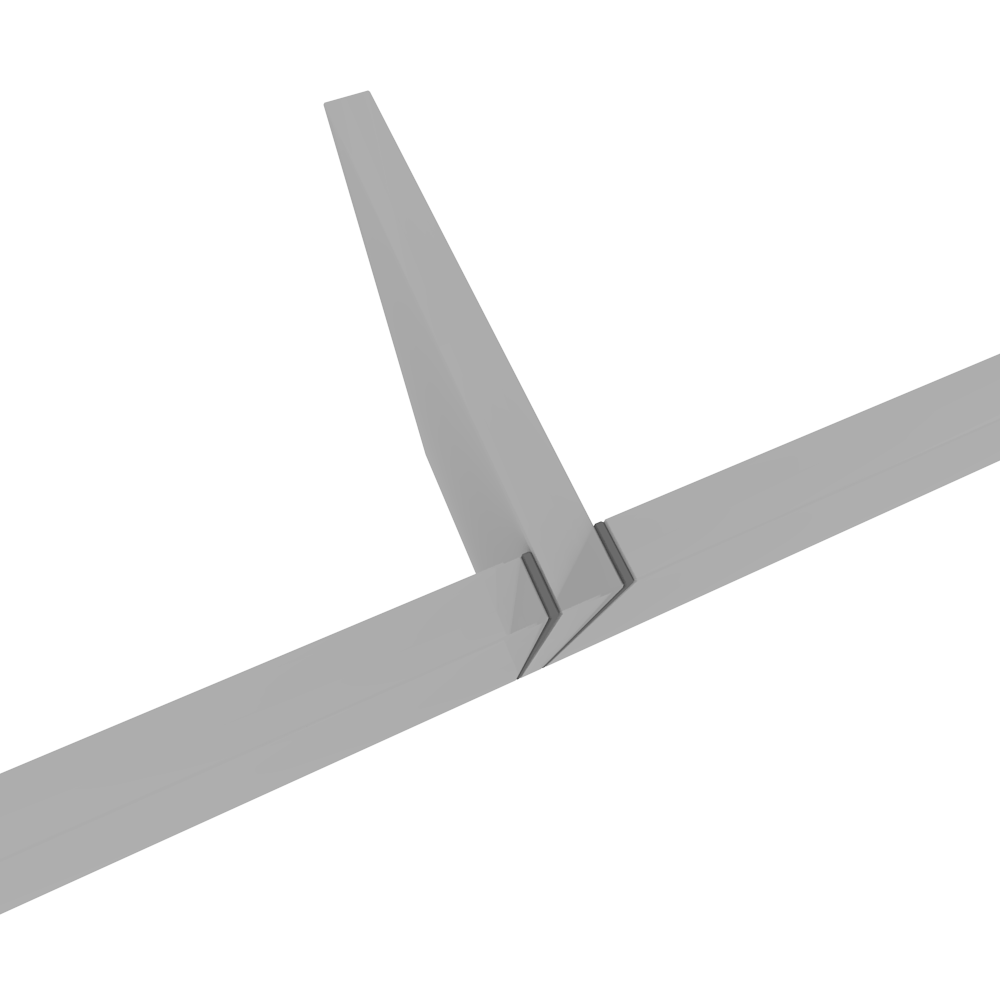

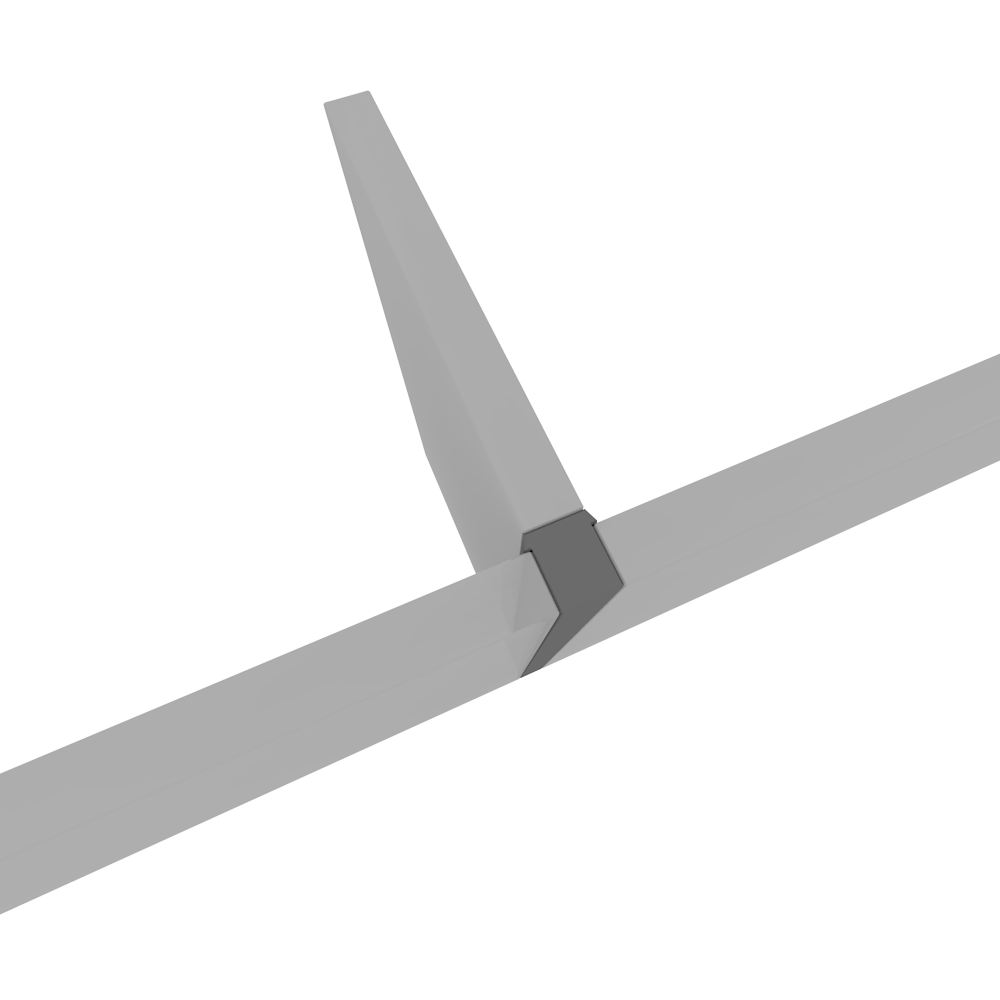

全玻璃幕墙的玻璃肋支撑在玻璃面板的关系分为 后置式、骑缝式、平齐式和突出式四种类型。

▲后置式

▲骑缝式

▲平齐式

▲突出式

03

全玻璃幕墙技术要点

• 根据《玻璃幕墙工程技术规范》JGJ102-2003规定当大于限值高度时，需要采用吊挂式，悬挂在主体结构上

• 玻璃肋 的相关标准：当玻璃高度大于4000mm，需要加玻璃肋；截面厚度不应小于12mm，截面高度不应小于100mm
• 只有 全玻幕墙允许在现场打注硅酮结构密封胶，全玻幕墙的板面 不得 与其他刚性材料直接接触。板面与装修面或结构面之间的空隙 不应小于8mm ,且应采用密封胶密封
• 吊挂式全玻幕墙的玻璃下端与下槽底应留空隙，以满足玻璃伸长变形要求。玻璃与下槽底应采用弹性垫块支承或填塞， 弹性垫块长度不宜小于100mm厚度不宜小于10mm。 槽壁与玻璃之间应用硅酮耐候密封胶密封
• 采用 胶缝传力 的全玻幕墙，其胶缝必须采用硅酮结构密封胶。由于酸性密封胶对镀膜玻璃的膜层、夹层玻璃的夹层材料以及中空玻璃的合片胶缝都有腐蚀作用，所以当全玻幕墙面板采用上述种类的玻璃时， 不得采用酸性密封胶
• 吊夹 应能承受幕墙的自重，不宜考虑竖向胶缝单独承受面板自重。吊挂式全玻幕墙的吊夹与主体结构间应设置刚性水平传力结构。玻璃自重不宜由结构胶缝单独承受
• 玻璃幕墙应采用反射比不大于0.30的幕墙玻璃，对有采光功能要求的玻璃幕墙，其采光折减系数不宜低于0.20。
• 框支承玻璃幕墙，宜采用安全玻璃。
• 点支承玻璃幕墙的面板玻璃应采用钢化玻璃。
• 采用玻璃肋支承的点支承玻璃幕墙，其玻璃肋应采用钢化突层玻璃。

04

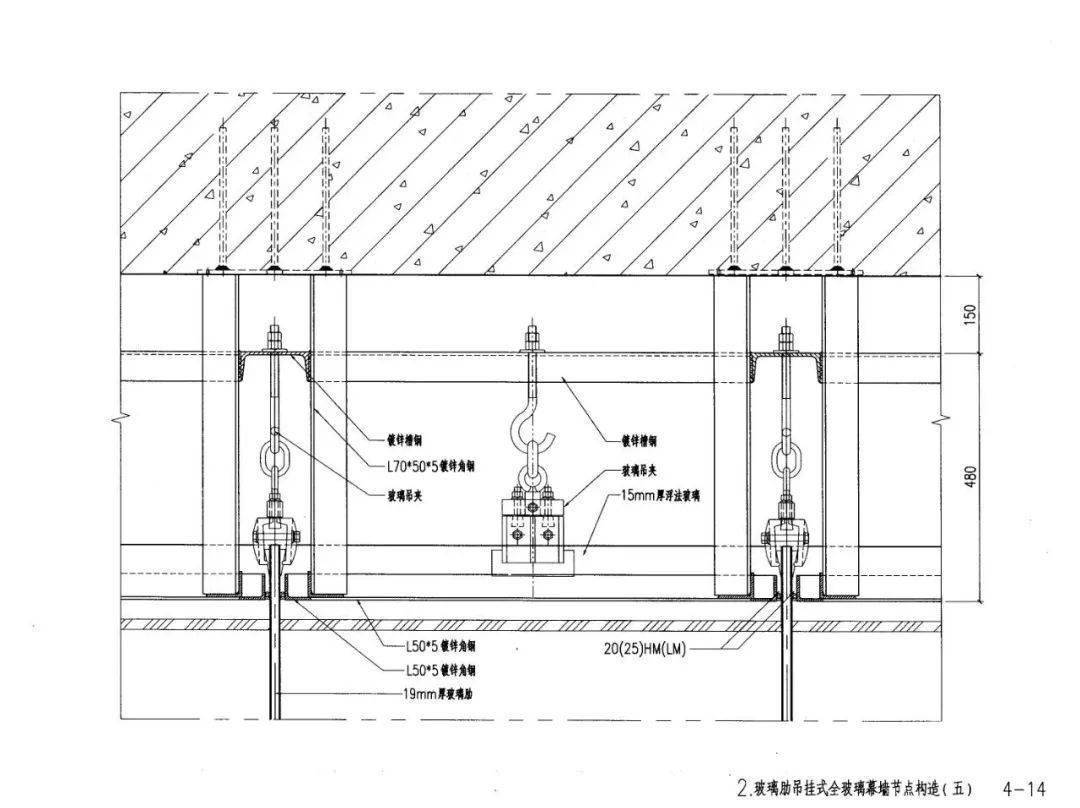

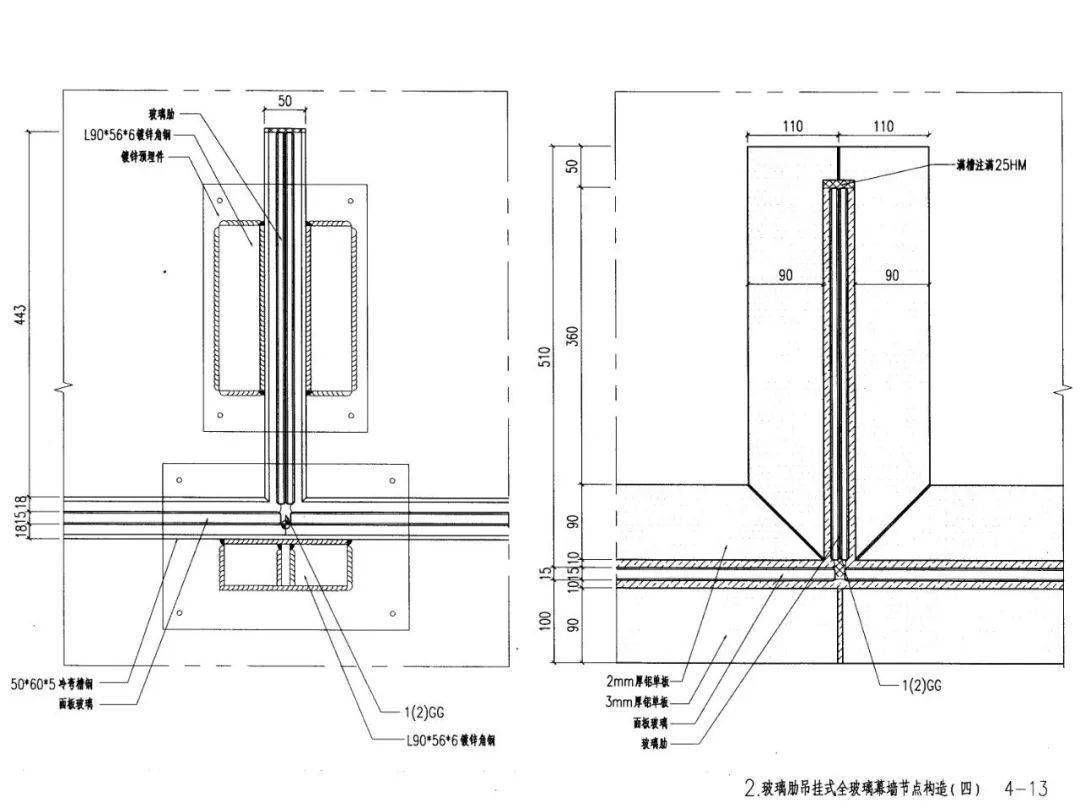

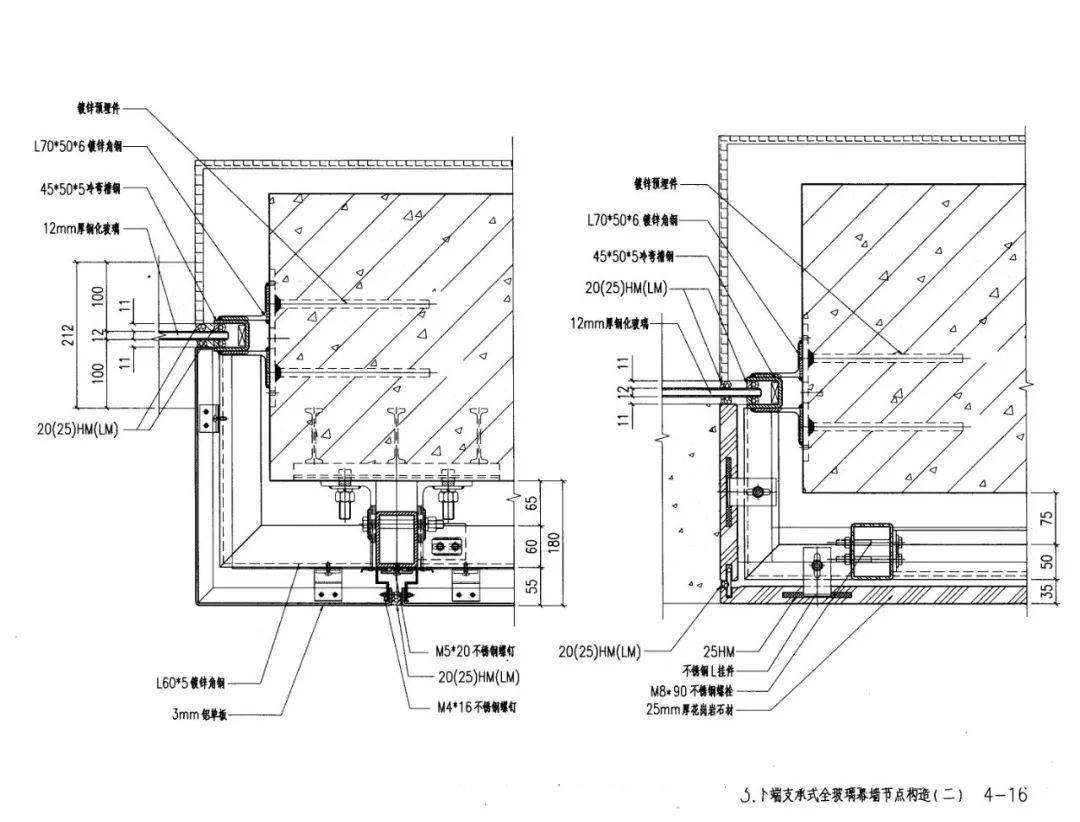

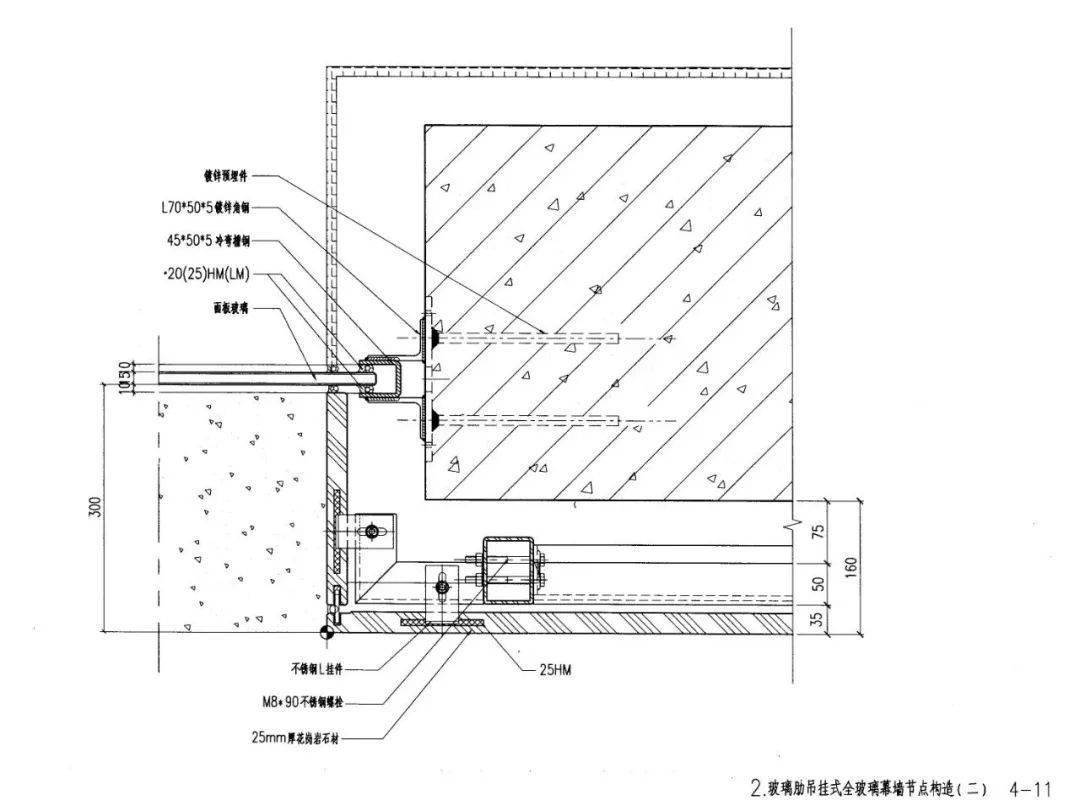

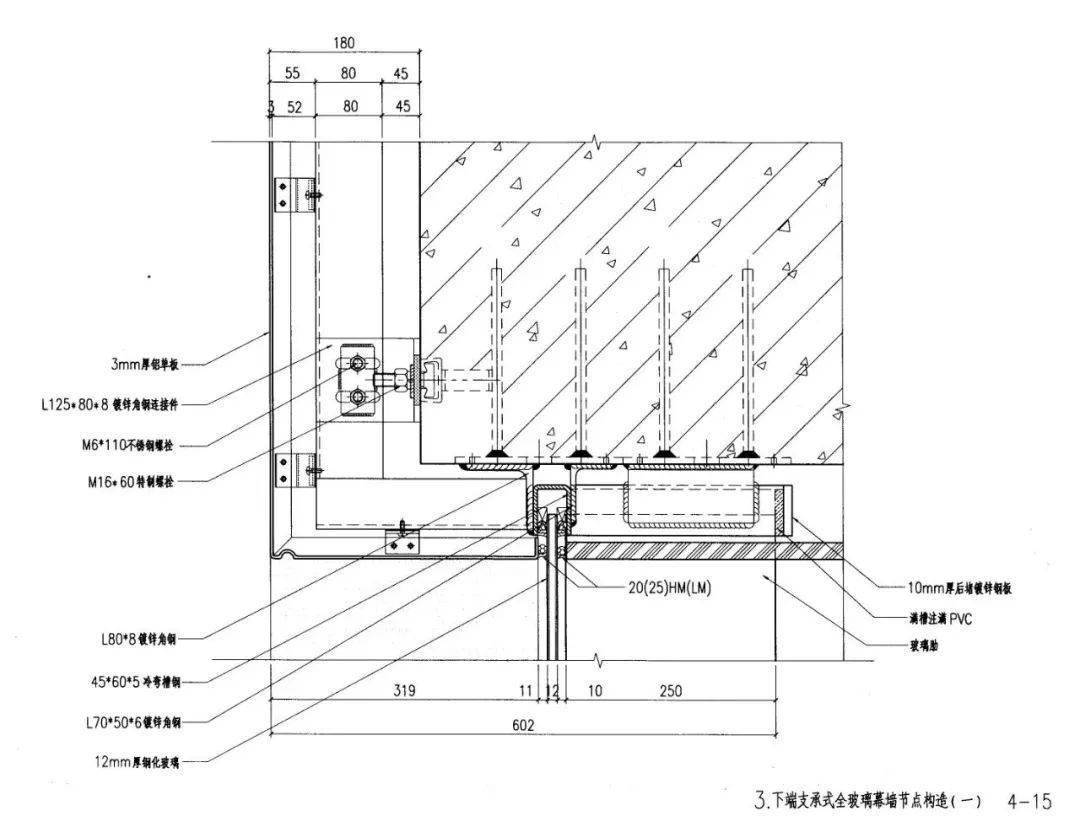

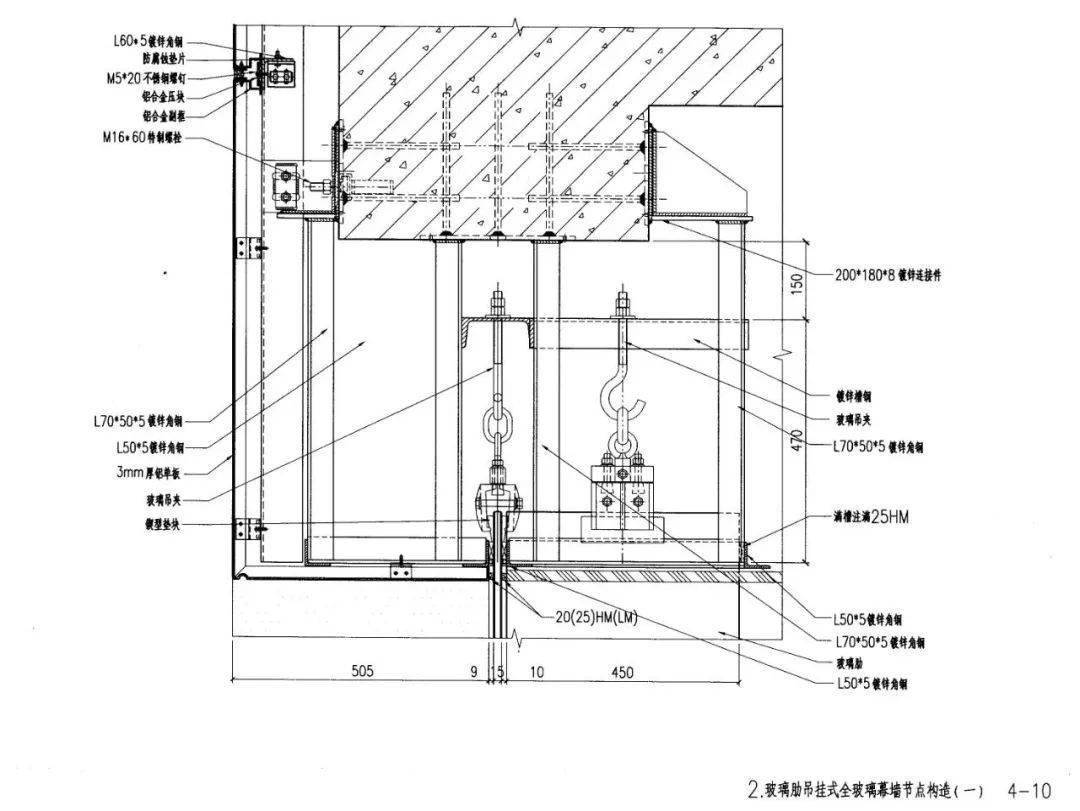

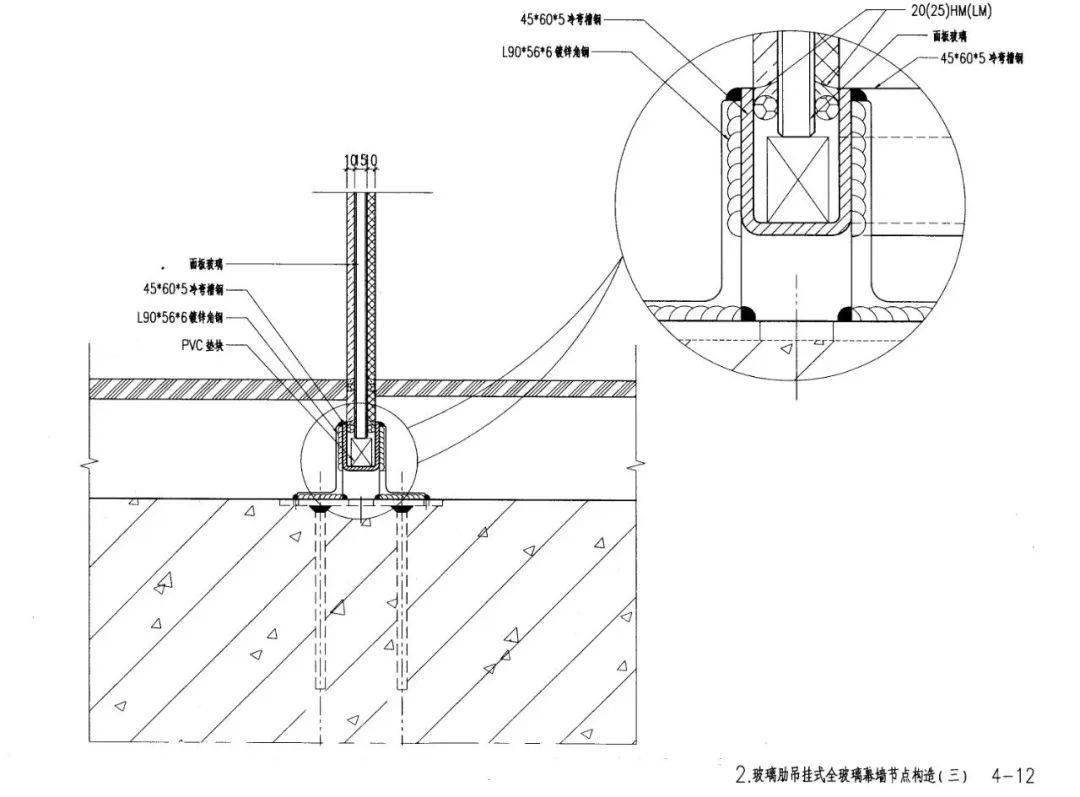

全玻璃幕墙节点分享
