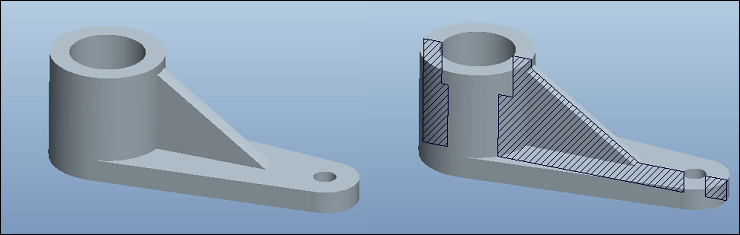

按照我国的制图标准，在创建剖视图时，筋和肋特征按照不剖处理。但是我们使用软件创建剖视图时有时会剖切筋和肋特征，如何处理这种情况呢？这里有两种方法。以下图为例。
方法一：
先用PROE 生成剖切后默认的工程图，通过拭除不需要的剖面线，在需要添加剖面线的区域填充剖面线。

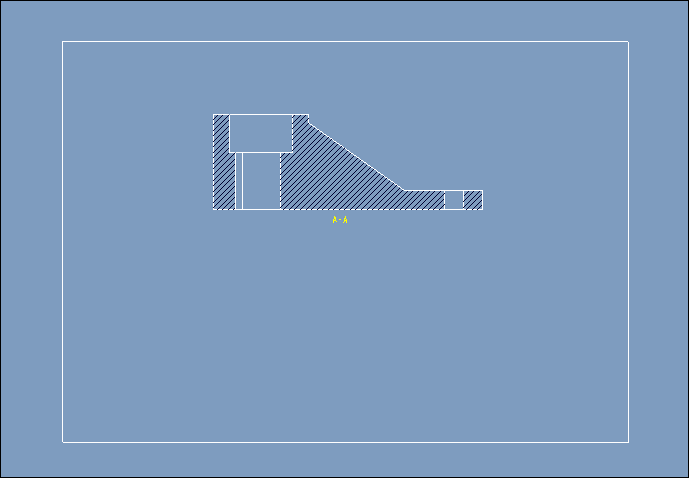

1.创建剖视图，如下。

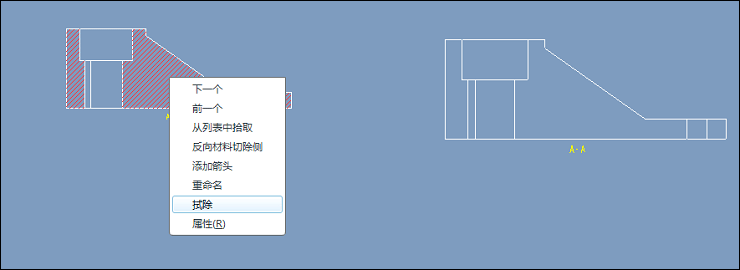

2.将剖面线使用鼠标右键拭除。

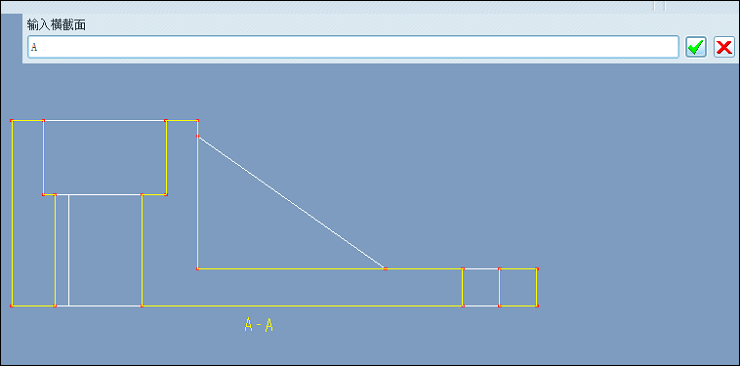

3.点击【草绘】，选取需要填充剖面线的区域的边界。

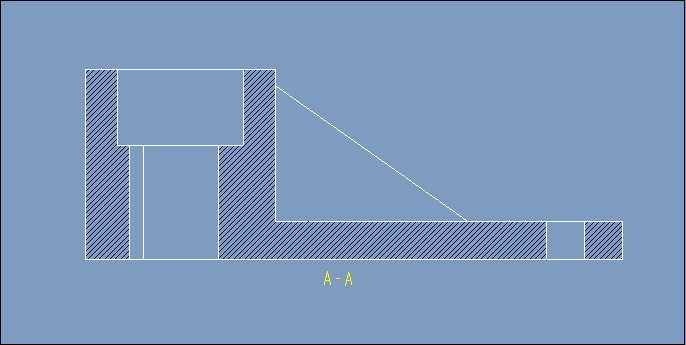

选择如下图所示的边线。
点击【剖面线/填充】。
方法二：
通过在零件环境中创建一个简化表示，并将该简化表示应用到工程图，在工程图中将筋的轮廓用草绘图元复制表示，然后在零件环境的简化表示中排除筋特征。
1.新建简化表示。
2.新建工程图。
选取REP0001，点击确定。

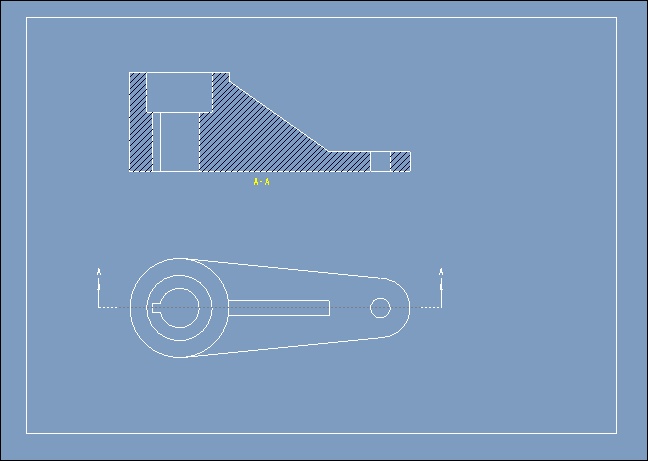

创建如下视图。（剖面已经提前建好）

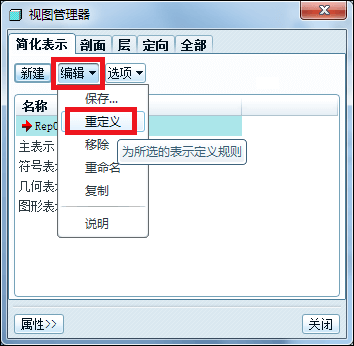

3.修改简化表示。点击【窗口】，选择零件图，进入零件环境。点击【视图管理器】-【简化表示】选项卡。选择【编辑】-【重定义】。
选择【特征】。
选择【排除】。
选择模型树中的筋特征进行排除，点击完成。

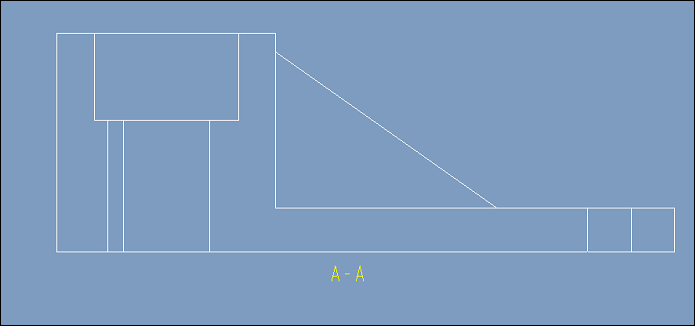

4.点击【窗口】回到工程图环境结果如下图。
