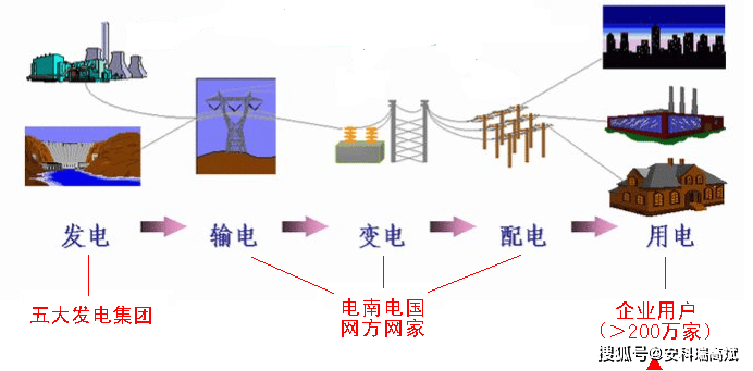

电网也会生病
电能质量是指电力系统中电能的质量。理想的电能应该是完美对称的正弦波。一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，最后，我们要研究如何消除这些因素，从而最大程度上使电能接近正弦波。
谐波定义:谐波是指对周期性非正弦交流量(其实就是对上图畸变波形进行傅里叶分解)进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量。不管几次谐波，他们都是正弦波。
带来的危害：
降低电网、输电及用电设备的使用效率。
零线过热。
用电设备发热、加速老化，从而降低设备的使用寿命。
引起用电设备损坏，谐振严重时还会引起跳闸事故。
电气测量仪表计量不准确。
用户吸收电网总功率变大，导致供电变压器容量被占用
谐波是怎样产生的
电网谐波主要由以下三方面产生：发电设备(电源端)，输配电设备(电力变压器)，电力系统非线性负载
常见的典型非线性负载有：
1、软启动器（可控硅 电机启动器）；
2、开关电源、UPS、逆变元件、电池充电器；
3、变频控制的电机、起重机、电梯、泵等制造过程控制；
4、电子数据图像设备--如电视等无线电发射设备，可控灯光设备；
5、整流器、荧光灯等等。
什么是无功
无功功率的概念，假设有一辆冷藏车，冷藏车的发动机功率为180KW。但车上的冷冻柜要消耗发动机40KW的功率用来制冷。因此发动机只有140KW的剩余来拉货物。这样大家就能看出来了，发动机功率有180KW，相当于视在功率，但用来拉货的功率只有140KW,这部分为有功功率，而另外的40KW虽然没有拉货物，但是它是为了起到冷冻作用而必须存在的，有了它才能是一辆冷藏车，这部分就是无功功率（要区分无用功和无功功率）。
解决方案：

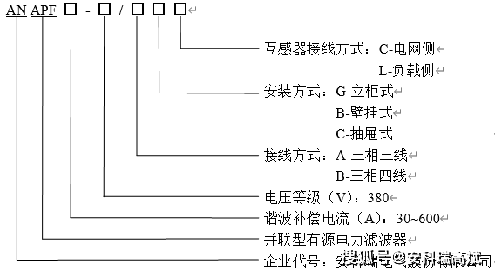

有源滤波补偿类：ANAPF

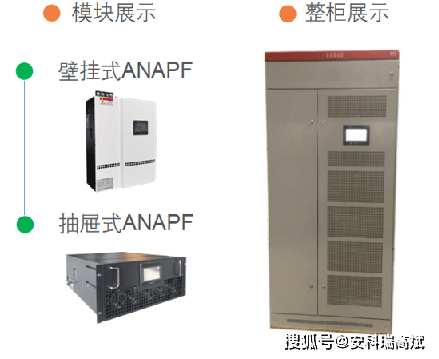

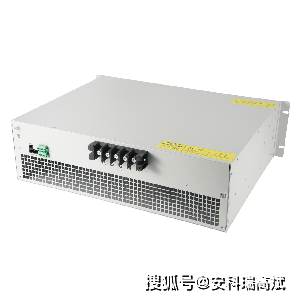

ANAPF 系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。其原理为：ANAPF 系列有源电力滤波器通过 CT 采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
参数介绍：
1) 额定电压：380V（-20%+20%）、660V（-20%～+20%）；
2) 额定频率：50Hz（-10% ~ +10%）；
3) 响应时间：全响应时间≤5ms，瞬时响应时间≤100μs；
4) 补偿方式：线性补偿；
5) 总谐波补偿率：≥ 95%；
6) 功能设置：只补偿谐波、只补偿无功、既补偿谐波又补偿无功；
7) 自身损耗：≤2.5%；
8) 效率：≥97.5%；
9) 工作温度：-10℃～+45℃；
10) 存储温度：-25℃～+60℃；
11) 海拔高度：≤1000m，1000m以上按GB/T 3859.2降容使用；
12) 相对湿度：5%-95%，无凝露；
13) 过载保护：自动限制到额定电流输出；
14) 工作模式：自动或手动；
15) 通讯接口： RS485、以太网、通讯功能可选；
16) 模块容量：30A/50A、75A、100A、150A、200A，同型号可直接并机；
17) 噪 音：≤65dB；
18) 防护等级：IP20；
19) 平均开关频率：20kHz；
20) 冷却方式：强制风冷。

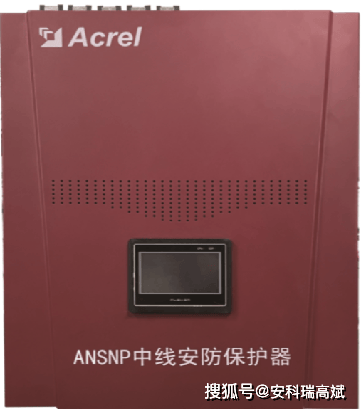

有源滤波补偿类：ANSNP
主要技术指标：

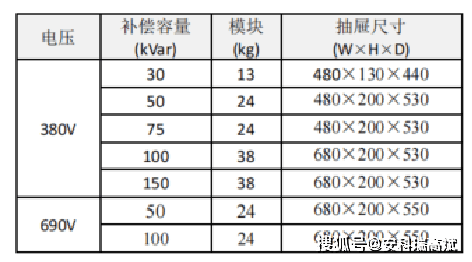

有源无功补偿类：ANSVG
