元器件在电路图和 PCB 中通常以字母 + 数字的形式命名，例如 R1、C5、U3 等。其中的字母代表元件种类，数字用于区分多个同类元件。本文简要介绍一下常见元器件字母的含义，以及实物图和对应的符号图。（注：本文参考图来自立创商城）

1.常见元器件字母含义

以下是常见元器件字母的含义（适用于 PCB、电路图等）：

符号	名称	功能描述	典型示例 / 应用场景
R	电阻（Resistor）	限制电流、分压、阻抗匹配	R1=1kΩ（限流电阻）、R2=100Ω（分压电阻）
C	电容（Capacitor）	存储电荷、滤波、耦合信号、通交流隔直流	C1=10μF（电解电容，电源滤波）、C2=10nF（陶瓷电容，高频滤波）
L	电感（Inductor）	储能、滤波、通直流阻交流、抑制高频噪声	L1=1mH（电感线圈，电源滤波）、L2=10μH（扼流圈）
U	集成电路（IC）	集成多个晶体管 / 元件的功能模块，实现放大、运算、控制等复杂功能	U1=STM32F103（单片机）、U2=LM358（运算放大器）
Q	晶体管（Transistor）	电流放大、开关控制（三极管、场效应管等）	Q1=S8050（NPN 三极管，放大电路）、Q2=IRF540（MOS 管，电源开关）
D	二极管（Diode）	单向导电、整流、稳压、保护电路	D1=1N4007（整流二极管）、D2=1N4733（稳压二极管）
LED	发光二极管	电能转光能，指示电路状态	LED1（电源指示灯，红色 / 绿色）
J/CON	连接器 / 接口（Connector）	连接外部设备或电路板（插座 / 插头）	J1=USB接口、CON2=排针插座（用于排线连接）
P/PH	排针（Pin Header）	单排 / 双排针，用于板间连接或调试	P1=2.54mm间距排针（适配杜邦线）
SW/S	开关（Switch）	控制电路通断（按钮、拨动开关等）	SW1=轻触开关（按键电路）、S2=拨动开关（模式选择）
K/RLY	继电器（Relay）	电磁控制开关，用于高电压 / 大电流电路的隔离控制	K1=5V继电器（控制电机启停）
T	变压器（Transformer）	电压变换、阻抗匹配、电气隔离	T1=220V/5V电源变压器
F/FUSE	保险丝（Fuse）	过流保护，电流超过阈值时熔断断开电路	F1=2A保险丝（电源输入保护）
Y/XTAL	晶振（Oscillator）	提供稳定时钟信号（石英晶体或陶瓷晶体）	Y1=8MHz晶振（单片机时钟源）
M	电机（Motor）	电能转机械能，驱动设备运转	M1=直流电机（机器人驱动）、M2=步进电机
TP	测试点（Test Point）	用于电路调试时测量信号的焊点	TP1（测量电压波形）
BT	电池（Battery）	提供直流电源	BT1=CR2032（纽扣电池，备用电源）
VR	可变电阻（Potentiometer）	阻值可调，用于调节电流 / 电压	VR1=10kΩ电位器（音量调节）
X	非标准连接器	特定场景下的自定义连接器（需在原理图中备注说明）	X1=自定义接口（厂商专用连接器）

 2.常见元器件实物和符号图（列举一些）

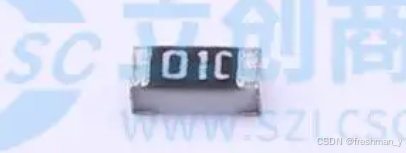

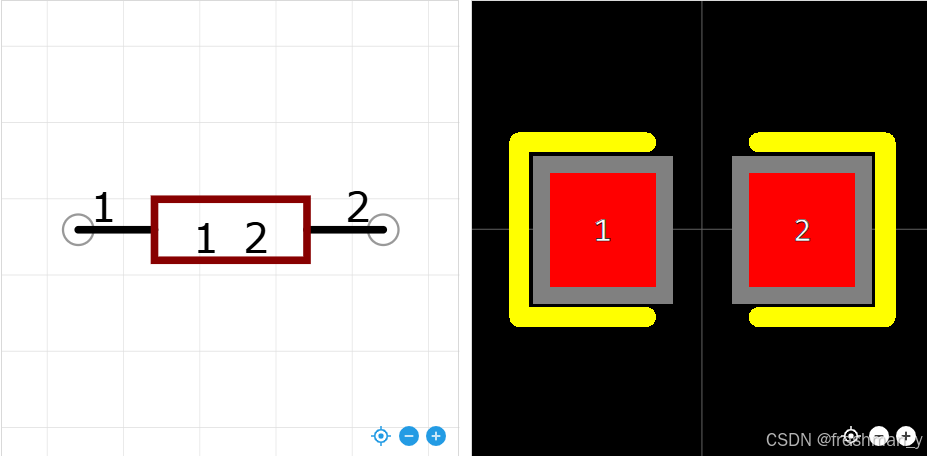

 R 电阻（Resistor）

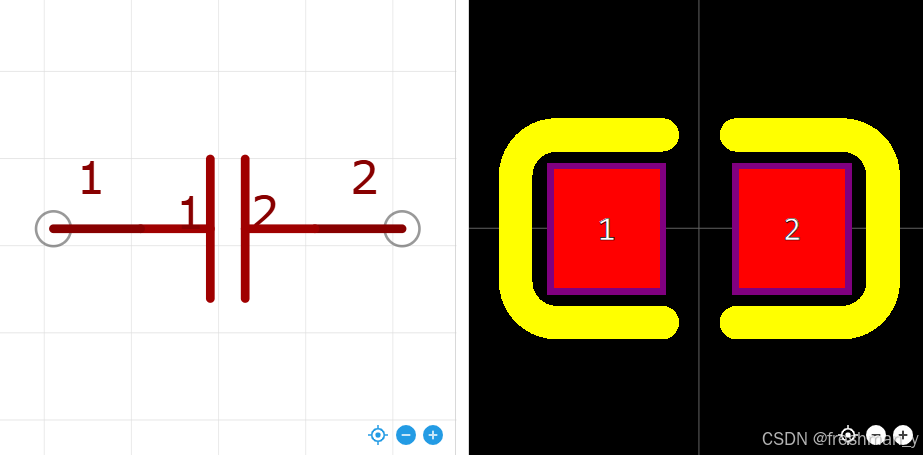

 C 电容（Capacitor）

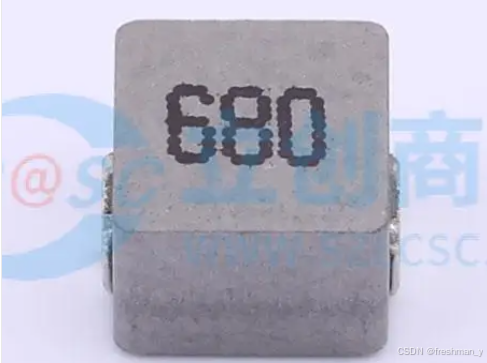

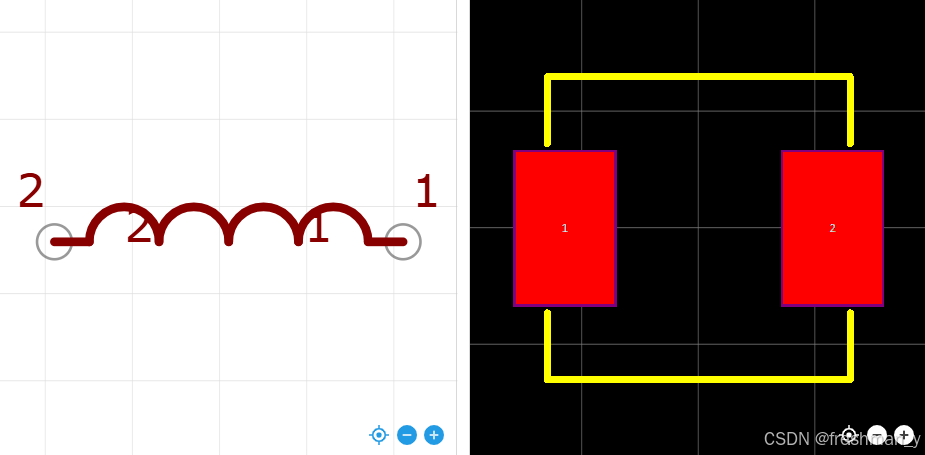

 L 电感（Inductor）

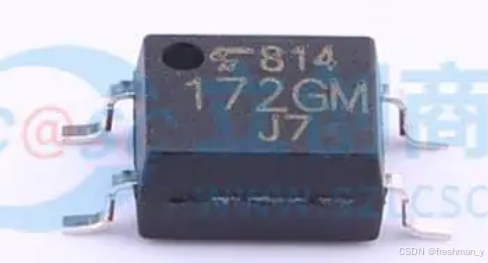

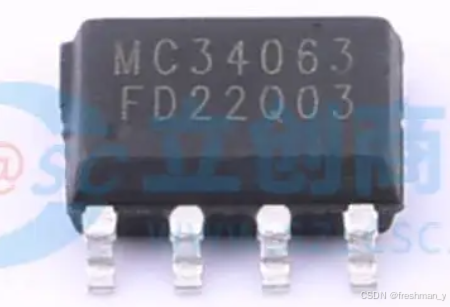

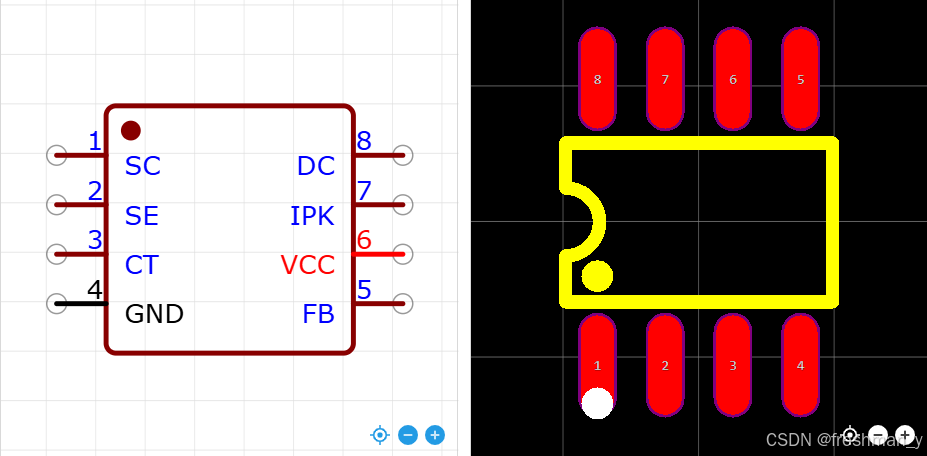

 U 集成电路（IC）

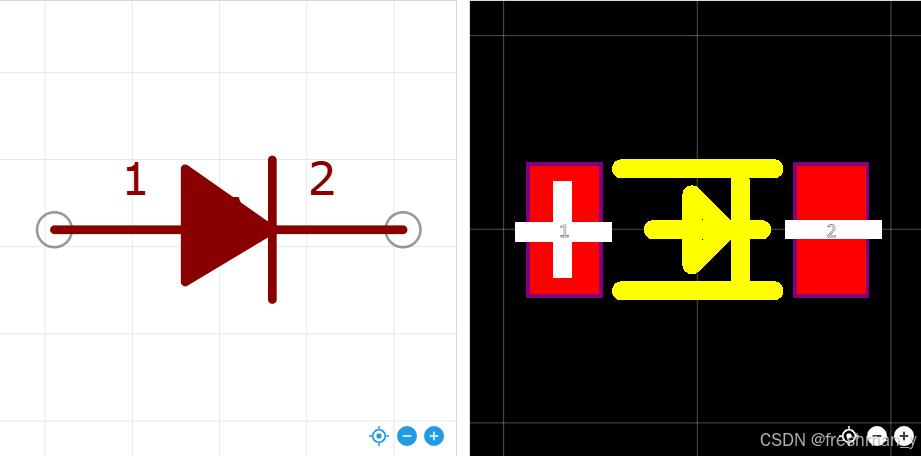

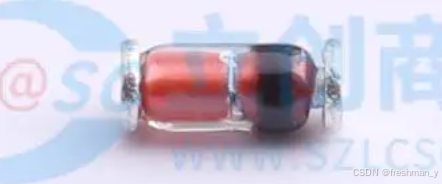

D  二极管（Diode）

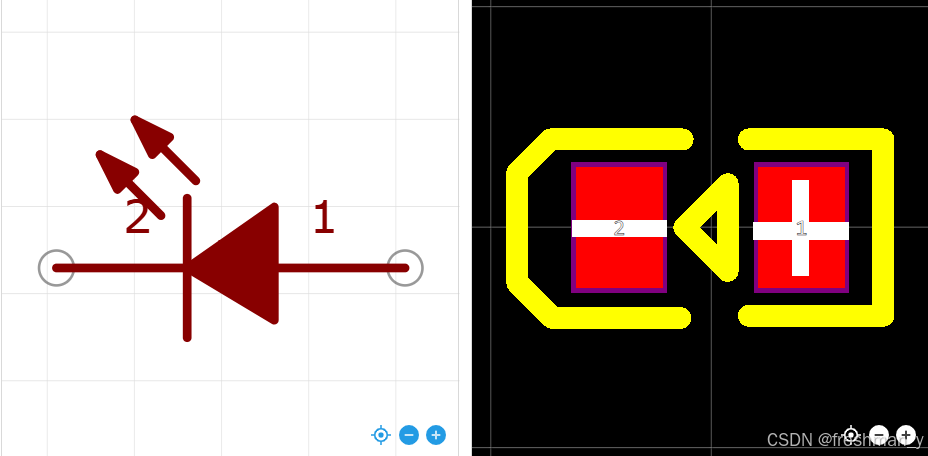

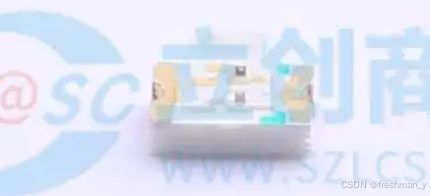

 LED  发光二极管

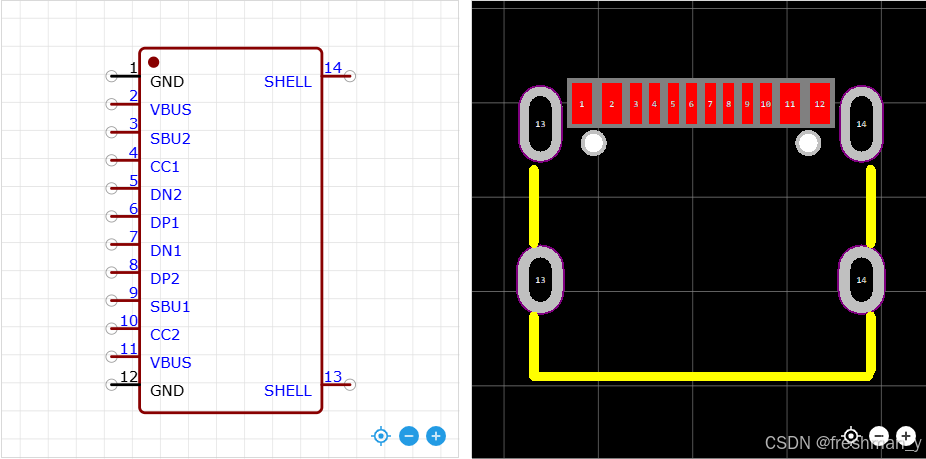

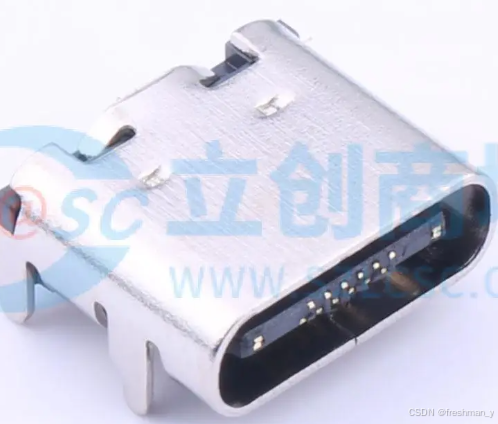

 J/CON   连接器 / 接口（Connector）

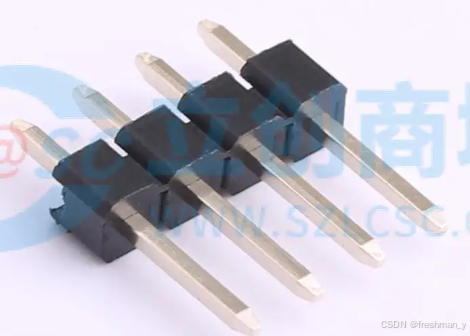

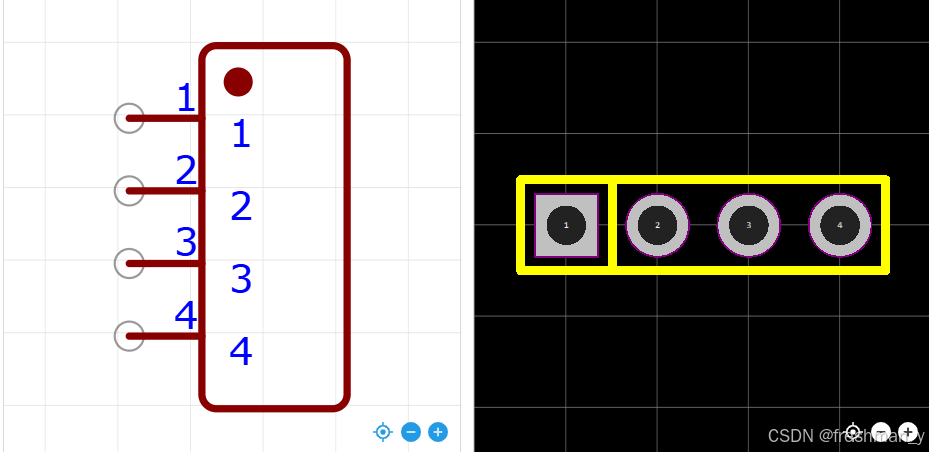

 P/PH   排针（Pin Header）

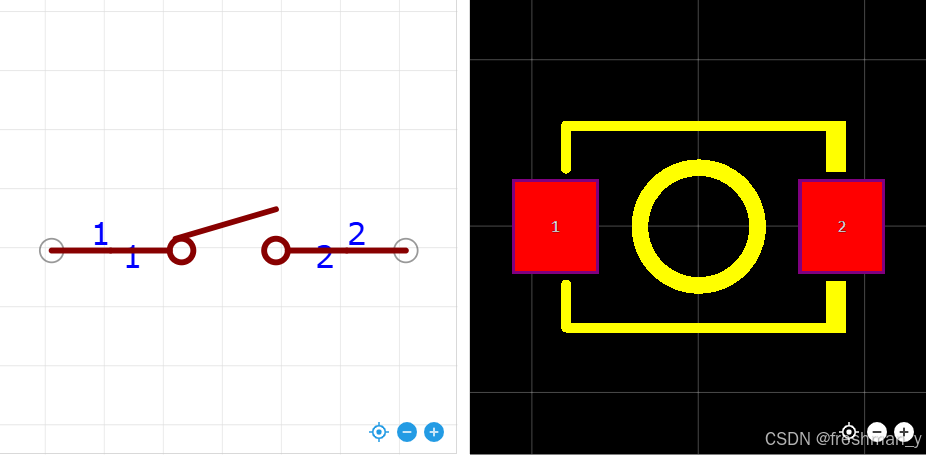

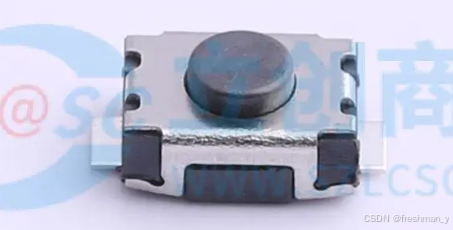

 SW/S   开关（Switch）

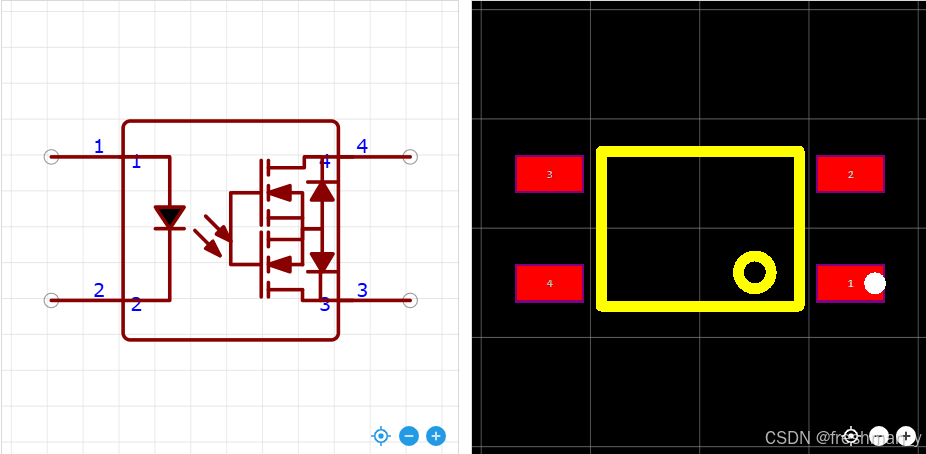

 K/RLY  继电器（Relay）

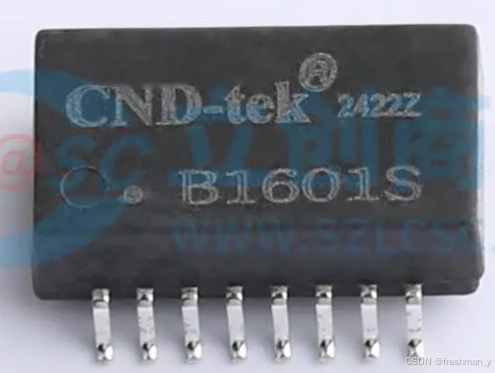

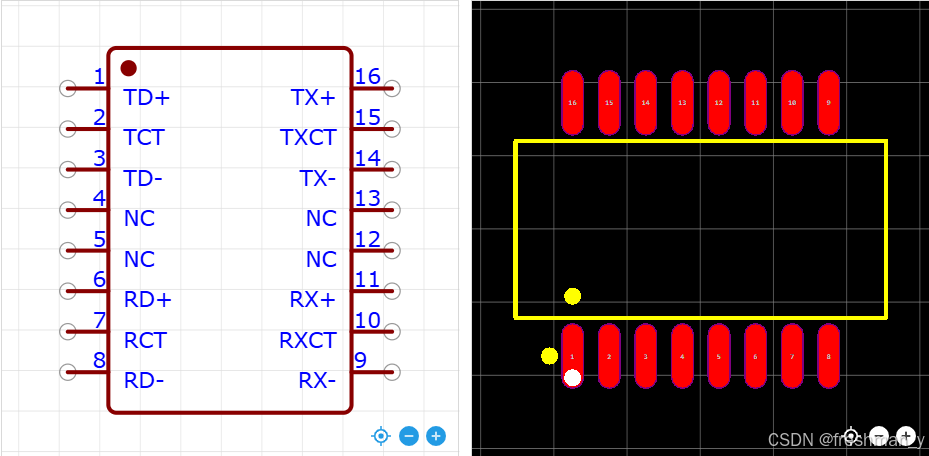

 T  变压器（Transformer）

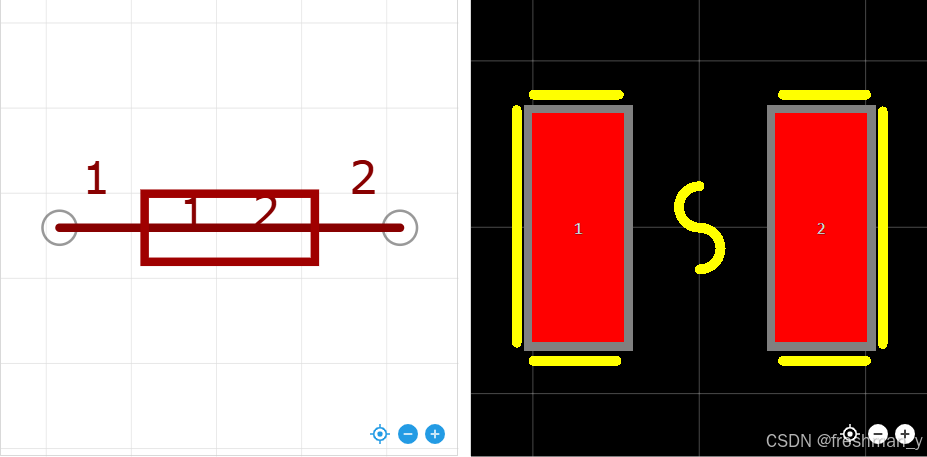

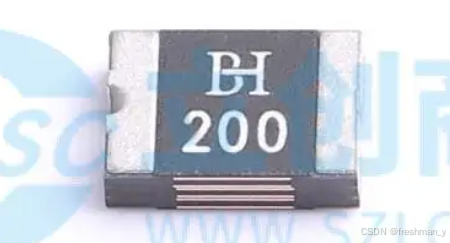

F/FUSE   保险丝（Fuse）

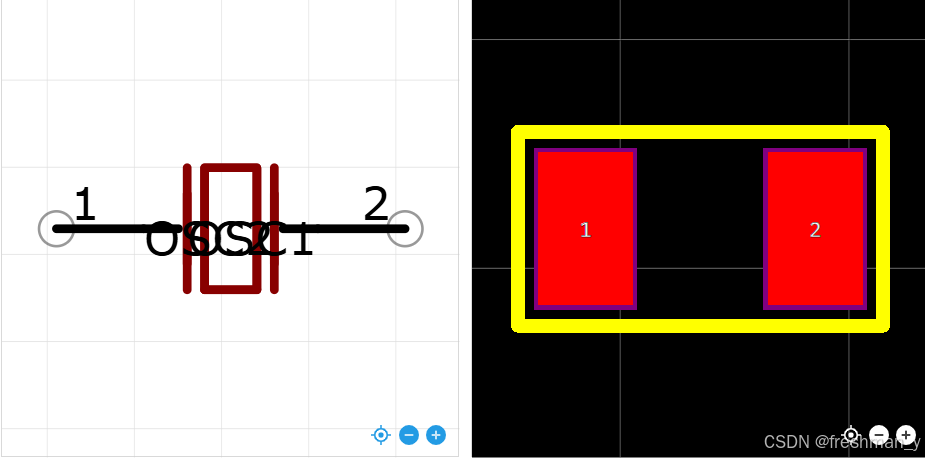

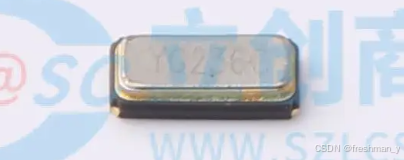

Y/XTAL   晶振（Oscillator）

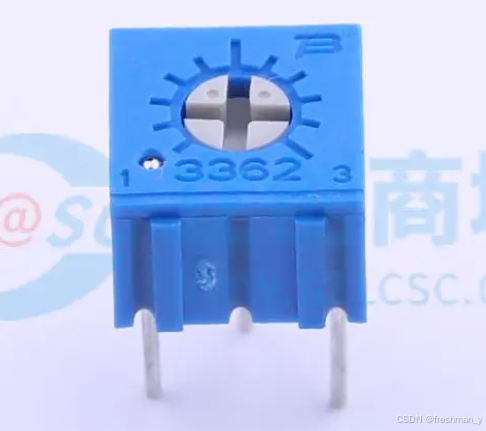

VR   可变电阻（Potentiometer）
