在大规模服务器部署时，面对成百上千台服务器，通过手动插入光盘或者USE驱动器来安装操作系统无比繁琐，让大量工程师在现场挨个安装系统也不切实际，PXE的出现使得网络远程批量自动安装和配置操作系统成为现实。

什么是PXE？PXE有哪些特点与优势呢？

PXE（Pre-boot Execution Environment，预启动执行环境）是由Intel设计的协议，它允许计算机通过网络启动。这个协议工作在Client/Server模式下，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。

相比其他工具，PXE更好地解决了以下问题：

• 自动化：PXE允许自动安装和配置操作系统，减少了手动操作的工作量。
• 远程实现：通过网络远程安装操作系统，无需物理介质，方便管理远程服务器。
• 规模化：特别适用于大规模服务器部署，可以同时装配多台服务器。

总之，PXE特别适用于大规模服务器部署和自动化操作系统安装 。

既然PXE是一种强大的工具，它是如何工作、配置的呢？

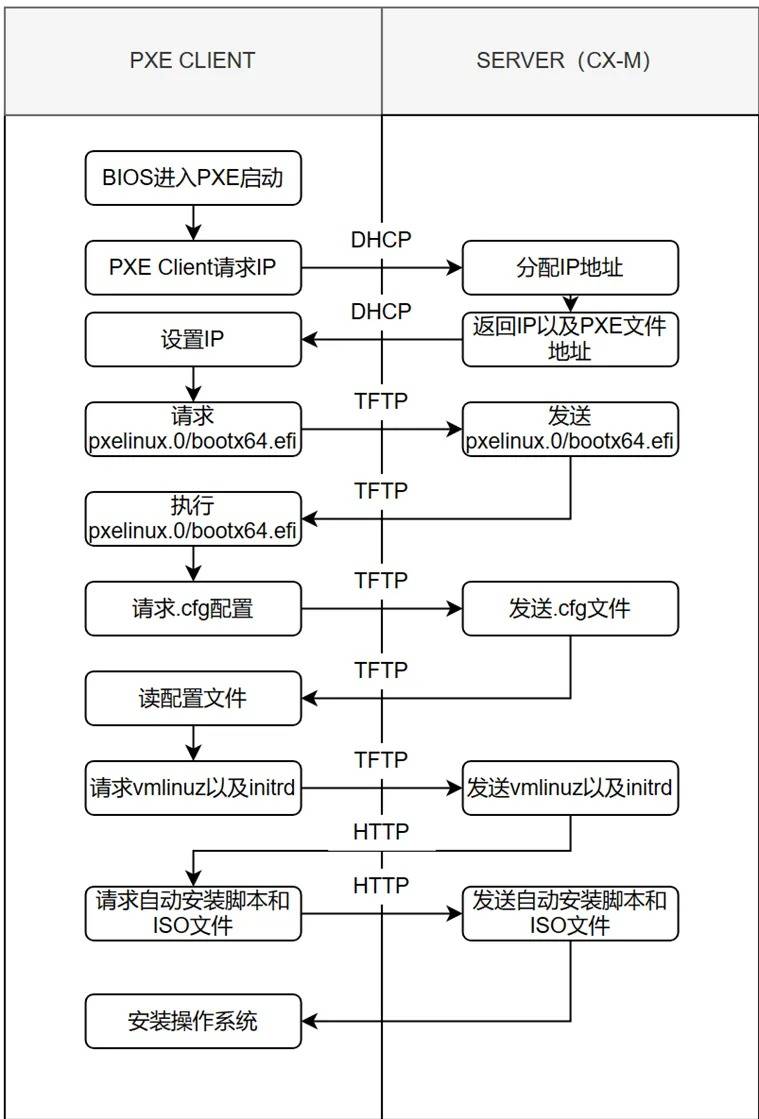

工作原理

1. PXE启动：当终端进入网卡启动时，会发送一个特殊的PXE启动请求到本地网络上的DHCP服务器。
2. DHCP服务：DHCP服务器收到PXE启动请求后，会向计算机发送DHCP响应，DHCP响应包含了计算的网络配置信息，以及PXE引导服务器的IP地址——TFTP Server（Trivial File Transfer Protocol）。
3. TFTP传输：计算机收到DHCP响应后，会使用TFTP从Server下载引导文件——pxelinux.0或者bootx64.efi。
4. 加载引导文件：计算机加载并执行从TFTP下载的引导文件。引导文件通常是一个小型的Linux内核，能够连接到PXE服务器并获取操作系统镜像。
5. 获取配置信息：引导文件连接到PXE服务器后，会通过TFTP发送请求以获取更多的配置信息。
6. 获取操作系统镜像：PXE服务器根据计算机的请求，将系统镜像发送给计算机。
7. 操作系统加载：一旦操作系统映像文件下载完成，计算机会加载并执行该映像文件。此时，计算机将完全从网络上运行操作系统，而无需本地硬盘上的安装。

注意：虽然PXE很好用，但启动时也需要满足以下条件

1. 网卡支持PXE，目前新出的网卡基本都支持，同时需要完成BIOS的启动项配置。
2. 传统启动模式（Legacy）下，PXE客户端会请求pxelinux.0；UEFI启动会请求bootx64.efi。
3. 也可以采用nfsboot方式，该流程采用的是ISO镜像下载再安装的方式。

由于星融元交换机的开放性，PXE Server所需的组件能全部部署在CX-M上，即一台CX-M设备即可满足PXE的需求。
