一、核电站模型，核能发电模型，核岛模型总体概览

1、增加核电站模型，核能发电模型，核岛模型看点是目的，为此，从两个方面入手：一是整个模型精工细作，体现细节，并且追求质感的真实性和可观赏性。二是逼真的结构展示是模型追求的要点，所以，制作灯光演示环节。模型油漆材料为进口汽车烤漆：模型喷漆技术为多道环节，经过抗氧化表面处理，以便增强漆膜的黏附牢度。可动部分的动力为减速电机，达到合适的转速输出。

2、核电站模型，核能发电模型，核岛模型在材料采用工程硬塑、金属构件、珠光有机玻璃技术为主，配灯光演示控制系统。制作工艺上以焊接或螺丝紧圊。

3、模型在运输、包装上采用泡沫挤压固定，施工现场安装。

4、模型可接触部分电压不高于12V。

5、模型管路采用灯光流动演示（管道分色）。部分模型部件可用电脑雕刻机切割制作，部分是纯手工制作。

压水堆AP1000核电站模型 核电站模型，核能发电模型，核岛模型总体概览

二、核电站模型，核能发电模型，核岛模型制作效果

(1)全方位仿真演示，直观效果好；

(2)耐压性强，可防老化脱胶；

(3)刚柔并举，防潮防裂：

(4)传动部分，铜质构件，防锈耐用：

(5)逻辑电路，弱电控制，安全可靠：

(6)结构齐全，色彩与实物色彩相匹配．

三、核电站模型，核能发电模型，核岛模型制作说明清单

（一）、核电厂沙盘模型核电厂厂区按功能分成：主厂房区，包括核岛和常规厂房；三修区，包括机修、电修、仪修厂房及室外场地；脏物区，包括弱放射性废液处理厂房、放射性固体废物暂存库、放射性机修、特种车库等；仓库区，包括设备材料库、油库和化学试剂库等；厂前区，包括办公楼、食堂、培训中心、接待展览中心、警卫营房、公安楼、消防站和汽车库等；开关站，扩建工程预留场地；厂区出入口，包括人流出入口和货流出入口；围墙等。以压水堆为热源的核电站，它主要由核电站厂房、核岛和常规岛组成；压水堆核电站厂房由核岛、汽轮机厂房、附属厂房、柴油发电机厂房和放射性废物厂房。核岛由安全壳厂房、屏蔽厂房和核辅助厂房组成,核岛中的四大部件是蒸汽发生器、稳压器、主泵和堆芯.安全壳厂房；屏蔽厂房；屏蔽厂房与安全壳厂房；辅助厂房；汽轮机厂房；柴油发电机厂房；放射性废物厂房。

（二）、核电站模型AP1000MW压水堆核电站模型以压水堆为热源核电站，由核电站厂房、核岛和常规岛组成；压水堆核电站厂房由核岛安全壳、汽轮机厂房、附属厂房、柴油发电机厂房和放射性废物厂房。核岛由安全壳厂房、屏蔽厂房和核辅助厂房组成,核岛中的四大部件是蒸汽发生器、稳压器、主泵和堆芯。在核岛中的系统设备主要有压水堆本体，一回路系统，以及为支持一回路系统正常运行和保证反应堆安全而设置的辅助系统。常规岛主要包括汽轮机组及二回等系统。1.核电站厂房

（1）安全壳厂房：是安全壳容器以及该容器内所含的所有结构；屏蔽厂房: 是环绕安全壳容器的结构和环形区域;

（2）辅助厂房:是为位于安全壳厂房外的安全相关抗震Ⅰ类机械和电气设备提供保护和隔离; 设备和系统有: 主控室、仪控系统、电气系统、燃料吊装区、燃料厂房、乏燃料水池、机械设备区、安全壳贯穿区和主蒸汽、给水阀门隔间.

（3）汽轮机厂房:厂房内不含安全相关设备；

（4）柴油发电机厂房;

（5）放射性废物厂房:包括各类废料在处理前的隔离储存设施、移动式废物系统的处理设施和将经处理的废物贮存装入输送和处置容器的设施。

2.核岛系统核岛主要设备由核反应堆、蒸汽发生器、稳压器、主循环泵以及相应的管道等组成。

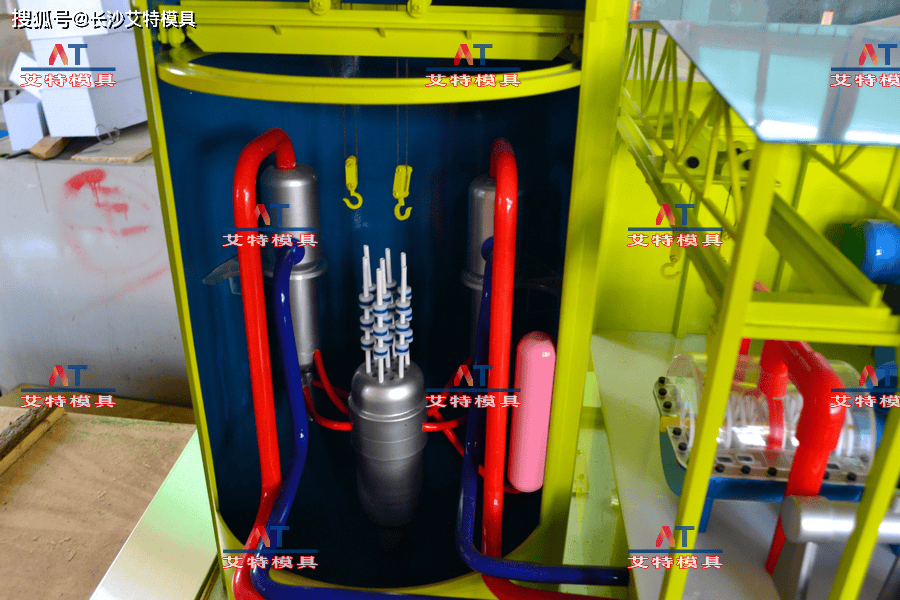

（1）核反应堆：它由堆芯组织、堆内构件、压力容器和控制棒驱动机构等主要部件组成；

（2）蒸汽发生器：立式倒“U”形管自然循环结构形式。它由一次侧下封头、管板、U形管束和二次侧筒体、汽水分离装置等组成。

（3）稳压器:结构呈钟罩形筒体。顶部设有安全阀，卸压阀喷雾装置，底部设置电加热元件。

（4）主冷却剂泵:由泵壳、叶轮、转轴部件、密封部件，飞轮和电机等组成。

（5）主冷却剂管道：主冷却剂管道包括连接压力容器，蒸汽发生器、主泵的热端和冷端管段。
