试样支架用玻璃,塑料等材料制造.悬挂试样的材料不能用金属,而应用纤维等绝缘材料.

• 试验时间

试验时间根据不同产品规范确定, 一般来说,为2/4/6/8/24小时, 大于24小时为24小时的整数倍。

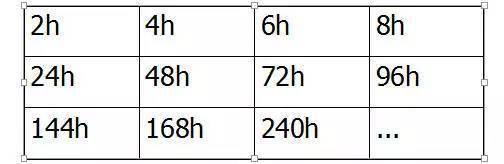

例如：

• 试验后样品处理

试验结束后取出试样,在室内自然干燥0.5~1小时,然后用温度不高于40摄氏度的清洁流动水轻轻冲洗,以除去残留的盐雾溶液,再立即吹风机吹干.

五、试样评级

• 评级标准选择

• 一些专有名词解释

阳极镀层: 指覆盖层对基体呈阳极性的镀层。即覆盖层比基材金属活泼,如果发生电化学反应,覆盖层先腐蚀.例如,钢上镀锌等。

阴极镀层:指覆盖层对基体呈阴极性的镀层。即覆盖层不及基材金属活泼,如果发生电化学反应,基体金属先腐蚀.例如,钢上镀锡等。

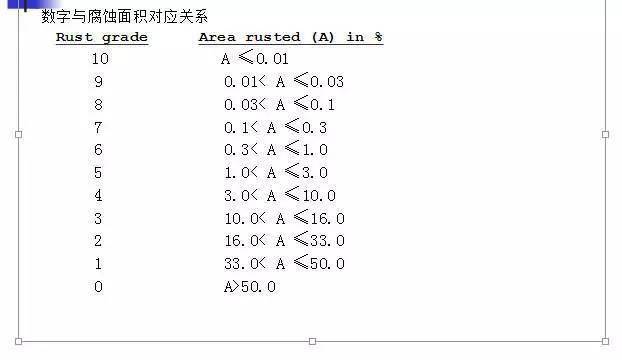

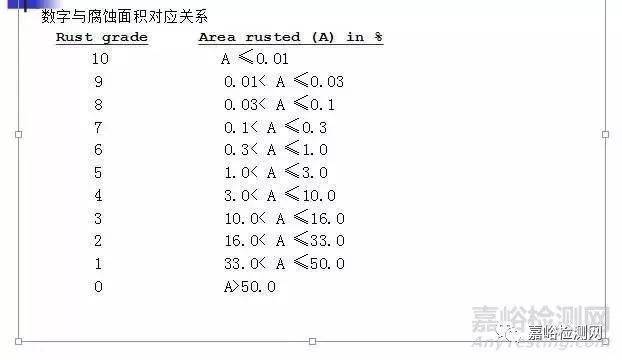

• ASTM D610-01

评定结果一般由一个数字和一个字母组成，如　6-S, 4-P．前面数字表示腐蚀面积，后面字母表示腐蚀形态．具体解释如下：

腐蚀形态如下;

S Spot Rusting 几个大片腐蚀　

G General Rusting 尺寸有大有小的腐蚀

P Pinpoint Rusting 微小的点蚀

H Hybrid Rusting 几种形态的混合腐蚀

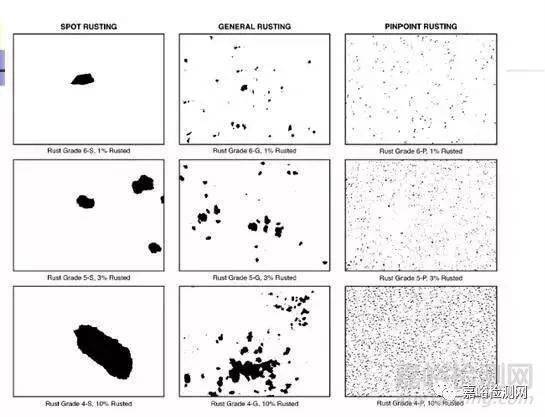

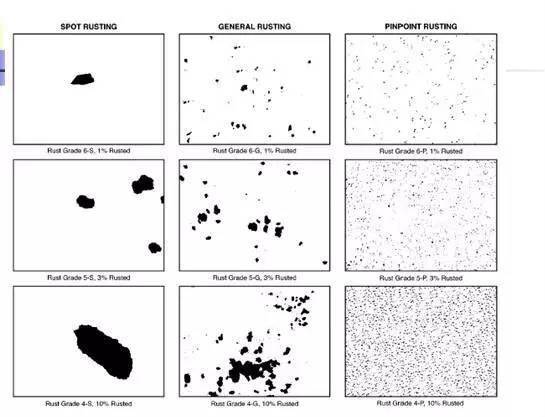

图示如下：

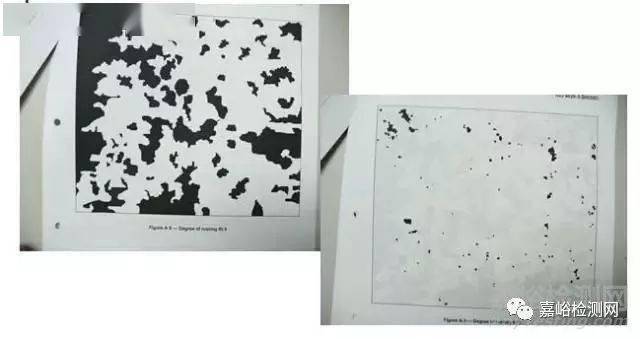

• ISO 4628-3:2003

评定结果为 Ri 后加一个阿拉伯数字，如 Ri6, Ri4．数字表示腐蚀面积

数字与腐蚀面积对应关系如下:

评级数　　　　　　腐蚀面积

Ri 0 　　　　　　　　０

Ri １ 　　　　　　０．０５

Ri ２ 　　　　　　０．５

Ri ３　　　　　　　　１

Ri ４　　　　　　　　８

Ri ５ 　　　　　　４０／５０

• ISO 10289:1999

评定结果一般由保护评级数(Rp)和外观评级数(RA)组成，如果只需要保护评级．外观评级可以省略。

保护评级数(Rp)表示镀层保护基体金属免受腐蚀的能力. 它通常由一个 0~10 的阿拉伯数字表示.该数字代表的是基体金属发生腐蚀的面积。

外观评级数(RA)表示覆盖层破坏的程度．它通常由一个 0~10 的阿拉伯数字加一个小写字母和一个大写字母组成.例如 6 m A, 4 s C．在上述评级中, 阿拉伯数字代表对应的覆盖层破坏面积. 小写字母代表覆盖层破坏程度的主观评价，大写字母代表覆盖层破坏类型。

（Rp, Ra 解释

R=Rating

p = protection 保护

a = appearance 外观）

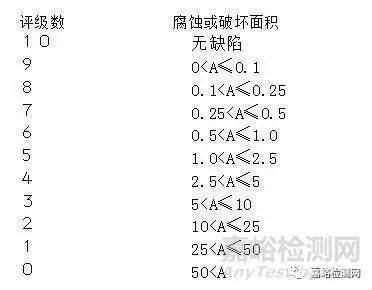

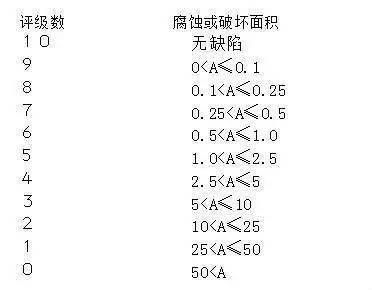

数字与腐蚀面积对应关系，如下图：

• 覆盖层破坏程度的主观评价

vs = 　非常轻度

s = 　轻度

m =　中度

x =　重度

• 覆盖层破坏类型的分类

A　覆盖层破坏所致的斑点和（或）颜色变化

B　很难看的见甚至看不见的覆盖层腐蚀所致的发暗

C　阳极性覆盖层的腐蚀产物　

D　阴极性覆盖层的腐蚀产物

E　表面点蚀

F　碎落，起皮，剥落

G　鼓泡

H　开裂

I　龟裂

J　鸡爪状或星状缺陷

• 评级举例1

轻微生锈超过表面1%,小于表面2.5%

Rp = 5

极小的表面蚀点导致整个表面轻度发暗

Ra = 0 s B , vs E.

评级举例2

试样上 0.3% 的面积出现基体金属腐蚀

Rp = 7

阳极性覆盖层的腐蚀产物覆盖总面积0.15%, 而且最上面电沉积层出现轻微鼓泡的面积超过总面积的0.75%

Ra = 8 vs C, 6 m G

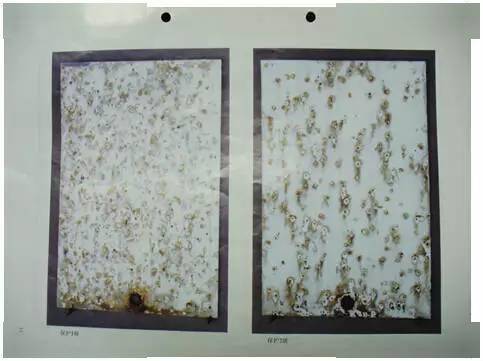

• 评级图例：

免责声明：本文系网络转载，版权归原作者所有。但因转载众多，或无法确认真正原始作者，故仅标明转载来源，如标错来源，涉及作品版权问题，请与我们联系，我们将在第一时间协商版权问题或删除内容！信息来源网络，稍作整理，不代表本工作室观点，仅做橡胶行业技术人员参考。本公众号以网摘为主，目的是做橡胶行业免费开放的交流平台，共同提高橡胶行业技术人员认知，没有任何商业目的。

点击下面蓝色“阅读原文”，了解本工作室详细信息！
