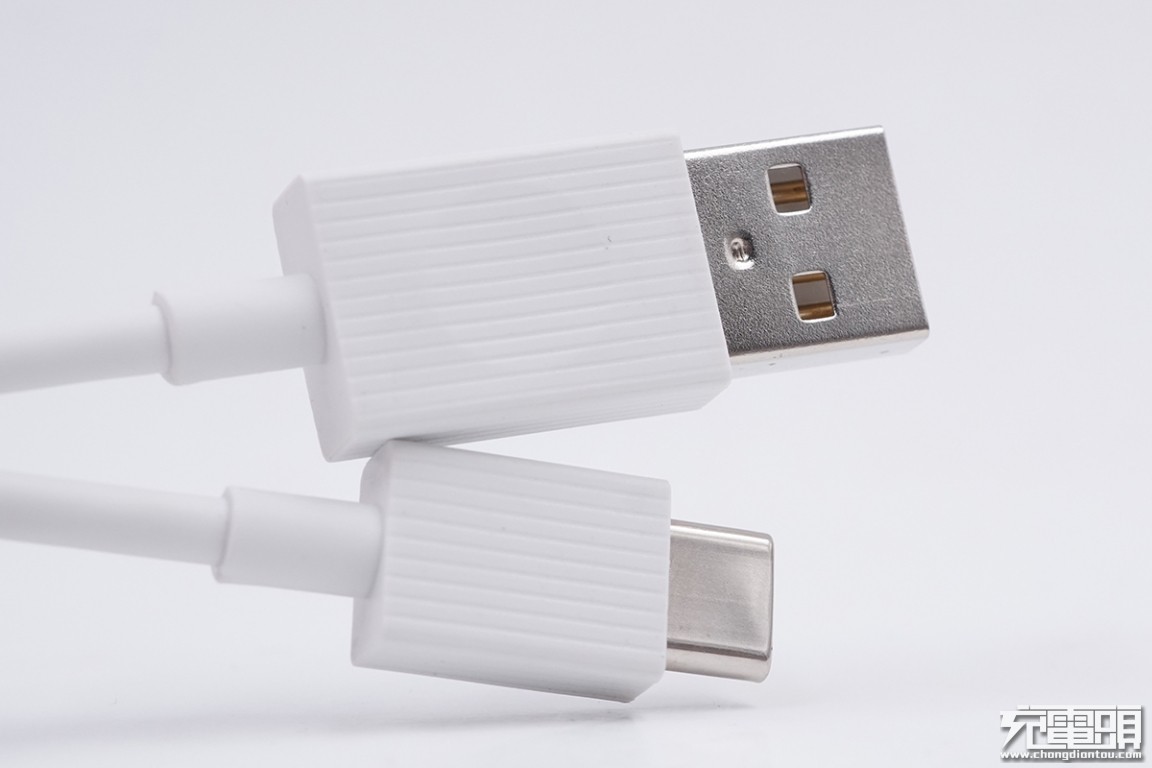

充电线接口特写。

新版移动电源外观与老版本没有太大的区别。整体可以分成3块胶材质壳体：最顶部为纯白色，下半部分由深灰色和浅灰色构成，深灰色这一面印有Smartisan的logo。

浅灰色的这一面布满凹槽条纹，手感舒适。

从侧面来看，外壳并不是均匀分成两部分的，其中深灰色外壳占的比稍微多一些。

输出接口侧，从左至有分别是电源按键、USB-A输出接口、USB-C双向快充接口。其中电源按键集成了电量指示灯功能，通过四种颜色显示，不同的颜色代表不同的电量状态。

底部是移动电源的参数信息，型号：P1000；输入：5V/3A、9V/2A、12V/1.5A；输出：5V/3A、9V/2A、12V/1.5A；电芯容量：10000mAh/38.5Wh，制造商为北京锤子数码科技有限公司。

通过对比发现，这款移动电源厚度不足一元硬币的二分之一。

与iPhone XS Max对比大小也可以发现，这款移动电源还是比较具有体积优势的。

电量指示灯特写。

使用ChargerLAB POWER-Z KT001检测USB-A接口的快充协议，显示支持APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等充电协议。

USB-A口给小米8充电，显示支持电压6.54V，电流2.66A，充电功率约17.45W，支持QC3.0快充。

USB-A口给IPhone XS充电，电压5.13V，电流2.35A，充电功率约12.09W。

USB-A口给华为P20 Pro充电，电压9.1V，电流1.32A，充电功率约为12.06W。

使用华为USB PD快充充电器给锤子这款移动电源充电，显示充电电压9.17V，充电电流1.86A，充电功率约17.1W，支持USB PD快充。

二、锤子10000mAh移动电源拆解

将移动电源内部电池和PCB板拆出来，电池上有温度探头；电池与PCB板之间采用镍带连接。

内部采用了力神的高压高密度类型的电芯，M74，均压3.85V，充电限制电压4.4V。

电路板采用10x10mm大电感，并打胶固定，可有效降低快充时的温升。按键前面有一颗多色LED，根据不同电量显示不同颜色，按键外围有泡棉遮光罩避免漏光。

电路板正面采用英集芯一体化芯片IP5328P，其内置开关管，控制器，快充协议及其他多种保护功能。

得益于高集成度，芯片外围器件少，所以IP5328P很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入/输出充电协议。值得一提的是，IP5328P不仅支持PD3.0/2.0快充，而且PPS还能5~12V自由调节。

充电头网了解到，采用英集芯IP5328P的产品还有格力移动电源、腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源等。

切换不同输出口的MOS管。

电池保护IC和保护MOS，共计5颗保护MOS管，有效降低内阻，减小发热提高效率。

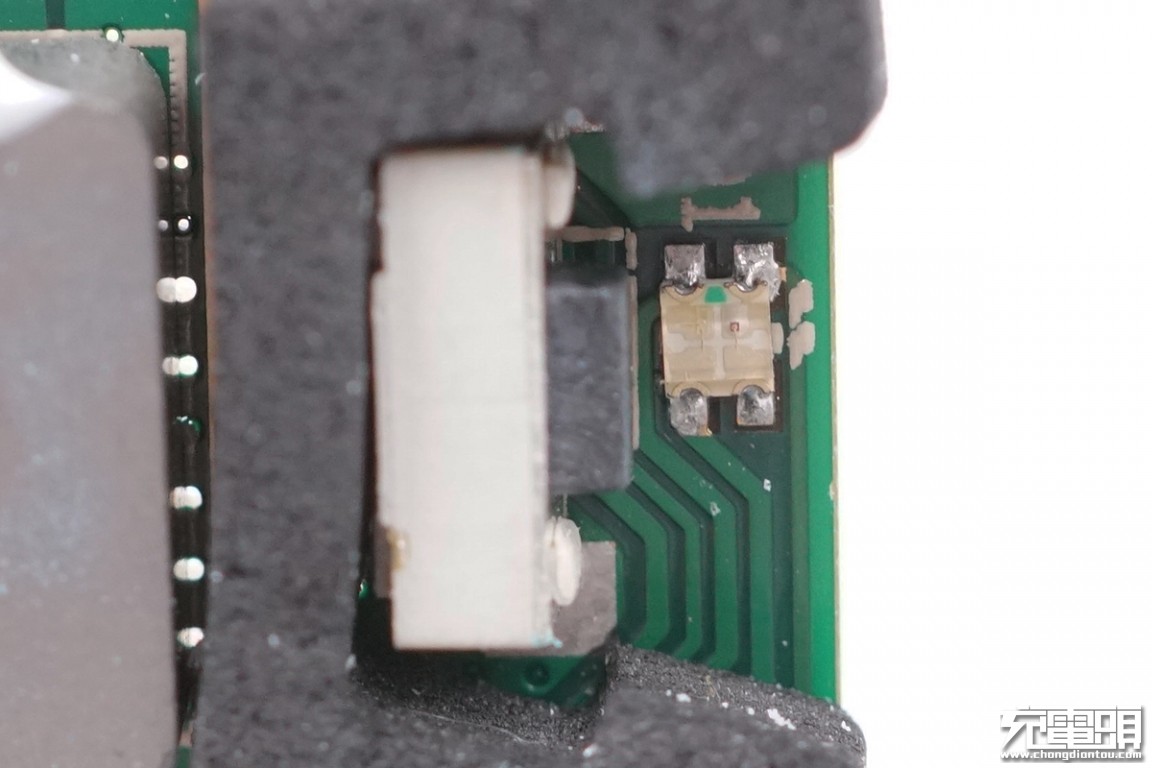

按键前方的多色发光二极管。

三色LED特写。

电路板背面有三颗并联的MOS管，和正面的MOS管和控制芯片组成电池保护板。

接口及按键特写。USB-A接口和USB-C接口均采用沉板焊接方式，降低PCB板整体的厚度。

充电头网拆解总结

锤子10000mAh移动电源新增了USB PD双向快充功能，解决了USB-C口不能输出的痛点。同时，也新增了很多其他快充协议，可以对iPhone、三星、小米、华为等手机实现快充，提升了用户的使用体验。

充电头网拆解发现，这款移动电源采用了力神高压、高能量密度电芯，减小产品的体积；主控芯片采用了高集成快充移动电源解决方案IP5328P，外围用料少，对减小产品体积也有很大的帮助，同时还支持电池过热保护功能，在温度异常时停止充放电，确保使用安全。
