5、当电缆桥架直线距离超过50m时，要有热膨胀措施。

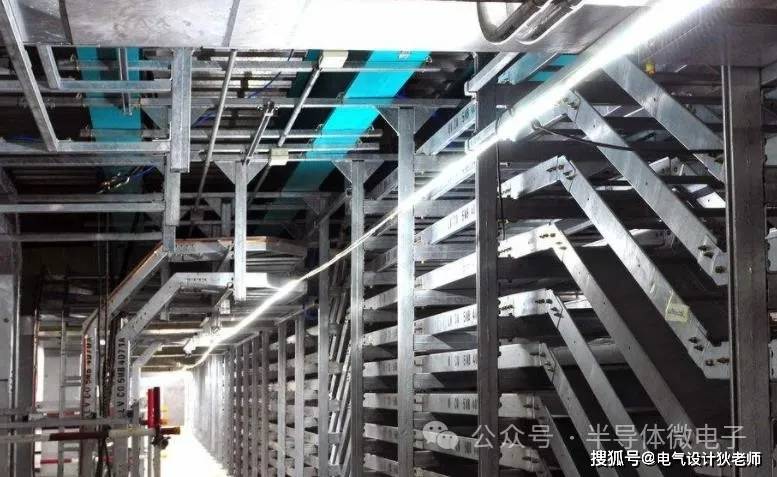

6、桥架按设计通常安装在管廊上或工艺管道的管架上。桥架的安装位置应该在工艺管道的上方或侧面，不能安装在工艺管道的下方。

7、仪表电缆桥架的支撑距离：XQJ型电缆桥架在装置上的支撑间距要小于允许最大负荷的支撑跨距。

8、桥架宽度：从电缆数量上考虑，要求选择的桥架宽度有一定余量，以便于今后增加电缆时使用。从最粗电缆的直角转弯上考虑，所选桥架的弯曲半径要大于最大电缆外径的10倍。

9、桥架内动力电缆和仪表电缆隔开敷设：在某一区间，动力电缆和仪表控制电缆数量相对于桥架容量都较小时，可放在同一桥架内，但必须隔开。

10、桥架内电缆固定：要求水平走向电缆每隔2m固定一次，垂直走向电缆每隔1.5m固定一次。

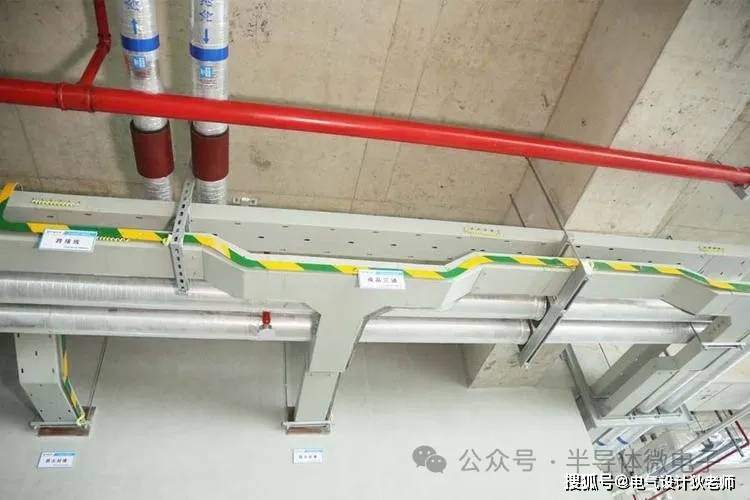

11、金属桥架接地：仪表用金属电缆桥架要可靠接地。长距离的电缆桥架每隔30-50m接地一次。

※ 02 电缆桥架施工标准：

11.1 主控项目

11. 1. 1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：

1 梯架、托盘和槽盒全长不大于 30m 时，不应少于 2 处与保护导体可靠连接；全长大于 30m 时，每隔 20m～ 30m 应增加一个连接点，起始端和终点端均应可靠接地。

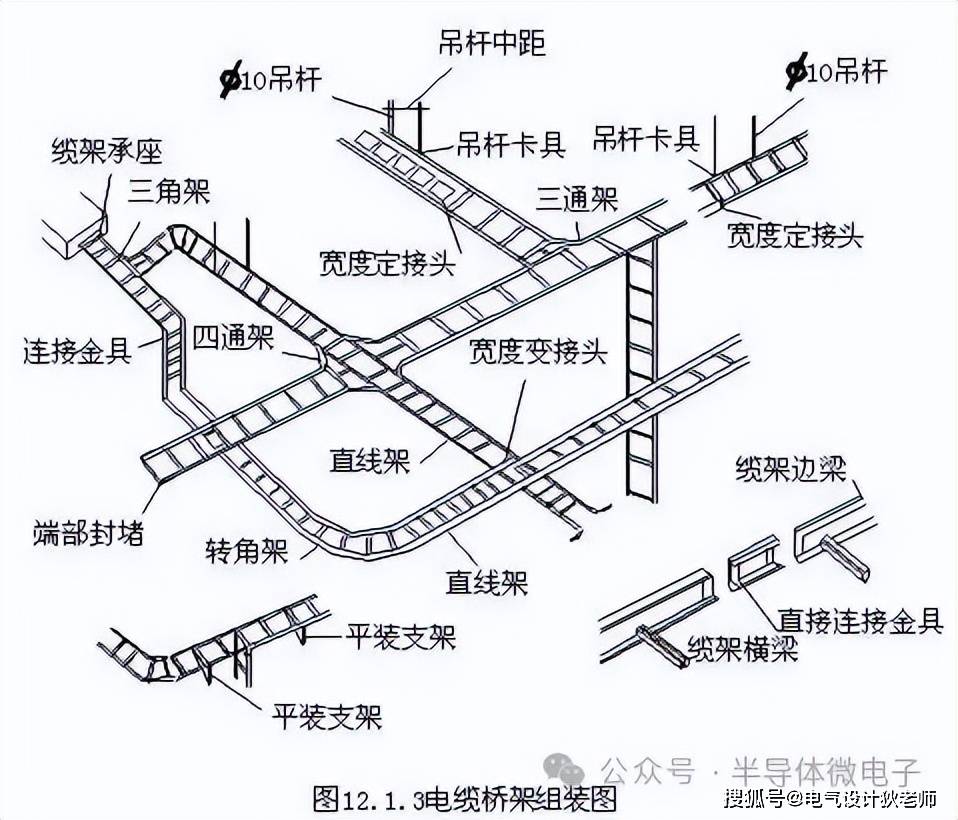

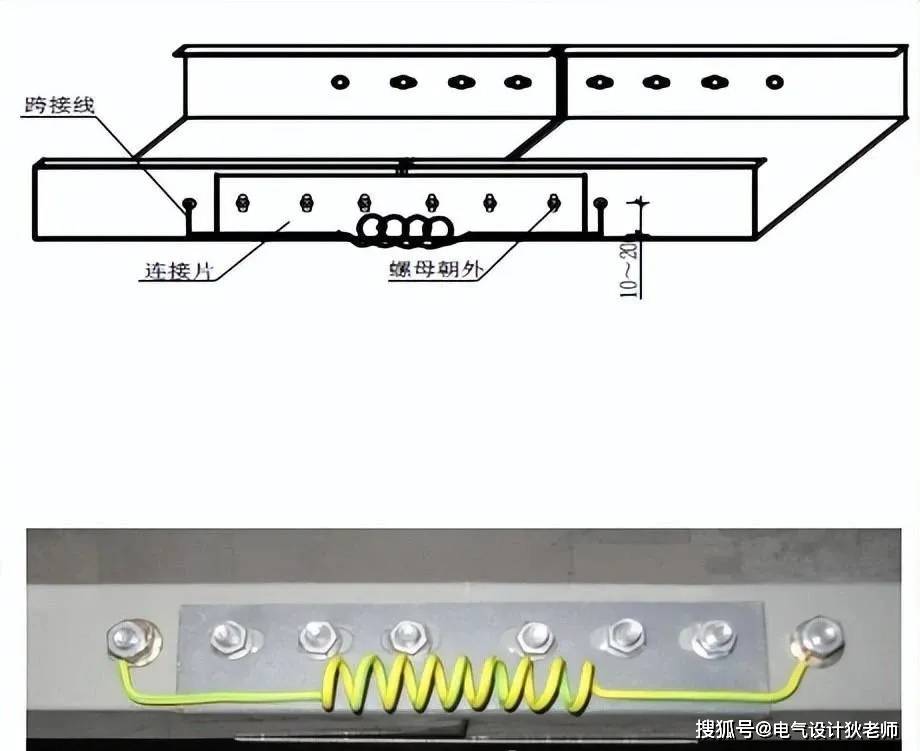

2 非镀铸梯架、托盘和槽盒本体之间连接顿的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3 镀铸梯架、托盘和槽盒本体之间不跨接保护联结导体肘，连接板每端不应少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。

检查数量：第 1 款全数检查，第 2 款和第 3 款按每个检验批的梯架或托盘或槽盒的连接点数量各抽查 10% ，且各不得少于 2 个点。

检查方法：观察检查并用尺量检查。

11. 2 一般项目

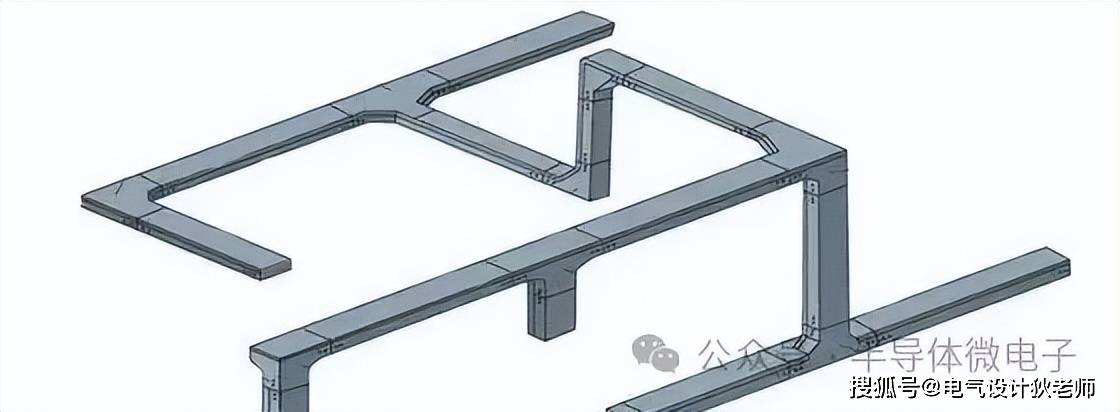

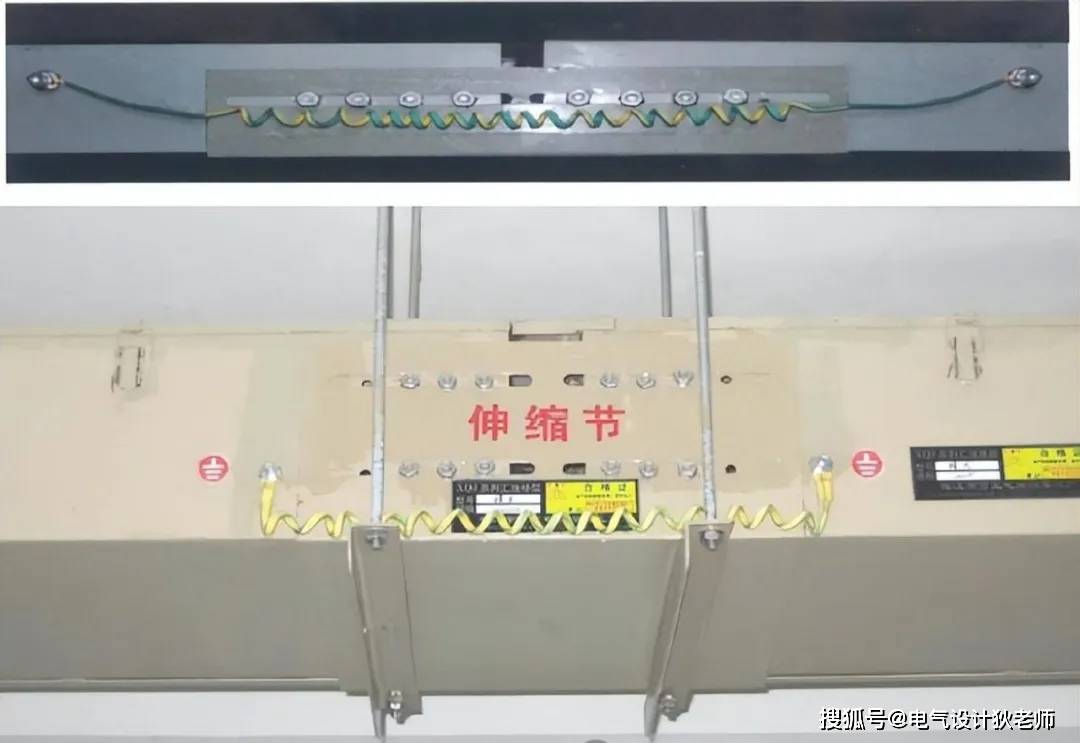

11.2. 1 当直线段钢制或塑料梯架、托盘和槽盒长度超过 30m ，铝合金或玻璃钢制梯架、托盘和槽盒长度超过 15m 时，应设置伸缩节；当梯架、托盘和槽盒跨越建筑物变形缝处时，应设置补偿装置。

检查数量：全数检查。

检查方法：观察检查并用尺量检查。

电气规范学习之桥架安装（桥架支架间距、桥架伸缩节不清楚的进）

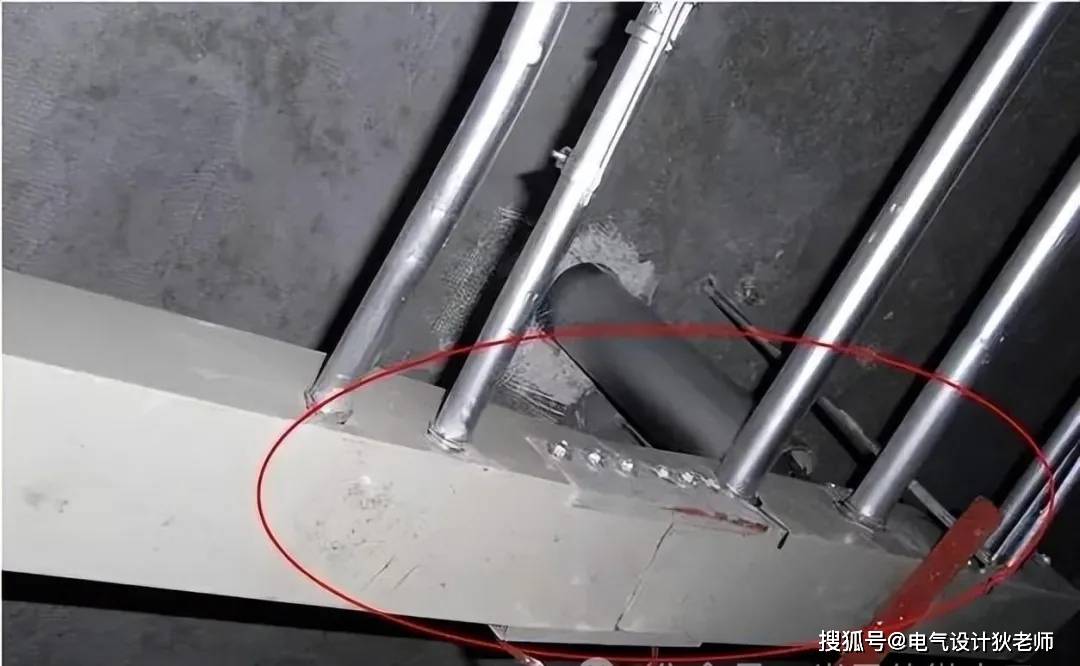

11.2.2 梯架、托盘和槽盒与支架间及与连接板的固定螺栓应紧固无遗漏，螺母应位于梯架、托盘和槽盒外侧；当铝合金梯架、托盘和槽盒与钢支架固定时，应有相互间绝缘的防电化腐蚀措施。

检查数量：按每个检验批的梯架或托盘或槽盒的固定点数量各抽查 10% ，且各不得少于 2 个点。

检查方法：观察检查。

3 敷设在电气竖井内穿楼板处和穿越不同防火区的梯架、托盘和槽盒，应有防火隔墙措施。

4 敷设在电气竖井内的电缆梯架或托盘，其固定支架不应安装在固定电缆的横担上，且每隔 3 层～ 5 层应设置承重支架。

5 对于敷设在室外的梯架、托盘和槽盒，当进入室内或配电箱（柜）时应有防雨水措施，槽盒底部应有泄水孔。

6 承力建筑钢结构构件上不得熔焊支架，且不得热加工开孔。

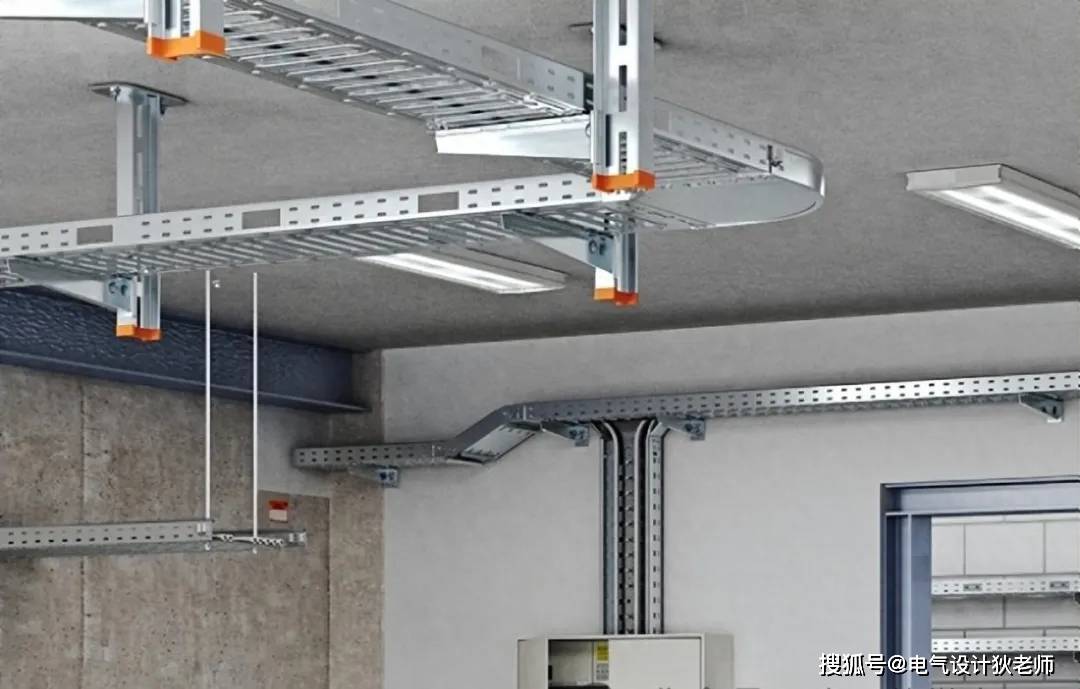

7 水平安装的支架间距宜为 1. 5m~ 3. 0m ，垂直安装的支架间距不应大于 2m 。

8 采用金属吊架固定时，圆钢直径不得小于 8mm ，并应有防晃支架，在分支处或端部 0. 3m~ 0. 5m 处应有固定支架。

检查数量：第 1 款～第 5 款全数检查，其余按每个检验批的支架总数抽查 10% ，且各不得少于 1 处并应覆盖支架的安装形式。

检查方法：观察检查并用尺量和卡尺检查。

11.2.4 支吊架设置应符合设计或产品技术文件要求，支吊架安装应牢固、元明显扭曲；与预埋件焊接固定时，焊缝应饱满；膨胀螺栓固定时，螺栓应选用适配、防松零件齐全、连接紧固。

检查数量：按每个检验批的支架总数抽查 10% ，且各不得少于 1 处，并应覆盖支架的安装形式。

检查方法：观察检查。

11. 2. 5 金属支架应进行防腐，位于室外及潮湿场所的应按设计要求做处理。

检查数量：按每个检验批的金属支架总数抽查 10% ，且不得少于 1 处。检查方法：观察检查。
