施工缝是工程结构中的薄弱部位，一旦设置或处理不当，轻则发生结构渗水，重则影响结构性能和安全。因此，施工缝不能随意设置，必须按照施工规范和方案要求在混凝土浇筑前确定。
一
施工缝的类型
混凝土施工缝的设置一般分为两种：水平施工缝和竖直施工缝。
1、水平施工缝：设置在竖向结构中，如设置在墙、柱或厚大基础结构。
2、垂直施工缝：一般设置在平面结构中，如设置梁、板等构件中。
二
施工缝的留设
施工缝留置原则：结构受剪力较小且便于施工的部位。
1、水平施工缝的留设应符合以下规定：
（1）地下室外墙：宜留在距基础结构顶面以上300~500mm，详见图1-1。

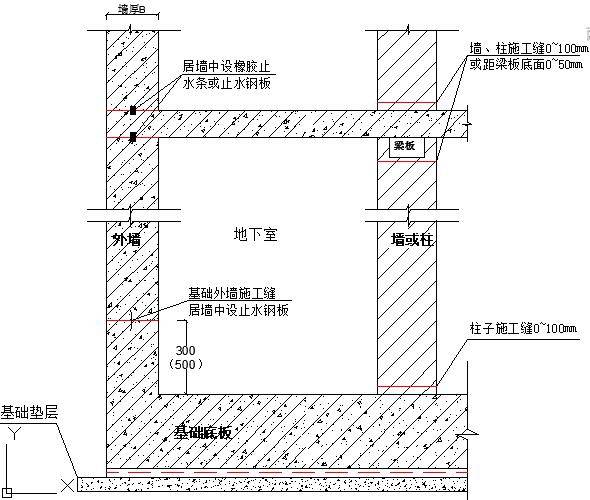

图1-1 墙、柱水平施工缝留设
（2）柱：宜留设在距基础、楼板结构上面表0~100mm或距梁、板底面0~50mm。详见图1-1、1-2、1-3、1-4、1-5做法。

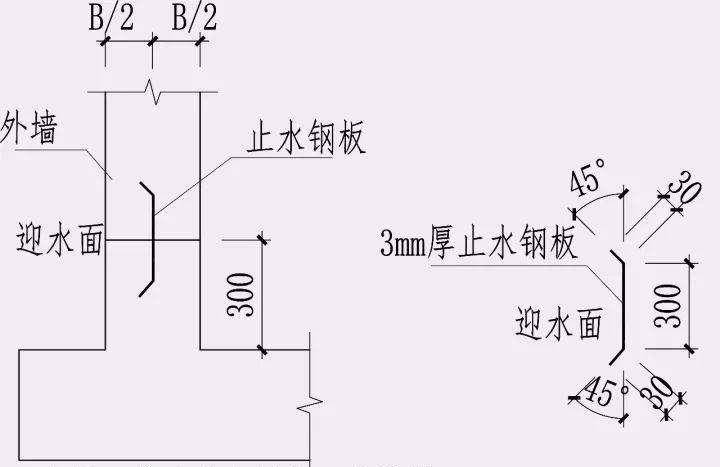

图1-2 施工缝止水钢板留设示意图

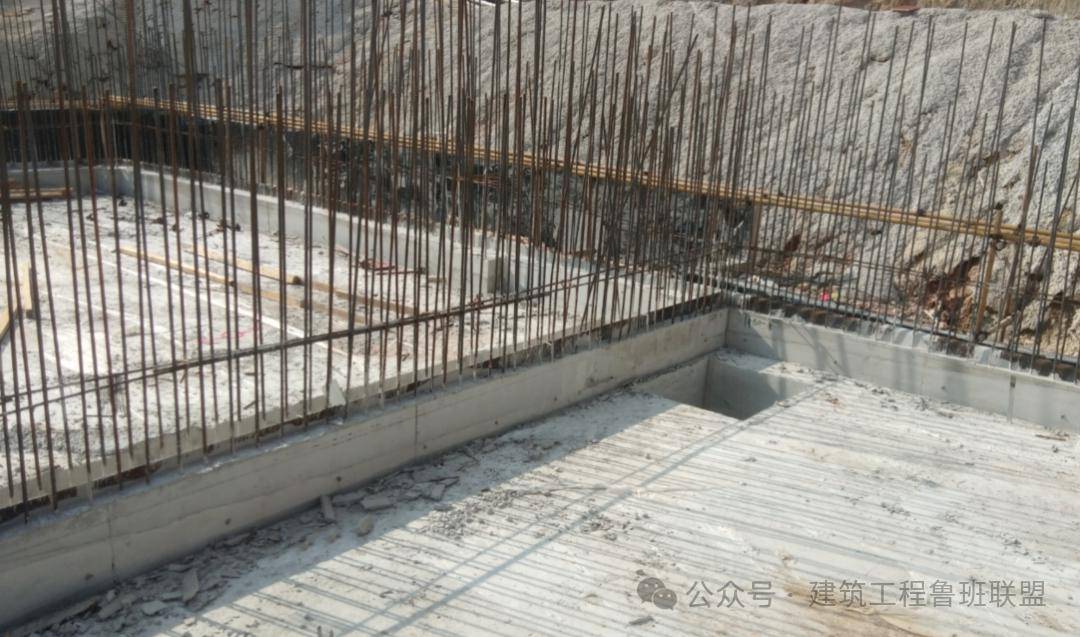

图1-3 基础外墙施工缝实例

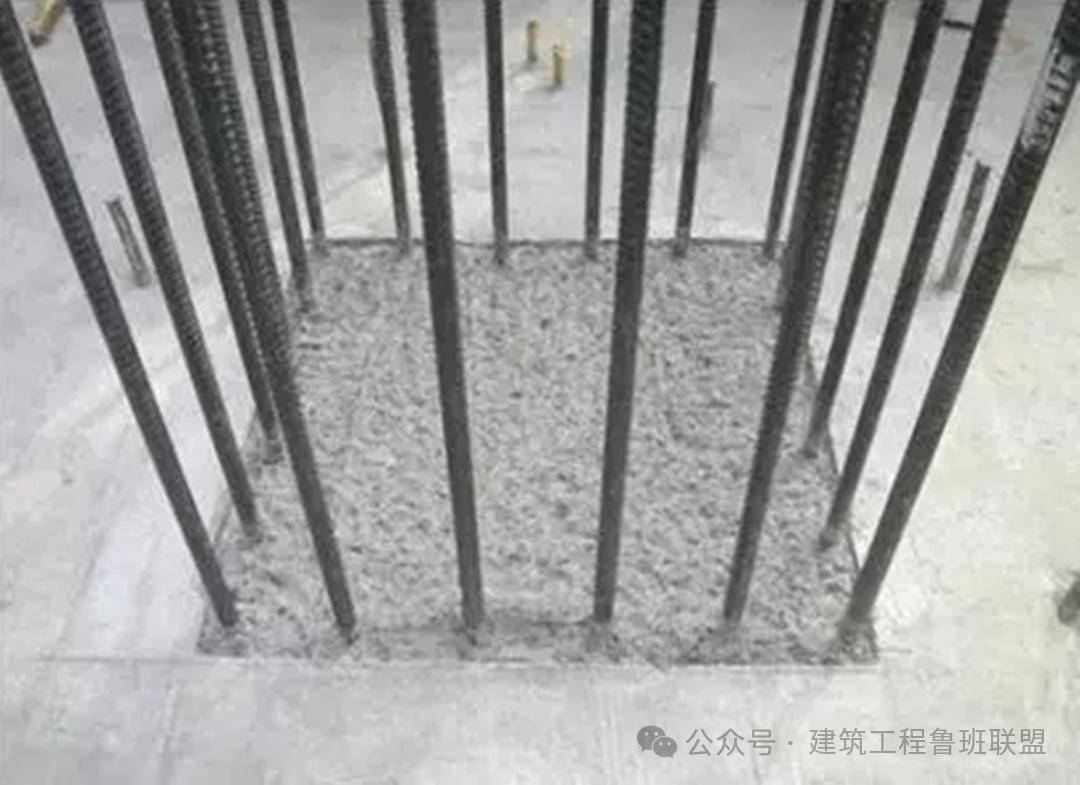

图1-4 柱子施工缝（与结构楼板平）

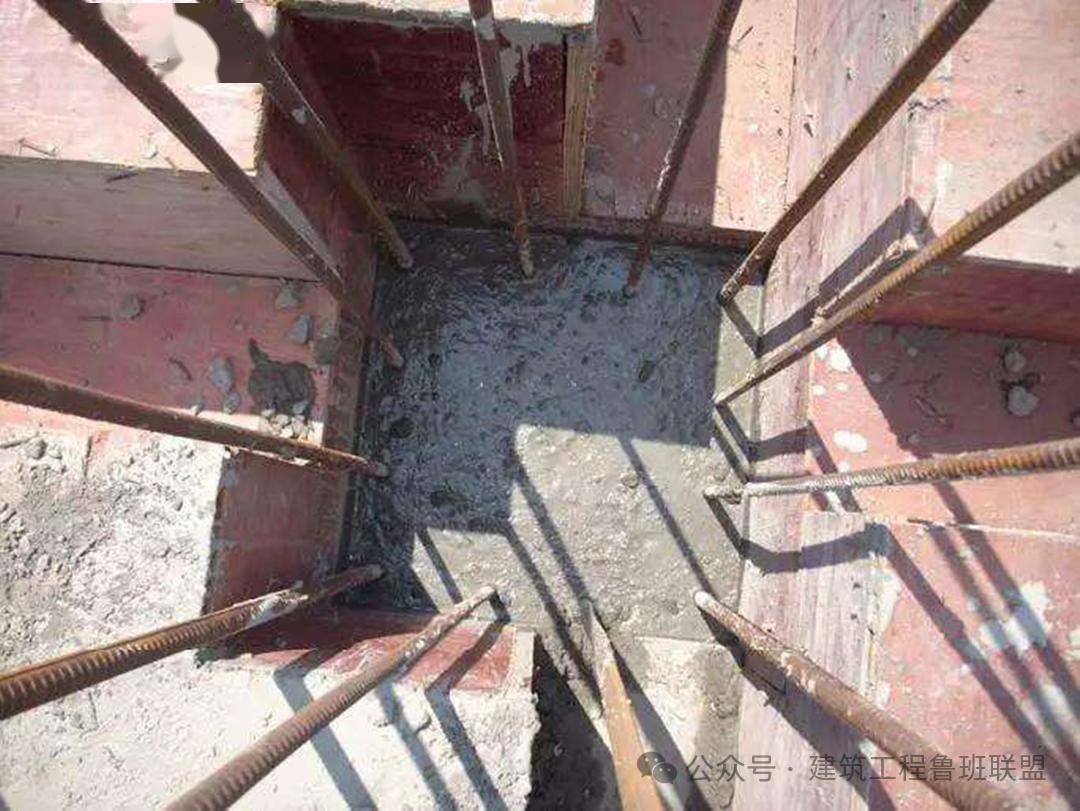

图1-5 柱子施工缝（比梁板底低0~20mm）
（3）与板连成整体的大截面梁（H＞1000mm）留置在结构板底面以下20~30mm处；当板下有梁托时，留置在梁托下部，如下图1-6。
图1-6 大截面梁施工缝留设
2、垂直施工缝位置应符合以下规定：
（1）单向板：留置在平行于板短边的任何位置，如图2-1。

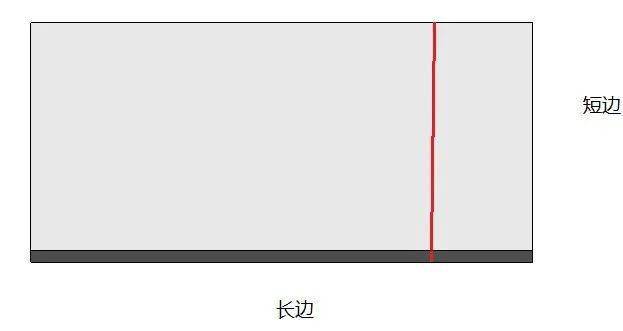

图2-1 单向板施工缝留置
（2）有主次梁楼板，施工缝留置在次梁跨中1/3范围内，如图2-2。

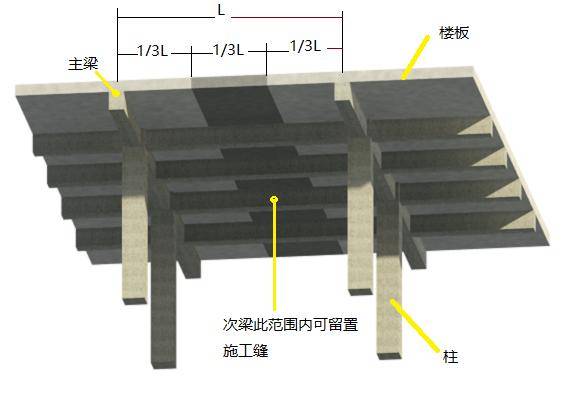

图2-2 主次梁结构垂直施工缝留设
（3）墙：施工缝宜留在门洞口过梁跨中1/3范围内，也可留在纵横墙交接处，如图2-3。

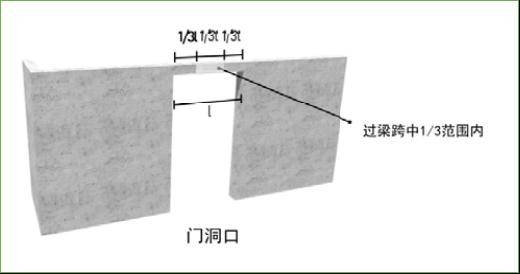

图2-3 墙体洞口施工缝留置
（4）楼梯梯段施工缝宜留设在梯段板跨度端部1/3范围内任一位置。为了施工便捷，建议留置在斜板端部，如图2-4、2-5。

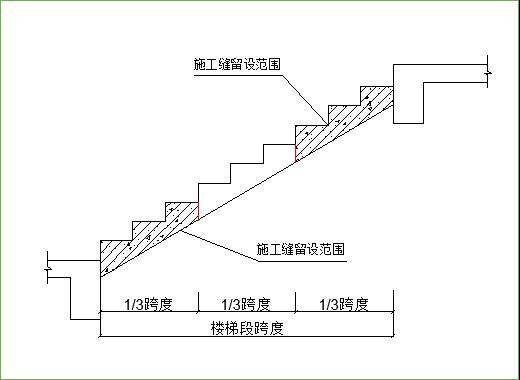

图2-4 楼梯施工缝留设位置
图2-5 楼梯端部施工缝留设实图
三
施工缝的处理
施工缝处继续浇筑混凝土时，应符合下列规定：
1、已浇筑的混凝土，抗压强度不应小于1.2N/mm2。
2、清除水泥薄膜和凿除松动石子及软弱混凝土层，用水冲洗干净并充分润湿，且不得有积水。
3、调整施工缝处的钢筋。确保钢筋周围混凝土不松动和损坏，对钢筋进行除锈处理。
4、浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可渗适量界面剂）或与混凝土成分相同的水泥砂浆。
5、混凝土应振捣密实，使用新旧混凝土紧密结合。
6、对施工缝处浇筑混凝土后12小时内，应进行保湿、保温养护。
