1、火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。

2、系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

3、高度超过100m的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。

4、 消防控制室内严禁穿过与消防设施无关的电气线路及管路。

5、消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

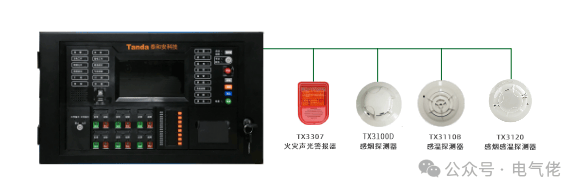

6、火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。

7、同一工程中的导线，不同用途选择不同颜色加以区分。电源线正极应为红色，负极应为蓝色或黑色。

三、设备安装

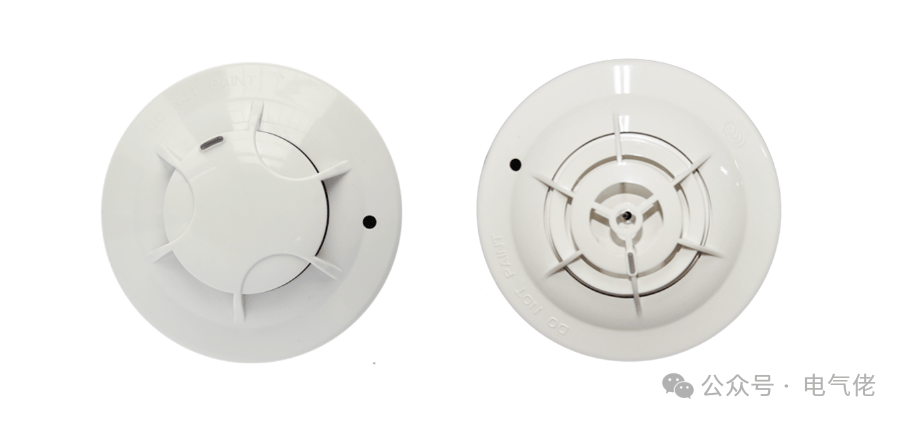

1、点型感烟、感温火灾探测器

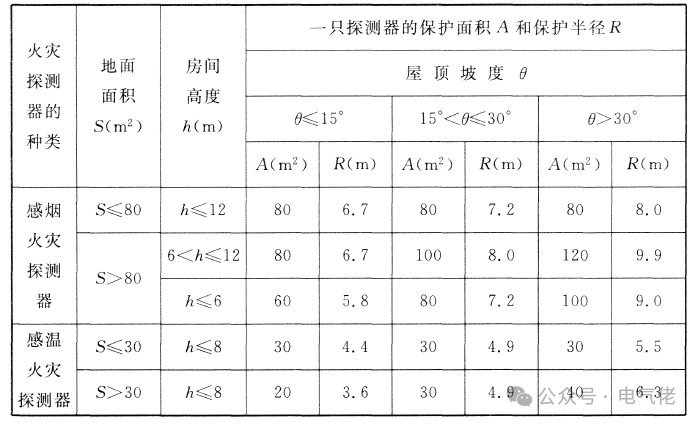

（1）感温火灾探测器的安装间距不应超过10m；感烟火灾探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的1/2。

（2）点型探测器至墙壁、梁边的水平距离，不应小于O.5m。

（3）点型探测器周围O.5m内，不应有遮挡物。

（4）点型探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于O.5m。

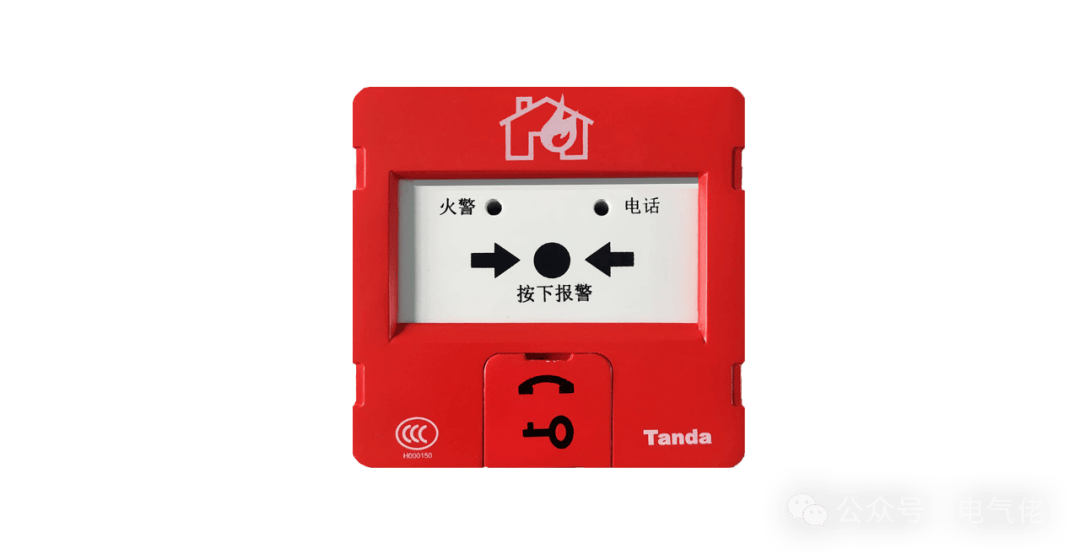

2、手动火灾报警按钮

每个防火分区应至少设置一只手动火灾报警按钮。（注：天面层不要漏了）从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m。手动火灾报警按钮宜设置在疏散通道或出入口处。

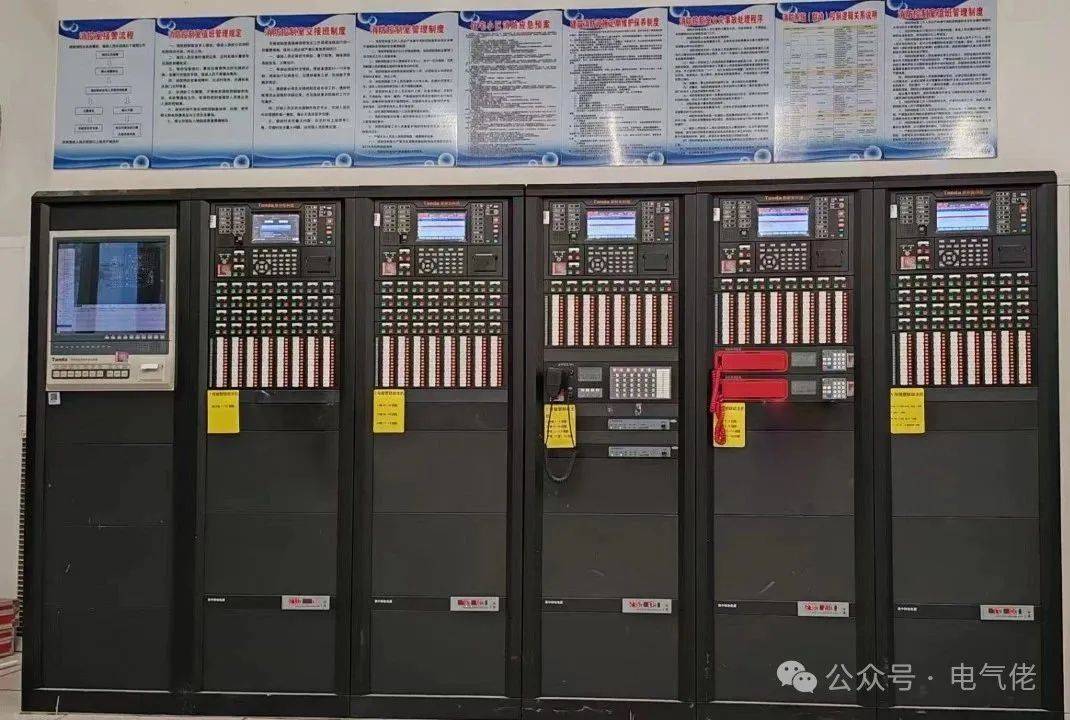

3、消防电气控制装置

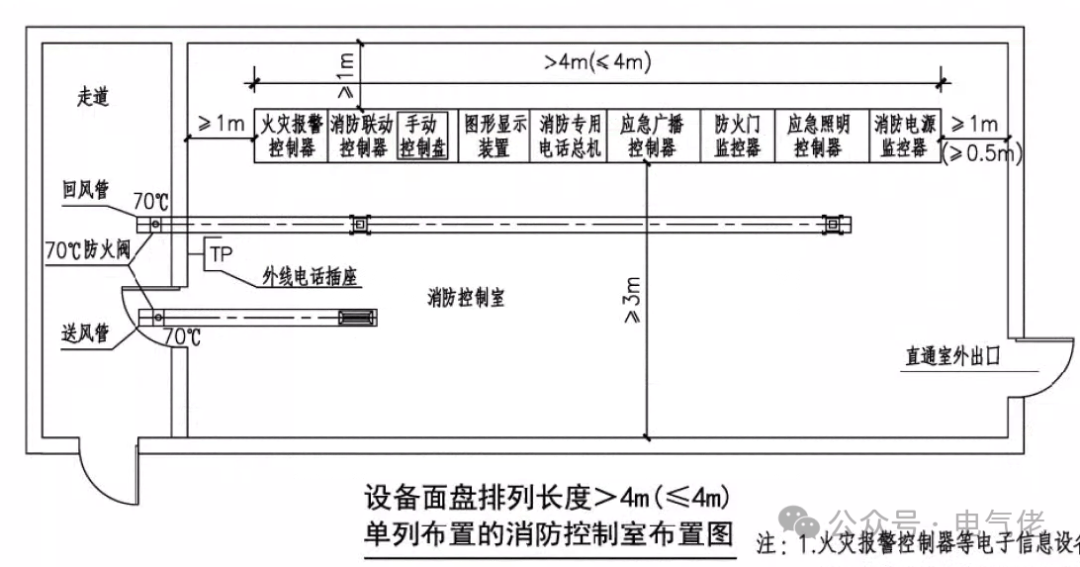

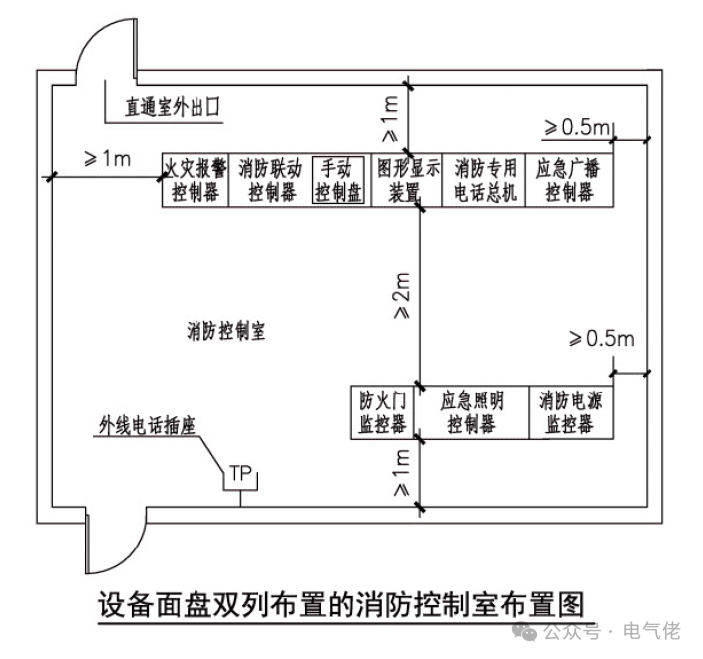

（1）设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。

（2）在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

（3）设备面盘后的维修距离不宜小于1m。

（4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于lm的通道。

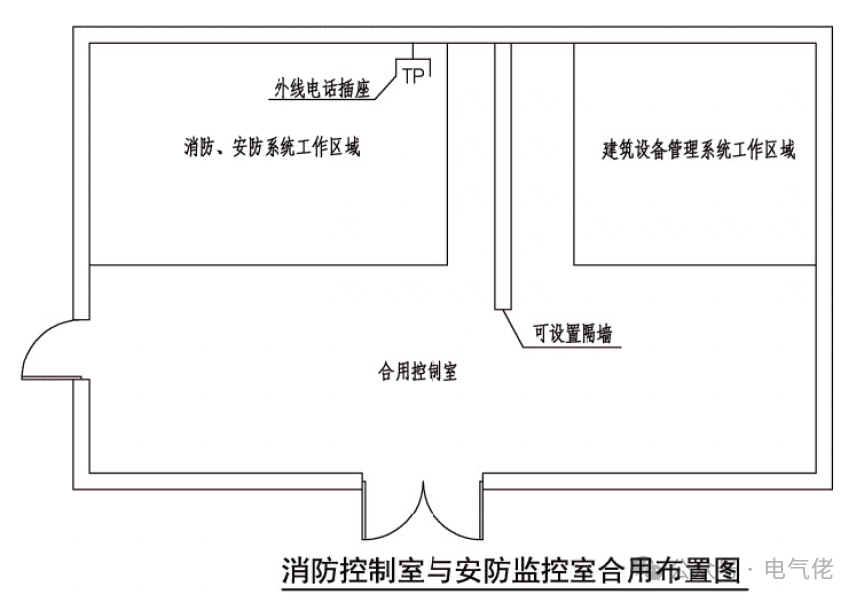

（5）与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

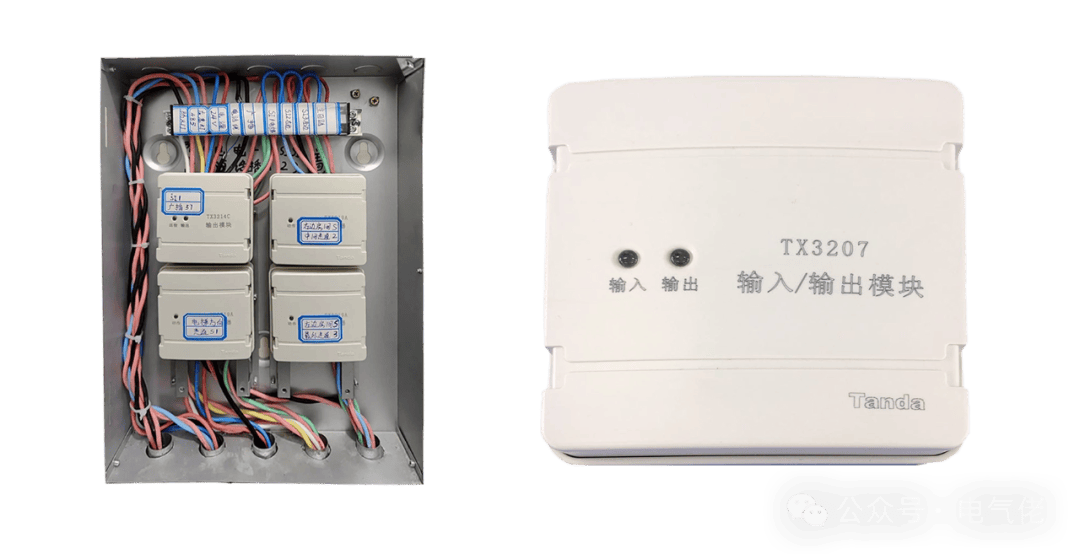

4、模块

（1）模块严禁设置在配电(控制)柜(箱)内。

（2）本报警区域内的模块不应控制其他报警区域的设备。

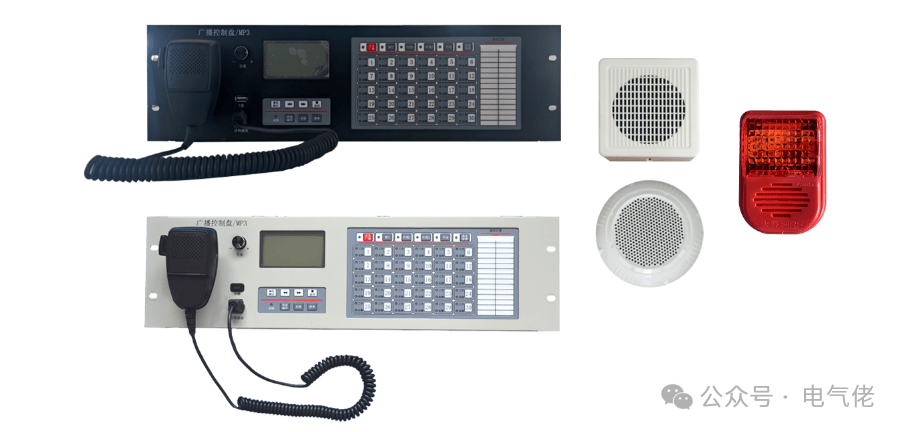

5、消防应急广播扬声器和火灾警报器

（1）火灾光警报器应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位。

（2）每个报警区域内应均匀设置火灾警报器，其声压级不应小于60dB；在环境噪声大于60dB的场所，其声压级应高于背景躁声15dB。

（3）当火灾警报器采用壁挂方式安装时，其底边距地面高度应大于2.2m。

（4）民用建筑内扬声器应设置在走道和大厅等公共场所。每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的直线距离不大于25m，走道末端距最近的扬声器距离不应大于12.5m。

（5）电梯前室、疏散楼梯间内应设置应急广播扬声器；

6、消防专用电话

（1）消防水泵房、发电机房、配变电室、计算机网络机房、主要通风和空调机房、防排烟机房、灭火控制系统操作装置处或控制室、企业消防站、消防值班室、总调度室、消防电梯机房及其他与消防联动控制有关的且经常有人值班的机房成设置消防专用电话分机。

（2）设有手动火灾报警按钮或消火枪按钮等处，宜设置电话插孔，并宜选择带有电话插孔的手动火灾报警按钮。

（3）各避难层应每隔20m 设置一个消防专用电话分机或电话插孔。

（4）电话插孔在墙上安装时，其底边距地面高度宜为1.3m~1.5m。

注：部分图片源自泰和安。
