随着信息技术的不断发展，算力中心的服务要求越来越高，算力中心综合布线的体量也非常庞大。如何快速的实现业务系统的部署，是非常考验算力服务商的能力的。作为华南地区主流的算力中心服务商，友力科技（广州）有限公司，积累了多年的数据中心建设案例，从实际应用场景出发，和广大数据中心企业用户分享网络综合布线的设计要求。
网络综合布线设计要求
数据中心网络系统应根据用户需求和技术发展状况进行规划和设计，数据中心网络应包括互联网、前端网络、后端网络和运管网络，前端网络可采用三层、二层和一层架构。

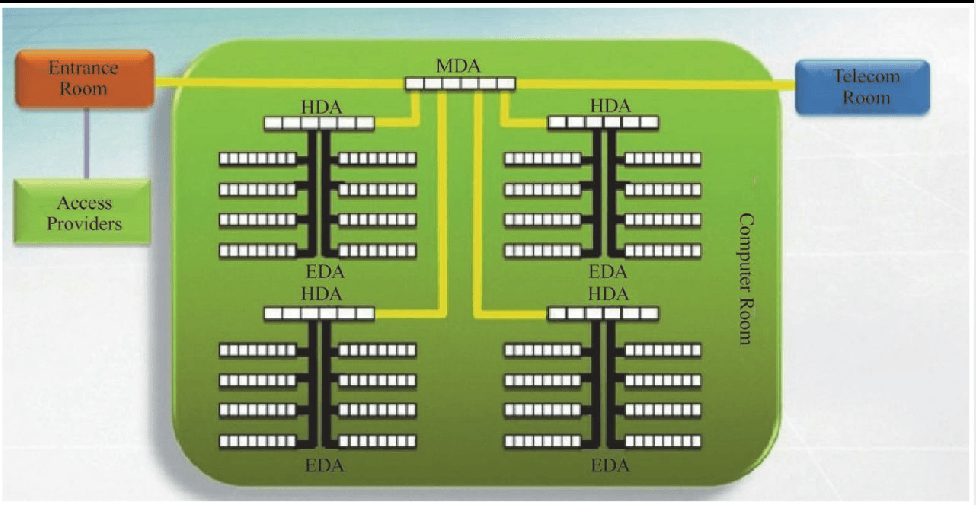

数据中心基本网络拓扑结构如图2-2所示。
数据中心布线系统应根据网络架构进行设计，网络综合布线应首选集中式布线原则，每排机柜的综合布线数量应根据实际服务器摆放数量确定，数据中心综合布线采用结构化、高密度、合理的线缆路由管理，减少对冷热通道的阻碍，这些措施能为节能降耗作出相当大的贡献，从而提升数据中心的能效比。根据众多构建绿色数据中心的经验，综合布线的合理规划和布局会节省数据中心2%～3%的电力，这主要取决于如下几点。
友力科技（广州）有限公司---深圳数据中心网络拓扑图
1）合理规划

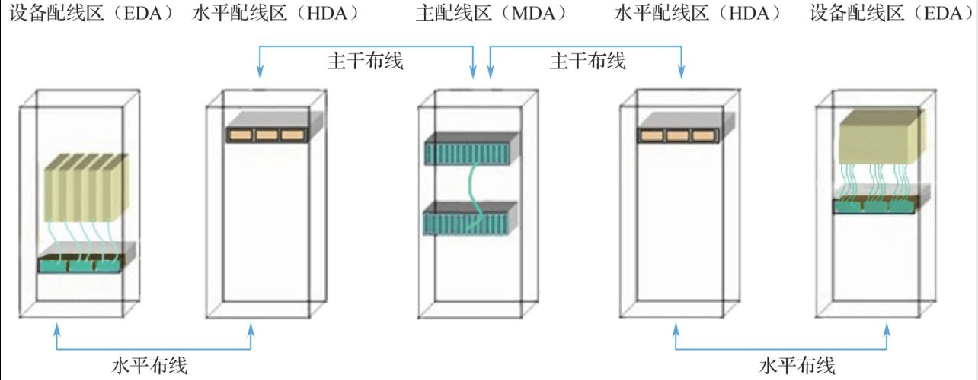

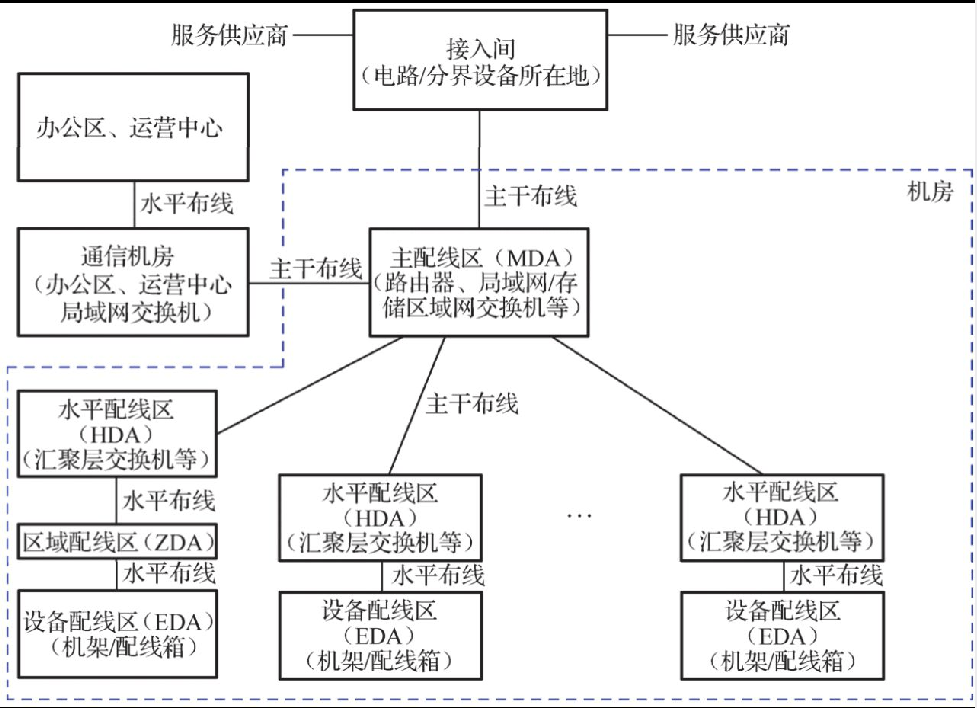

合理有效的线缆布局决定了网络物理层的基础，对于节能降耗起到重要作用。根据TIA 942标准，将数据中心划分成MDA、HDA、EDA、ZDA几大区域，主配线区（MDA）、水平配线区（HDA）和设备配线区（EDA）间的布线主要采用主干布线和水平布线，其中，MDA和HDA之间是主干布线，HDA和EDA之间是水平布线，如下图所示。
从MDA到HDA采用OM3预连接光缆，从而优化主配线区到列头柜之间的连接，建立从主交换路由到每一列机柜的列头柜二层交换机的连接。它的优点是能减少从主交换机到用户服务器线缆的数量，从而减少对机房冷热通道的阻隔。目前，大多数数据中心内整体设计所支持的数据传输速率为10Gbit/s。但是，根据网络和云计算发展的普遍共识，传输速率会向40～100Gbit/s推进。可以肯定的是，未来支持40～100Gbit/s传输的线路会成为数据中心的主流。数据中心的规划建设应充分考虑适用性，立足现有需求，并兼顾未来的拓展。
2）高密度、高带宽提升数据中心基础设施的利用率
在相同的数据中心面积基础上，通过提高数据中心密度来有效地利用基础设施，在网络物理连接层面主要体现在高密度线缆管理方面。
角形配线架无须增加理线设备；高密度光纤配线架可大幅提升光纤配线密度；桥架式光铜混合配线架使用于机柜上方，可支持288芯光纤，减少柜内空间占用；MPO（Multi Push On，一种多芯光纤连接器类型，被IEEE标准所采纳，作为40～100Gbit/s传输的连接器类型）连接器最近几年也广泛应用于数据中心，采用MPO的好处在于其密度特别高，至少是普通LC连接器的3倍。以上这些新产品的应用，可以有效地节约40%以上的机柜空间，提升数据中心密度。
随着大数据和云服务的快速发展，预端接布线解决方案目前被认为是实现数据中心高密度布线的理想解决方案。预端接布线解决方案的主要优点是能够快速实现数据中心的布线和升级，包括预端接线缆产品、配线盒、配线架等，能很好地满足对数据中心灵活性和可扩展性的严格要求。MDA、HDA和EDA的预端接布线解决方案如下图所示。
预端接布线解决方案说明见下表。
友力科技（广州）有限公司--预端接布线解决方案说明
3）优质的产品和精准的制造工艺
布线系统的绿色节能还体现在散热性上，线缆的散热性好了，可以节约大量的机房空调所消耗的电量。直径更小的Cat.6A万兆屏蔽电缆和直径更小的光纤解决方案意味着对制冷系统效率的影响被降到最少，屏蔽解决方案因为更低的信噪比需求可以有效地减少服务器设备驱动屏蔽铜缆网络所需的功率消耗，光纤布线系统相对于高速铜缆系统消耗的功率更低。
绿色数据中心布线系统较之有源的网络设备，将持续工作15年，甚至更久。优质的产品和精准的制造工艺是延长综合布线系统寿命并实现稳定性的重要保证。延长整体系统的使用寿命，也是减少重复投资、绿色节能的重要体现。
