一、chi和camx之间如何通信：

• Chi对Camx的操作，需要通过 ExtensionModule 进行操作，因此，CamX对外提供的接口扩展需要通过ExtensionModule进行，里面一个重要的变量就是g_chiContextOps。

• Camx对Chi的操作，是通过HAL3Module接口的m_ChiAppCallbacks进行的，因此chi里面释放的接口，都会在m_ChiAppCallbacks里面体现。

• 具体可以参考链接：

• 高通CamX关键流程

（一定要先看此链接再看后续的）

二、 为什么存在camx架构

        为了更精细化控制底层硬件(Sensor/ISP等关键硬件)，同时方便手机厂商自定义一些功能，现在提出了CamX-CHI架构. 它将一些高度统一的功能性接口抽离出来放到CamX中，将可定制化的部分放在CHI中供不同厂商进行修改，实现各自独有的特色功能.

        这样设计的好处显而易见，那便是即便开发者对于CamX并不是很了解，但是依然可以很方便的加入自定义的功能，从而降低了开发者在高通平台的开发门槛。

三、Open Camera

一旦用户打开了相机应用，App中便会去调用CameraManager的openCamera方法，该方法之后会最终调用到Camera Service中的CameraService::connectDevice方法，然后通过ICameraDevice::open()这一个HIDL接口通知Provider，然后在Provider内部又通过调用之前获取的camera_module_t中methods的open方法来获取一个Camera 设备.

对应于HAL中的camera3_device_t结构体，紧接着，在Provider中会继续调用获取到的camera3_device_t的initialize方法进行初始化动作。接下来我们便来详细分析下CamX-CHI对于open以及initialize的具体实现流程：

3.1 open

该方法是camera_module_t的标准方法，主要用来获取camera3_device_t设备结构体的，CamX-CHI对其进行了实现，open方法中完成的工作主要有以下几个：

1. 将当前camera id传入CHI中进行remap操作，当然这个remap操作逻辑完全是根据CHI中用户需求来的，用户可以根据自己的需要在CHI中加入自定义remap逻辑。

2. 实例化HALDevice对象，其构造函数中调用Initialize方法，该方法会填充CamX中自定义的Camera3Device结构体。

3. 将m_HALCallbacks.process_capture_result指向了本地方法ProcessCaptureResult以及m_HALCallbacks.notify_result指向了本地方法Notify（之后会在配置数据流的过程中，将m_HALCallbacks注册到CHI中， 一旦当CHI数据处理完成之后，便会通过这两个回调方法将数据或者事件回传给CamX）。

4. 最后将HALDevice 中的Camera3Device成员变量作为返回值给到Provider中的CameraCaptureSession中。

Camera3Device 其实重定义了camera3_device_t，其中HwDevice对应于camera3_device_t中的hw_device_t，Camera3DeviceOps对应于camera3_device_ops_t，而在HALDevice的初始化过程中，会将CamX实现的HAL3接口的结构体g_camera3DeviceOps赋值给Camera3DeviceOps中。

3.2 initialize

该方法在调用open后紧接着被调用，主要用于将上层的回调接口传入HAL中，一旦有数据或者事件产生，CamX便会通过这些回调接口将数据或者事件上传至调用者，其内部的实现较为简单。

initialize方法中有两个参数，分别是之前通过open方法获取的camera3_device_t结构体和实现了camera3_callback_ops_t的CameraDevice，很显然camera3_device_t结构体并不是重点，所以该方法的主要工作是将camera3_callback_ops_t与CamX关联上，一旦数据准备完成便通过这里camera3_callback_ops_t中回调方法将数据回传到Camera Provider中的CameraDevice中，基本流程可以总结为以下几点：

1. 实例化了一个Camera3CbOpsRedirect对象并将其加入了g_HAL3Entry.m_cbOpsList队列中，这样方便之后需要的时候能够顺利拿到该对象。

2. 将本地的process_capture_result以及notify方法地址分别赋值给Camera3CbOpsRedirect.cbOps中的process_capture_result以及notify函数指针。

3. 将上层传入的回调方法结构体指针pCamera3CbOpsAPI赋值给Camera3CbOpsRedirect.pCbOpsAPI，并将Camera3CbOpsRedirect.cbOps赋值给pCamera3CbOpsAPI，通过JumpTableHal3的initialize方法将pCamera3CbOpsAPI传给HALDevice中的m_pCamera3CbOps成员变量，这样HALDevice中的m_pCamera3CbOps就指向了CamX中本地方法process_capture_result以及notify。

经过这样的一番操作之后，一旦CHI有数据传入便会首先进入到本地方法ProcessCaptureResult，然后在该方法中获取到HALDevice的成员变量m_pCamera3CbOps，进而调用m_pCamera3CbOps中的process_capture_result方法，即camxhal3entry.cpp中定义的process_capture_result方法，然后这个方法中会去调用JumpTableHAL3.process_capture_result方法，该方法最终会去调用Camera3CbOpsRedirect.pCbOpsAPI中的process_capture_result方法，这样就调到从Provider传入的回调方法，将数据顺利给到了CameraCaptureSession中。

针对上一段，结合图来解释：

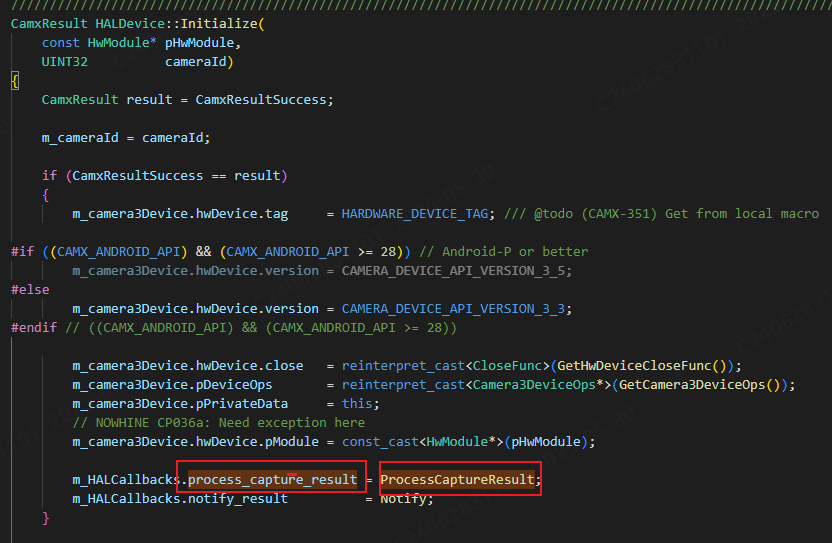

CHI有数据后调用本地ProcessCaptureResult



 然后在该方法中获取到HALDevice的成员变量m_pCamera3CbOps，进而调用m_pCamera3CbOps中的process_capture_result方法，即camxhal3entry.cpp中定义的process_capture_result方法

VOID HALDevice::ProcessCaptureResult(const camera3_device_t*         pCamera3Device,const camera3_capture_result_t* pCamera3_CaptureResult)
{const Camera3CaptureResult* pCamera3CaptureResult = reinterpret_cast<const Camera3CaptureResult*>(pCamera3_CaptureResult);HALDevice*                  pHALDevice            = static_cast<HALDevice*>(pCamera3Device->priv);CamxResult                  result                = CamxResultSuccess;const StaticSettings*       pSettings             = HwEnvironment::GetInstance()->GetStaticSettings();BOOL                        updateFramework       = TRUE;// Keep track of information related to request for error conditionsFrameworkRequestData* pFrameworkRequest = pHALDevice->GetFrameworkRequestData(pCamera3CaptureResult->frameworkFrameNum, FALSE);// ...
// ...pHALDevice->GetCallbackOps()->process_capture_result(pHALDevice->GetCallbackOps(), pCamera3_CaptureResult);

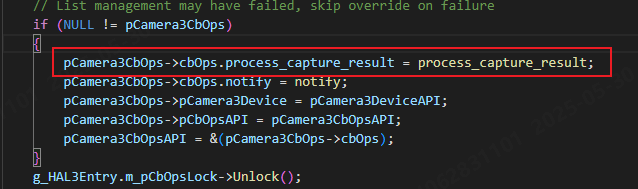

下图为camxhal3entry.cpp中的 m_pCamera3CbOps中的process_capture_result方法绑定camxhal3entry.cpp里面的process_capture_result

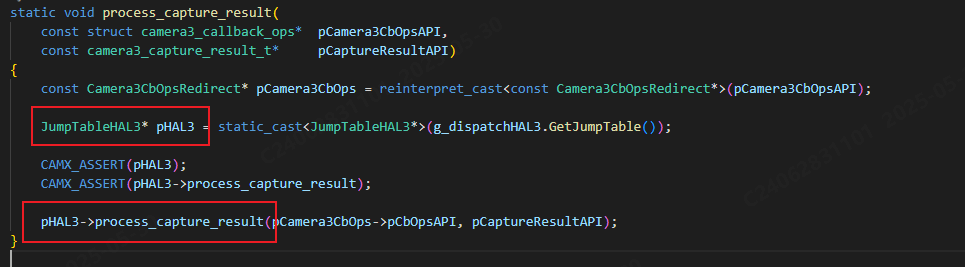

 然后这个方法中会去调用JumpTableHAL3.process_capture_result方法





综上：当hal中有数据产生时，调用process_capture_request最终会调用到g_jumpTableHAL3里面的process_capture_request函数。

四、Configure Streams

在打开相机应用过程中，App在获取并打开相机设备之后，会调用CameraDevice.createCaptureSession来获取CameraDeviceSession，并且通过Camera api v2标准接口，通知Camera Service，调用其CameraDeviceClient.endConfigure方法，在该方法内部又会去通过HIDL接口ICameraDeviceSession::configureStreams_3_4通知Provider开始处理此次配置需求，在Provider内部，会去通过在调用open流程中获取的camera3_device_t结构体的configure_streams方法来将数据流的配置传入CamX-CHI中，之后由CamX-CHI完成对数据流的配置工作.

接下来我们来详细分析下CamX-CHI对于该标准HAL3接口 configure_streams的具体实现,配置数据流是整个CamX-CHI流程比较重要的一环，其中主要包括两个阶段：

• 选择UsecaseId

• 根据选择的UsecaseId创建Usecase

4.1 选择UsecaseId

不同的UsecaseId分别对应的不同的应用场景，该阶段是通过调用UsecaseSelector::GetMatchingUsecase()方法来实现的，该函数中通过传入的operation_mode、num_streams配置数据流数量以及当前使用的Sensor个数来选择相应的UsecaseId，比如当numPhysicalCameras值大于1同时配置的数据流数量num_streams大于1时选择的就是UsecaseId::MultiCamera，表示当前采用的是双摄场景。

4.2 创建Usecase

根据之前选择的UsecaseId，通过UsecaseFactory来创建相应的Usecase，
其中Class Usecase是所有Usecase的基类，其中定义并实现了一些通用接口，CameraUsecaseBase继承于Usecase，并扩展了部分功能。AdvancedCameraUsecase又继承于CameraUsecaseBase，作为主要负责大部分场景的Usecase实现类，另外对于多摄场景，现提供了继承于AdvancedCameraUsecase的UsecaseMultiCamera来负责实现。

除了双摄场景，其它大部分场景使用的都是AdvancedCameraUsecase类来管理各项资源的，接下来我们重点梳理下AdvancedCameraUsecase::Create()方法。
在AdvancedCameraUsecase::Create方法中做了很多初始化操作，其中包括了以下几个阶段：

1. 获取XML文件中Usecase配置信息

2. 创建Feature

3. 保存数据流，重建Usecase的配置信息

4. 调用父类CameraUsecaseBase的initialize方法，进行一些常规初始化工作

接下来我们就这几个阶段逐一进行分析：

4.2.1 获取XML文件中Usecase配置信息

这一部分主要通过调用CameraUsecaseBase::GetXMLUsecaseByName方法进行实现。
该方法的主要操作是从PerNumTargetUsecases数组中找到匹配到给定的usecaseName的Usecase，并作为返回值返回给调用者，其中这里我们以”UsecaseZSL“为例进行分析，PerNumTargetUsecases的定义是在g_pipeline.h中，该文件是在编译过程中通过usecaseconverter.pl脚本将定义在个平台目录下的common_usecase.xml中的内容转换生成g_pipeline.h。

4.2.2 创建Feature

如果当前场景选取了Feature，则调用FeatureSetup来完成创建工作。
该方法主要是通过诸如operation_mode、camera数量以及UsecaseId等信息来决定需要选择哪些Feature,具体逻辑比较清晰，一旦决定需要使用哪一个Feature之后，便调用相应的Feature的Create()方法进行初始化操作。

4.2.3 保存数据流，重建Usecase的配置信息

从Camera Service 传入的数据流，需要将其存储下来，供后续使用，同时高通针对Usecase也加入了Override机制，根据需要可以选择性地扩展Usecase，这两个步骤的实现主要是通过SelectUsecaseConfig方法来实现。

其中主要是调用以下两个方法来实现的：

• ConfigureStream：该方法将从上层配置的数据流指针存入AdvancedCameraUsecase中，其中包括了用于预览的m_pPreviewStream以及用于拍照的m_pSnapshotStream。

• BuildUsecase：这个方法用来重新在原有的Usecase上面加入了Feature中所需要的pipeline，并创建了一个新的Usecase，并将其存入AdvancedCameraUsecase中的m_pChiUsecase成员变量中，紧接着通过SetPipelineToSessionMapping方法将pipeline与Session进行关联。

4.2.4 调用父类CameraUsecaseBase的initialize方法

调用父类CameraUsecaseBase的initialize方法，进行一些常规初始化工作. 该方法中的操作主要有以下三个：

• 设置Session回调

• 创建Pipeline

• 创建Session

设置Session回调

该方法有两个参数，第二个是缺省的，第一个是ChiCallBacks，该参数是作为创建的每一条Session的回调方法，当Session中的pipeline全部跑完之后，会回调该方法将数据投递到CHI中。

创建Pipeline
根据之前获取的pipeline信息开始创建每一条pipeline，通过调用CreatePipeline()方法实现。

创建Session
创建Session，通过CreateSession()方法实现，此时会将AdvancedCameraUsecase端的回调函数注册到Session中，一旦Session中数据处理完成，便会调用回调将数据回传给AdvancedCameraUsecase。

综上，整个configure_stream过程，基本可以概括为以下几点：

1. 根据operation_mode、camera 个数以及stream的配置信息选取了对应的UsecaseId

2. 根据所选取的UsecaseId，使用UsecaseFactory简单工厂类创建了用于管理整个场景下所有资源的AdvancedCameraUsecase对象。

3. 创建AdvancedCameraUsecase对象是通过调用其Create()方法完成，该方法中获取了common_usecase.xml定义的关于Usecase的配置信息，之后又根据需要创建了Feature并选取了Feature所需的pipeline，并通过Override机制将Feature中所需要的Pipeline加入重建后的Usecase中。

4. 最后通过调用CameraUsecaseBaese的initialize方法依次创建了各个pipeline以及Session，并且将AdvancedCameraUsecase的成员方法注册到Session，用于Session将数据返回给Usecase中
