05 星三角形启动

(星三角启动)
1、电机星形(Y)的工作原理
2、电机三角形(△)的工作原理
3、电机星三角形启动电气原理图的讲解

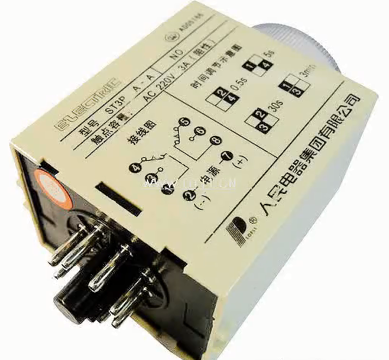

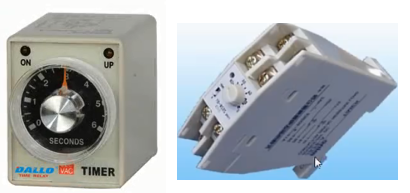

4、时间继电器的讲解

-----小记-----

星三角也是很经常用，是很经典电路。

好，我们讲这个课之前的话，我们先了解一下这电机，不然的话我们不知道它星形启动和三角形运行是究竟什么东西啊。

我们为什么要用到这个星三角系统？

因为我们这个小的电机的话，我们就不需要用，大的电机的话就要用。
功率大的话，比如说 7.5 千瓦啦，或者 7.5 千瓦以上的电机啊？那就要用它启动了。不然的话你一启动的话，那整个电流就很大，对电网造成很大的冲击。

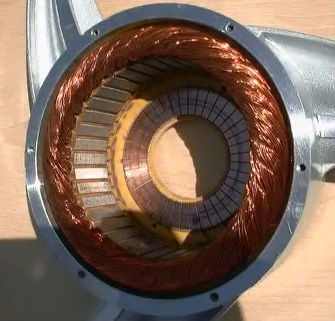

电机内部示例图

好，讲解一下它啊。我们要看一下这电机内部。你看这电机内部，有很多铜丝有没有啊？事实上是由三条钢丝组成的，三根同时绕成的啊，组成三个绕组。

我们星形是什么样子的呢？星形就是把这三个绕组的另外一端接起来，这就星形。把这三段的输入电就可以了，比如这输 L1，L2，L3，就可以了啊。
(星形)就是 Y 型。这三根它的尾部是不是把连接起来了？好，它头部就输出，这就是 Y 型。

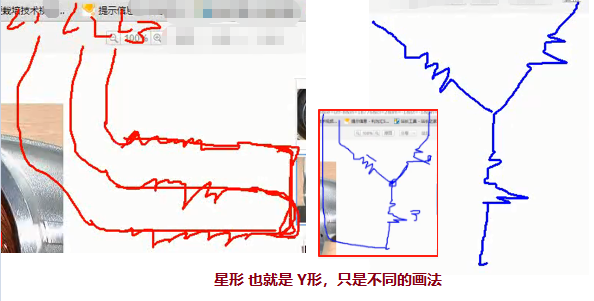

星形绕组连接示例图

三角形是怎样的？三角形的话就是把首尾相连，比如说我们这个第一线绕组，我们换个颜色，把头与尾先连接起来。再把这个头与尾先连接起来，再把这个头与尾先连接起来。再从这一端。啊输出三根线，来个 L1、 L2、 L3 的话，这样子的话就是三角形运行。
三角形的话，另一种画法，它的头部与它的尾部相连接下来啦，……。这样的话就是三角形，也有人叫它新三角形降压启动，它起到一个降压的作用。

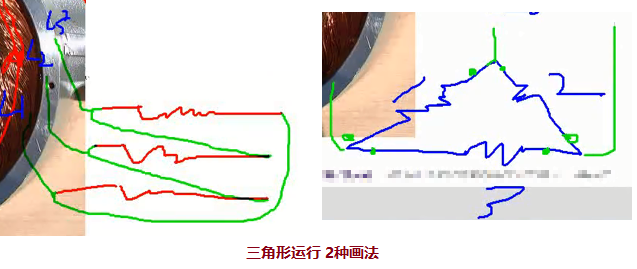

三角形运行示例图

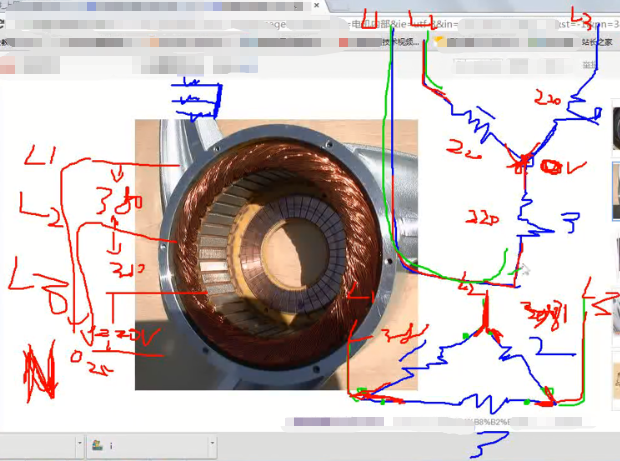

三角形启动降压分析示例图

我们引出来看它怎么降压的啊。大家看，我们这个三线的话，是不是 L1、 L2、 L3，这三条线。这三条线的话，还有一个零线的话，是不是？
线与线之间是不是 380？我前面说过了啊，线序与线序之间是 380，我线序与零线的话，是不是 220？是，没错吧。【零线是不是 0 伏？也就没电】
Y 型，也就是星形。好，这个公共点的话是零，我们把它尾部连接起来，它实际上是零电位，这里是没有电压的，也就是零伏。我把这里连接起来啊，这是零伏。好，我们现在这个 L1、 L2、 L3，大家再看看，L1 和 0 伏，它是不是 220 ？……他两段电压差是不是 220？
好，(Y型)L1 和 L2 之间它是 380，是不是？380，那你看它，380，你要从 L1 跑到 L2 来，它是不是经过这些绕组？
是要经过这 1 号绕组和 3 号绕组，是不是？是经过两个绕组。串联串联分压，所以把它电压给分掉了。同样……，这样的话大家是不是更容易理解？

好，但两个绕组之间的话。
Y 型连接的话，也就星形连接的话，它是 220。三角形连接的话，它是 380。这样子的话就起到降压的作用。
我们看下面一个电路的话，我们等下讲简单的那个电路的话，它就实现了。先从开始启动的时候是 220 的，慢慢转慢慢转……。好，一定时间之后的话，我们把它切换成三角形，正常运行，也就是几秒钟之后啊，把它切换成正常运行 380。380 就转得很快，220 的话转得慢。好，就这样子，就达到这种目的。

我们还讲一下三角形启动的电器原理。

我们给大家看个图。好，现在我们看这有个电机。电机是不是有六个端啊？拿一个三相异步电动机看看，

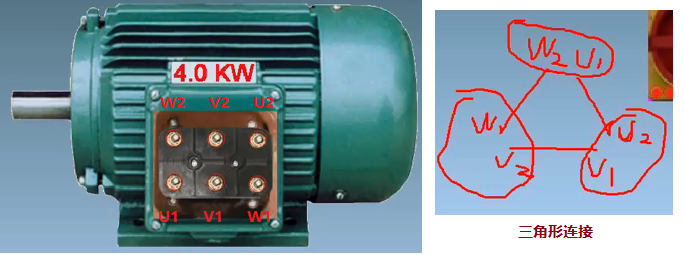

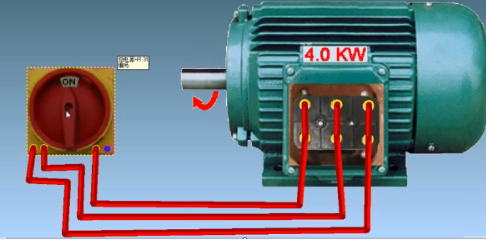

三相异步电动机示例图

有六个端子它实际上是这样子的，这里是 U1，V1，W1，……对吧，可以自己去五金店去看看。
三角形是头尾相连

三角形三相电机启动(转得比较快)示例图(SSCNC Machine Simulation 软件)

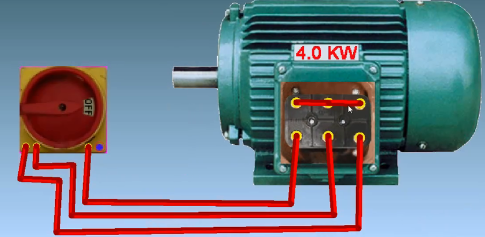

Y型(星型)三相电机启动(转得比较慢)示例图

Y型(星形)电压没那么高，它转的慢一点。而且电流也没那么大，电压也没那么大，是不是？没错。
再把它换成三角形的话，我们是不是要把这线去掉，再把这个连接起来。

人去弄的话是不是很麻烦？人再换线的话，小心会被电死了。

我们用接触器和按钮来实现它，用时间继电器来实现它这个控制。怎么切换呢？我们画个电路图。

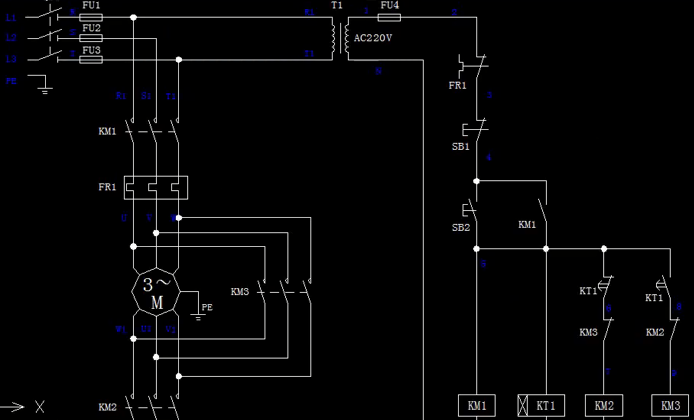

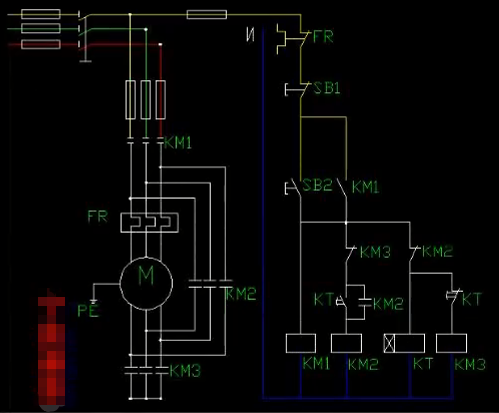

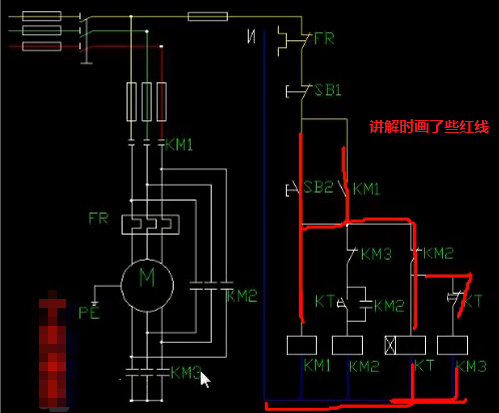

Y型和三角形切换电路图示例图

大家看这个电机(3~M电机)，我们刚才直接用这个 3P 开关控制它的星形和三角形，现在我们用这些东西(接触器、按钮、时间继电器)来控制它。
首先我们看主电路，这有个接触器，KM1、KM2、KM3 接触器，我们三个接触器来控制它。这主接触器(KM1)，一通电，电过来。
好，我们怎么实现它三角形，刚开始是星形转，你看这(3~M电机)六个端子是不是，大家看这是 U V W，下面这个是 U1 V1 W1，也就相当于刚才那一样的(“Y型(星型)三相电机启动(转得比较慢)示例图”)？

好，我们是不是要把这个 U V W 给个 L1 L2 L3 的电压给它(3~M电机)，是不是？尾部把这个 U1 V1 W1 这三根线把它，把它接在一起。接在一起它是不是实现我们刚才的要求了？
好，我们看我们这个接触器(KM2)，接触器一闭合的话，是不是这三点接起来了(KM2 下面的接线)？
三点接起来的话也就相当于这样，相当于这样子(“Y型(星型)三相电机启动(转得比较慢)示例图”)。

电路图中，大家看看这个接触器，这个接触器(KM2)的话就是 Y 型星形，星形启动，时间到了之后，这个三角形再闭合（KM3），这里断开(KM2)。
它闭合了 (KM3)，怎么闭合？你看它这个(电路图)，这 U (的头) 跟 W1 (的尾) 接起来了，V (的头) 跟 U1 (的尾) ……， W (的头) 跟 V1 (的尾) …… ？是不是实现这个三角形了？是不是这是就正常运行了？是的

但是我们要用接触器(KM1)，首先是不是这个 KM1 要得电，电才能过来？其次啊，就是这个 KM2 得电，KM2 一得电了，是不是可以这个 Y 型启动了？(是的) 再过，过上几秒之后，KM2 断开，再接通这个 KM3，KM3 一接通的话，是不是接通这个三角形了？

好，那我们怎么来实现？我们主要是控制这 KM1 和 KM2、KM3，我们怎么来实现呢？
(电路图右侧)在里面这就实现了啊？看这个按钮 SB1，这是停止按钮，SB2 这是启动按钮，我们当启动按钮闭合的话，但是我们看一闭合它会出现什么效果？电是不是从这边来(SB2->KM1线圈)？嘟嘟嘟，KM1 得电是不是？它这边有电了(左侧KM1、电机)？

其次 KM1 得电的话它(左侧KM1)这里闭合，而且这个点(右侧KM1触点)也会闭合，闭合的话它(SB2按钮)这里可以断开了，断了之后我们这里闭合的话，同样它是电，可以从这边过来(KM1->KT1)，这 KT 时间继电器也是得电，也是得电：计时啊。KT1(按钮 ∈)，延时常开，它是延时才断开的，好电可以它，它(KT1 时间继电器)没到达时间之前电可以从这边(KT1->KM3->KM2)。这 KM2 也会得电。(相当于左侧)KM1 和 KM2 得电是不是 Y 型启动啊？

好，这个时间继电器(KT1)时间到了之后，这里断开(KT1按钮 ∈)，这里断开的话，那同样这里(KM2线圈)在吸合的情况下，它这里(KM2触点)有保护的，这里(KM2触点)也要断开。
好，这里(KT1按钮 ∈)断开之后 KM2(线圈) 没电，(相当于左侧KM2)这个也没电。这个(KM2触点)也是复原，复原也是接通了，这个 KT1(按钮 ∈ KM2上面的) 再闭合，闭合的话电是不是从这边过来(KT1->KM2->KM3)？KM3 得电是不是这样子？(相当于左侧) KM3 闭合实现了三角形了，是不是？

大家首先看电路图的话，先看它怎么得电，这一 KM1(线圈) 得电，找到它主触头和辅助触头啊，一得电，得电之后呢？这时间继电器(KT1)也是得电的，得电之后呢？这个符号(∈ 要多一横)它是延时的符号。我时间继电器一得电的话，它等一段时间之后，我这是常闭，等一段时间之后它(KT1 ∈)就断开。【另一个KT1 ∈，同理类似，常开等一段时间之后闭合】。

好，我们现在开始就是还是导通的(KT1->KM3->KM2)，是不是它也得电(KM2线圈)？时间继电器(KT1)时间到了之后的话，这里断开(KT1按钮 ∈) ，另一KT1闭合，KM3(线圈)得电。

所以它实现的这个星形和三角形转换。

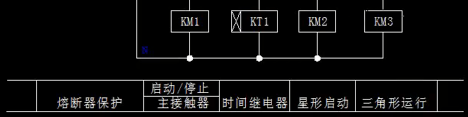

字符与中文说明对应示例图

我们这个(星形和三角形转换电路图)是比较简单、比较实用的。我们看别人的电路图

别人的三角形启动电路图示例图

同理，让它这里闭合(SB2->KM1)，KM1(触头) 得电，电往这边过来(KM1->KM2触头)，是不是 KM2 是常闭的，这个是 KT 得电(最底下的时间继电器)，KT 得电的话这 KM3 也得电，SB2 一按的话，它是这样子闭合的(KT->KM3)，同样时间到了之后，它这断开(KT最右的)，它这里闭合(KT同一水平)，这 KT 这里闭合，闭合这 KM2(线圈) 得电，是不是？KM2 一得电的话它这里断开(KM2触头)，断开的话时间继电器KT 也不会得电。

我们那个是时间继电器一直得电的，它这个就是时间继电器工作之后它就不得电了，它有这好处，但是它接线是不是看起来比我们那个麻烦了？所以这个电路。它在书上经常用，但是在实质当中的话不常用。
我们那个的话它是在书上没怎么提到，但是实质上都是用我们这个的。好，大家记住就可以了。

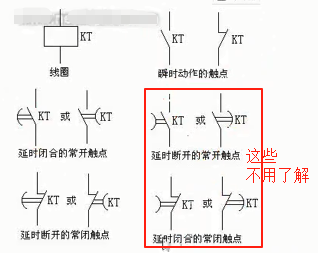

没划这个符号(∈ 要多一横) 写了KT的是瞬间动作，即时间继电器一得电的话，马上动作，画上这个符号是有延时功能，时间继电器调了多少时间才动作。
