高清混合矩阵
一、高清混合矩阵定义
高清混合矩阵是多个模拟和数字矩阵整合于一个真正模块化、可扩展、可现场配置的矩阵切换器。其最大的特点是采用插卡式机箱设计，非常适合于在最短的时间内，花费最少的人力成本来安装新的或替换已有的矩阵切换器板卡。规格从8、16/17、36、72、最大可配置为 144x144。可选择HDMI、DVI、VGA/RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出，解决了视音频会议项目中由于视频信号源种类繁多，各种信号不兼容的困难，并最大程度的节省成本，利于系统升级、扩容及维护。
二、高清混合矩阵功能
1、多路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入；
2、多路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输出；
3、数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps，采用4:4:4采样技术，1920x1080P60点对点交换，数字信号运用了点对点无压缩传输方式，有力保证了图像信号的高保真输出；
4、使用专用驱动芯片，支持长线传输；高达12.8GBPS的电讯级交换核心，确保支持4Kx2K无压缩传输高清分辨率显示效果极佳；
5、电讯级数字交换芯片，支持多种模拟和数字信号无缝切换，超强的抗干扰及全天候工作能力；
6、采用独特的嵌入式结构设计,内部嵌入全功能信号拼接处理功能，方便工程应用；
7、具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能，故障率低，高速的工业处理器，让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定；
8、输入、输出板卡采用单卡单通道设计，独特的信号链路屏蔽设计技术，支持多种接口信号格式混入混出功能，保证了信号的完整性。输入端过电压保护，降低了设备被损坏的概率；
9、矩阵采用双电源冗余备份设计，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性；
10、所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态；
11、提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；
12、高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长，所以ESD保护就显得尤为重要；
13、具备掉电状态自动存储保护、开机自动恢复记忆功能。提供多种管理方式：面板管理、RS232管理、网络管理及计算机软件管理；
14、支持面板管理、RS232管理、网络管理及计算机软件管理，使对矩阵的控制变得随心所。
开窗迭加画面分割系统
一、开窗迭加画面分割系统定义
开窗迭加画面分割系统是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备上以全屏或多窗口模式同时显示多路视频图像信号。输入输出最高可支持1080p/60Hz和2K的分辨率，支持多种信号源格式输入，包括HDMI、VGA、CVBS、DVI、SDI信号。最多支持24路输入，其任意一路输入,都可以进行解析度转换，并输出到多窗口中的任意一个,用作画中画显示。可以定制多画面显示,包括画中画窗口的位置、尺寸、大小、优先级等功能，非常适合对画质要求极高的图像和视频演示应用环境,例如控制指挥中心,视频会议,医疗设施,法庭和会议室等。
二、开窗迭加画面分割系统功能
1、支持1路DVI输出，支持单个显示单元同时显示24个高清和模式信号画面；
2、支持24路BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI等信号输入；
3、产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；
4、采用纯硬件构架，无CPU、无内存，开机只需要3至5分钟，系统稳定，无死机、病毒感染、系统崩溃的风险，可全年365天，每天24小时不间断工作；
5、数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象；
6、支持1920*1080的分辨率信号输入，并且向下兼容，所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率；
7、采用目前功能最为强大的图像处理芯片FPGA技术，FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重迭、消除噪声放大等多种世界领先的图像处理技术及功能；
8、可以利用基于Windows的高清画面分割器控制程序进行控制和配置,或使用机箱按键、遥控器来远程访问并控制所有功能和状态参数,包括内部保存和调用窗口预设以及画中画定制和虚拟视频输入配置；
9、市场上唯一一款内置USB切换功能的图像分割器，该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题，使用户在使用时更便利、更高效、更节省显示设备并且节省更多的操作空间。
三、开窗迭加画面分割系统应用
开窗迭加画面分割系统非常适合对画质要求极高的图像和视频演示应用环境，例如控制指挥中心，视频会议，医疗设施，法庭、监控指挥中心等。

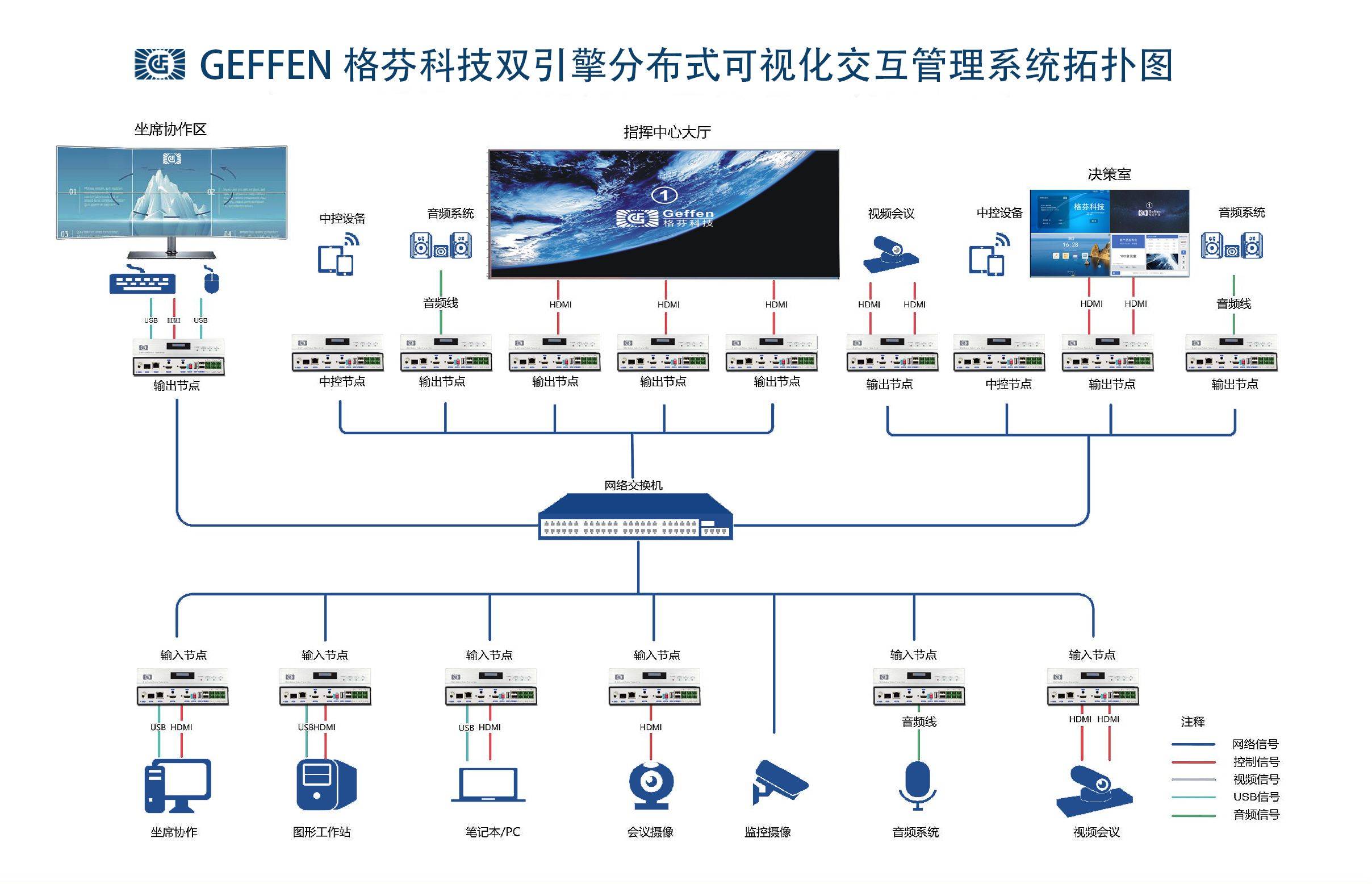

分布式坐席
一、分布式坐席的概念
格芬传统矩阵在应对多个站点的时候只能是每个站点安放一个矩阵，当需要统一调度时每一个站点都要安排人进行矩阵切换，而采用分布式矩阵将所有的站点变成一个整体矩阵，可以在中心站点切换所有站点的视频和节目源，也可以在所有分站点调用所有的视频和节目源，也可以同时控制、授权控制，定时切换、预案式切换，使众多站点真正成为智能站点，体验真正网络分布式高清矩阵。
分布式矩阵是以系统工程、信息科学、自动控制理论等为指导、以行业客户需求为背景，将先进可靠的信号采集与传输技术、音视频编解码技术、图形信号转换技术、多屏图像处理技术、网络通信技术、智能控制技术等融合为一体，为用户提供一个具有高物理分辨率、高清晰度、高智能化控制、高稳定性的大流量图形信息处理终端。分布式视频矩阵系统能够很好地与用户监控系统、指挥调度系统、网络信息系统、信息发布系统、视频会议系统、工业生产控制系统、报警系统、会议录播系统、中控系统等连结集成，并且可对不同类型的信号实现兼容采集，形成一套功能完善、技术先进、操作方便的交互式图形信息处理及管理平台。
二、分布式矩阵的优势
1、网络化、数字化
采用业界最先进的分布式处理架构，将各种类型的音视频信号进行独立的网络化、数字化编码、传输并进行解码显示，从根本上解决了传统方案的信号噪声干扰、远距离传输衰减、信号质量下降等技术难点;分布式、节点化的软硬件设计，使得系统性能和稳定性都大幅提高。
2、超强信号显示能力
可实现所有信号源的接入管理、上屏显示，任一信号源可实现在大屏幕墙内嵌图像拼接技术，可实现图像无限自由拉伸、压缩、跨屏、漫游、迭加、画中画、画外画;每个解码处理单元最高可达1920×1080全高清输出。
3、丰富的信号源类型
对于信号源的支持，可涵盖目前市面上几乎所有的类型；支持CVBS、YPBPR、VGA、HDMI、DVI、DVI PLUS、DVI（HDCP）、3G-SDI、HD-SDI、HDBaseT、Fiber信号输入，支持VGA、HDMI、DVI、DVI、3G-SDI、HDBaseT、Fiber信号输出，真正实现数模高清信号任意组合切换，每个通道可配置不同的分辨率。
4、数据透传，加密控制
用户可以自行设置密码，通过密码验证的方式才可对图像进行查看、录制。增强数据的安全性，保护用户的隐私。
5、超强系统扩展能力
采用纯硬件板卡式单路单卡结构，安装灵活方便，单路板卡式设计：输入输出板卡、控制卡等主要模块均为插卡方式设计。支持多种接口信号格式混入混出功能，单卡单通道设计。可支持8×8\18×18\36×36\72×72\144X144路信号的配置规模。
6、录像、回放功能
支持图像的录制、回放。通过上位机控制软件设置录制通道、录制时间，回放录像。
7、远程网络传输
通过成熟的音视频编解码算法实现极低的码流处理与传输，可实现高清视频全球化Internet传输与显示；
8、高度稳定的系统能力
分布式、节点化的设计方案，对于稳定性有了极大的提高，单点故障对于系统无影响，维护便捷、无需系统停工；无传统PC架构控制系统固有缺陷和技术瓶颈，真正意义上实现热插拔、低功耗、节能环保、安全可靠；
9、可视化操作功能
可在触摸屏、平板电脑、手机、电脑上面实现可视化操作。可将设备的各个参数及图像显示触摸屏、平板电脑、手机、电脑上，我们可以选择相应的可视化功能，来浏览不同的画面，呈现直观，调控方便。
三、分布式矩阵的应用
分布式矩阵系统被广泛地应用于监控、指挥调度、信息发布等领域。通过分布式架构部署，可以轻松地实现超高清采集、无压缩传输、高还原清晰显示各个系统的信息。并且可以对显示的各个信息进行智能化管理，通过自动或手动的方式实现任意切换，达到实时全面地观看和掌握各方面信息的目的，大大提高了指挥调度和决策的效率和准确性、信息资源发布的便捷性、故障预警的及时性，增强了工业生产过程中设备运行的稳定性、各系统信息显示的直观性和可操作性。

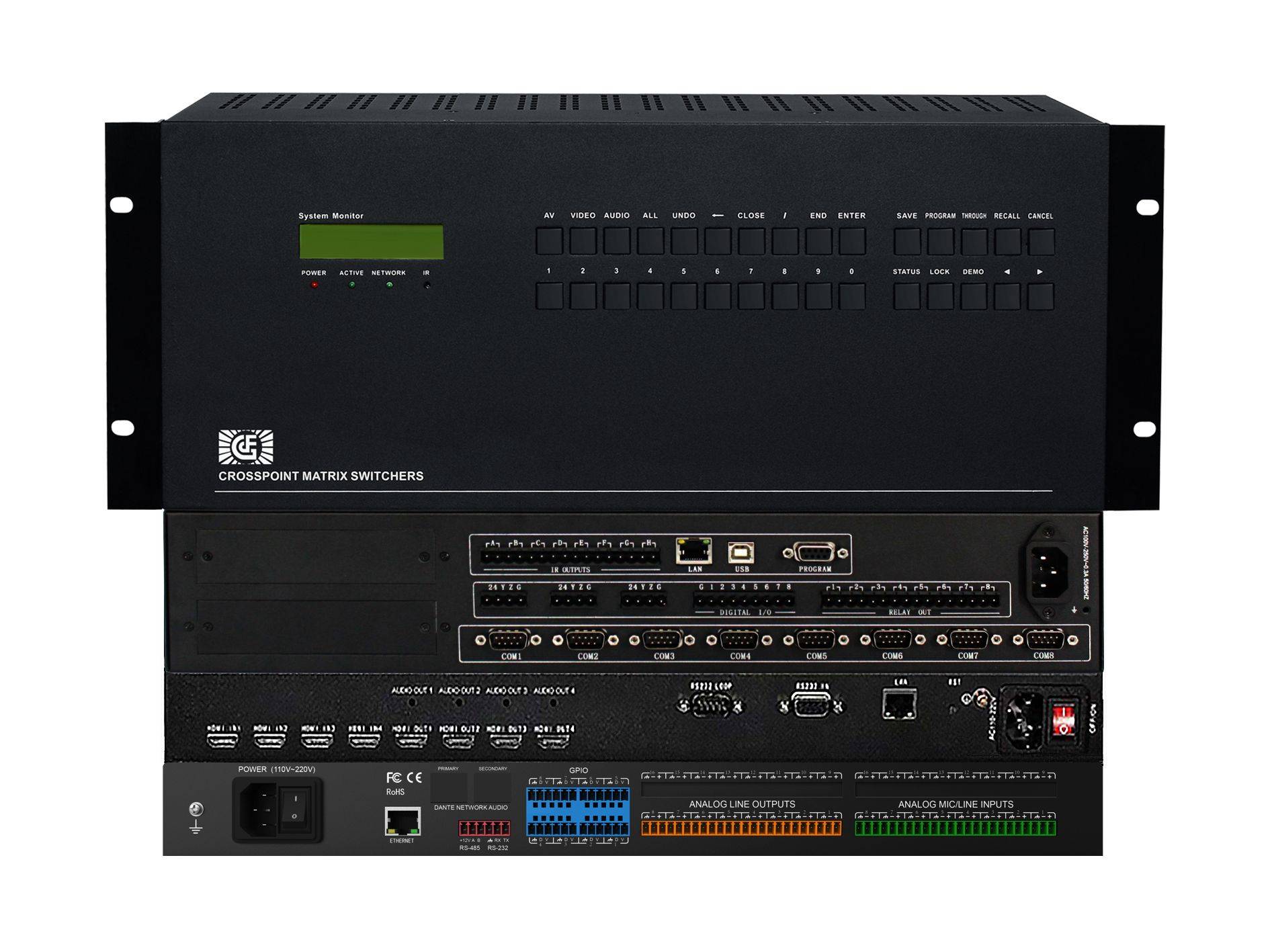

中控矩阵一体系统
●双核CPU，采用美国ATMEL工业级嵌入式处理芯片，主频达700MHz的32位内嵌式处理器，1G内存，4G Nandflash闪存，能高速运行复杂的逻辑指令。提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构。
●多种通信：支持RS-232、RS-422、RS-485、DMX512、Bus通讯，通过Bus无需再输入控制指令即可完成编程。使用SystemBuilderV3.0、TouchBuilderV4.0宏处理模块在很短的时间，建立起一个高度集成灵活的集控体系；
●具备端口复用功能，支持8路可自定义协议的串口，可配置RS-232、RS-485、RS422、DMX512, 用户可编程设置多种控制协议和代码；
●1路AUX IN音频输入和1路Lineout音频输出，可进行音量调节与静音。
●8路触点，每路可支持30V/1A DC，125V/0.5A AC负载。
●支持12路可自定义的IO输入输出及红外输出，支持全频段载波的红外调制信号发送。强大的内置可编程接口使GF-NCC可以控制几乎所有的外接设备（包括第三方设备）。用户建立自有的红外代码数据库，可以从公司网站上下载资料库，可实现一键控制模式等操作。
●8路独立可编程的红外发射接口，支持控制多台相同或不同的红外设备；
支持2路带24V供电CAN总线信号管理。
*支持设备状态的实时反馈、将多媒体环境的各个系统有机地整合起来。
●支持红外学习接口，内置全频段载波红外学习器，配置1路红外仿真接口。
●系统可通过有线进行扩充。
●系统可通过无线或有线扩充，单系统支持255台总线设备扩展。
●支持自定义宏、可编辑宏、可导入或导出宏。
●支持图形化和语句式编程。
●可多平台控制，支持Android、IOS、Windows三平台同时控制。
*自动时钟定时设置功能，可执行用户自定义的时间预约功能，预约动作可到年月日时分秒；
●支持中控固件更新。
●支持无/有线触摸屏、墙上面板等本地控制方式；
*支持自定义方式的限制或禁止中控使用。
●国际通用宽适配电源设计（AC100~240V），支持无缝集成CCSEB技术，适用任何国家和地区；
4路输入4路输出的HDMI矩阵，此矩阵支持HDMI 1.4、HDCP 1.4、与及DVI 1.0协议。支持12位色深的所有HDTV分辨率包括1080p/60，以及高达1920*1200的PC的分辨率。灵活独立的8路 EDID 读取和管理机制，解决各种连接兼容问题；支持对最高达30米的长线输入作自动均衡，
内置8进8出音频处理器，DSP处理能力:
400Mhz,400MIPS,2200 MFLOP；
采样频率/量化:48kHz,24Bit ADC,24Bit DAC；
可以满足绝大多数会议室对音频处理的需求。
应用场合：会议室、指挥控制中心、大型多媒体会议厅。
