整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将四个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路， 选择整流桥要考虑整流电路和工作电压。本文收集整理了一些资料，期望能对各位读者有比较大的参阅价值。
整流桥的工作原理
电源的整流桥原理是部分采用了一体式的整流桥，整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电，通常电源中采用的整流桥.还有单颗集成式的还有采用四颗二极管实现的，整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的。全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格 。选择整流桥要考虑整流电路和工作电压。整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
整流桥的参数选择

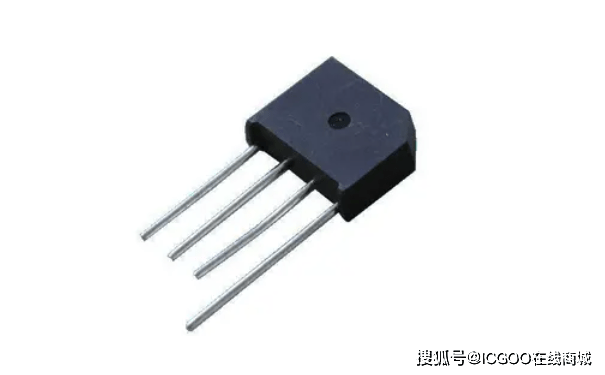

隔离式开关电源一般采用由整流管构成的整流桥，亦可直接选用成品整流桥，完成桥式整流。全波桥式整流器简称硅整流桥，它是将四只硅整流管接成桥路形式，再用塑料封装而成的半导体器件。它具有体积小、使用方便、各整流管的参数一致性好等优点，可广泛用于开关电源的整流电路。硅整流桥有4个引出端，其中交流输入端、直流输出端各两个。
硅整流桥的整流电流平均值分0.5～40A等多种规格，反向工作电压有50～1000V等多种规格。小功率硅整流桥可直接焊在印刷板上，大、中功率硅整流桥则要用螺钉固定，并且需安装合适的散热器。
整流桥的主要参数有反向峰值电压URM(V)，正向压降UF(V)，平均整流电流Id(A)，正向峰值浪涌电流IFSM(A)，反向漏电流 IR(霢)。整流桥的反向击穿电压URR应满足下式要求：
举例说明，当交流输入电压范围是85～132V时，umax=132V，由式(1)计算出UBR=233.3V，可选耐压400V的成品整流桥。对于宽范围输入交流电压，umax=265V，同理求得UBR=468.4V，应选耐压600V的成品整流桥。需要指出，假如用4只硅整流管来构成整流桥，整流管 的耐压值还应进一步提高。辟如可选1N4007(1A/1000V)、1N5408(3A/1000V)型塑封整流管。这是因为此类管子的价格低廉，且按照耐压值“宁高勿低”的原则，能提高整流桥的安全性与可靠性。
设输入有效值电流为IRMS，整流桥额定的有效值电流为IBR，应当使IBR≥2IRMS。计算IRMS的公式如下：
式中，PO为开关电源的输出功率，η为电源效率，umin为交流输入电压的值，cosφ为开关电源的功率因数，允许cosφ=0.5～0.7。由于整流桥实际通过的不是正弦波电流，而是窄脉冲电流(参见图1)，因此整流桥的平均整流电流Id 例如，设计一个7.5V/2A(15W)开关电源，交流输入电压范围是85～265V，要求η=80%。将Po=15W、η=80%、umin=85V、 cosψ=0.7一并代入(2)式得到，IRMS=0.32A，进而求出Id=0.65×IRMS=0.21A。实际选用lA/600V的整流桥，以留出 一定余量。
整流桥的作用
整流桥的作用是将交流电转换为直流电。整流桥是通过二极管的单向导通原理来完成整流工作的，所以,将其接入交流电路时它能使电路中的电流只按单向流动,即所谓的“整流”。
整流桥是通过二极管的单向导通原理来完成工作的，通俗的来说二极管它是正向导通和反向截止，二极管只允许它的正极进正电和负极进负电。二极管只允许电流单向通过，将其接入交流电路时它能使电路中的电流只按单向流动。
整流桥就是将整流管封在一个壳内，分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将四个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。整流桥作为一种功率元器件，非常广泛，应用于各种电源设备。
