什么地线？

地线，又称避雷线，是指用来将电流引入大地的导线；电气设备漏电时，电流通过地线进入大地。地线的符号是E(Earth)；可分为供电地线、电路地线两种。

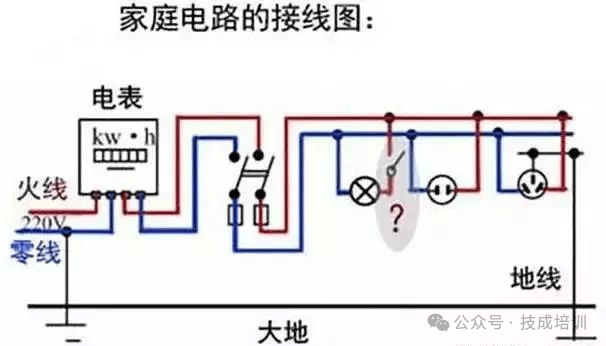

按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。

简单的说：接地线是电气保护中的一种方式。它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。

例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电，严重时会发生触电事故。为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。

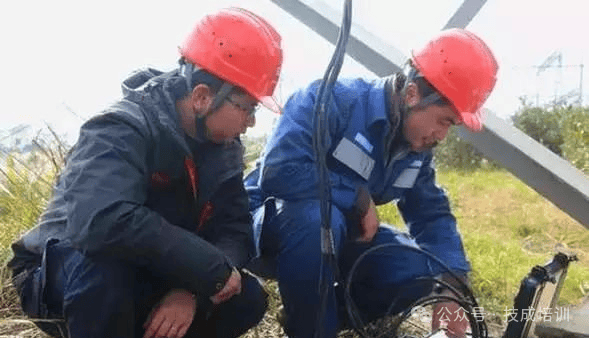

在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按规定,接地线必须是25mm2以上裸铜软线制成。

在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。

通俗点说：接地可以防止用电设备表面的静电或漏电对人造成电击伤害，大功率电器尤其需要注意。

展开全文

地线有什么作用？

接地线的作用是为了避免家用发生漏电时对人体的伤害而接的；把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。如果不接地，一旦设备发生漏电现象，人碰到带电体，就有可能发生触电事故。家用电接地线是保护人身安全的，防止家用电器漏电后人身触电。不能防雷。

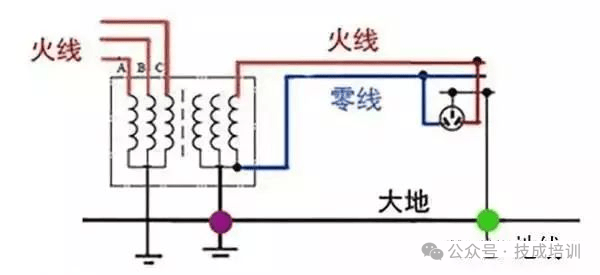

地线有两种接地，分别是系统接地和保护接地。系统接地的任务是建立零电位参考点；保护接地的任务是保护人身安全。对于保护接地，它的任务是：

A）提供设备与接地体之间的的低阻抗连接，由此也降低了人身电击伤害的危险；

B）给接地故障电流提供返回电源的低阻抗通路，使熔断器或断路器得以动作。

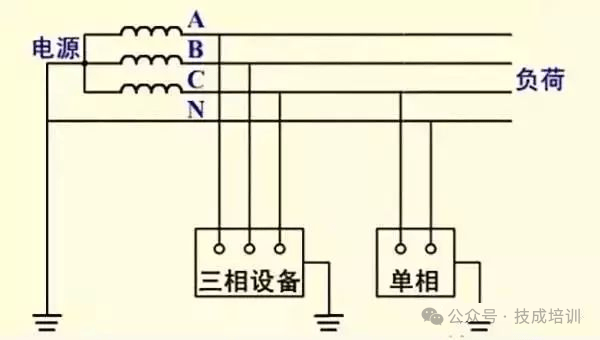

注意1：在TN系统下，单相接地故障电流被放大为相对N的短路电流，因此过电流保护装置能够执行保护操作；

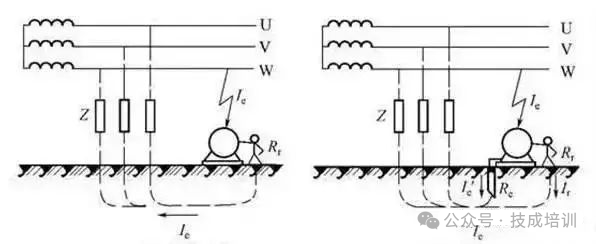

注意2：我们来看上图中左下角的两张图。
左图中，我们看到当发生单相接地故障时，由于地线的电阻远远小于人体的接触电阻，因此流过人体的电流被极大地减小了；右图中，系统未接接地线，因此当发生单相接地故障时，人体由于接触到了相电压，因此受到电击伤害的可能性极大。

注意1：在TN系统下，单相接地故障电流被放大为相对N的短路电流，因此过电流保护装置能够执行保护操作；

注意2：我们来看上图中左下角的两张图。

左图中，我们看到当发生单相接地故障时，由于地线的电阻远远小于人体的接触电阻，因此流过人体的电流被极大地减小了；右图中，系统未接接地线，因此当发生单相接地故障时，人体由于接触到了相电压，因此受到电击伤害的可能性极大。

C）给雷电感应电流提供低阻抗的对地泄放通路。

不接地线可能会导致哪些后果？

答：可能出现人身伤害事故。若电饭锅的金属外壳有接地，则当发生单相接地故障时，RCD和主开关都会跳闸保护，当然，主开关的保护电流会更大一些。若电饭锅的金属外壳未接地，则当发生单相接地故障时，RCD和主开关都不会跳闸保护，因而可能发生人身伤害事故。

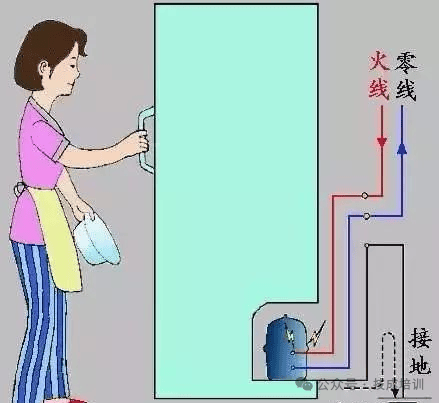

电器设备的绝缘被损坏，外壳带电，当人接触设备外壳时，电流会流入人体，危及人的生命安全。如果设备外壳接了地线，泄漏的电流就通过地线流入了大地，人体接触外壳也就没有危险了。

只是地线与大地连接是要做地极的，而且要求地线与大地的接地电阻值不应大于4Ω。如果接地电阻值大于4Ω，人体接触漏电设备的时候还是有危险的。

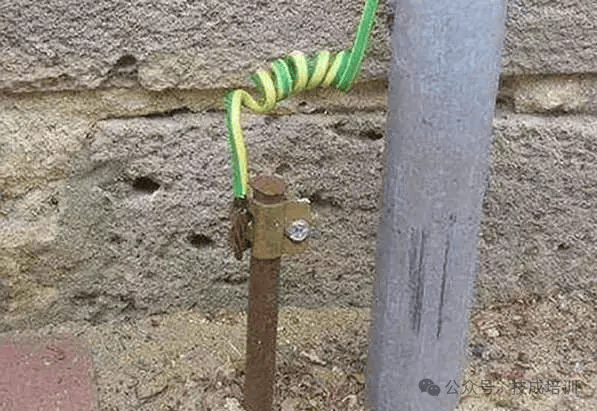

家庭做地极不是那么容易的事情，所以好多人就在潮湿的地方用1米5左右的镀锌角铁打入地下，再引出线到室内就可以了。也有人将接地线连接到能可靠与大地相接触的金属管线如自来水管上，这些方法虽然不符合规范，但比没有保护要好。

还有人在墙上打一颗钉子接线，这只能释放设备上的静电积聚，不能起保护作用。如仪器仪表电脑等精密设备有静电的时候也会影响设备的正常工作，就可以接地线释放静电，这根地线就只要与房屋的墙壁或者地板接触就可以了。

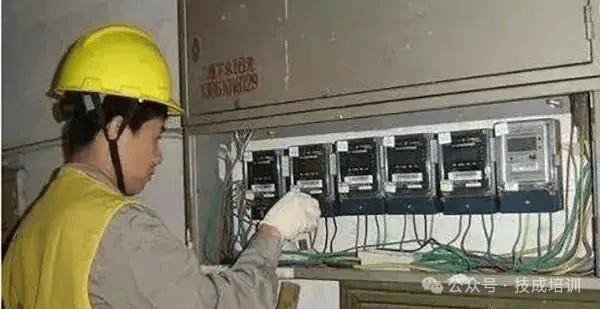

怎样检测家里是否接了地线？

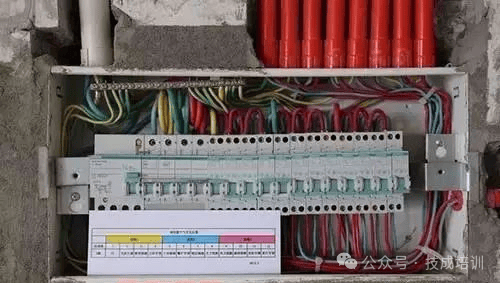

方法1：只要看看入户处是否有地线即可。

方法2：把RCD的输出端相线快速对地短接一下，看看RCD是否动作。若没有接地线，或者未做好接地线路i，则RCD不会动作。

接地方式有哪些？

接地的类型和作用不同的电路有不相同的接地方式，电子电力设备中常见的接地方式有以下几种：

1、安全接地

安全接地即将高压设备的外壳与大地连接。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全，例如电脑机箱的接地，油罐车那根拖在地上的尾巴，都是为了使积聚在一起的电荷释放，防止出现事故；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全，例如电冰箱、电饭煲的外壳。三是可以屏蔽设备巨大的电场，起到保护作用，例如民用变压器的防护栏。

2、防雷接地

当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，如果缺乏相应的保护，电力电子设备都将受到很大损害甚至报废。为防止雷击，我们一般在高处（例如屋顶、烟囱顶部）设置避雷针与大地相连，以防雷击时危及设备和人员安全。安全接地与防雷接地都是为了给电子电力设备或者人员提供安全的防护措施，用来保护设备及人员的安全。

3、工作接地

工作接地是为电路正常工作而提供的一个基准电位。这个基准电位一般设定为零。该基准电位可以设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地连接时，视为相对的零电位。但这种相对的零电位是不稳定的，它会随着外界电磁场的变化而变化，使系统的参数发生变化，从而导致电路系统工作不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。但是不合理的工作接地反而会增加电路的干扰。
