04 普通螺纹 标准普通螺纹区分为粗牙和细牙，一般是单线螺纹，标记形式如下：

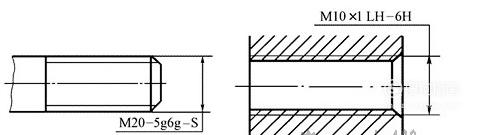

粗牙：M公称直径 旋向–公差带代号–旋合长度代号

细牙：M公称直径×螺距 旋向–公差带代号–旋合长度代号

M是普通螺纹的特征代号；大径和螺距是符合国家标准GB/T192-1981规定的系列值，粗牙不标注螺距，细牙必须标注螺距；旋向为右旋时省略，左旋时标注“LH”；公差带代号两组：第一组表示中径公差带代号，第二组表示顶径公差带代号，如果中径和顶径的公差带代号一样，则只注写一次，不重复书写；旋合长度是指两个相互旋合的螺纹，沿轴线方向相互结合的长度，对于普通螺纹，旋合长度代号有Short、Normal、Length，英文单词的第一个字母分别表示短、中、长三种旋合长度。一般情况下均采用中等旋合长度，故在标记中N不写出。必要时才注出S或L。标记形式中有框格的部分是可以省略的。

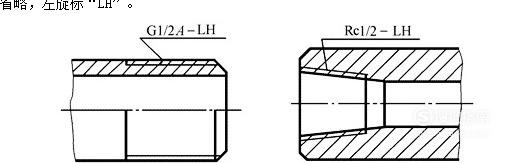

05 管螺纹的标记用指引线由螺纹的大径线引出。其尺寸代号数值，不是指螺纹大径，而是指带有外螺纹管子的内孔直径（通径）。标记形式如下： 螺纹特征代号 公称直径 公差代码 旋向 特征代号：G机械制图常识：螺纹画法非螺纹密封的管螺纹；R机械制图常识：螺纹画法螺纹密封的圆锥外管螺纹；Rc机械制图常识：螺纹画法螺纹密封的圆锥内管螺纹；Rp机械制图常识：螺纹画法螺纹密封的圆柱内管螺纹。 公称直径：为英制单位，为管道通径，不是螺纹大径。 公差代码：只有非螺纹密封外管螺纹是必须标注的，其余可省略。 旋向：右旋省略，左旋标“LH”。

06 牙型符合国家标准的螺纹，可以使用相应的牙型特征代号。如果螺纹的大径或者螺距不符合标准系列数值，就是特殊螺纹。 特殊的标注在其前加“特”，如图10.1.4-3所示，属于传动螺纹的梯形，特征代号为“Tr”，查GB/T5796.3-1986，得知大径50符合标准，但螺距在大径为50时，螺距P=8，现在的螺距为5，不符合国家标准，是特殊螺纹。

07 非标准螺纹，则应画出螺纹的牙型，并注出所需要的尺寸及有关要求，如图10.1.4-4所示。方牙螺纹没有国家标准，也没有螺纹的特征代号，故没有螺纹的标记，只有按结构，使用局部放大图表示，并标注出螺纹的螺距是4.5。

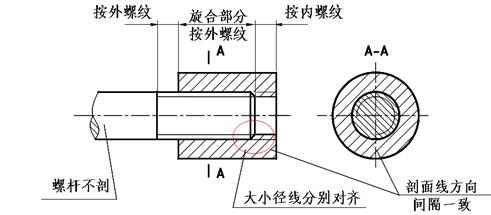

08 螺纹旋合 当内外螺纹的牙型、大径、小径、螺距、线数及旋向都相同时，才可以连接在一起。在剖视图中，表示外螺纹牙顶的粗实线，必须与表示内螺纹牙底的细实线在一条直线上；表示外螺纹牙底的细实线，也必须与表示内螺纹牙顶的粗实线在一条直线上，即内外螺纹的大径和小径分别对齐。 螺纹旋合画法，以剖视图表示内、外螺纹的连接关系时，外螺纹是按不剖绘制，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。 螺纹旋合画法如10.1.5所示，先画外螺纹；确定内螺纹的旋合长度，如果内螺纹是未穿通孔，那么注意内螺纹的长度要比旋合长度长约为0.5d，孔的深度又要比内螺纹的长度长0.5d，其孔底有120度的钻头角；再画内螺纹剖视图的剖面线。
