什么是功率放大器？

功率放大器（Power Amplifier）是一种电子设备，用于将输入信号的功率放大，以提供足够的功率来驱动负载。它是音响系统中的核心组件之一，也是各种电子应用中常用的设备之一。

功率放大器的工作原理基于电子管的放大原理，通过将输入信号的电流或电压进行放大，使其达到足够的功率来驱动负载。具体来说，功率放大器通常由输入级、输出级和放大级等部分组成，其中输入级负责接收输入信号并将其转换为适合放大器放大的信号，输出级则将放大的信号转换为适合负载工作的信号，而放大级则是实现信号放大的主要部分。

功率放大器的作用是将输入信号的功率放大，以提供足够的功率来驱动负载。在音响系统中，功率放大器的作用是将微弱的音频信号放大，以推动扬声器发出足够的音量。在其他电子应用中，功率放大器的作用也类似，即将弱小的信号放大，使其能够驱动各种负载。

此外，功率放大器还具有以下作用：

1. 提高音质和音量：功率放大器能够将微弱的音频信号放大，使音响系统能够输出更大的音量和更好的音质。
2. 增强音频动态范围：通过放大微弱的声音信号，功率放大器能够增强音频的动态范围，使听众能够更好地感受到音乐和声音的细节。
3. 推动扬声器或其他负载：功率放大器能够提供足够的功率来推动扬声器或其他负载，使其能够产生清晰、饱满的声音。
4. 协调各个音频组件：在音响系统中，功率放大器是各个音频组件之间的桥梁，它能够协调各个组件的工作，使整个系统的工作更加协调和稳定。

下面小编分享一些功率放大器电路图，以及简单分析它们的工作原理。

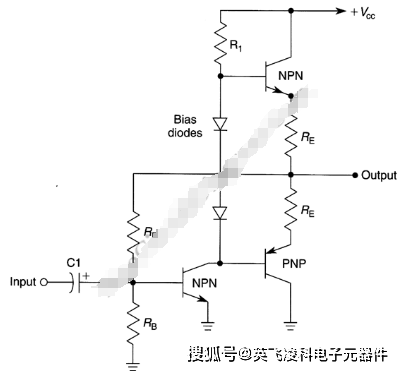

功率放大器电路图分享

1、基于RF2132的线性功率放大器电路图

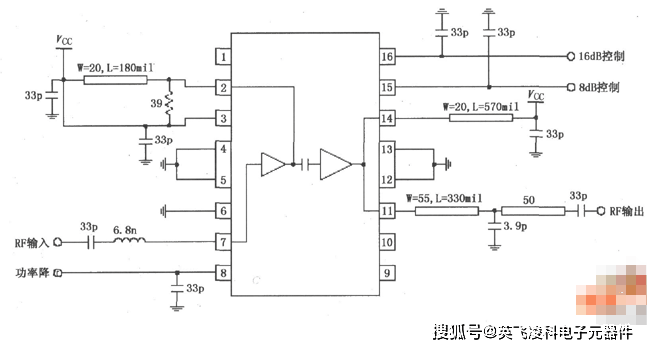

如图所示为由RF2132构成的线性功率放大器电路。射频信号(RF)由3脚输入，经过前置放大器、末级功率放大器放大后由10、11脚输出。3脚与内部放大器直接耦合，其外加一个隔直耦合电容，3脚输入阻抗为50Ω，但确切的阻抗值由1脚外接的内部级间匹配网络决定。

L1为输出中心频率级间调整电感;R1可改进线性，增加级放大器偏流;L2为放大器输出级旁路电感;C7与14、15脚内部连线电感组成串联谐振，谐振频率为2f0，可有效短路输出的二次谐波，改善增益和效率。输出端10、11、14、15脚在芯片内部已连接。

8脚接功率控制脚(PC)，可以控制该脚电压从而控制电源功率。在室温下，当电压为低电平时(0.5V或更低时)，放大器电源处于关断状态。Vcc=4.8V，Vpc=4.0V。
