02 什么是AC

01AC

无线控制器（Wireless AccessPoint Controller）是一种网络设备，用来集中化控制局域网内可控的无线AP，是一个无线网络的核心，负责管理无线网络中的所有无线AP。

对AP管理包括：下发配置、修改相关配置参数、射频智能管理、接入安全控制等。（目前市面流通的所有AC和AP都是相同厂商的才能相互管理）

03 什么是POE供电？什么是POE交换机？

01什么是POE供电

POE （PowerOver Ethernet）POE 也被称为基于局域网的供电系统（PoL,Powerover LAN ) 或有源以太网 ( Active Ethernet)，有时也被简称为以太网供电，指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

02什么是POE交换机

POE交换机就是除了能提供普通交换机所具有的传输功能，还能给网线的另一端设备提供供电功能。供电+数据传输一体化，不需要另加供电模块或者 POE供电模块为设备供电，一根Cat.6线完成所有工作。

POE 交换机是一款专为减少网络阻塞、支持长距离网络供电、实现数据转换POE交换机，它既具有交换机的基本功能同时支持POE供电。每个POE供电口可以最大提供15.4W的功率，可以为无线AP、IP摄像机、网络远程设备等供电，即插即用，提供了低费用和高性能的网络解决方案。

可传送距离可达100m，（非标准Cat.5网线建议控制在70米以内）安装简单，即插即用。非常适合无线覆盖、安防监控等环境使用。

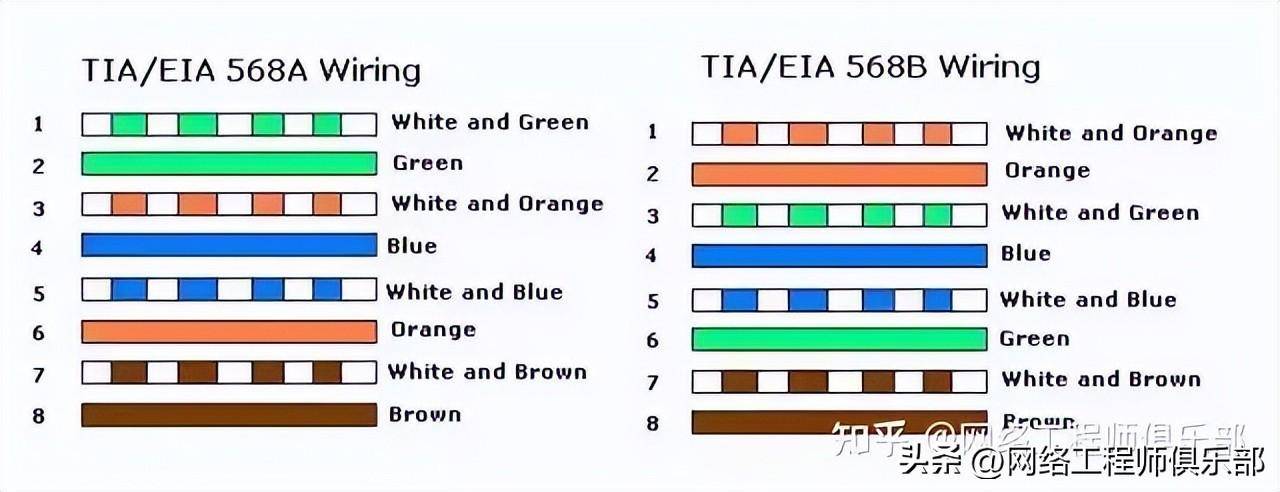

日渐趋势的标准POE供电（End-Span）所用线序数据脚：1/2（+），3/6（- )，此类型交换机多为H3C/CISCO/华为等大型厂商。

非标准POE供电（Mid-Span）所用线序空闲脚：4/5（+），7/8（-) 此类型POE交换机中国偏多，采用直流电。

POE供电"标准"与"非标准"差异

• 标准poe : 依照IEEE802.3af/at规范制定，需要先侦测受电端25K特征电阻，进行握手，握手成功，才供电；否则仅通数据（data）。

• 举例:将POE供电器插到计算机网卡，不会烧毁计算机网卡仅可以正常上网因为数据可通过。

• 非标准POE:也叫强供型，交流电一通电即供电;非先侦测受电端，不进行握手，直接48V或54V供电。

• 举例: 将POE供电器插到计算机网卡，可以正常上网，但是不协商直接供电48或54V，有可能会烧毁设备。

市面上大体分48V、24V和12V等几种输出电压（DC）

04 什么是Portal认证？

Portal认证，是一种认证方式，Portal的英文翻译是入门或者进入的意思。

Portal认证就是进入时候的一种验证方式，有人也它叫web认证，它是互联网接入的一种认证方式，通过底层实现DNS劫持，将访问页面跳转成认证界面，基于多种认证方式；

如微信、微博、QQ、手机、优惠券等。用于实现图文、视频等广告在上网认证前的植入。

05 什么漫游？

很多用户可能搞错了漫游和无缝漫游的概念了，漫游和无缝漫游是两个概念，这个请您知悉，下面我分开讲解。

01漫游概念

1.“漫游概念”

当网络环境存在多个AP，且它们的微单元互相有一定范围的重合时，无线用户可以在整个WLAN覆盖区内移动，无线网卡能够自动发现附近信号强度最大的AP，并通过这个AP收发数据，保持不间断的网络连接，这就称为无线漫游。

2.布点要求

a、所有AP使用相同的SSID，（注意SSID区分大小写）

b、必须采用相同的WEP或WPA加密方式，并设置相同的密码。如果是开放网络，则可以忽略此条。

c、所有无线AP都需要处在统一个局域网内，指相同网段IP地址。

d、AP间覆盖范围需要相对重叠，即AP半径30米，那么俩AP之间距离，最好控制在50米以内。（重叠范围在20%~30%左右）

e、相邻AP间信道手动选择，尽量采用不同，甚至不相邻信道，IEEE802.11g标准其都只支持3个不重叠的传输信道信道，只有信道1、6、11或13是不冲突的，

注意：

在 802.11b/g情况下，可用信道在频率上都会重叠交错，导致网络覆盖的服务区只有三条非重叠的信道可以使用，结果这个服务区的用户只能共享这三条信道的数据带宽。

这三条信道还会受到其它无线电信号源的干扰，因为802.11b/gWLAN标准采用了最常用的2.4GHz无线电频段。

而这个频段还被用于各种应用，如蓝牙无线连接、手机甚至微波炉，这些应用在这个频段产生的干扰可能会进一步限制WLAN用户的可用带宽。

3.漫游注意事项

根据个人经验，如果需要高质量的漫游，建议部署AP无线覆盖重叠范围应在20%~30%左右，然后其漫游测试的信号强度不得小于-67dBm，信噪比应至少 25dB以上。

如果AP极化方式为垂直+水平的话，那么布点的时候，楼上楼下对应的AP也要设置不同信道。当然现在很多AP都支持自动选择信道功能，就不必这么麻烦了。

4.漫游相比无缝漫游优点

设置简单、操作虽然不方便、但布点灵活，不需要AP支持

5.漫游弊端

移动过程中，因为要切换AP，但漫游是无线终端本身实现切换的，并且由无线终端本身执行切换工作，当无线终端切换到下一个AP的时候，还需要重新验证、切换信道和收发信息，而在无线终端本身处理切换的同时是不收发数据的，处理过程需要时间，所以中间可能会出现丢包延迟等情况发生。（根据使用AP和手机设备好坏，掉线时间不定，一般1秒左右）

02无漫游概念

1.无缝漫游

（Zero-HandoffRoaming）或叫零切换，无缝漫游能够做到的是在 AP 与 AP 间的切换时间控制在毫秒级, 所以基本不掉包，在音视频通讯使用上感受不到有任何停顿。

相当于将多个AP工作起来就伪装成一个AP来用，这样客户端在移动时从一个 AP 自由地切换到另一个 AP 时就不会被断开，无线漫游网络中，客户端配置与接入点网络中的配置完全相同，用户在移动的过程中完全感受不到无线AP之间的切换操作。这就是无线无缝漫游。

无缝漫游用于专门针对场所面积非常大, 有移动通讯需求, 并且对通讯质量要求非常严格, ap间切换时不希望有任何中断的场景下应用, 比如高质量 VIOP 语音通讯的移动应用。

2.布点要求

a、所有AP使用相同的SSID，（注意SSID区分大小写）

b、必须采用相同的WEP或WPA加密方式，并设置相同的密码。如果是开放网络，则可以忽略此条。

c、所有无线AP都需要处在统一个局域网内，指相同网段IP地址。

d、AP间覆盖范围需要相对重叠，即AP半径30米，那么俩AP之间距离，最好控制在50米以内。（重叠范围在20%~30%左右）

e、相邻AP间信道手动选择，必须相同信道

f、需要AC&AP支持无线无缝漫游功能，无缝漫游是AC&AP的功能，并且由AC&AP执行相关切换工作。（一般所有AP为相同厂商、相同型号）

3.无缝漫游注意事项

根据个人经验，如果需要高质量的漫游，建议部署AP无线覆盖重叠范围应在20%~30%左右，然后其漫游测试的信号强度不得小于-67dBm，信噪比应至少25dB以上。

4.无缝漫游相比漫游优点

设置简单，操作方便，但布点比较困难，且需要AP支持，延迟毫秒级，几乎感受不到网络延迟情况。

5.无缝漫游弊端

无缝漫游需要把多个 AP 伪装成一个 AP 来用, 这样就需要所有的 AP 都设置成同一个信道来使用, 这样你的AP间相互干扰就会变得非常大,特别对于面积较小的室内环境, 布署就变得非常困难。需要相同的AP，并且AP要支持无缝漫游功能。

06 部署一个无线工程都需要哪些软硬件？

部署一个无线工程都需要哪些软硬件？

01基础硬件

路由器、POE交换机、AC、控制器、无线AP

02高端硬件

防火墙路由器流量及行为管理旁路主交换机楼层交换机 POE交换机 AC控制器无线 AP

07 AP的功率是不是越大越好

01AP的功率是不是越大越好？

不是，AP的功率越大，代表发射的信号强度越高，从字面上理解，会将您引到误区，信号越强当然越好了，但是信号强是针对本身而言，整个无线网络中传输信号是双方的，发射端与接收端都会相互传输数据，发送端信号过强，势必会影响接收端回传数据，这样就会造成网络传输延迟或丢包等现象。

通俗理解：

一个空间内，你和另一个人在同时对话，对方的声音过大，你的声音很小，就会造成对方听不到你在说什么，从而影响通话质量。

08 在一个大型无线工程内，关键的点和最需要注意的地方是什么？

01工程角度关键点

1.设计

实际施工图，确定布线的走向位置，需要考虑诸如：隐蔽性，对建筑物破坏(建筑结构特点)，在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求。

2.路由器的位置

路由器一般选用在地下的弱电间（远离强电间，避免强电磁干扰），注意通风，保持干燥，最好配有机柜，与核心交换机放在一起。

3.POE供电交换机的位置

POE交换机位置选择要合理，位于AP点位中间位置，减少走线成本，缩短交换机到AP距离

4.AP位置选择

AP的点位布设选择场景的中心地带，向外围辐射状布设。AP件的覆盖范围要重叠，减少信号盲区。AP距离POE交换机距离不要超过80米（正品安普网线为例）

5.网线的铺设

网线作为网络信号的传输载体，在铺设过程中要注意线路的保护，不要出现折断或者死角，必要情况下要穿铁管或者放在屋顶桥架内。特别注意的是原理高压电线，减少对信号的干扰

02实操调试及后期维护角度注意事项

1.外网及路由

外网线接入到位，确保线路正常上网条件，接通路由，保证路由本身能够正常上网通信，施工时接通主交换及施工楼层交换，保证主干网络通信正常。

2.调试对讲机

调试阶段需要跟商场借调一套对讲设备，方便进行调试工作。

3.施工及调试阶段

需对AP、交换机、网线、等施工调试硬件预留有足够备件。

4.施工图

每次施工前，请施工方给我方员两份施工图。

施工网络拓扑图：要求，详细楼层交换机、路由信息及位置，每层AP等硬件个数和连接方法。

施工设备连接线标识图：要求，路由和交换机及AP连接信息，对应端口等，所有连接线理论大致网线长度（包括路-交换-AP之间）。

5.施工布线及线标规划

• AP点Mac信息记录

施工方安放AP位置时需记录该AP所在楼层号和位置号以及对应Mac信息（注意对应楼层图AP编号，比如：1楼1号 mac信息 格式为 1F-1 : AC:11:22:33:44:AP ）。此信息统一按楼层分布记录到Word文档楼层商场施工图内或者直接手工记录到施工图边侧空余地方，方便后期维护使用。

每层交换机面板上：需要标明标识或者序号，（连接路由的主交换可用 1F-1 ZSW 或者次（级联）交换可用2F-2CSW 级联交换可用3F-1 JSW）

• 线标标识记录

（1）交换机端的输入输出线上：需要标明标识或者序号所接线头是哪个楼层和位置号的AP连接的，（注意对应楼层图AP编号，比如：1楼1号 格式为 1F-1 ），外网进来的线也要有线标：需要标明”外网接入。

（2）所有楼层交换机之间互联：在交换机的线路互联线头端需要标明标识或者序号所接线头来源。（注意写上楼层及交换机标注，比如：1楼1号交换机，格式为1F-1 SW）

6.现场查看已安装AP 有没有通电，和正常工作

施工人员施工完毕，现场全部检验所有AP通电正常，通电情况下正常状态：AP上绿色指示灯长亮，如路由到位并运行情况下，可通过软件检测该AP是否正常散发信号及上网。

7.如果以上信息完全清晰，那么不需要施工人员在现场

如果以上信息完全不清晰，每次调试需要请施工人员现场配合。(大型环境应每层施工完毕后都进行单独验收）

09 施工布线注意事项

01硬件设备互联注意事项

1. 路由器到交换机，交换机到交换机之间：普通450一箱的超五类线（在用），建议长度70米以内（特殊环境下可最高90米以内，需提前测试，未布线前现场接90米线测试。）、六类线，建议长度不超过120米（待测试）、光纤，商场环境几乎无限制，但注意事项比较多。（超过上述距离的由光纤代替布线）

2. 交换机到AP之间：普通450一箱的超五类线（在用），建议长度60米以内（特殊环境下可最高80米以内，需提前测试，未布线前现场接80米线测试。）、六类线，建议长度不超过100米（待测试）、光纤，商场环境几乎无限制，但注意事项比较多。（超过上述距离的由光纤代替布线）

3. 无加强信号设备的话，多交换机设备级联方式建议交换机数量控制在4个以内，最高不超过6个（适合每段线路较短环境，但数据效果已经不是很好了，）

4. 所有连接Poe交换机的输入（上层级联）线路，必须连接的是Poe交换机的上联（UPLINK）接口。

5. 非标准POE供电交换机布置环境，用测线器测试网线连通性，如果交换机端插着网线，有可能会烧坏测线仪，注：非标准供电直接供电，不进行握手协商。

10 光纤布线注意事项

01硬件信息

可使用单模单/双芯光纤，俩头都做好熔接，一个芯备用。

02施工注意

• 注意不要使光缆受到重压或被坚硬物体扎伤，划破。另外牵引力不要超过最大铺设张力。
• 注意放置时和布放、布置过程中，保持松弛弧形，中应无扭转，严禁打小圈打死结（最小巴掌大的圆），转弯时不能小于90度，不能有折（直）角弯，浪涌等现象。
• 注意施工的时候熔接位置不要抻拽，最好包住熔接位置，拉其后面线路位置。光纤接头冒在施工到时候不要拿下来，测试的时候可以拿下来，不用的时候就要盖上。
• 注意如果光纤为室内线（细并且无外围胶质材料保护）需套管-----塑料的即可。
• 注意光纤在穿墙或者穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。

总之是布线的时候要小心谨慎，不能损伤，划破，弯折，断裂。并在施工时就要检查好，否则后续维护相当不易。
