一、 管线测量外业
参照与地形图测量。按照解析法测定工矿区细部坐标点方法进行。
二、地下管线图
1. 专业管线图
一种专业一张图，或按相近专业组合一张图。
2. 综合管线图
① 内容：各专业管线；管线上的建（构）筑物；地面建（构）筑物；铁路、道路、河流、桥梁；主要地形特征。
②注记：管线点的编号；各种管道管线规格；电力电缆电压。沟埋或管埋时，应加注管线规格；电信电缆管块规格和孔数。直埋电缆缆线根数。

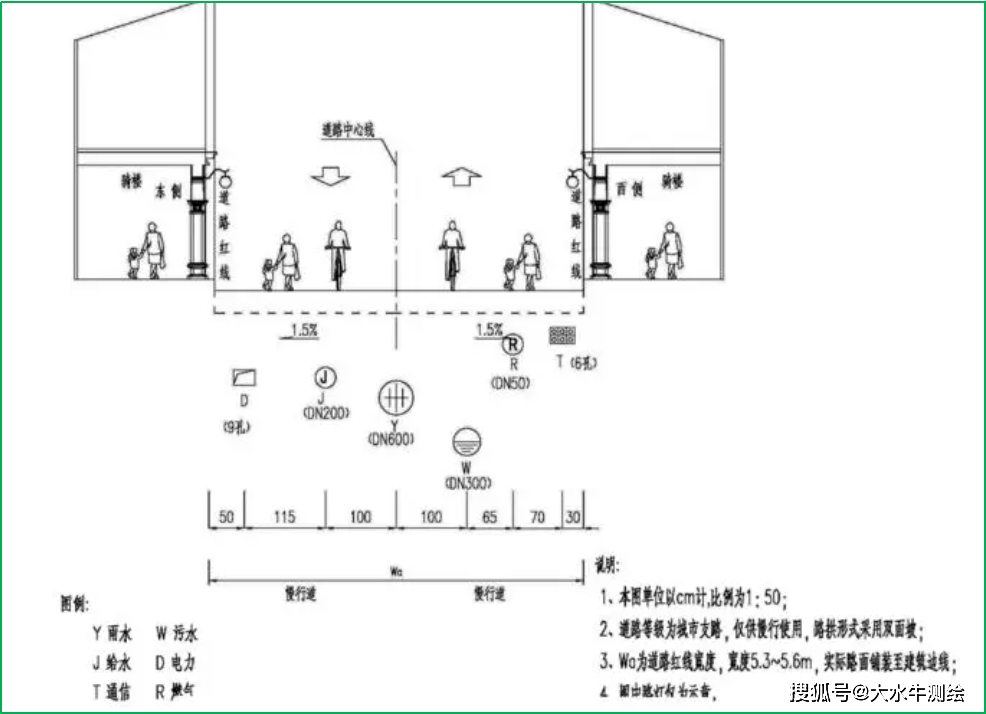

3. 管线横断面图
管线断面图应表示内容：
地面地形变化；地面高程；管线与断面相交的地上、地下建（构）筑物；路边线；各种管线的位置及相对关系；管线高程；管线规格；管线点水平间距和断面号等。

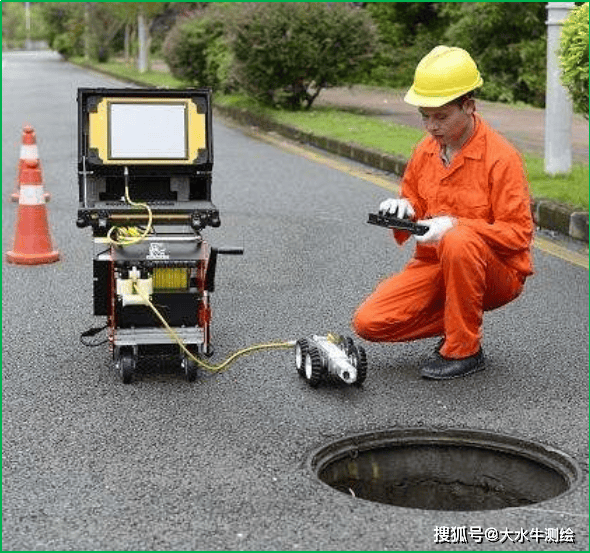

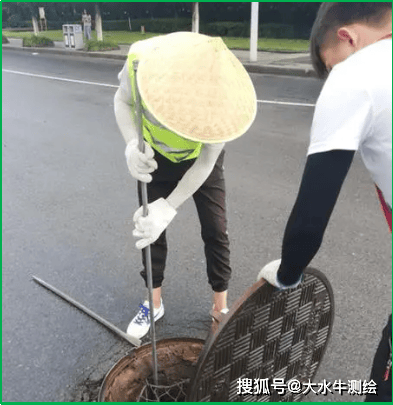

三、地下管线探查工作质量控制
1. 地下管线探查各项质量检查与验收工作，必须独立进行，不能省略或代替。质量检查应填写探查质量检查结果。
2. 每一个工区必须在隐蔽管线点和明显管线点中分别抽取不少于各自总点数的 5％，通过重复探查进行质量检查。
3. 开挖验证点应随机抽取，点数不宜少于管线点总数的 1％，且不应少于 3 个点。
4. 检查取样应分布均匀，随机抽取，在不同时间、由不同的操作员进行。质量检查应包括管线点的几何精度检查和属性调查结果检查。
四、 地下管线图质量检验要点
1. 管线没有遗漏；
2. 管线没有连接错误；
3. 各种图例符号和文字、数字注记没有错误；
4. 图幅接边没有遗漏和错误；
5. 图廓整饰应符合要求
五、 地下管线信息管理系统
1、地下管线信息管理系统应具备功能
① 地形图库管理功能；
②管线数据输入与编辑功能；
③管线数据检查功能；
④管线信息查询统计功能；
⑤管线信息分析功能；
⑥管线维护更新功能；
⑦输出功能。
2、地下管线信息管理系统建立过程
①立项可行性论证；
②需求分析；
③ 系统总体设计；
④ 系统详细设计；
⑤编码实现；
⑥样区实验；
⑦系统集成与试运行；
