项目概述
在各车间安装烟感报警器，对数据进行分布式处理、显示、报警；并将数据通过局域网，MQTT协议，上传至MES。
系统方案设计
- 选择无线烟感，安装在各车间的探测点；
- 在每个车间或两个相邻的车间，相邻的楼层，安装1套报警终端；
- 报警终端通过无线获取管辖区域内烟感监测点的数据，通过ETHERNET或Wi-Fi，推送数据至MES服务器，通信协议为MQTT数据格式。

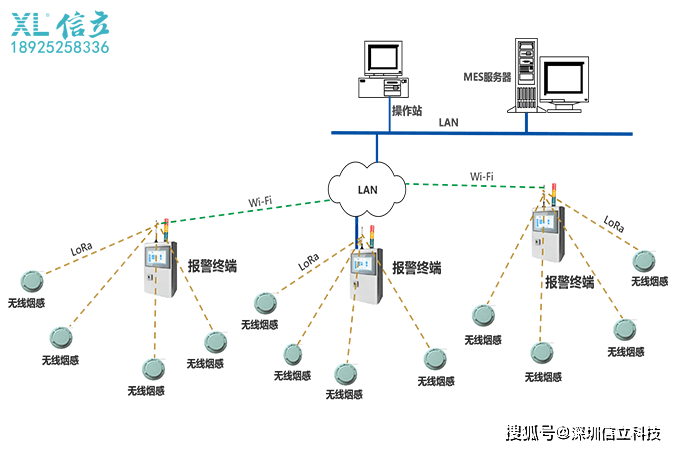

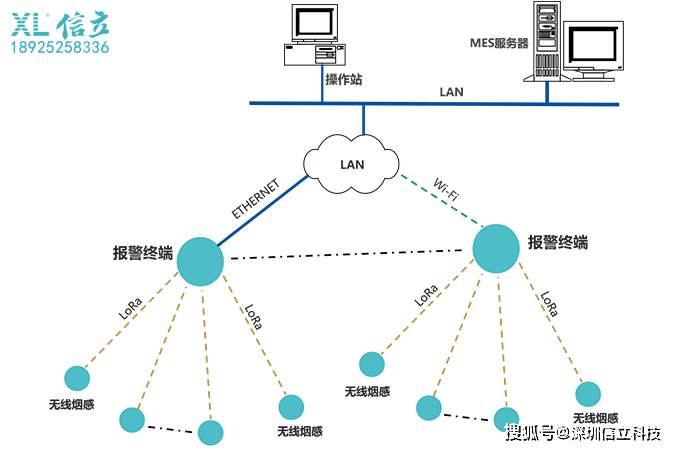

系统方案示意图
- 无线烟感XLSD是电池供电，可以自由安装；
- 报警终端XL97的安装点，根据现场情况自由选择；
- 无线传输距离，在工厂车间环境，300至1000米；
- XL97报警终端可接入64个无线烟雾探测器，理论上不受限制；
- XL97可同时支持以太网和Wi-Fi通信方式，使用更方便灵活。

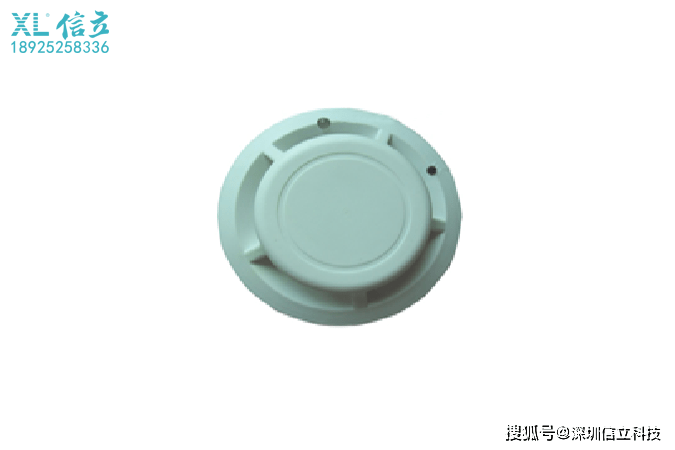

XLSD无线烟感技术参数
常规技术参数：
- 报警执行标准 GB20517-2006；
- 报警方式 指示灯、声音；
- 报警音量 >80dB （正前方 3m 处）；
- 保护面枳 ≥ 40 m2具体参数参考《火灾自动报警系统设计规范》 （GB50116-2013）；
- 工作环境：工作温度 -10℃~50℃ ；工作湿度 10%~95% ；
- 供电方式： 内置锂电池供电。
无线技术参数：
- 数据传输速率 300bps～5.4Kbps ；
- 工作频率 433-510MHz；
- 最大发射功率 17dBm ；
- 最大接收灵敏度 -141dBm；
- 发射电流 ≤125mA 。
XL97报警终端
- 基于ARM Cortex-A8架构工业级处理器；Linux 操作系统；安装My SQL数据库，XL.Smart应用软件；
- 可选配触摸屏、声光报警器；
- 配100/1000M双以太网，Wi-Fi；
- 可配两路LoRa无线通讯接口，无线读取传感、采集节点数据；
- 将数据同时接入多个软件平台；
- 支持XL/9-RDS Redis数据交换协议；XL/9-DB 数据库格式协议，支持MS SQL，My SQL，ORACLE等数据库；
- 支持物联网协议MQTT、SOAP以及工业、电力等等多种通信协议；
- 支持API接口。
