隔离刀开关向前开启；

只对下端负载负责，只负载检修负载。

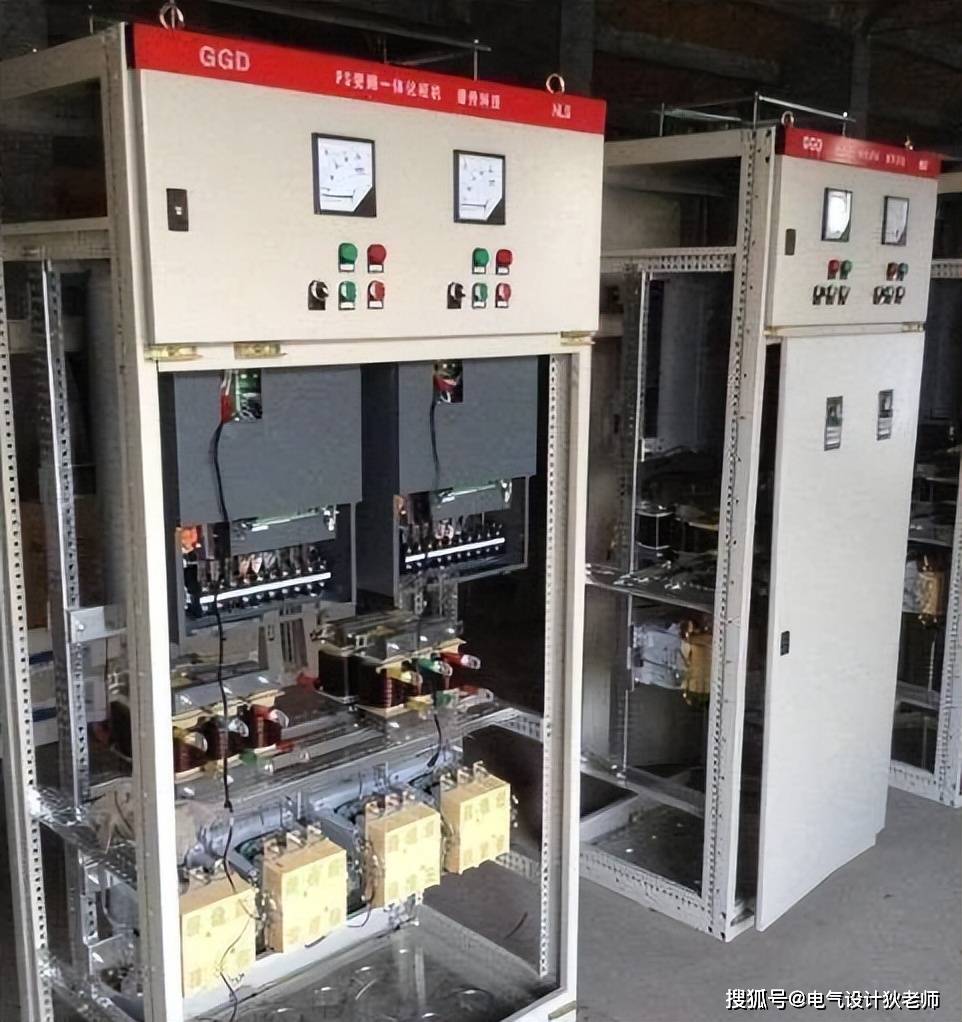

▌02 GGD配电柜

GGD，全称叫做固定式开关柜。GGD的外观（合上柜门以后）与21柜很像，与GCK,GCS,MNS的区别一目了然——GGD有柜门，而后三者没有。

GGD，GCK，GCS，MNS有几个共同点，是它们与21柜等配电箱柜的区别：

安装于变压器低压侧进线处；主母线固定；对下端所有配电箱柜负责。

GGD与后三者柜型，除了外观外，区别如下：

GGD是通柜形式，打开柜门后内部连通；造价低、内部回路少，只适用于小型配电室；不能与计算机连通。

▌03 GCK，GCS和MNS配电柜

把这三者放在一起，是因为它们有一个共同的名称——抽出式开关柜，简称抽屉柜。顾名思义，在这些柜型中，没有柜门，是独个的像抽屉一样的结构，外观更类似于家用五斗橱。

抽屉柜特点不再赘述，上述21柜和GGD的特点中，提到没有的东西，组合在一起就是抽屉柜。除此以外，抽屉柜最大的特点就是在维修电路时，哪个抽屉里的东西坏了，单独抽出该抽屉进行更换即可，不影响其它抽屉的正常使用。，这使得检修成本降低很多（检修时不耽误生产）。下面单独阐述抽屉柜每一个柜型的特点。

1、MNS

把它放在最前面说，是因为MNS柜的技术水平最高，，当年是从ABB公司引进的先进柜型。特点如下（与其余两个柜型相比）：

分断能力强；热稳定性高；垂直接线排是三相四线；最小抽屉单元1/4模数（每层可以装4个抽屉）。

除此以外，MNS柜型与GCS柜型相同，但MNS的造价要高很多，中小型用户往往不会使用。

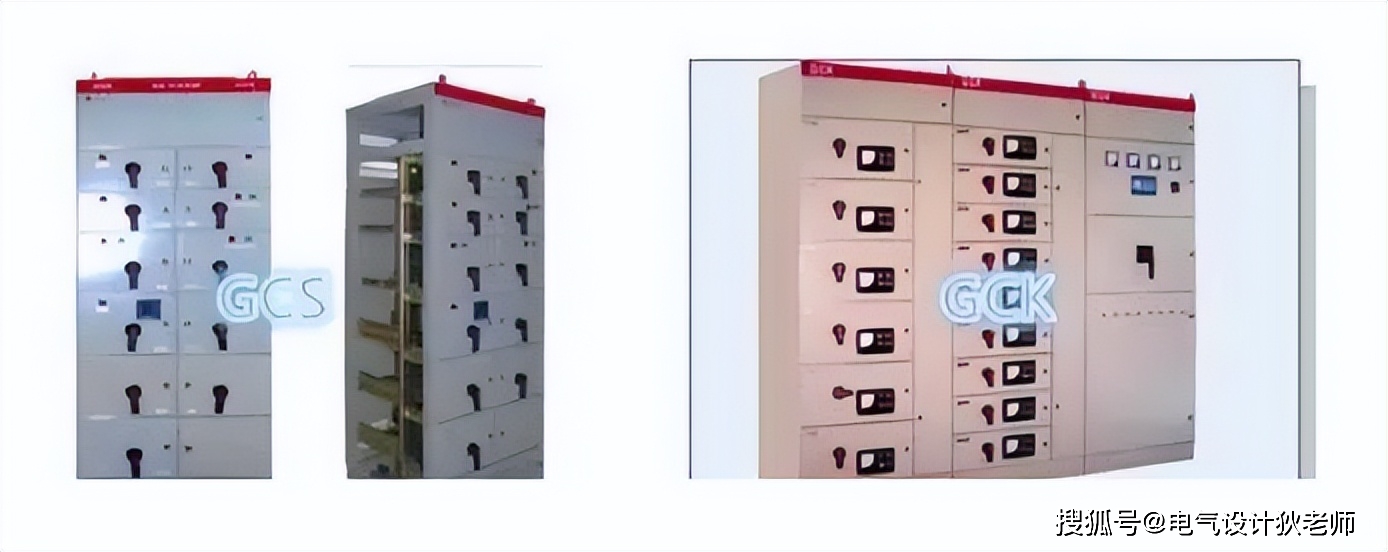

2、GCK，GCS

这两者不论从外观还是名称，都极易混淆。相对来说，GCS抽屉柜要更先进一些。以下从不同角度阐述二者区别：

（1）单元高度：即抽屉的高度。GCK新柜型每个抽屉高200MM，老式柜型高240MM；GCS每个抽屉高度为160MM。

（2）单元数量：一般抽屉柜总高为2.2M，除去下端通风和上端母线，GCK可以分为9个单元，而GCS可分为11个（标准柜，有些定制的非标柜就不一定了）。

（3）抽屉模数：即每个单元内的抽屉数量。GCK是1个，GCS是2个（也可以只放1个）。如此一来，GCS就可以比GCK做更多的回路（单元数量多，抽屉模数多）。

（4）抽出推进装置：GCS是旋转抽出推进，靠内部机械机构助力；GCK是靠大手柄，直接拉出（靠蛮力）。

▌04 各个配电柜型号的含义

1、柜型号解析

GGD、GCS、MNS、JYD、GCK等很多的，标准一般按照GB7251。

GGD/M/J①②③

G－交流低压配电柜

G－电器元件固定安装，固定接线

D/M/J－D：电力用柜

M：面板操作

J：静电电容器

①－设计序号：

1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

②－主电路方案代号

③－辅助电路方案代号

PGL □—□

P－低压开启式配电柜

G－电器元件固定安装，固定接线

L－动力用

前面□－设计序号;后面□－主电路方案号

PGL1型为15KA（有效值），PGL2型为30KA（有效值）；

现在PGL已基本不用了，动力大部分采用GGD了。

GGD交流低压配电柜：

G--低压配电柜；

G--固定安装、固定接线；

D--电力用柜

GCK交流低压配电柜：

G--柜式结构；

C--抽出式；

K--控制中心

GCS交流低压配电柜：

G--封闭式开关柜；

C--抽出式；

S--森源电气系统

价钱区别不大，主要取决内部元器件的选择。低压柜的型号可能会因为厂家不同，型号略有不同。一般低压柜可以分为固定式，抽屉式，框架式。只要确定用哪种形式的，柜子的短路容量，母线电流，主进线开关规格，各支路规格，就可以让厂家帮助选定。当然如果能有单线图那是最好的了。

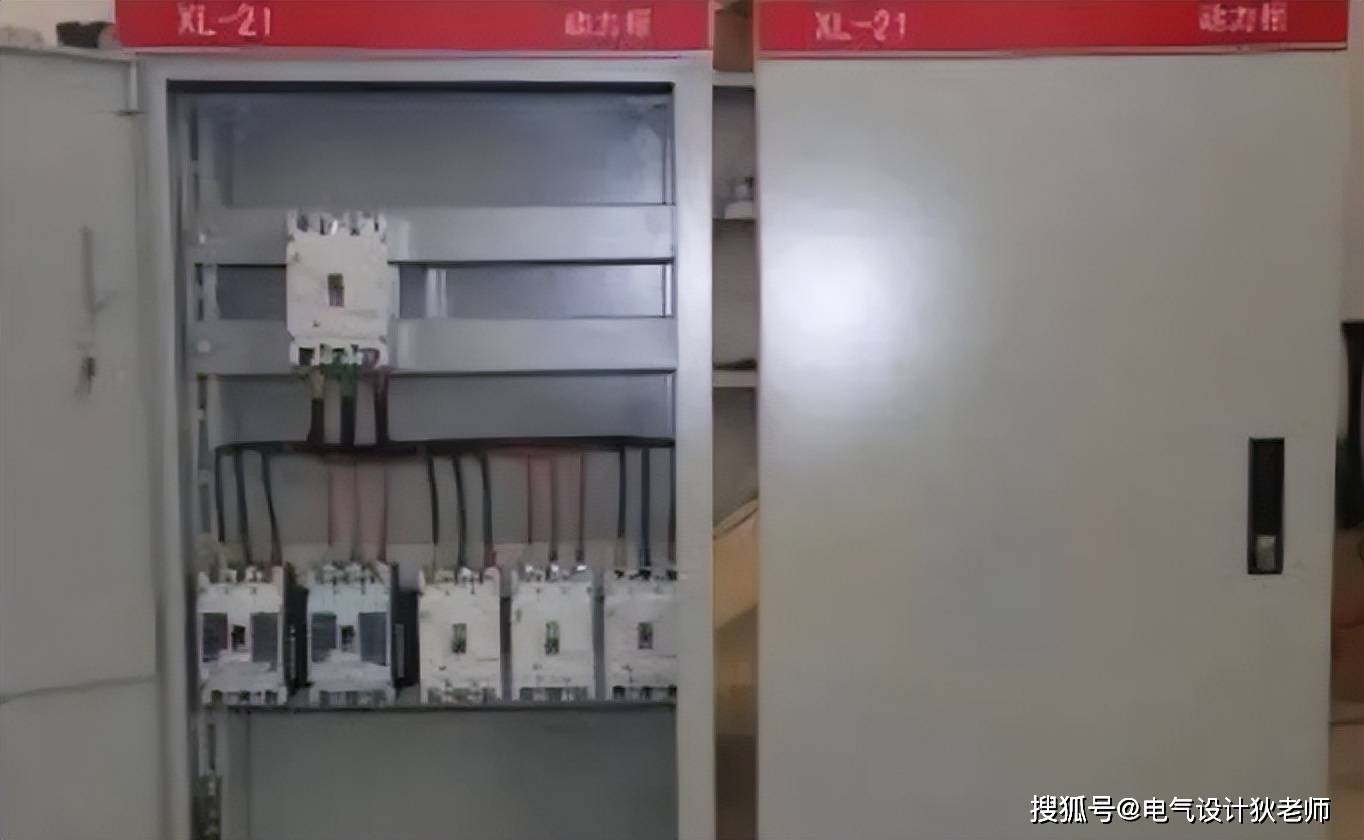

XL----指【动力配电箱】，其中的

X表示【箱】、

L表示【动力】；

后面的数字代号表示设计开发序号。动力配电箱没有太多的要求，不同的厂家，会有不同的

“标准”配置，用户可以自己选用不同品牌的部件。按照设计图纸中的系统图加工定做即可。可以参考的资料：建筑电气设备手册、工厂常用电气设备手册、电气安装工程图集。

2、电气箱柜名称、规格型号

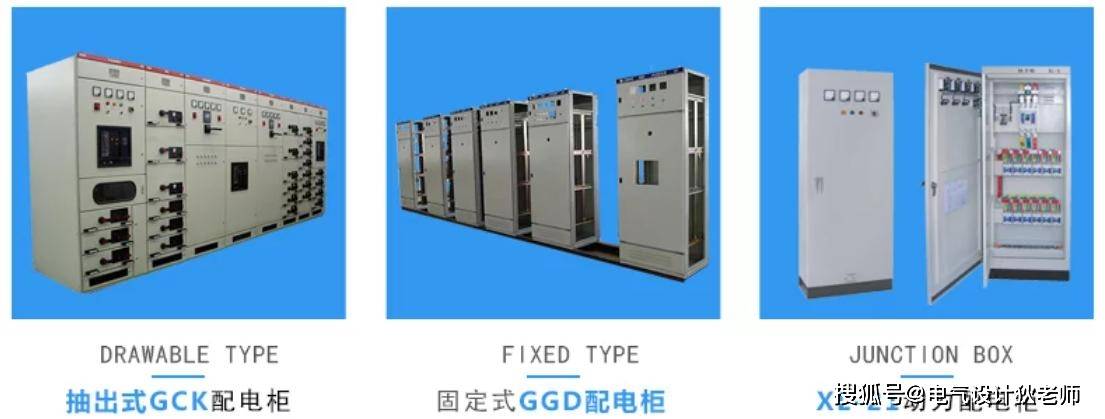

GCK、GCS、MNS是低压抽出式开关柜；

GGD、GDH、PGL是低压固定式开关柜；

XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱

AH高压开关柜

AM高压计量柜

AA高压配电柜

AJ高压电容柜

AP低压电力配电箱柜

AL低压照明配电箱柜

APE应急电力配电箱柜

ALE应急照明配电箱柜

AF低压负荷开关箱柜

ACC或ACP低压电容补偿柜

AD直流配电箱柜

AS操作信号箱柜

AC控制屏台箱柜

AR继电保护箱柜

AW计量箱柜

AE励磁箱柜

ARC低压漏电断路器箱柜

AT双电源自动切换箱柜

AM多种电源配电箱柜

AK刀开关箱柜

AX电源插座箱

ABC建筑自动化控制器箱

AFC火灾报警控制器箱

ABC设备监控器箱

ADD住户配线箱

ATF信号放大器箱

AVP分配器箱

AXT接线端子箱

GCK举例说明吧

第一个G 代表配电柜；第二个C 代表抽屉式；第三个K 代表控制；

GGD 第一个G 代表配电柜；第二个G 代表固定式；第三个D 代表动力

配电箱1LA1a 1AL1b AT-DT、1AP2 2AP1 3APc 7AP 1KX之类：这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。但遵循一定的规律，

AL是配电箱、

AP是动力配电箱、

KX是控制箱等。例如：

1AL1b——代表一层一位置的b种类配电箱；

AT-DT——电梯配电箱；

1AP2——代表一层第二位置上的动力配电箱。

PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：

(1)PXT明装配电箱，暗装加（R）

(2)K有如表1的系列配线方式

(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/定

短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入

(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路

(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30
