[图型概述] 地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。判读内容主要是根据地质剖面图判断地球内部的圈层构造、背斜和向斜的形态特征、地层形态及发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。
| 判读内容 | 分析解决问题 | |

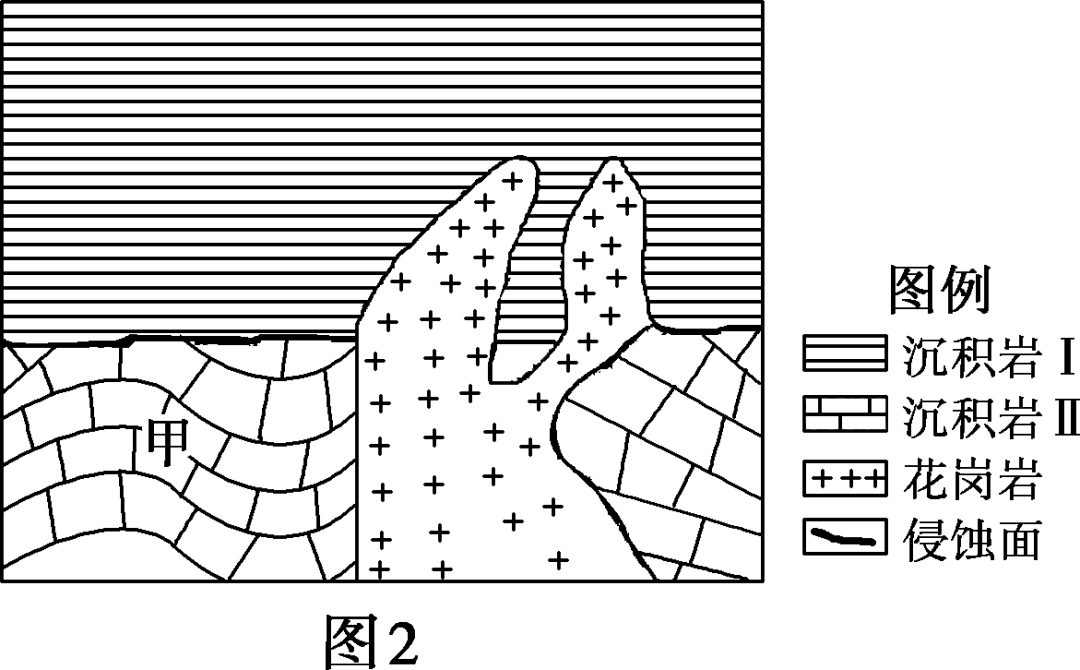

| 判断岩层新老关系 |  | (1)沉积岩岩层的新老关系判断：①根据岩层层序判断(下层较老，上层较新)；②根据生物化石判断(如图1中岩石由老到新为三叶虫化石、恐龙化石、大型哺乳动物化石)。(2)其他岩层新老关系判断：根据侵入岩侵入的岩层来判断(侵入岩形成晚于其所切穿的岩层，如图2中花岗岩形成晚于沉积岩Ⅰ) |
| 判断地质构造 | (1)岩层连续且弯曲为褶皱。(2)岩层向上拱起为背斜，向下弯曲为向斜。(3)岩层中间老、两翼新为背斜，岩层中间新、两翼老为向斜。(4)岩层不连续且有明显位移为断层 | |
| 判断地表运动状况 |   | (1)根据岩层上下关系。若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。(2)根据岩层的弯曲。若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱运动。如图3中乙处岩层弯曲说明受到了水平挤压作用。(3)根据岩层的缺失。若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆起，使当地的地势抬高，终止了沉积过程，或者原沉积物被剥蚀完毕，也可能是当时当地气候变化，没有了沉积物来源。(4)根据侵蚀面。若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后，遭受到外力侵蚀。若侵蚀面上覆盖新的岩层，是因为之后该地又经历了沉积作用。如图2甲处上部岩层不完整说明经历了侵蚀作用，沉积岩Ⅰ的覆盖说明又经历了沉积作用。(5)根据侵入岩。若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。如图2中花岗岩的存在说明经历了岩浆侵入 |
| 判断地貌类型 | 根据地势起伏并结合地质构造，判断地貌类型，如背斜山、向斜谷、背斜谷、向斜山(如图3中丙)、断块山、陡崖等 |

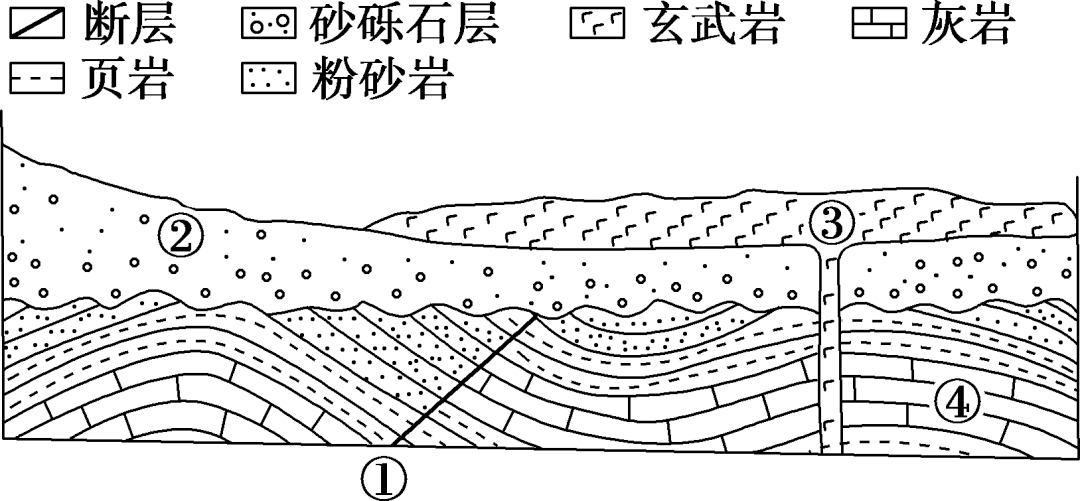

(2020·高考全国卷Ⅲ)下图示意某地质剖面，其中①指断层。据此完成(1)～(2)题。
(1)①②③④中最先形成的是( )
A．① B．②
C．③ D．④
(2)砂砾石层的下界为相对平坦而广阔的面。该面形成时期，所在区域可能( )
A．地壳持续抬升，遭受侵蚀
B．地壳持续下降，接受沉积
C．地壳运动稳定，遭受侵蚀
D．地壳运动稳定，接受沉积

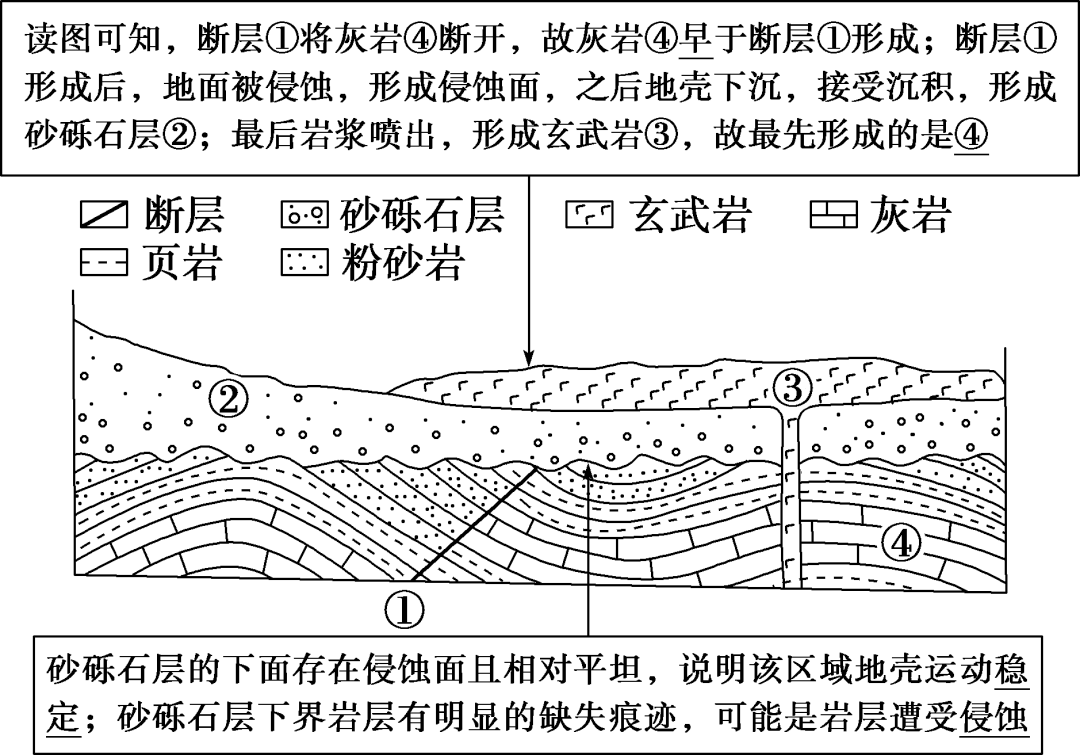

【判读流程】
图表信息获取
【尝试解答】 (1)D (2)C
(2021·北京丰台区期末)下图为某地区地质剖面图。读图，回答1～2题。
1．岩浆岩形成年代的先后顺序是( )
A．①②③
B．②③①
C．③①②
D．③②①
2．图中( )
A．甲处的断层由内外力共同作用而形成
B．乙处是因地壳水平运动而形成的向斜
C．丙处可能有化石且可能存在变质作用
D．丁处地表形态是由火山灰堆积而形成
解析：第1题，根据岩浆通道状态来判断岩浆岩形成年代的先后顺序，②所在岩浆通道最早被上层沉积岩层覆盖，形成最早；③岩浆通道也有上覆沉积岩层；①岩浆通道没有受到影响，形成最晚，则先后顺序是②③①。故选B。第2题，甲处的断层是岩层挤压断裂后形成，是内力作用的结果，A错误；乙处岩层向上拱起，是因地壳水平运动而形成的背斜，B错误；丙位于沉积岩层，可能有化石存在，又在岩浆通道附近，故可能存在变质作用，C正确；丁处是火山活动使岩浆喷出后冷却凝固的结果，火山灰堆积作用影响很小，D错误。故选C。
答案：1.B 2.C
