配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成的低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
配电箱柜的分类
配电柜是电动机控制中心的统称。配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备，末级配电设备总称为照明动力配电箱，它们远离供电中心，是分散的小容量配电设备。
一、按外观分
配电箱：分配电能的箱体就叫配电箱。
配电柜：分配电能的箱体落地的也就叫柜，规范点的叫法是“箱”，但为区别落地式的较大动力或控制装置，有时称作“柜”。
二、按结构类型分
（1）固定面板式开关柜，型号代码常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性 和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

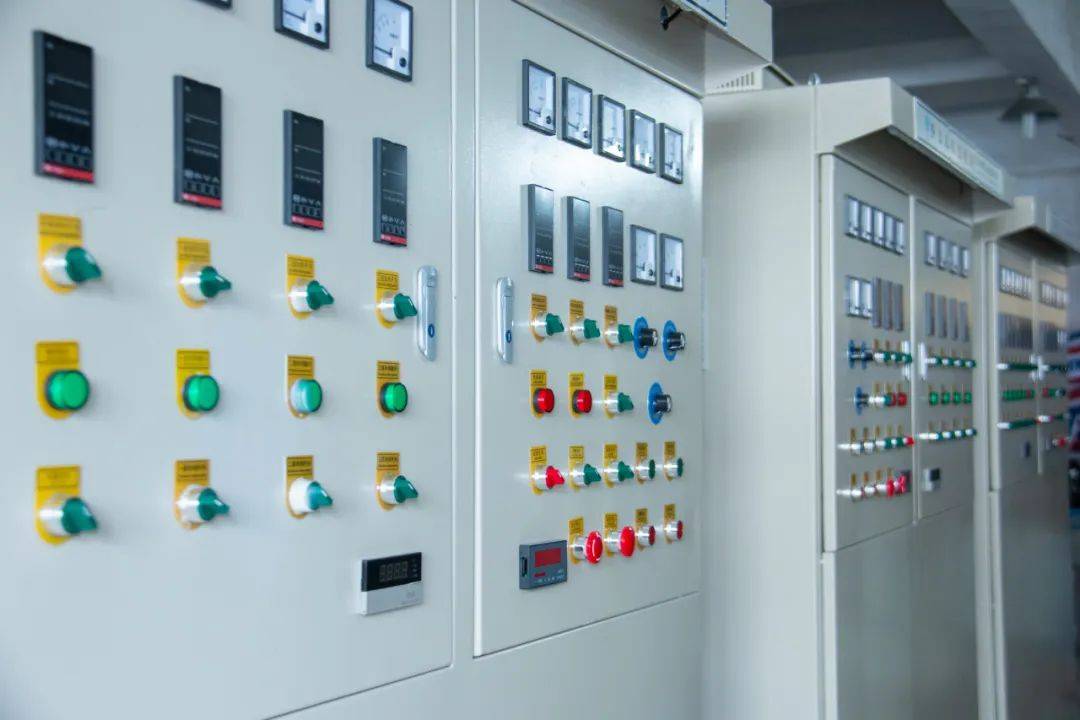

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

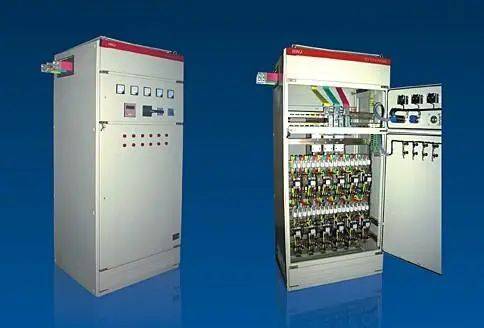

（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域由于人们对人身与财产的安全防护需求不断提高，不断刺激了配电柜安防产业的迅速增长，同时系统成本的降低也使得安防产业从过去的特种行业应用进入到广阔的民用与家用市场，为配电柜发展带来更大商机。
配电箱柜的规格型号
配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。
配电柜型号种类代号
高压开关柜 ——AH
高压计量柜—— AM
高压配电柜—— AA
高压电容柜 ——AJ
低压电力配电箱柜 ——AP
低压照明配电箱柜—— AL
应急电力配电箱柜—— APE
应急照明配电箱柜 ——ALE
低压负荷开关箱柜—— AF
低压电容补偿柜 ——ACC或ACP

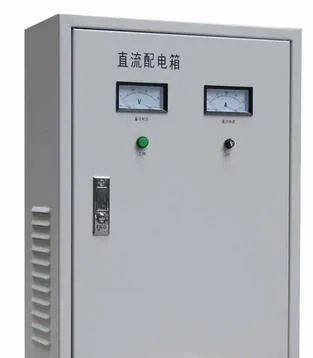

直流配电箱柜—— AD
操作信号箱柜 ——AS
控制屏台箱柜 ——AC
继电保护箱柜 ——AR
配电柜型号字母释义
第一位：P-开启式低压开关柜，G-封闭式低压开关柜
第二位：G-固定式，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统
GGD较便宜，GCS、GCK为经济型。
GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；
XZW综合配电箱；
ZBW箱式变电站；
XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱
配电箱柜的常见尺寸
市场上常见的家用配电箱尺寸有：
110mm*160mm*8mm
150mm*170mm*8mm
200mm*210mm*9mm
230mm*240mm*9mm
280mm*280mm*9mm
280mm*370mm*9mm
280mm*420mm*9mm
280mm*460mm*9mm
470mm*210mm*9mm
470mm*370mm*9mm
470mm*420mm*9mm
580mm*370mm*9mm
390mm*630mm*9mm
如何确定配电箱尺寸
1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40mm，深度为开关最大深度加10mm。
2、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线。
3、当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。如果是工业配电箱，需要根据施工现场环境、温湿度等条件去选择，可以跟厂家定制，毕意工业用配电箱要求要比家用配电箱高得多。
4、若电路全是微型断路器，可根据位数(每位18毫米)确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定(字样)，设备控制箱标识设备自带，进线大185mm2，输出大干2路尽量选用柜式等。
