1 .启动棘轮插件，齿数：12 ；齿宽：15 ；孔半径：10 。

1-1.确定后自动生成棘轮。

2.编辑最后一个【拉伸切除】去掉中间的键槽，拉伸切除孔，保存零件。（不编辑也可以）

二、棘爪

3.【装配体】插入：棘轮 ；选择：【新零件】在 棘轮端面或 新零件的前视基准面草绘图形。

4.左侧的 斜线和 圆弧用的是【转换实体引用】；后面基座的长度要用这个：75 。

5.【拉伸凸台】给定深度：15 。

6.退出零件编辑，给两个零件添加颜色。

三、连杆

7.【新零件】在棘轮端面画草图。

8.【拉伸凸台】等距：2 ，给定深度：5 。

9.【拉伸凸台】画圆，给定深度：17 ，或成形到一面。

9-1.退出编辑，添加颜色。

四、固定基座

10.【新零件】在棘轮面上草绘，【转换实体引用】圆，【拉伸凸台】给定深度：25 。

11.【拉伸凸台】在圆柱端【转换实体引用】圆，给定深度：3 。

12.在白色圆柱面上画直槽口。

13.【拉伸凸台】给定深度：15 。

14.【拉伸凸台】成形到一面：粉色面。

15.【拉伸凸台】成形到一面：棘轮背面。

15-1.退出零件编辑，添加颜色。

16.压缩或删除这些在位配合，不然零件都是固定的。（把棘轮设为： 浮动；基座设为： 固定）

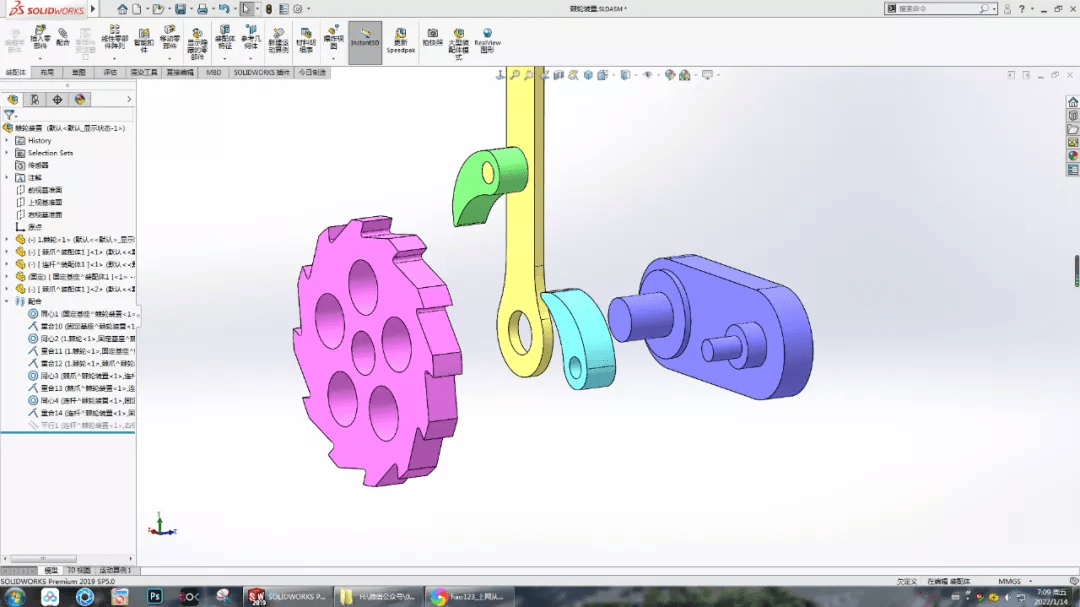

17.给零件之间添加配合。（为了避免零件尺寸发生变化，可以在零件上 右键：使之独立）

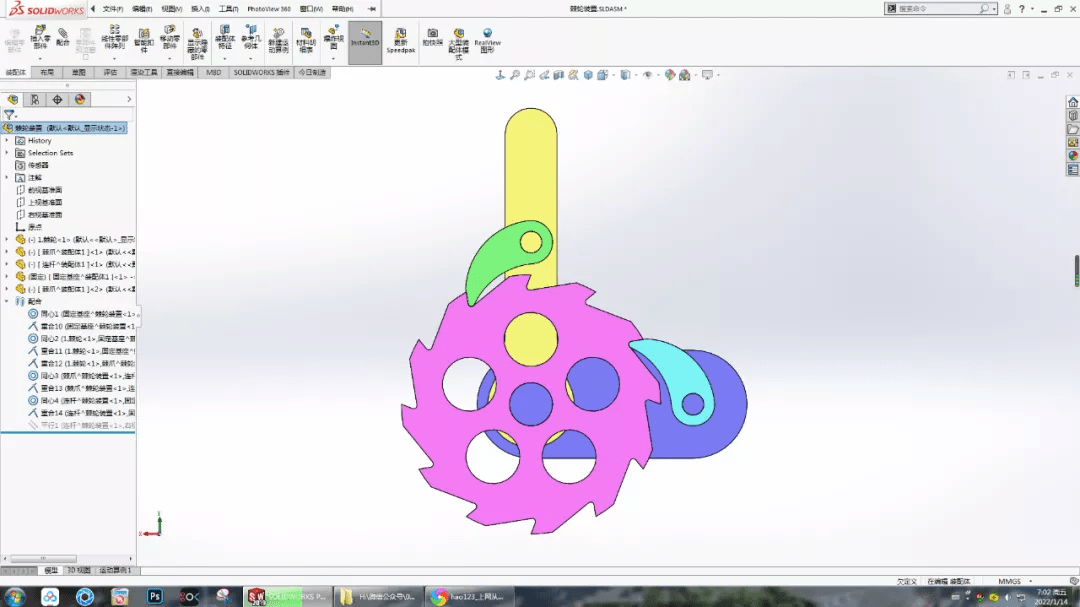

运动算例

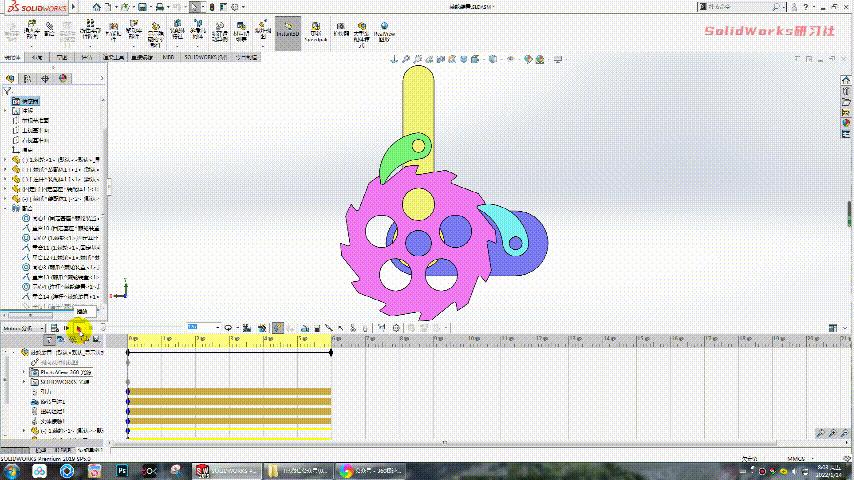

18.【运动算例】选择：【Motion分析】。

19.【引力】Y轴。

20.【马达】黄色连杆添加：旋转马达，震荡：35度 。

21.【阻尼】阻尼类型：旋转阻尼；选择：轴的面 、棘轮零件 。

22.【接触】使用接触组：棘轮——棘爪、基座 。

23.【计算】。

24.完成。
