| 一字型——变化一些

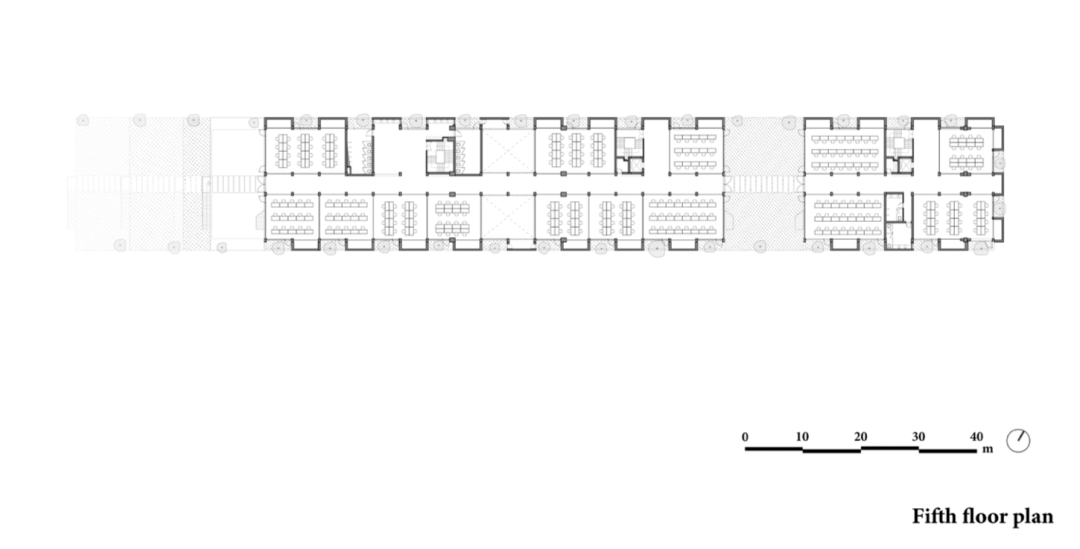

上面这种平面有些"无聊",那么在一字型的平面上就可以做出一些变化。如下图，将走廊加宽，并且两边切掉了一部分，还置入了庭院，实际上还是“一字型”平面。

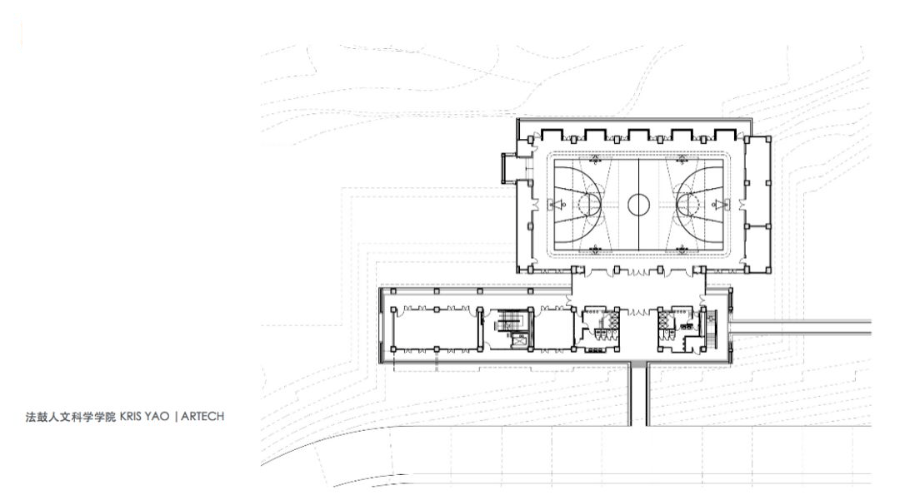

下面这张平面也是“一字型”平面的变形，这个变形就让人觉得还挺好看的。原因在于有大小空间的组合。上面的篮球场和下面的小空间有了一种和谐感。

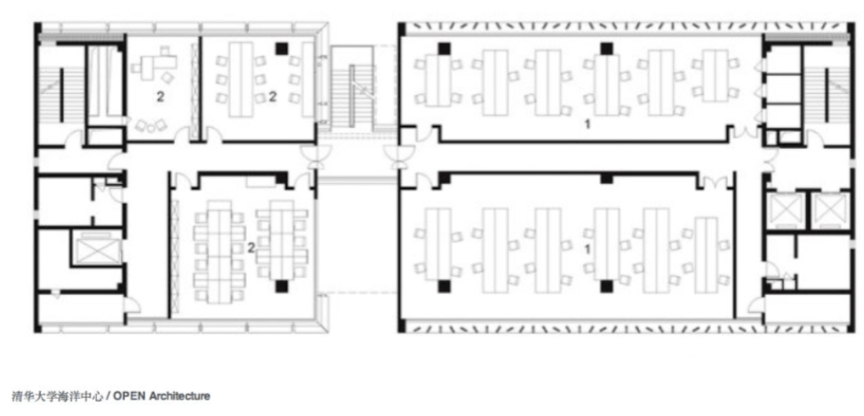

下面这张平面是在走廊中做变化，把走廊放大，然后做一个通高。

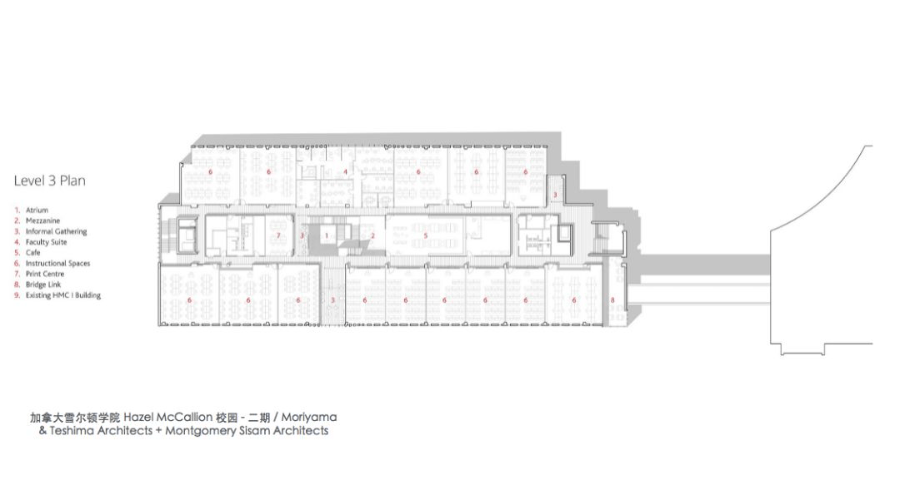

这个平面和上面一样的是把走廊两侧拉开了，不一样的是扩大的走廊作为了辅助空间，在中心的部分做了一个亮点空间——楼梯。

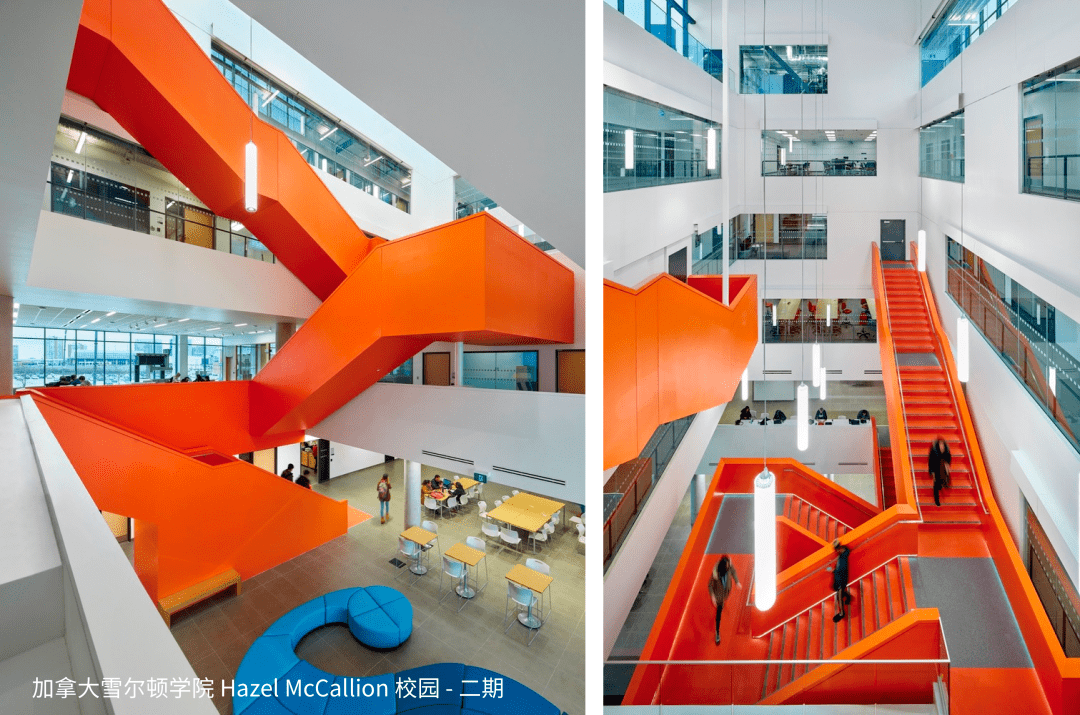

中间的楼梯就做成了这样的效果，还涂上了比较亮眼的颜色。

| 一字型——变出花来

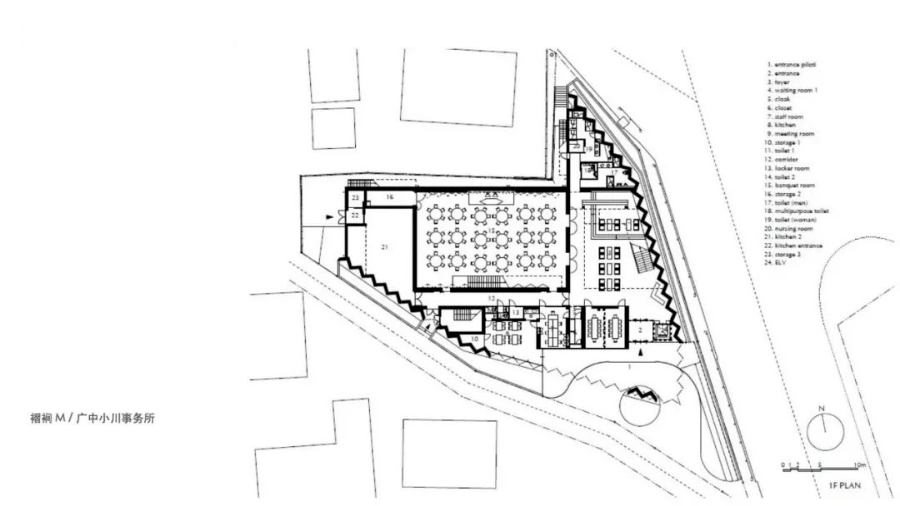

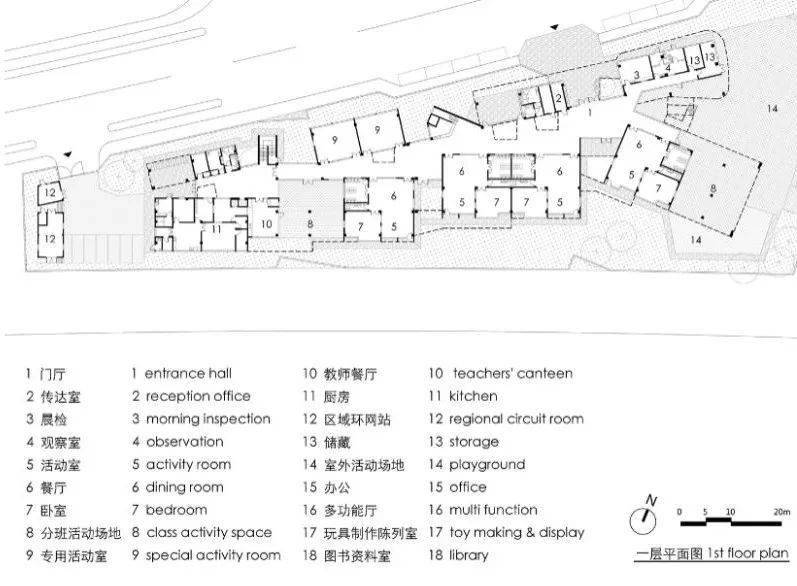

下面这个平面图的走廊随着基地的走势进行了扭转，形成了锯齿状的空间， 不仅仅化解了单调，还形成了缓冲空间。

这个和上一个类似，但是比上一个更规整一些，更好理解，房间两侧分别适应基地的走势，中间的变化部分作为走廊。这个建筑是一个给问题少年住的地方，做得就比较封闭，但是这种组织方式可以学习一下。

这张图从最简单的原型，做出了丰富的变化。

最终立面呈现了这样的效果~有的时候丰富的东西不一定要加入曲线、斜线。

L型平面

一旦有L型，要注意转角处的处理，因为转角处是没有采光的。

| L型——保守

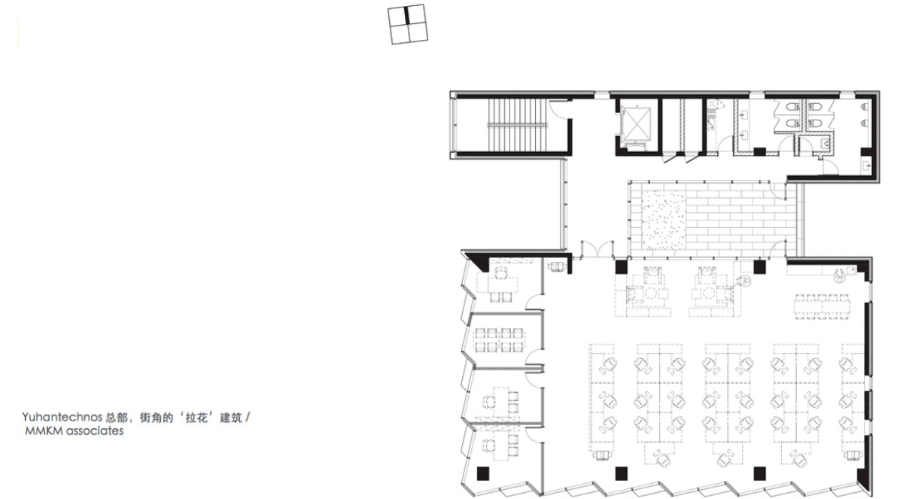

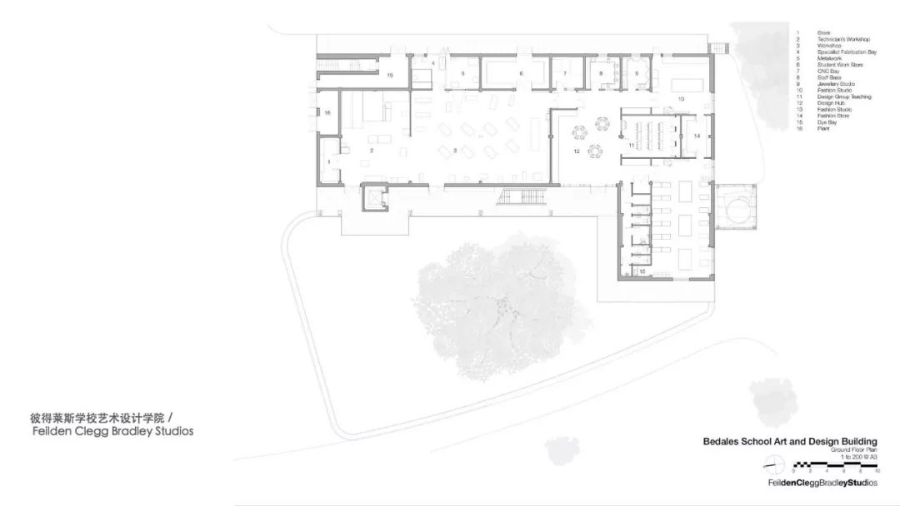

这张平面的转角处放了一个黑房间，并且用了一个庭院打开了转角。

这个也是比较规矩的布置。

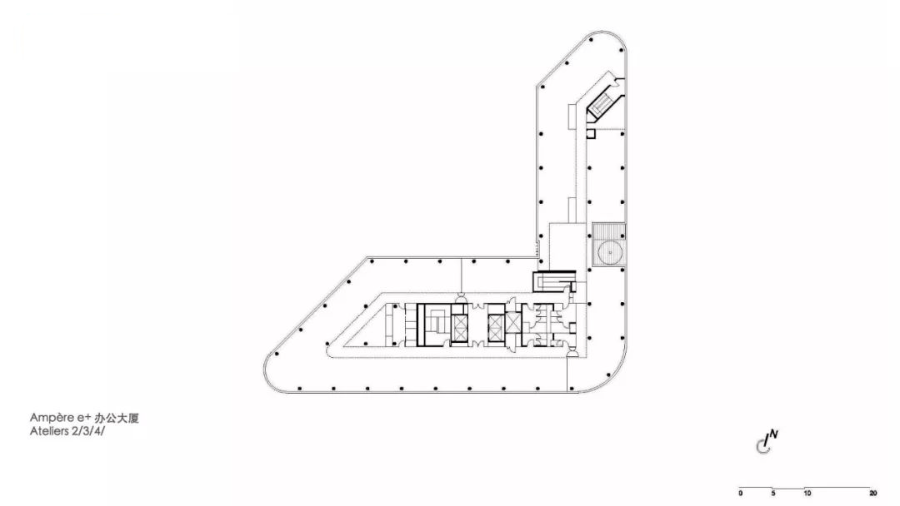

这个平面图其实已经开始有了一些变化了，有大小空间的组合以及边界沿着基地变化，但还是有一个很明显的“L”型走廊。

| L型——变化一些

这是把两个“L”型反向叠加，产生底层架空和屋顶平台，产生了趣味性。

| “L”型——变出花来

有的同学就是很喜欢弧线，下面这张图就是把L的转折处打开了，用了一些弧线，但是另一侧是非常规整的，放一些辅助空间，而开放的展厅等变化就比较丰富。

U型平面

| U型平面——保守

这个平面一眼就能看出一个u型的走廊和U型的外轮廓。

| U型平面——变出花来

这是两个U的拼合，左边的U中部嵌入了一个形体，为了与右侧平衡，进行了削薄处理，就不显得笨重了。转角处摆放了旋转楼梯和厕所。

这个也是一个U字型平面，但是加入了弧线的元素。

O型平面

其实有可以说是回字形，但是我想表达一种围合的状态，不一定有转角。

| O型——保守

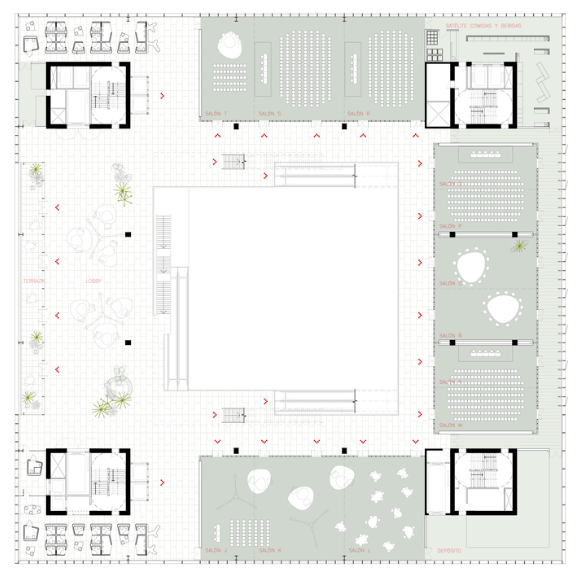

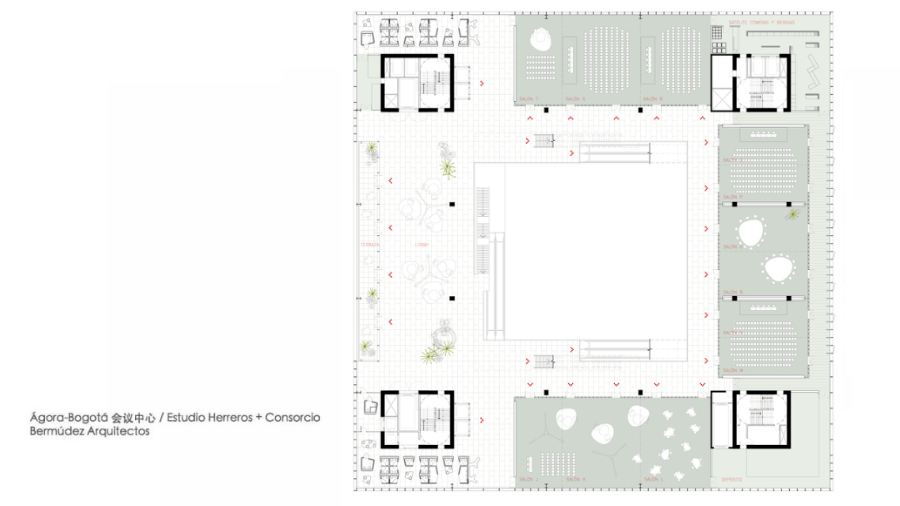

下面这个案例【哥伦比亚Ágora-Bogotá会议中心】是很典型的回字形，四角进行特殊处理，打开或者是置入辅助空间。

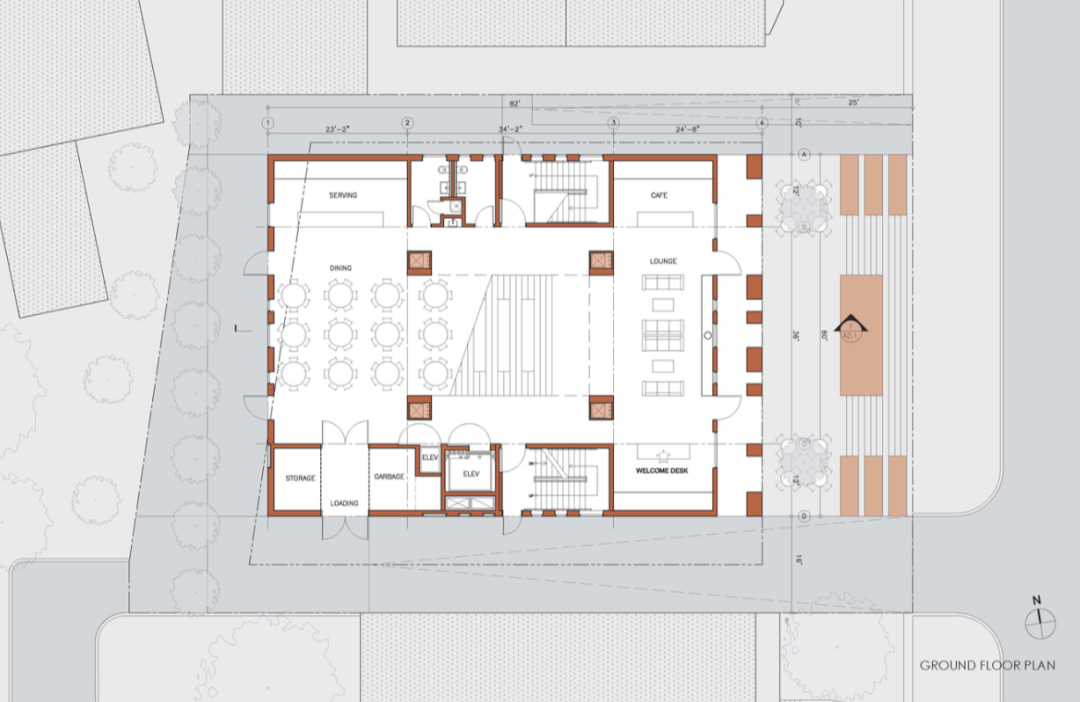

这个是指在两侧摆放主要功能空间，另外两侧比较弱的辅助空间。中间做了一个大台阶。如下面这个案例： 德雷萨尔大学犹太生活中心。

| O型——变化一些

这是一个非常标准的回字形平面案例：独山一中。它有意思的地方是，把楼梯插到了庭院里。

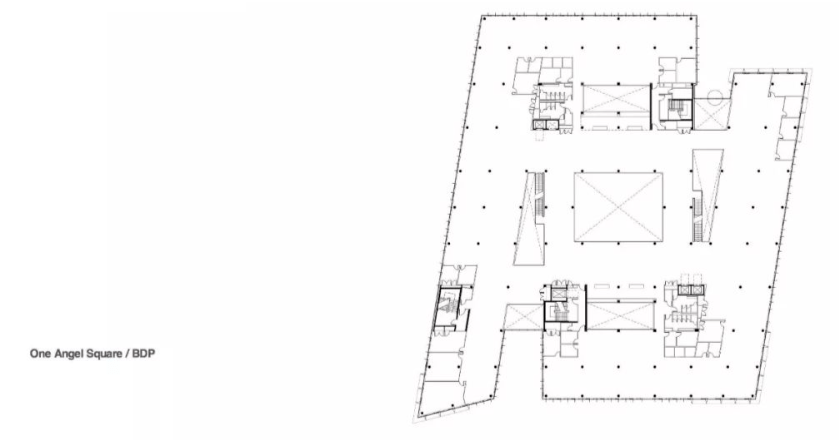

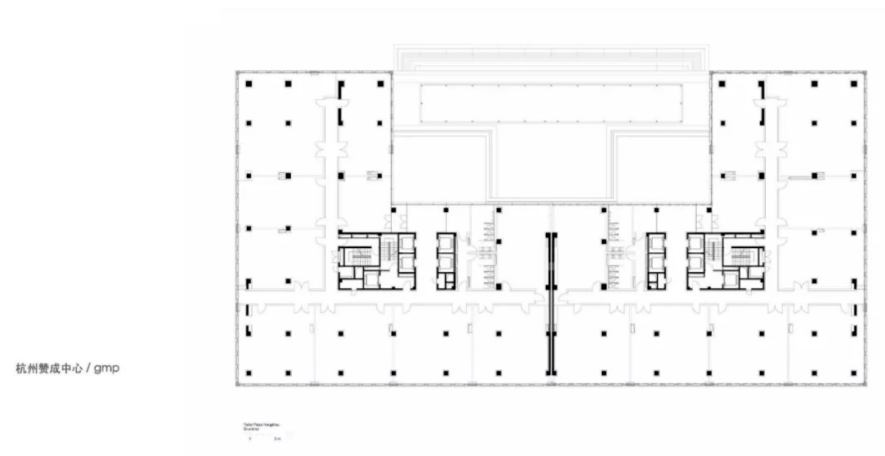

这个变得更高明，O字型平面做成了一字型的平面的样子，把上下切了两个角。这得益于把辅助空间往中间靠，把外围空间都留了出来，然后就很好操作立面上的凹凸变化。

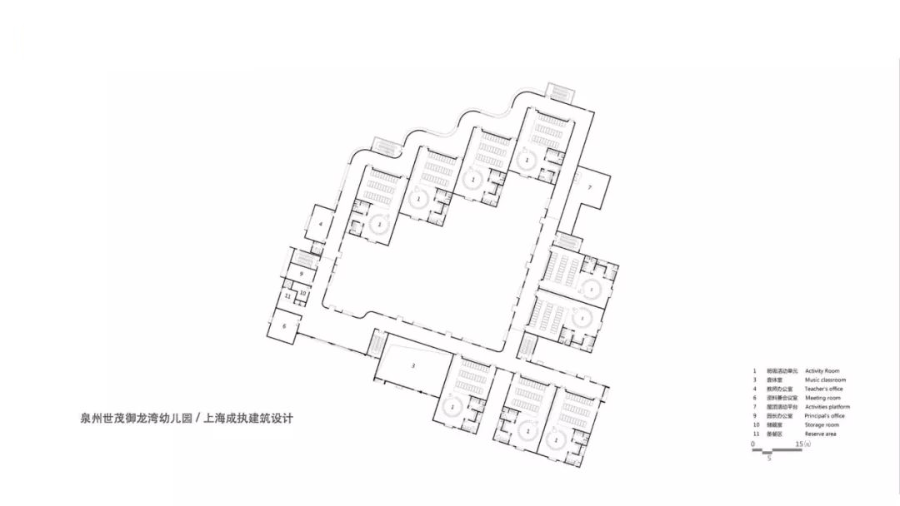

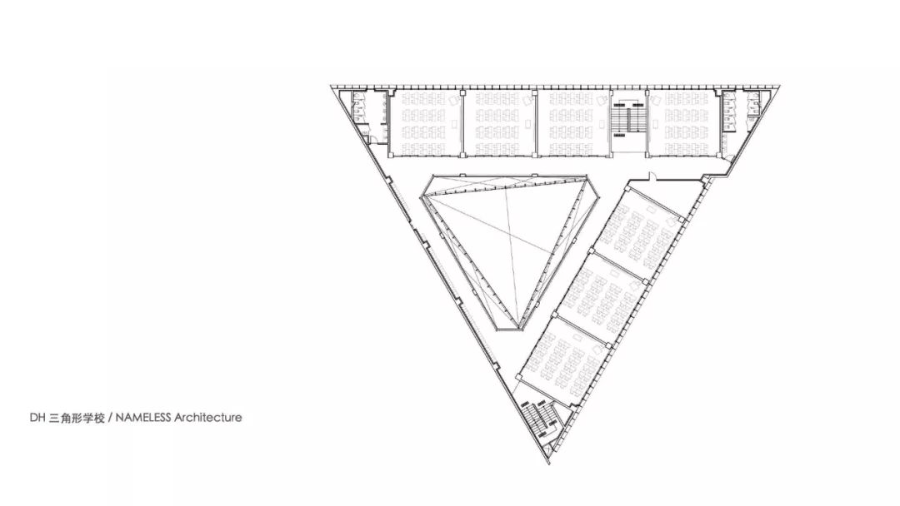

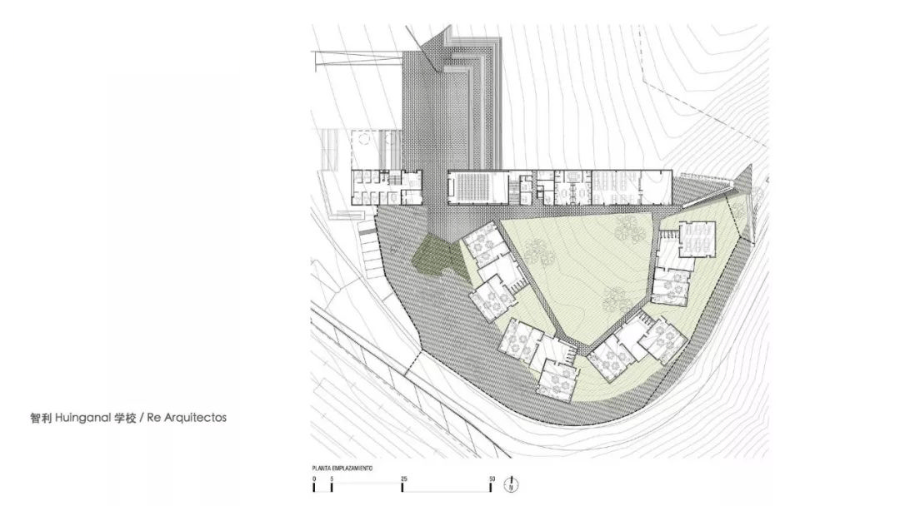

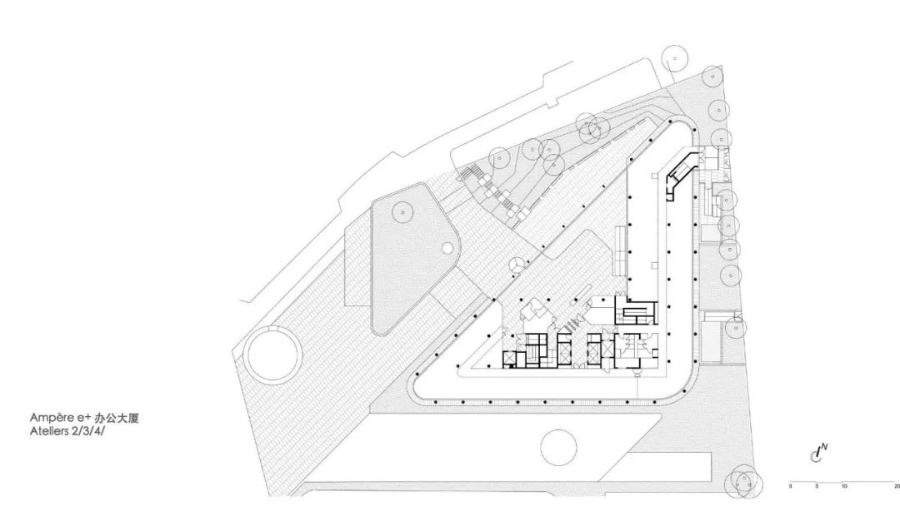

也可以做成三角形，也是围合状的平面，这需要注意锐角处的处理。教室都是规整的，角部是厕所和楼梯间。中部挖了一个三角形的庭院采光。

接着再变，用回字走廊把房间单元串联了起来。

| O型——变出花来

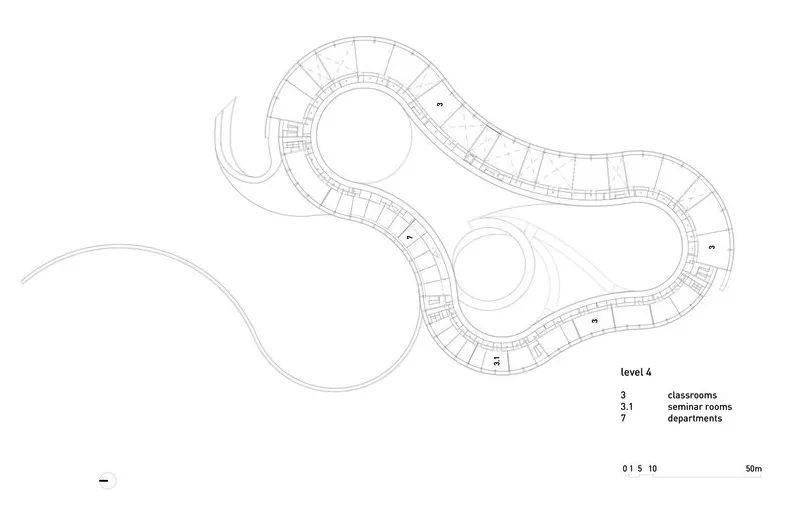

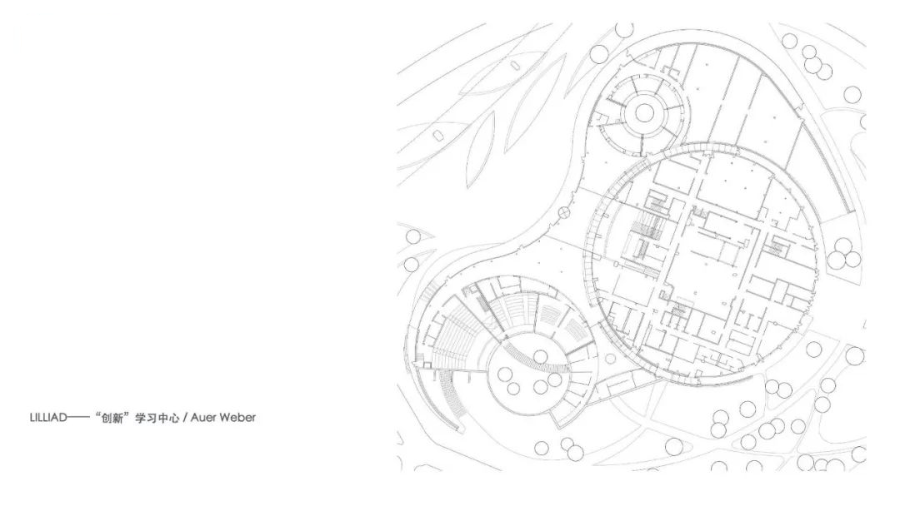

这个是几个圆环状的平面拼合在了一起。

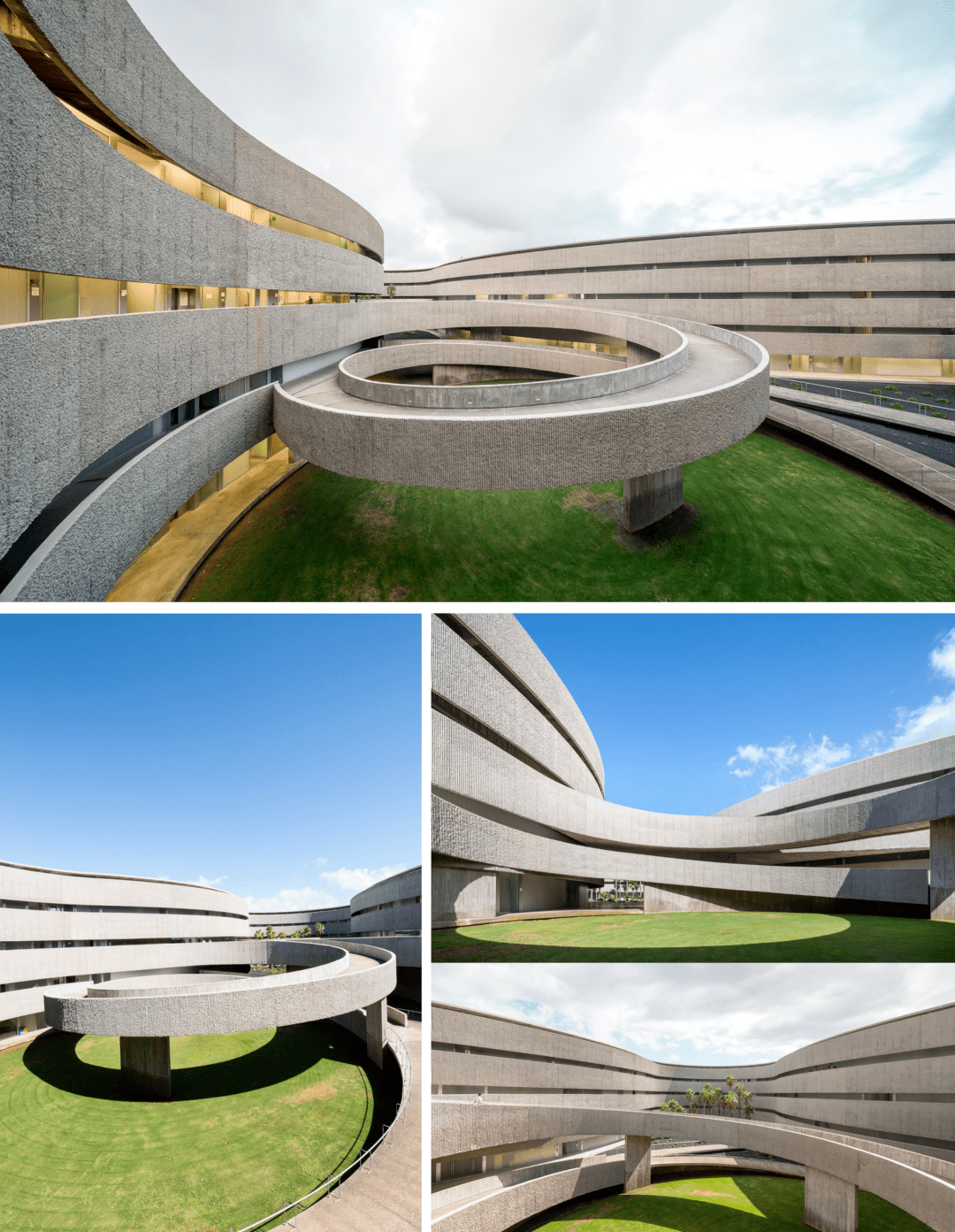

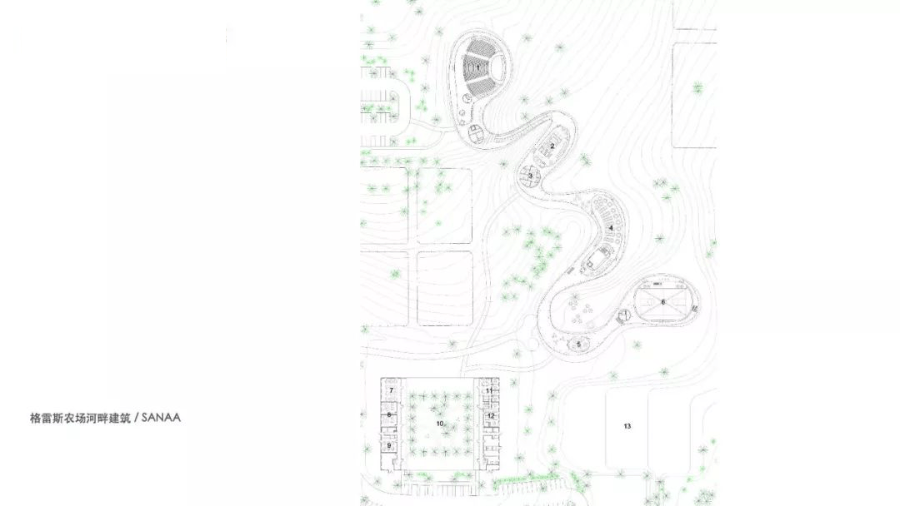

亮点在于，把一条走廊蜿蜒到了室外，提升了方案的趣味性。尤其是在做幼儿园建筑的时候，就可以采用这样的方法。

这个案例一看很复杂，但实际上也能看到一条回字型的走廊，至于弧线处是如何处理的，需要大家在日常案例的学习中不断地积累。

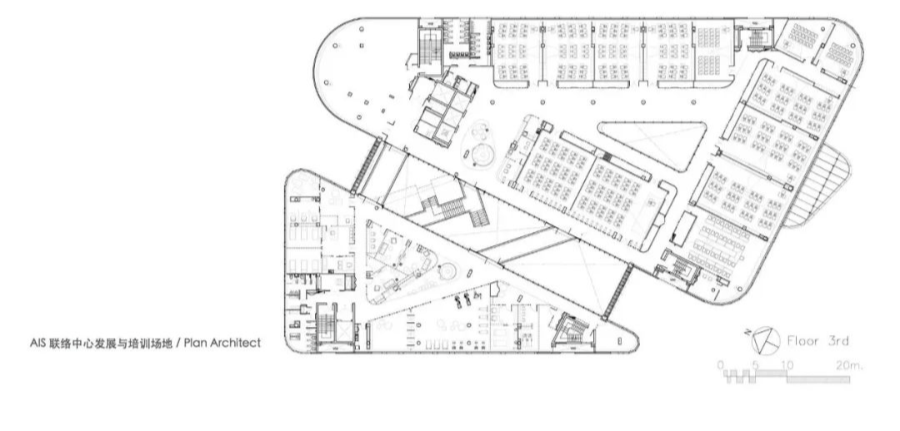

再举一个例子，O字型空间和L型空间的组合。O字形的锐角处做了打开处理。两个形体之间进行了复杂的连接，商业空间可以参考这个案例来做。

中间的楼梯的实际效果是这样的，比较炫酷。

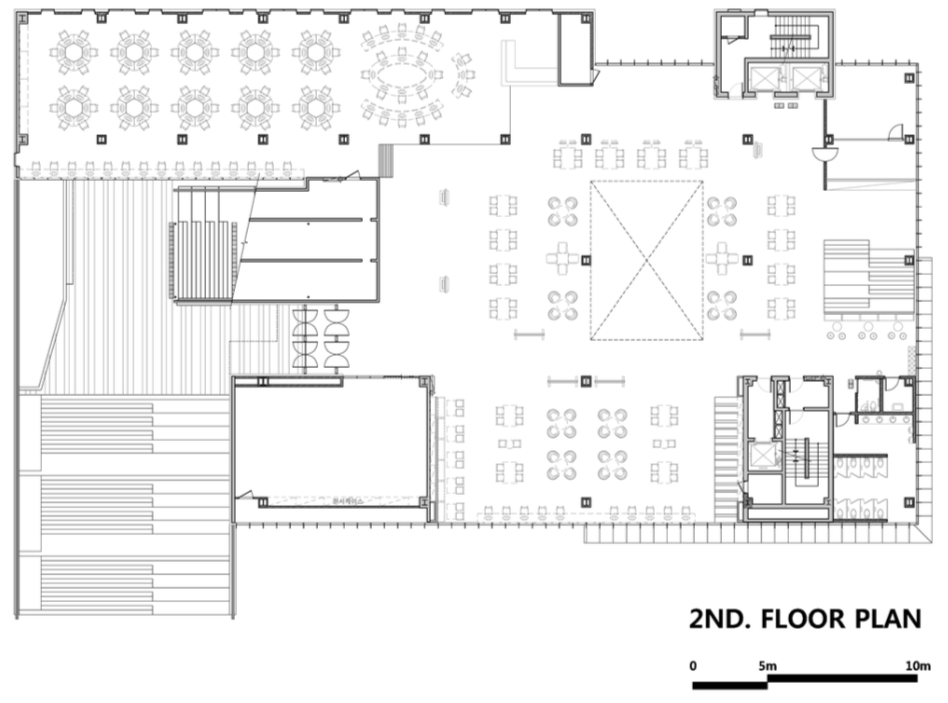

这个乍一看，外表方方正正，内部的走廊被房间切割成了不规则的形状。这启示我们中庭空间不用做得很规整。

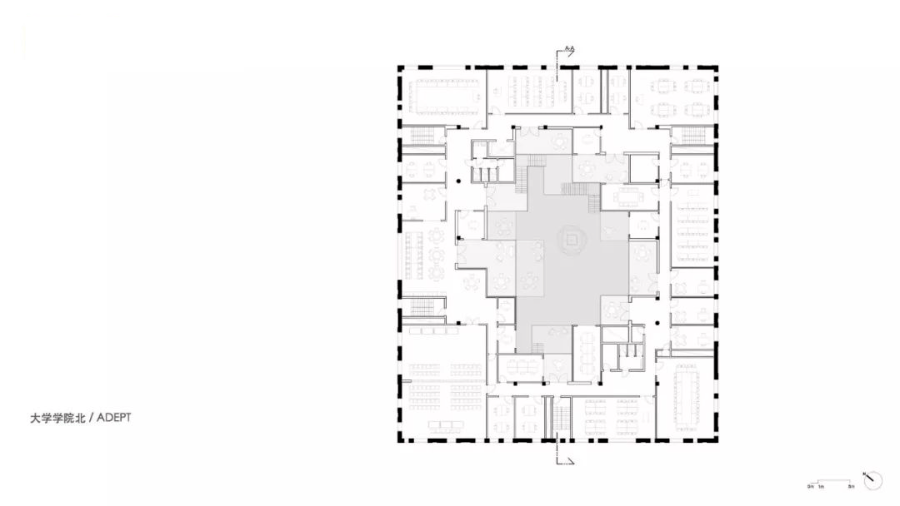

而这个【大学学院北 / ADEPT】 空间的实际效果也非常有趣。

02

以空间为连接要素

我不打算细讲以空间为连接要素的平面，因为现实生活中用到的很少，它用于小规模的建筑。比如你的家里，一般是用客厅来联系空间，很少长的走廊。有一些小的展厅，也是门厅联系了各个展厅。

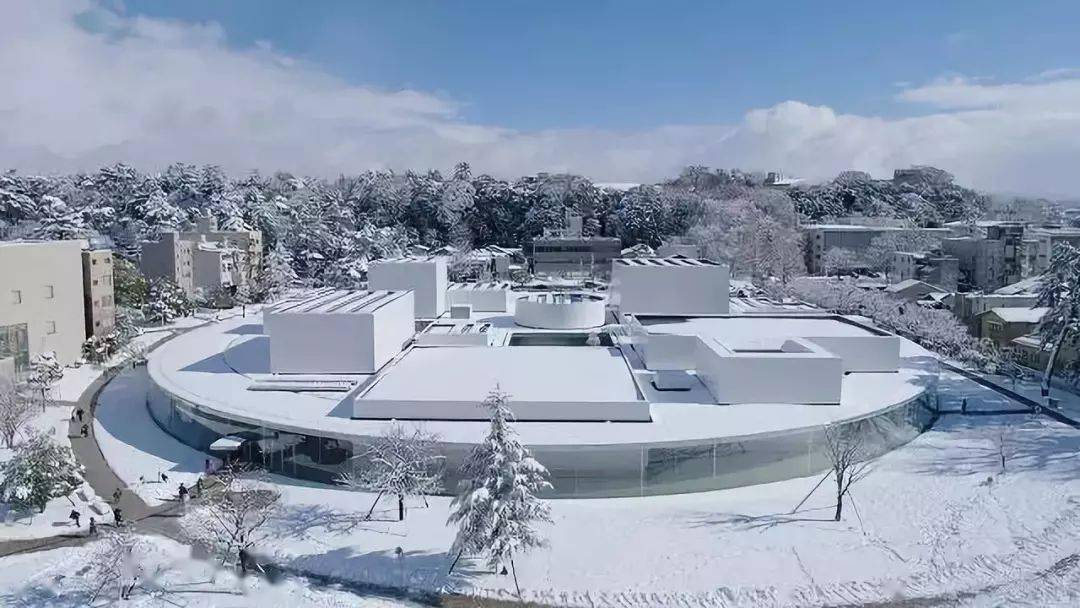

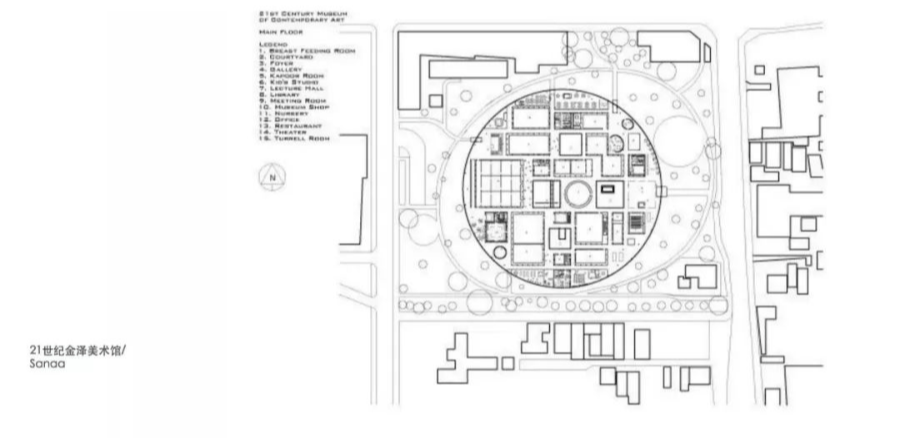

这是21世纪金泽美术馆，走廊被消解。这个很不好学。

这是一个幼儿园，类似于上一个，但是走廊的消解更强烈。

03

平立剖三位一体

也就是平面和剖面和立面看上去是很统一的一套图。平面和剖面与立面的联系如图：

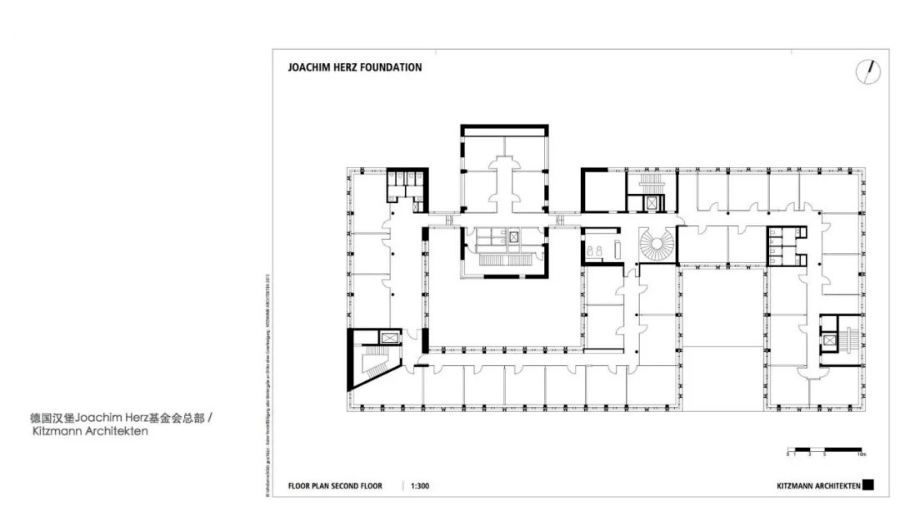

| 案例1 德国汉堡Joachim Herz 基金会总部

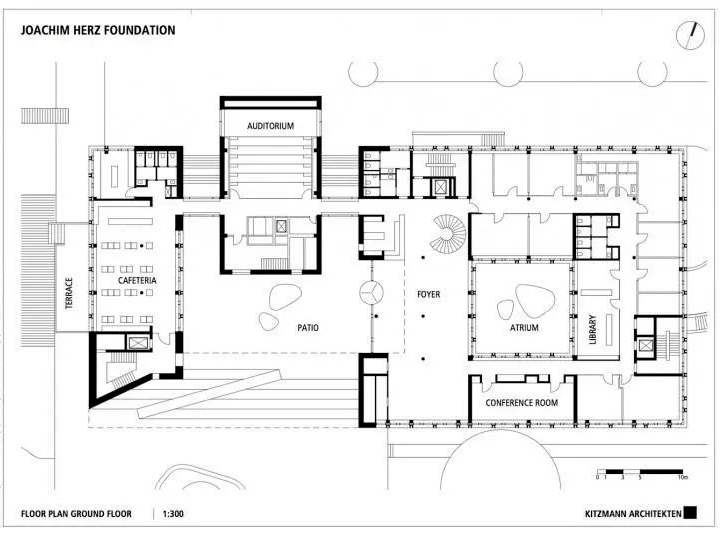

通过这个平面，可以想到形体上入口处是一个凹入的灰空间。

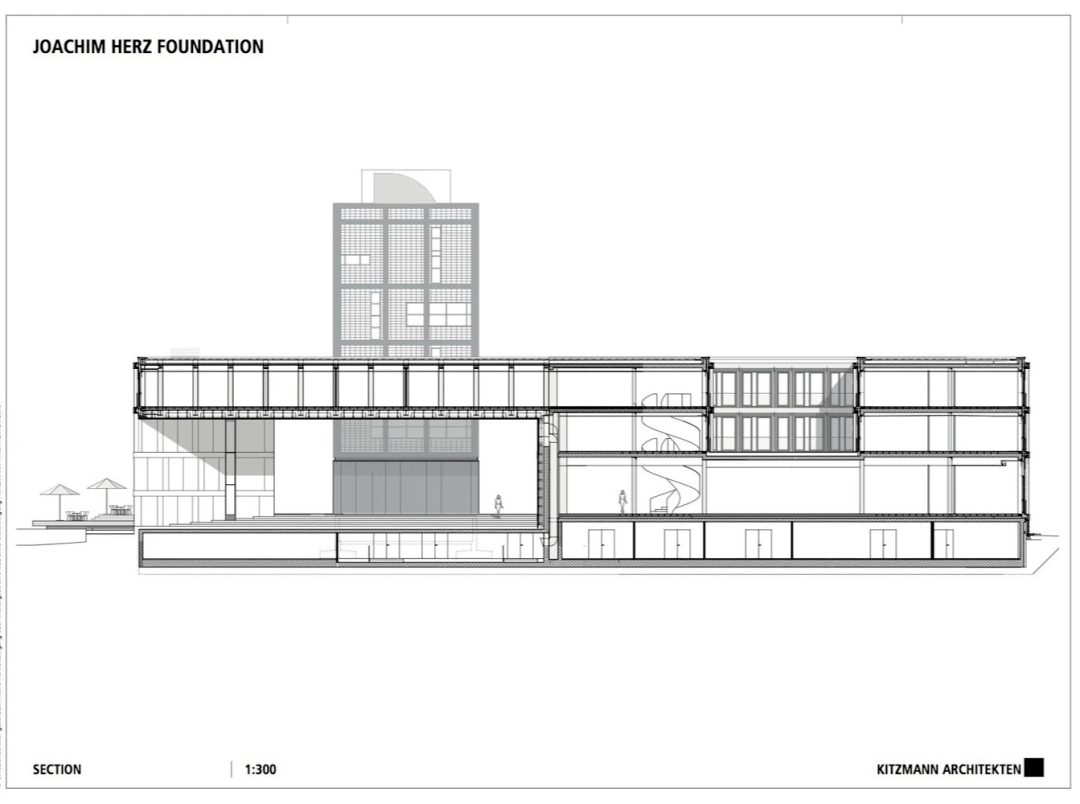

剖面也很酷炫。

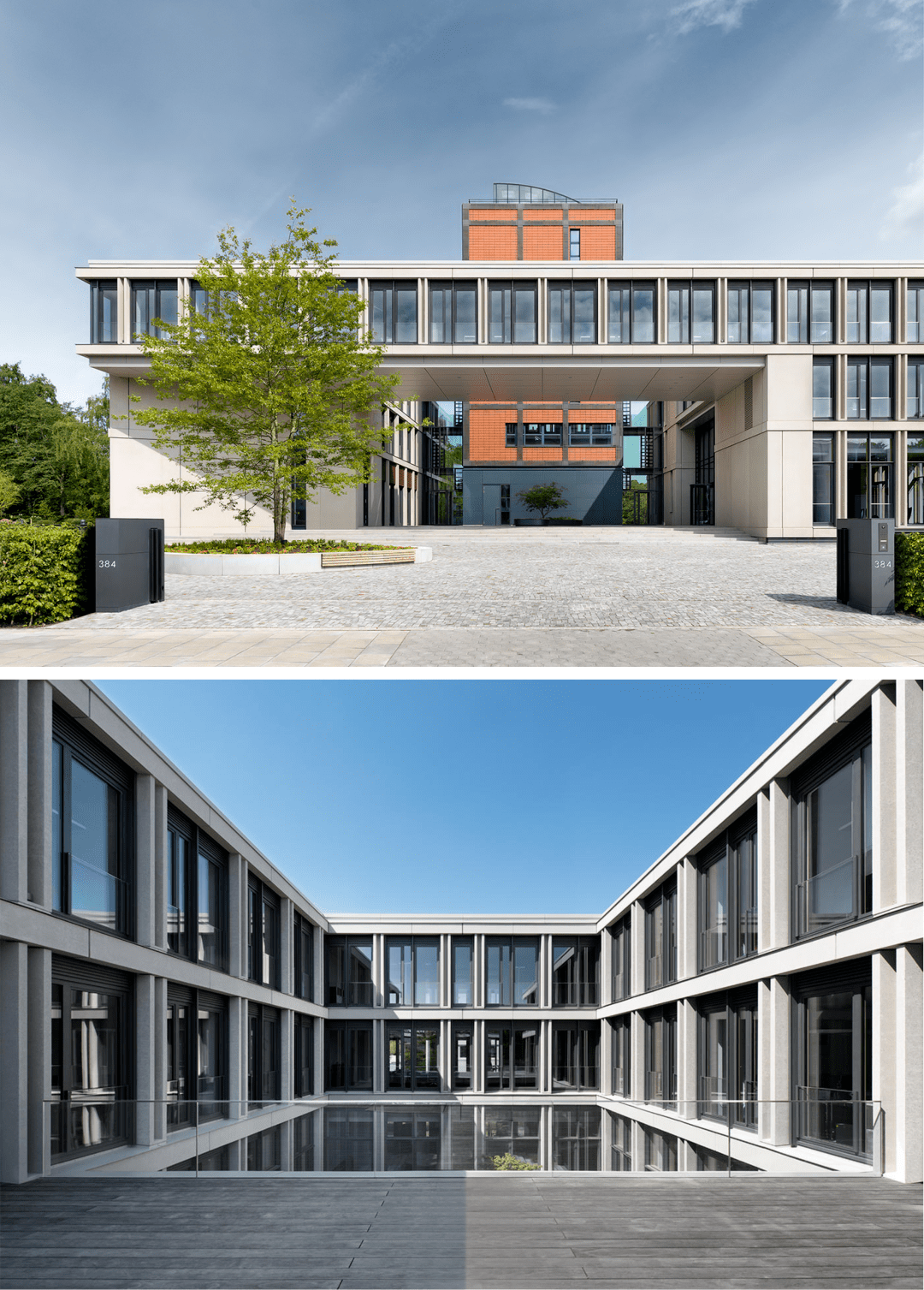

这是体块的效果。平面和立面、剖面是完全统一的。

| 案例2：同德女子大学百年纪念堂

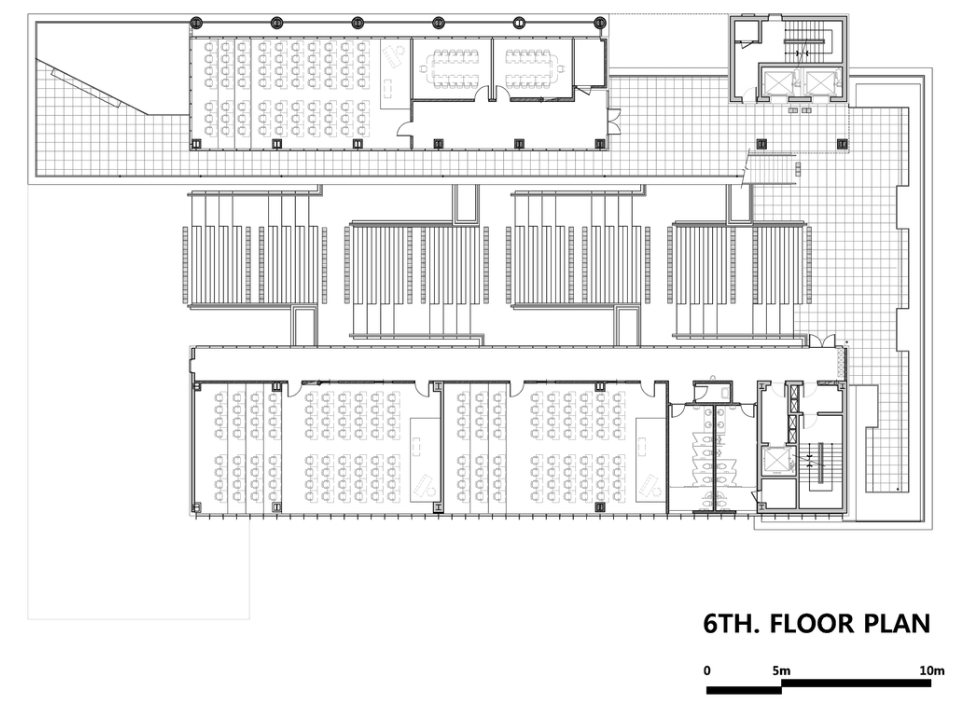

下面这个是一个O字形平面。中间置入了大台阶。

再往上，中间会有一些室外露台。

从楼梯上每上一段都会错开设置一个露台。

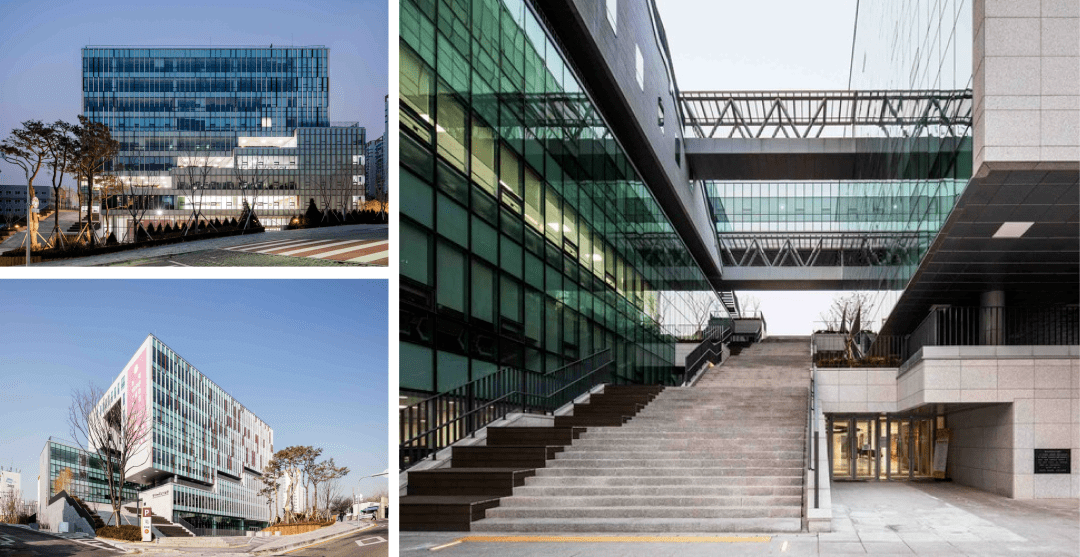

效果图就非常有意思，立面上做出了裂痕。

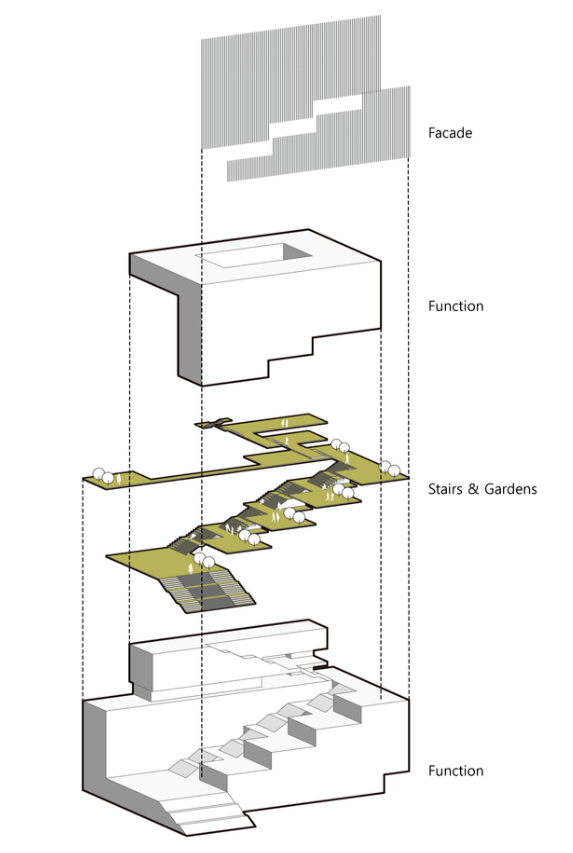

这是个分析图。

这是剖开的样子。

| 案例3 ：摄南大学枚方市校区

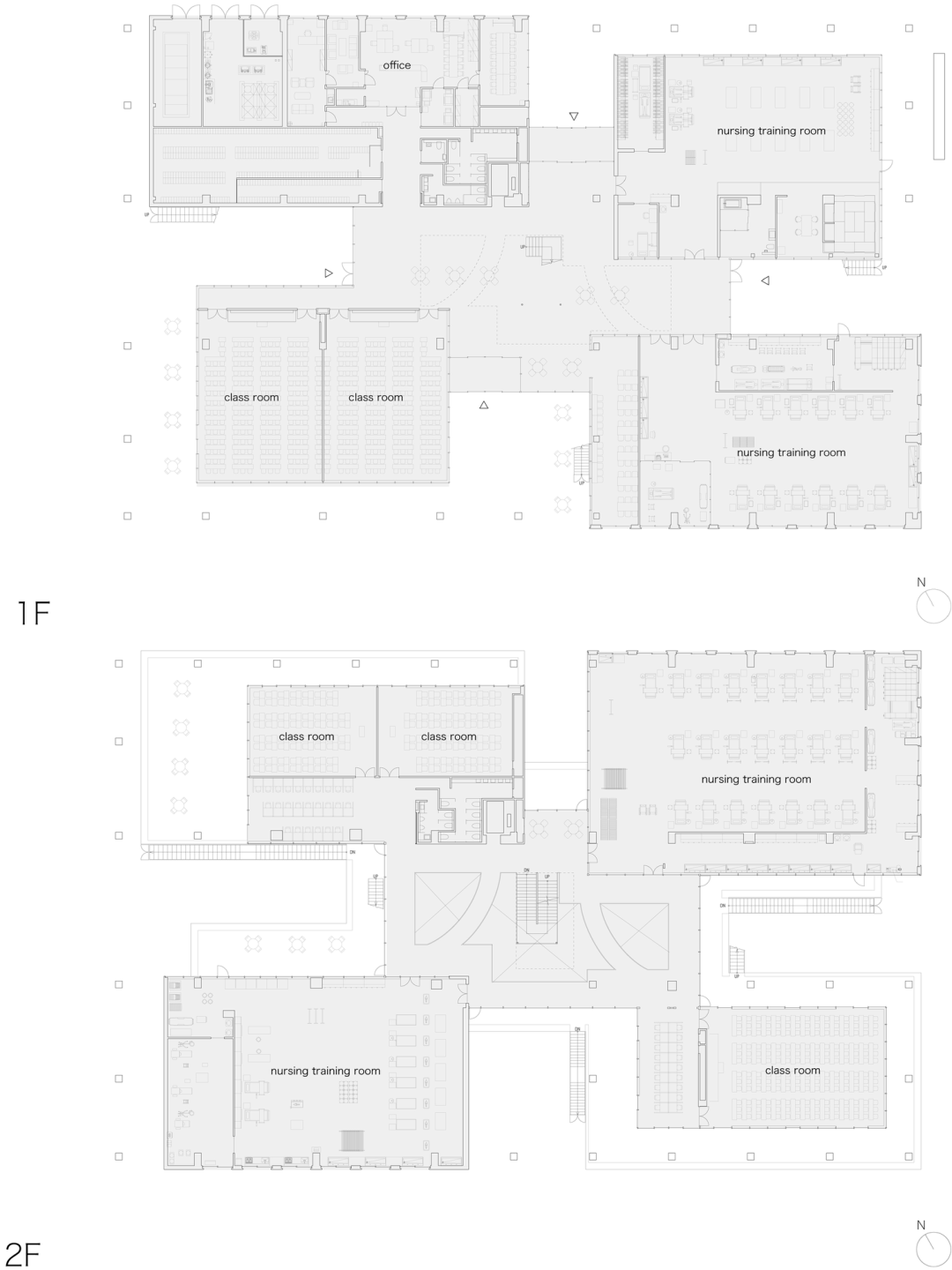

这个平面看上去就能感觉到四个角有四个大体块，每一层的体块大小发生了变化，那么就会有错位，产生灰空间、露台等……

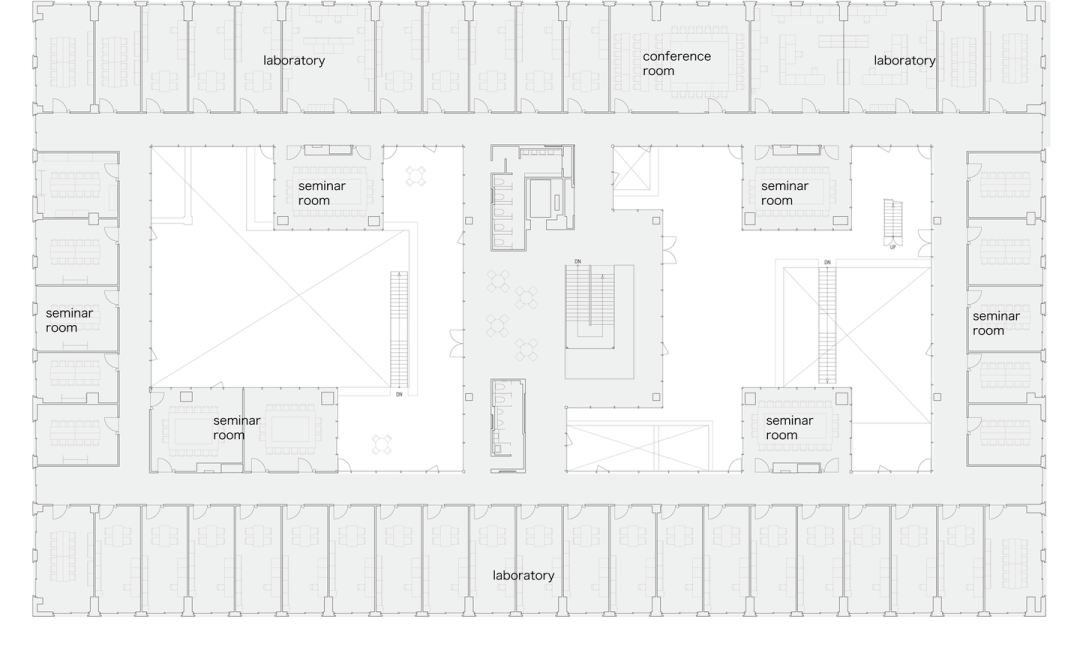

顶层出现了完全不同的平面逻辑，是一个回字形平面。

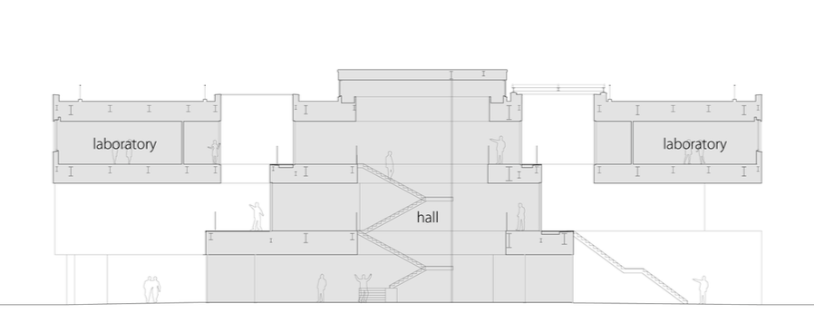

在剖面上就形成了这样的效果。

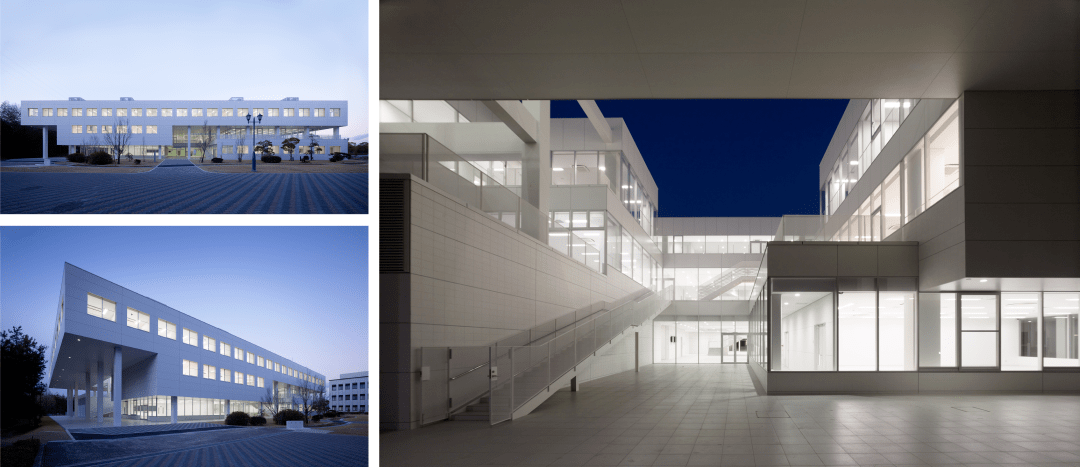

立面处理得很简单，最上面是一个完整体块，下面形成了凹凸感。

| 案例4：FPT大学行政楼

这个平面仅通过丰富开窗，就产生了挺好的效果。

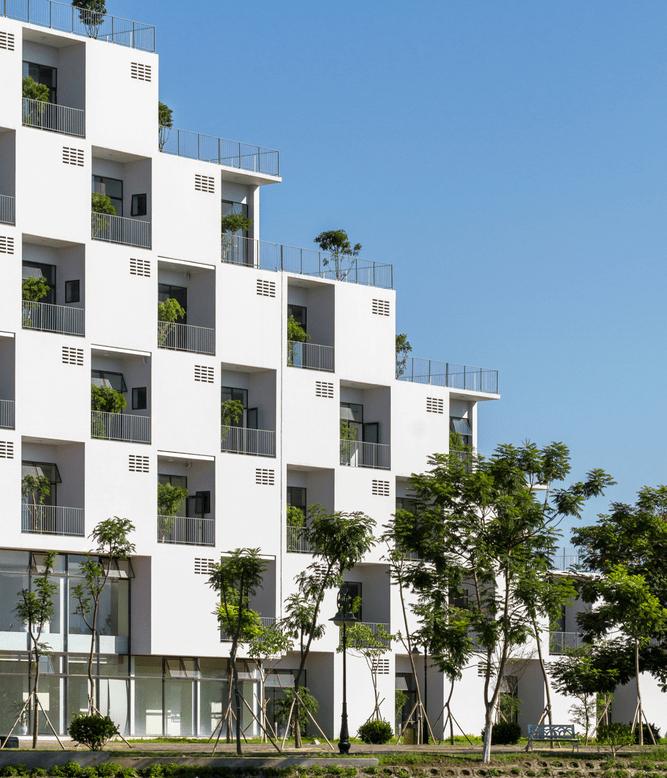

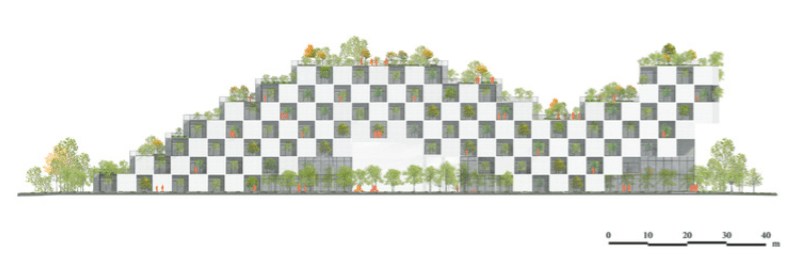

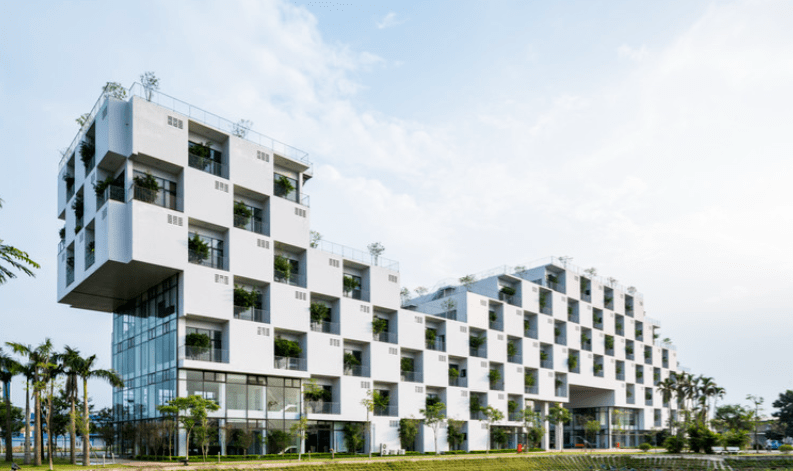

立面很有意思。

近看是这样的，非常好看。

用一字型平面做出了很好的效果。这很适用于有很多小单元空间的建筑。

04

表现

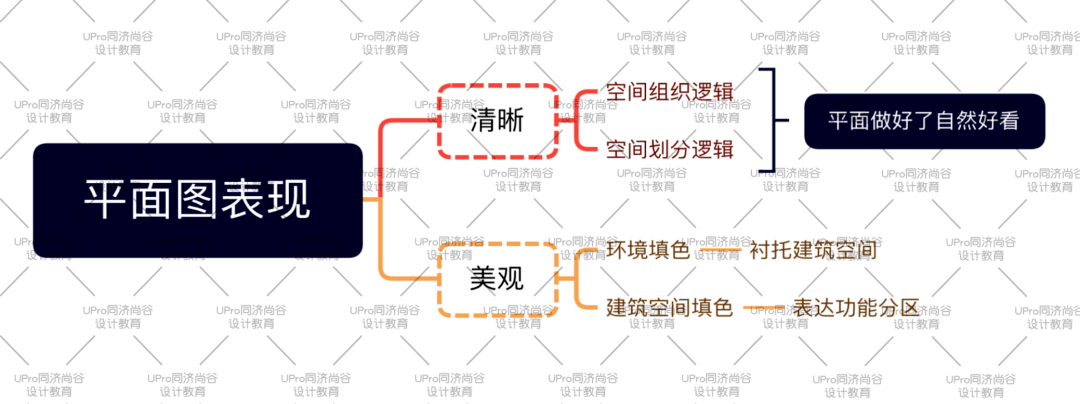

简单地说一下表现，唯一的一点要求就是表述要清晰。而只要把前面的三点弄清楚，表现自然就清晰。

美观上来说，要区分环境填色和建筑空间填色。

这个例子是环境填色，留白的部分是建筑内部空间，这样一样就能区分建筑本身和周边环境。

这个例子也是留白了建筑。

周边淡淡的灰表示环境。

这个只轻点了小绿树。

这个属于建筑填色，区分了功能分区，有颜色的地方是主要使用空间，核心筒用了比较粗的墙，也很显眼。

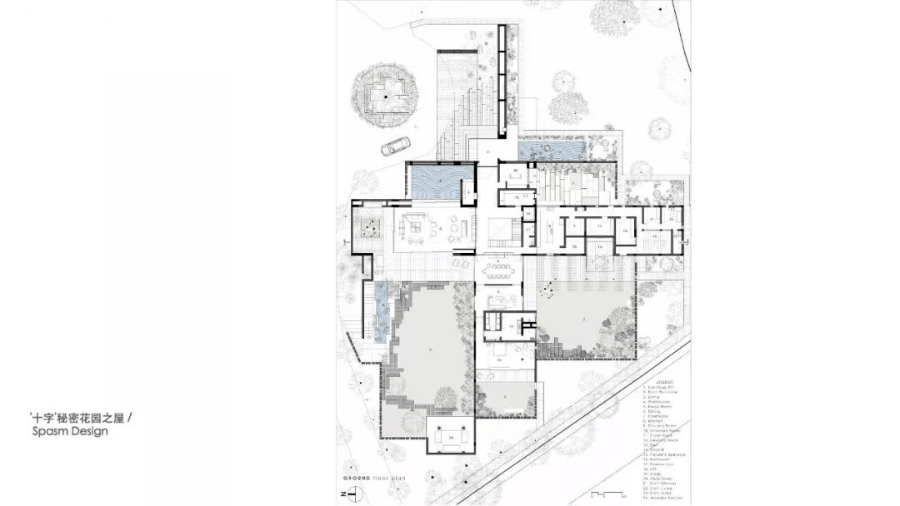

这个也是环境填色，复杂了一些，背景太花了，有一点点抢眼，弱化了建筑内部。

这张图填了水池和庭院的颜色。

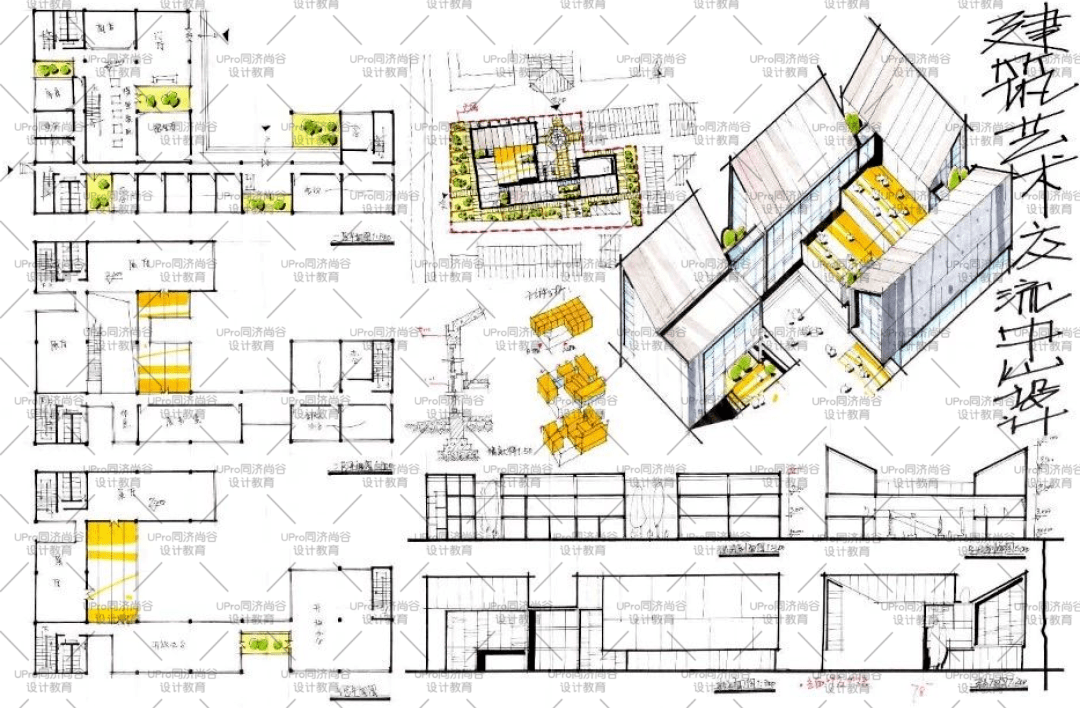

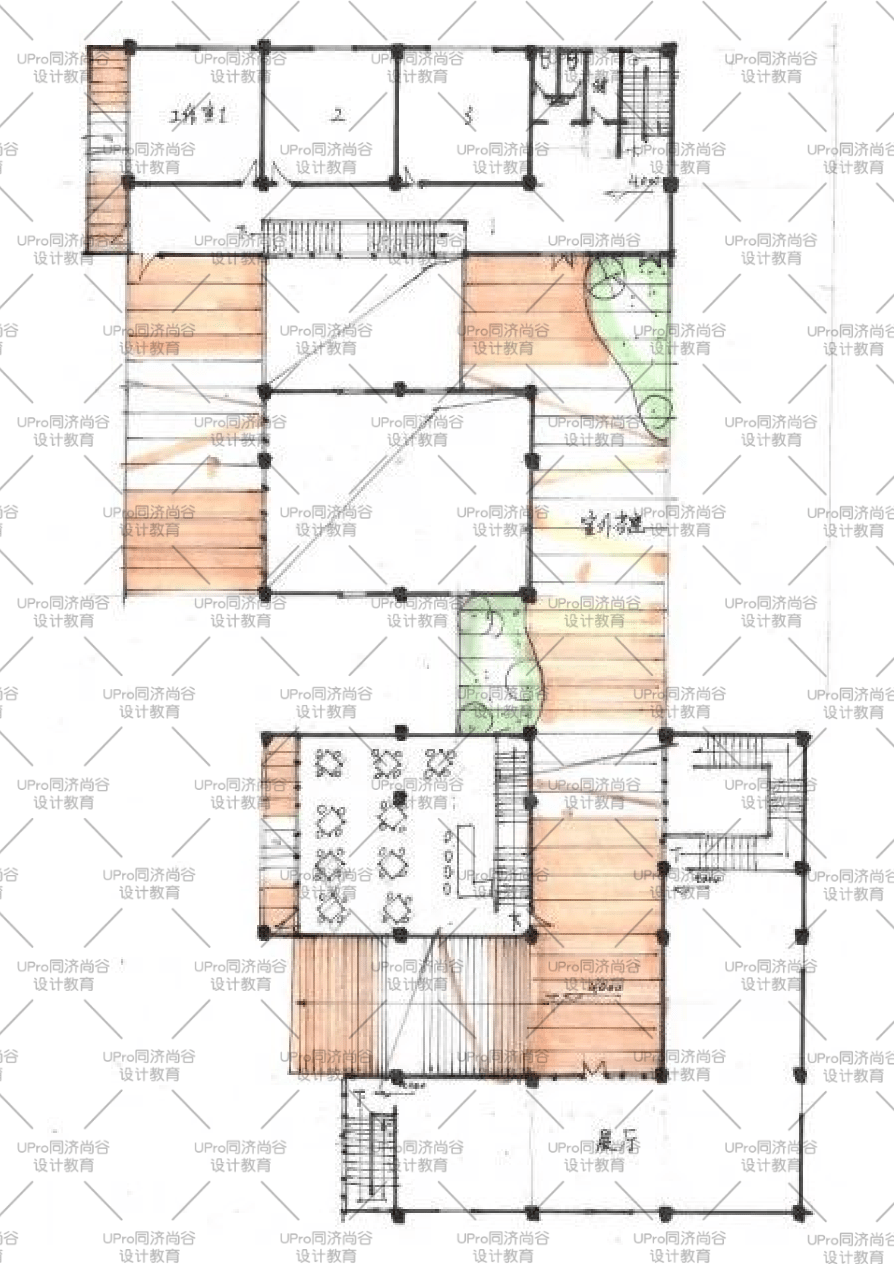

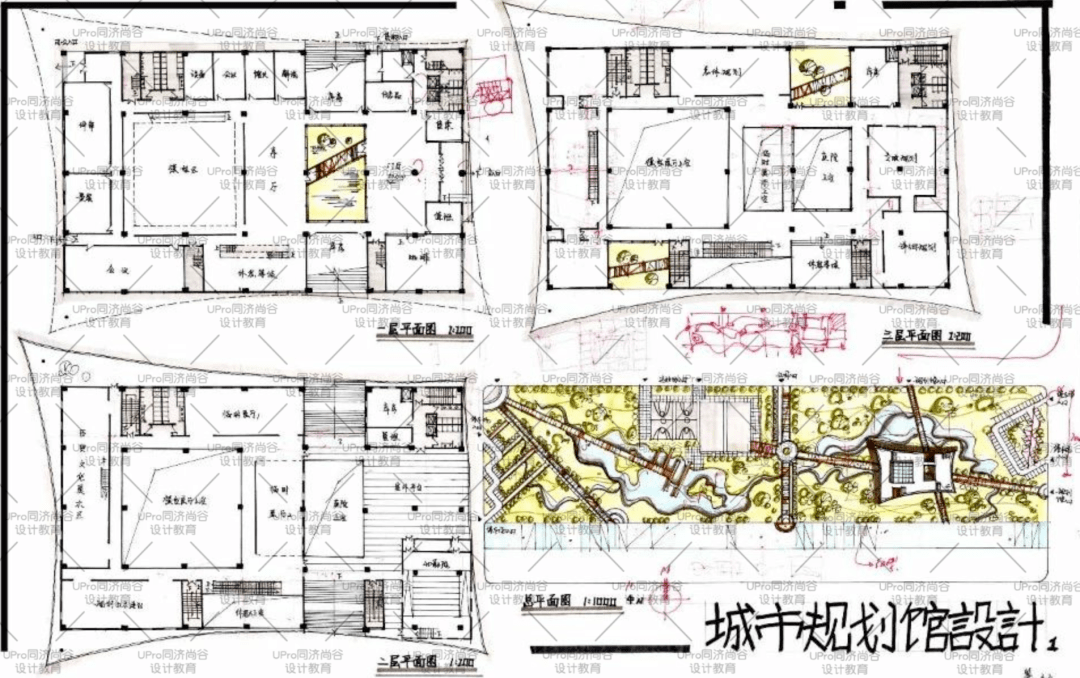

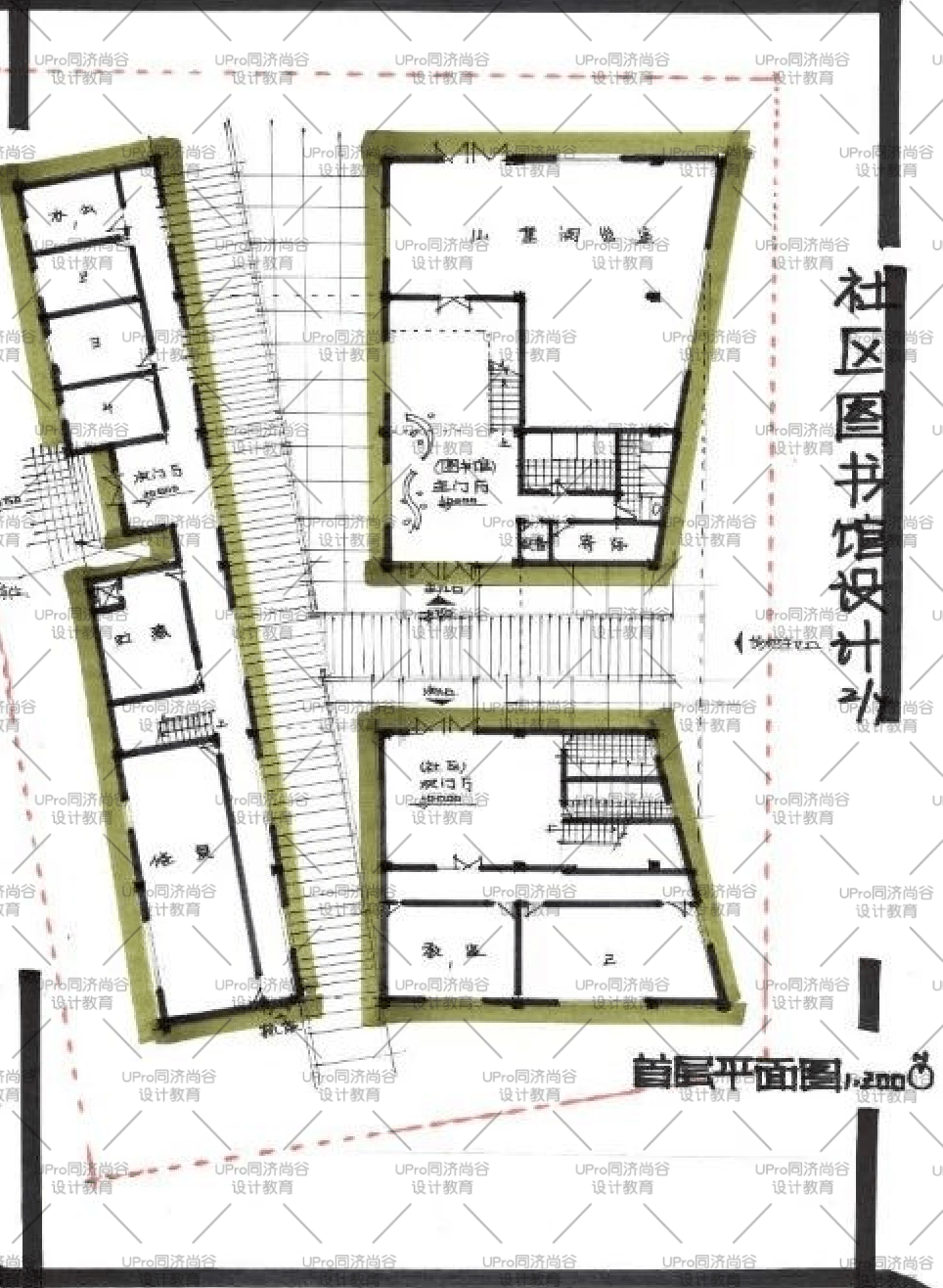

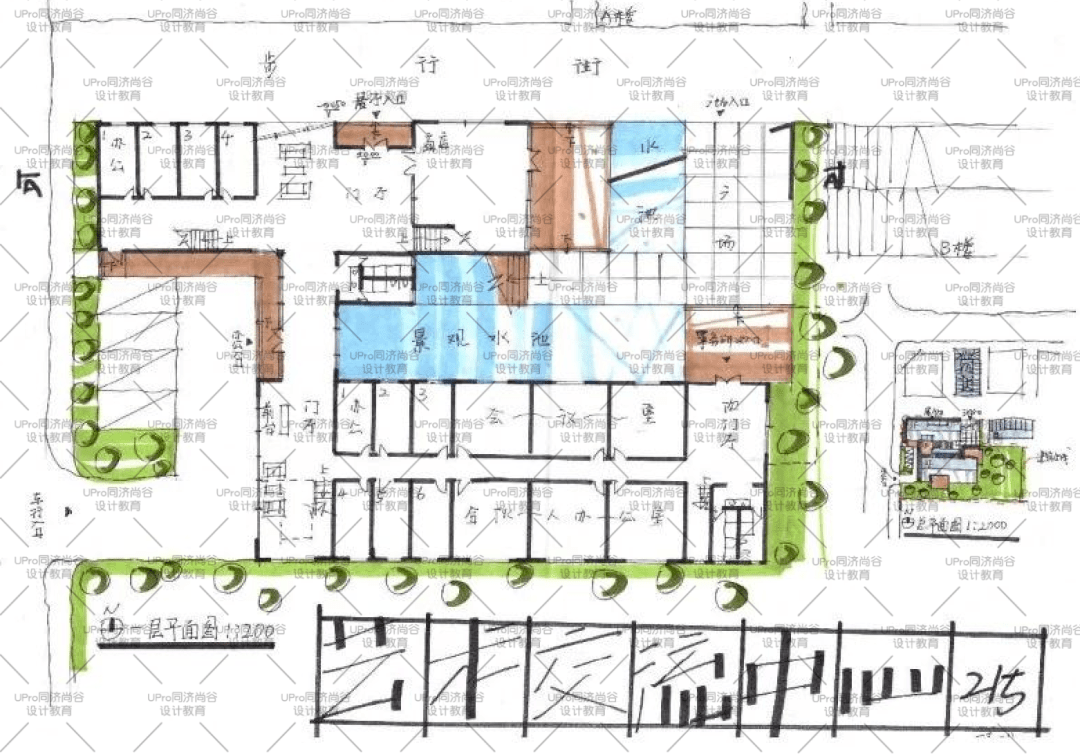

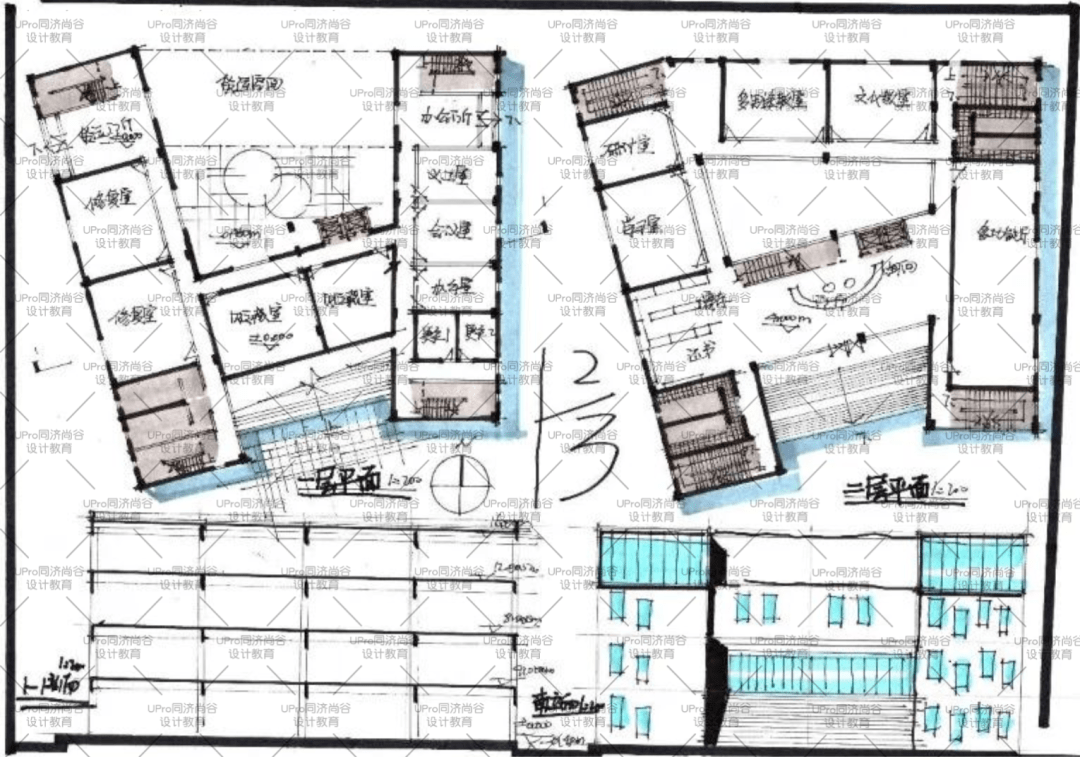

接下来是一些快题的作品的举例解释。这张仅用了一点点颜色表示了露台。

这张仅仅是把边框描了出来。

这张把辅助空间涂上了颜色，主要使用空间就凸显了出来。

这用了L型平面，平面仅树木涂上了颜色。

这个平面也是环境色表达，基地和建筑区分得很好。

平面很少上色，总平面的上色很惊艳，但是学会了也不难。

这张只把辅助空间上了颜色。
