（11）工作压力≥10MPa的压缩空气站，其机器间、配气台间、储气罐间、充瓶间与其他房间的隔墙，应采用钢筋混凝土防护墙；防护墙的厚度不应小于200mm。

（12）压缩空气站内使用的手提灯，电压不应超过36V；在储气罐内在空气压缩机的金属平台上使用的手提灯，电压不得超过12V。

（13）压缩空气站的热工报警信号和自动保护控制装置应按规定装设。当设有集中控制室时，应装设的热工报警信号应接入集中控制室。在控制室和机器旁均应设置空气压缩机紧急停车按钮。

（14）离心空气压缩机应设置以下控制系统：进气调节控制系统；机组防喘振控制系统；排气稳压控制系统或稳流控制系统。

（15）工作压力≥3.2MPa的压缩空气站不得布置在地下室、半地下室以及楼层内，机器间和储气罐间应为单层，层面不得设置与压缩空气站无关的设备与设施。

*注：以上条目均为强制性规定，（1）～（3）条是由于活塞式空气压缩机、隔膜式压缩机均属于往复式，工作特性决定了其排气有气流脉冲。因此需要装设缓冲罐、止回阀等，再就是需要对排气温度进行降温。（4）（5）条对离心式空气压缩机作出了单独的规定，目的也是确保离心压缩机的稳定运行。（6）～（14）主要针对的是涉及到安全生产方面的内容。

３、部分推荐性条款和解读

（1）压缩空气站的布置

装有活塞空气压缩机、隔膜空气压缩机或离心空气压缩机的压缩空气站，当单机额定功率大于或等于75kW或总台数＞3台时，宜为独立建筑物。压缩空气站与其他建筑物毗邻或设在其内时，宜用墙隔开，空气压缩机宜靠外墙布置。设在多层建筑内的空气压缩机，宜布置在底层。

*注：主要是考虑到这几种类型的空气压缩机在运行时噪音较大。

（2）工艺系统

①对于如何选择空气压缩机的型号、台数和不同空气净化等级、压力的供气系统，规范给出了推荐性的要求：

a）活塞空气压缩机、隔膜空气压缩机或螺杆空气压缩机的台数宜为3～6台（套）；当单机额定功率大于300kW时，不宜选用单级喷油螺杆压缩机；工作压力≤1.6MPa的空气压缩机组，在正常负荷下的供气压力波动幅度不宜超过0.05MPa；当负荷变化较频繁时，宜选用1～2台具有变容或变频等节能型气量调节功能的空气压缩机；对同一空气净化等级、压力的供气系统，空气压缩机的型号不宜超过三种。

*注：目前国内产量最大、应用面最广的机型应属单级喷油螺杆压缩机机组，但它的比功率通常要较活塞压缩机和离心压缩机高（功率较大时），能源的浪费相对较大，故此300kW以上不建议使用单级喷油螺杆压缩机。

实际运行中，用户用气量经常是变化的，从而引起管网和压缩机的出口压力的波动。为了保证使用压力，通常设置压缩机的排气压力高于需求压力，也带来了额外的功耗。故此推荐加入1～2台具有变容或变频等节能型气量调节功能的空气压缩机。

b) 离心空气压缩机的台数宜为2～5台，并宜采用同一型号；各单机运行时的容积流量不宜低于额定容积流量的70%。

*注：虽然目前离心空气压缩机防止喘振的措施和能力已经较为完善和完备，但负荷过低带来的效率降低也是需要正视的问题。离心空气压缩机组在低于额定工况运行时，效率会大幅下降，且容易进入喘振状态。

c) 工作压力≥10MPa的空气压缩机宜采用同一型号。

②空气压缩机吸气系统的吸气口宜装设在室外，并应有防雨措施。在夏热冬暖地区，螺杆空气压缩机和额定功率≤55kW的活塞空气压缩机、隔膜空气压缩机的吸气口可装设在室内。除排风热量回收利用的情况外，风冷空气压缩机组的空气冷却排风宜排至室外。

*注：风冷空压机应安装导风罩，将热风排出空压站（房）外。

③储气罐宜布置在空气压缩机与干燥净化装置之间，当负荷要求储气罐瞬间释放超过干燥净化装置处理量的压缩空气时，应在干燥净化装置后另行设置储气罐。

*注：在压缩空气站设备工艺流程上最常见的错误是将储气罐设在干燥设备后面。主要是因为这样布置操作较方便，由于干燥器与压缩机一起设在同一机器间内，而储气罐常常布置在室外，这样布置可以避免管道折返。实际上，正确的设计应该是将储气罐设置在干燥装置之前，这是因为一方面储气罐具有一定的除油水功能，布置在干燥净化设备之前可以减轻其负担，另一方面，活塞空气压缩机或隔膜空气压缩机均属于往复式压缩机，排气气流脉动很大，直接进入吸附式干燥装置会令干燥剂破碎，减少使用寿命。

较为稳妥的做法是在空压机后布置一个小的储气罐做缓冲用，在净化设备之后再布置一个较大的成品气气罐，以应对瞬时气量需求。

④工作压力小于10MPa、单台处理气量＞20m³/min或工作压力≥10MPa、单台处理气量＞3m³/min的吸附式干燥装置，宜采用加热再生吸附式干燥装置或压缩热再生吸附式干燥装置。当压缩空气湿度等级要求不高于5级时，应选用冷冻式干燥装置或压缩热再生吸附式干燥装置。

*注：目前常见的压缩空气干燥装置中，干燥装置相当于压缩机耗能的比例，冷冻式约为3%～ 5%，加热再生吸附式约为8%～10%，无热再生吸附式、微热再生吸附式约为18%，压缩热再生吸附式为1%～2% 以下。在一般情况下，为节约能耗，选择干燥装置时，应尽可能选用能耗少的干燥装置。

⑤压缩空气干燥装置的总处理容量，应能根据站房实际运行负荷进行调节。

*注：目前国内压缩空气系统常常低负载运行，造成压缩空气后处理设备低效率运行。在设计选型时干燥装置通常是按照系统最大负荷来配置的，而且普遍没有变负荷调节功能，当系统低负荷运行时，干燥装置依然按照满负荷方式运转，耗电、耗气不变，造成系统的运行效率下降。如果系统配置的是大型干燥器，集中干燥，系统的运行效率将更低。因此要求压缩空气干燥装置的总处理容量，应能根据站房实际运行负荷进行调节。通常做法是干燥装置与压缩机采用一一对应的配置，当部分压缩机停机时，相应台数的干燥装置也停止运行。另外，目前冷冻式干燥装置、吸附式干燥装置均已有变负荷技术，在系统设计时，推荐采用带负荷调节功能的干燥装置。

⑥规范推荐压缩空气站采用压缩热能回收利用装置。

*注：空气压缩机在压缩空气时会产生大量的热量，这些热能可利用来采暖、洗浴、加热锅炉给水或用于干燥剂的再生等，技术上已很成熟，因此规范有此规定。

（3）压缩空气站的组成和设备布置

①压缩空气储气罐的布置：应布置在室外或独立建筑内；布置在室外时，宜布置在建筑物的阴面，当设置在阳面时，宜加设遮阳棚；立式储气罐与机器间外墙的净距不应小于1m。当工作压力＜10MPa、含油等级不低于3级的压缩空气储气罐，可布置在室内；当工作压力≥10MPa、单个容积＜10m³、含油等级不低于3级的压缩空气储气罐，总数量不超过3个时，可布置在与机器间毗邻的独立房间内。

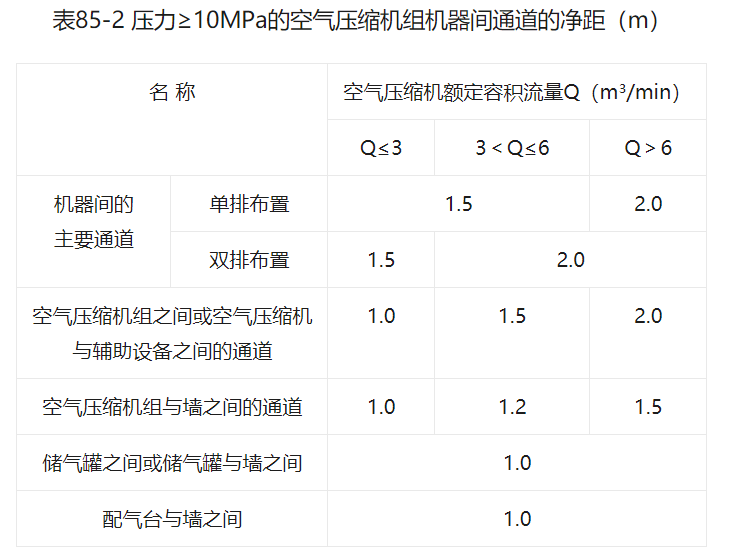

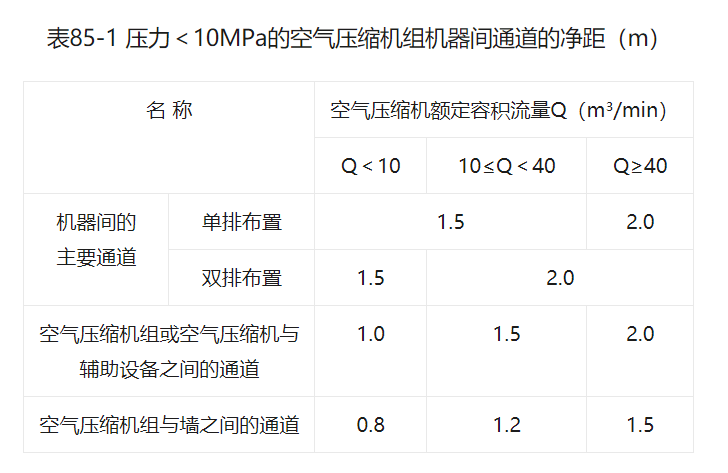

②活塞空气压缩机组、隔膜空气压缩机组及螺杆空气压缩机组宜单排布置，机器间通道的宽度应根据设备操作、拆装和运输的需要确定，净距不宜小于表85-1、表85-2的规定。

注：1.当必须在空气压缩机组与墙之间的通道上拆装空气压缩机的活塞杆与十字头连接的螺母零部件时，表中1.5的数值应适当放大。

2.设备布置时，除保证检修时能抽出气缸中的活塞部件、冷却器中的芯子和电动机转子或定子外，宜由不小于0.5m的余量，如表中所列的净距值不能满足要求时，应加大；

3、干燥装置的操作维护用通道不宜小于1.5m。

③当空气干燥净化装置设置在压缩空气站内时，宜布置在靠辅助间的一端。当用户要求压缩空气湿度等级高于或等于2级或固体颗粒等级高于或等于2级时，空气干燥净化装置宜设置在用户处。

注：高品质压缩空气的干燥净化设备应尽量靠近用气点。是为了避免输送管道可能的二次污染。

④单台压缩机额定容积流量≥20m³/min且总安装容量≥60m³/min的压缩空气站，宜设置检修用起重设备，起重能力应按空气压缩机组检修时最重的起吊部件确定。

（4）土建

①压缩空气站机器间屋架下弦或梁底的高度，应符合设备拆装起吊和通风的要求，且净高不宜小于4m。在夏热冬冷和夏热冬暖地区，当机器间跨度大于9m时，宜设天窗。

注：站（房）的层高往往不够重视，实际上对于风冷机器来说至关重要，层高不够可能导致热风导风罩无法安装，站（房）内温度偏高。

②空气压缩机的基础应根据环境要求采取隔振或减振措施。双层布置的离心空气压缩机的基础应与运行层脱开。

（5）电气控制和仪表

①压缩空气站的机器间内应设置380V和220V的专用检修电源

②压缩空气站宜设置集中控制室。控制室应符合下列规定：

a)宜位于压缩空气站固定端或适中位置；

b)室内设备布置应整齐、协调、统一。盘前运行区应满足运行人员工作需要。盘后应满足设备的维护、检修、调试及通行要求；

c)应有良好的通风和照明，并应采取隔声、仿火、仿尘、仿水、仿振等措施。

③压缩空气站宜采用计算机控制系统。当企业设置有工业电视监视系统时，压缩空气站应设有监视点。

④压缩空气站对供气的湿度等级有严格要求时，应配备露点仪。

（6）给水和排水

①空气压缩机入口处冷却水的压力应符合下列规定：

a)活塞空气压缩机、隔膜空气压缩机不宜大于0.4MPa，并不宜小于0.1MPa；

b)螺杆空气压缩机不宜大于0.4MPa，并不宜小于0.15MPa；

c)离心空气压缩机不宜大于0.52MPa，并不宜小于0.15MPa。

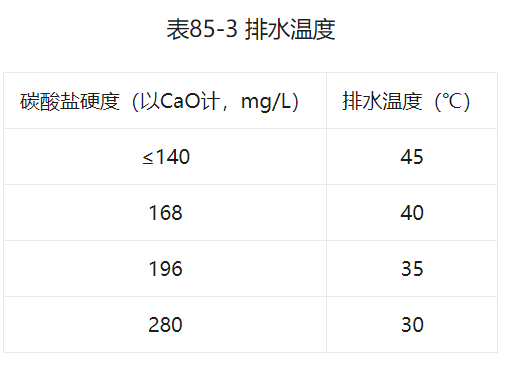

②空气压缩机及其冷却器的冷却水采用直流供水时，排水温度应根据冷却水的碳酸盐硬度控制，且不宜超过表85-3的规定。超过表85-3的规定值时，应对冷却水进行软化处理。

（7）采暖和通风

①压缩空气站工作时，机器间内最高环境温度不应高于40℃；隔声值班室或集中控制室、配气台间及充瓶间的温度不应高于28℃，且应设置通风或降温装置。

*注：当环境温度大于40℃时，空气压缩机和电机寿命会大大减少，控制程度较高的机组还会因吸气温度过高自动停机; 值班室、控制室是工作人员长期呆的地方，配气台间经常有人进入操作，根据现行的《工业企业设计卫生标准》的规定，温度不应大于28℃。

②空气压缩机在室内吸气时，压缩空气站机器间的外墙应设置进风口，其流通面积应满足空气压缩机吸气和设备冷却的要求。

③压缩空气站内设备通风管道的阻力损失超过设备自带风扇压头时，应设置通风机。当通风管道内不采用通风机时，风速宜为3m/s～5m/s；当采用通风机时，风速宜为6m/s～10m/s。

（8）压缩空气管道

①输送饱和压缩空气的管道应设置能排放管道系统内积存冷凝液的装置。设有坡度的管道，坡度不宜小于0.002。

②压缩空气管道及附件材料的选用，应符合下列规定：

a)压缩空气固体颗粒等级或湿度等级不高于5级的管道，可采用碳钢管；

b)压缩空气固体颗粒等级或湿度等级高于5级、不高于3级的干燥和净化压缩空气管道，可采用热镀锌钢管或不锈钢管；

c)压缩空气固体颗粒等级或湿度等级高于3级的干燥和净化压缩空气管道，应采用不锈钢管或铜管；

d)管道附件的强度、密封、耐磨、抗腐蚀性能应与管材相匹配。

③工作压力小于1.6MPa的压缩空气管道系统，从空气压缩机出口到最不利点的压力损失不宜超过空气压缩机排气压力的10%。

*注：管道系统设计不当容易造成压降过大，浪费能源，一些资料提出空气压缩机管网压降应控制在10%以内。

④车间架空压缩空气管道与其他架空管线的净距不宜小于表85-4的规定。

注：1.电缆在交叉处有防止机械损伤的保护措施时，交叉净距可缩小到0.10m；

2.当于裸导线或滑触线交叉的压缩空气管道需要经常维修时，交叉净距应为1.00m。
