焊接最基本的资料，建议每位机械工程师都收藏一下，对于自身学习还是公司内部员工的培训，都是一份难得的资料。

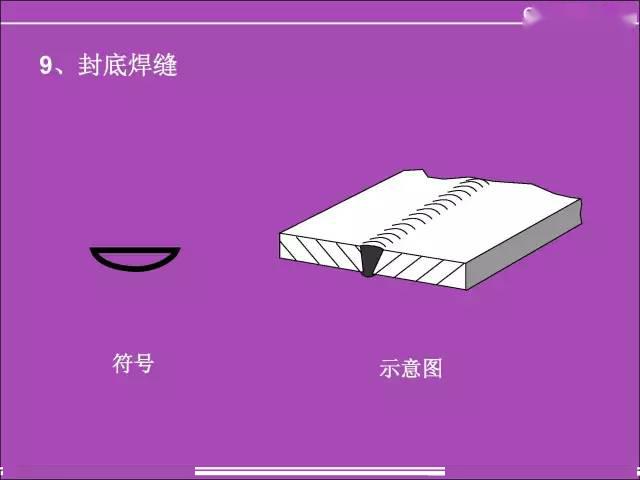

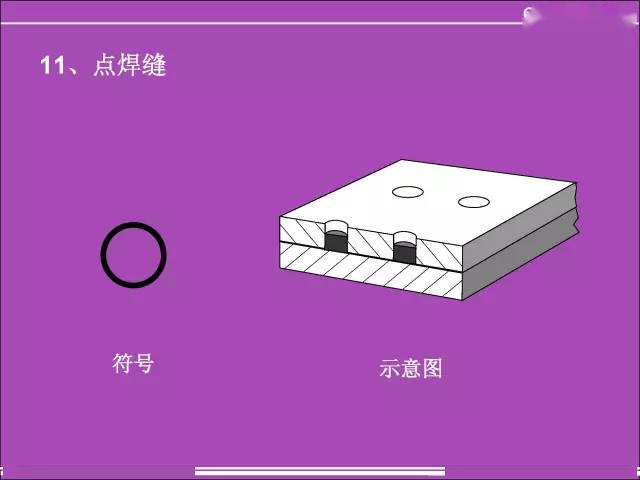

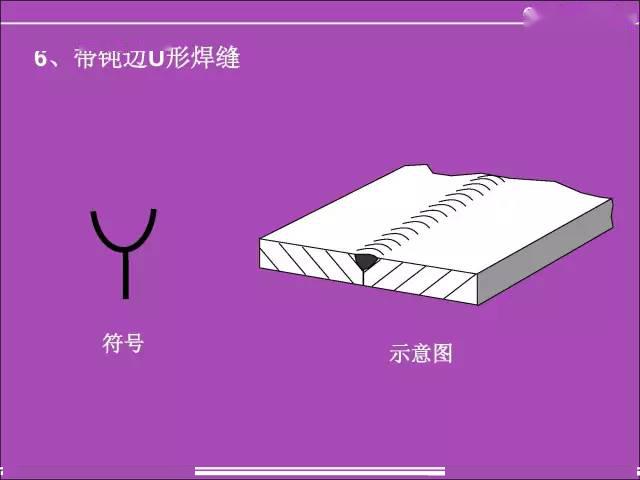

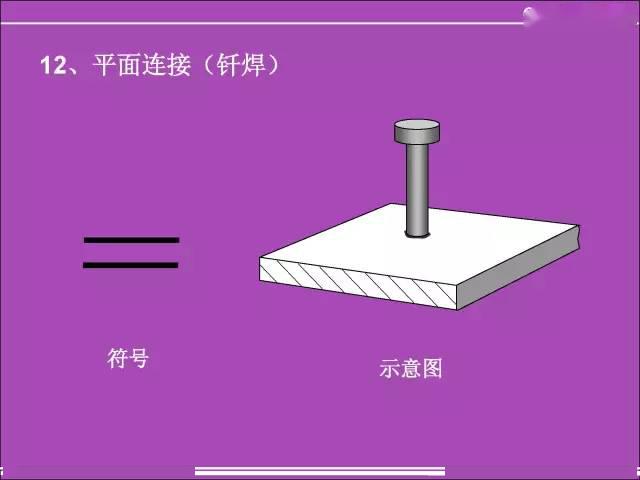

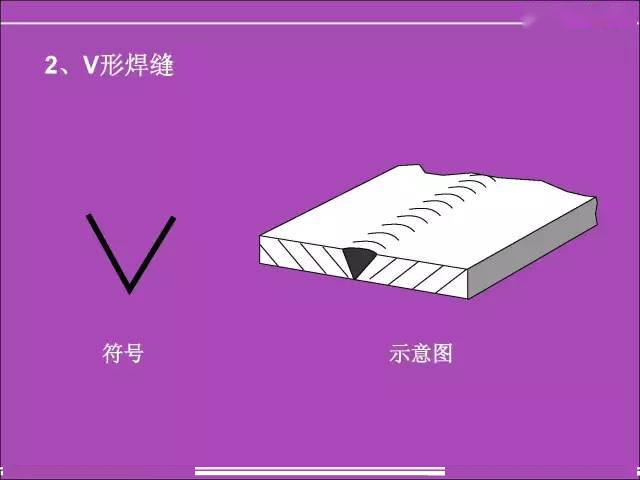

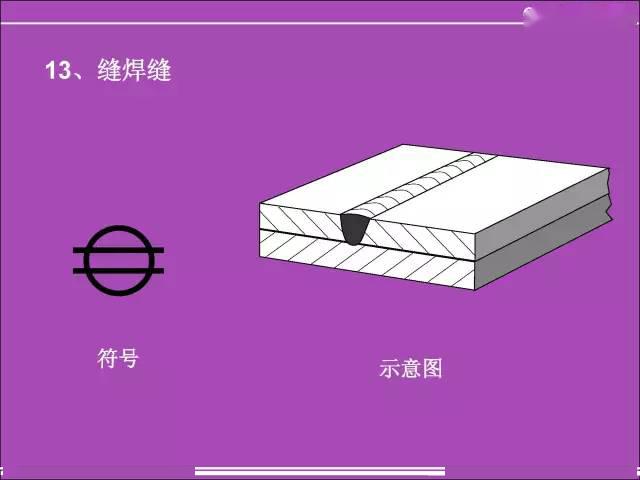

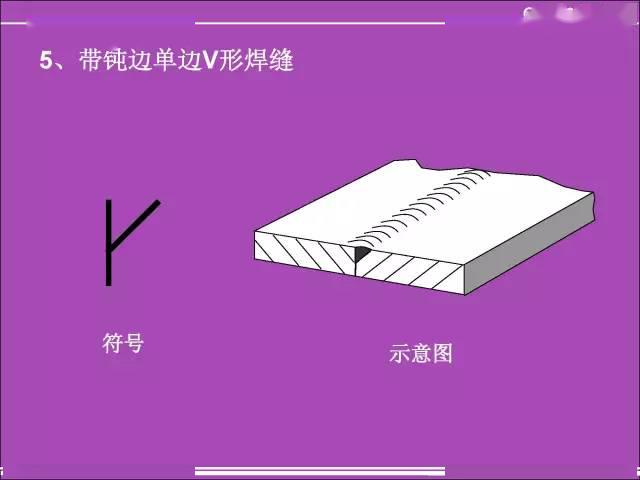

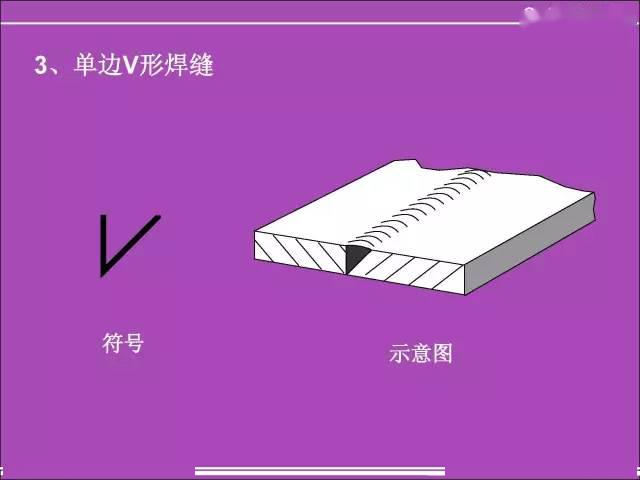

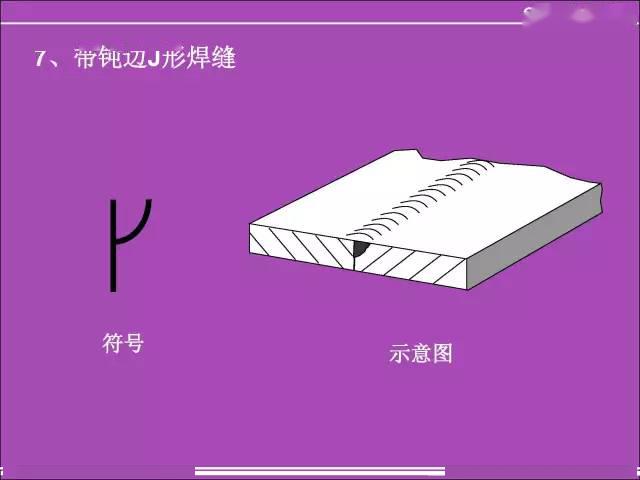

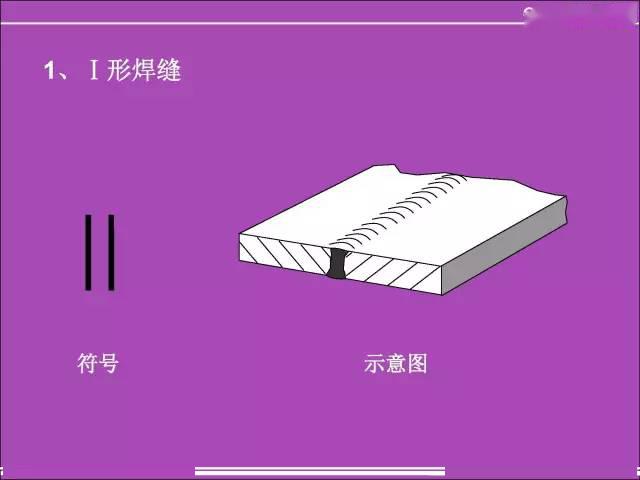

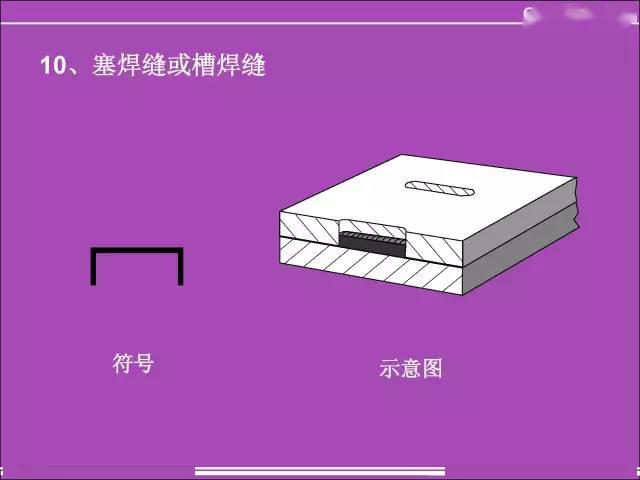

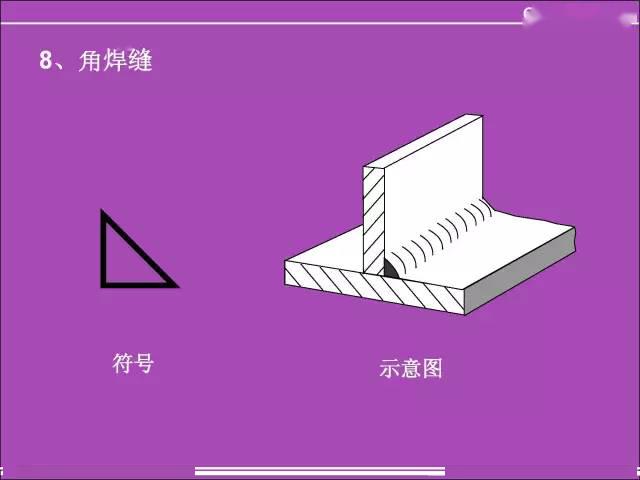

一、基本符号

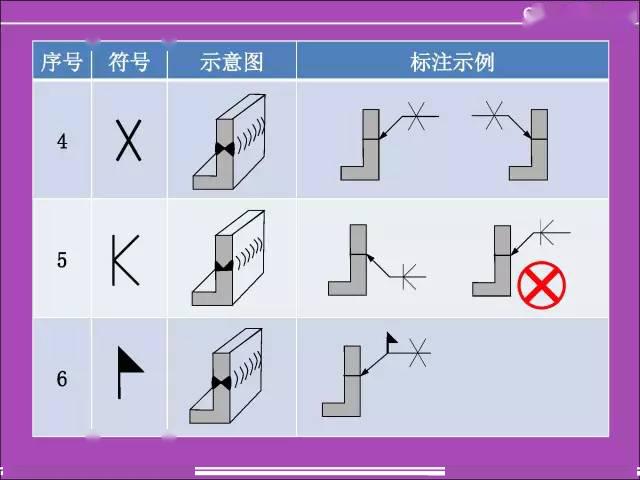

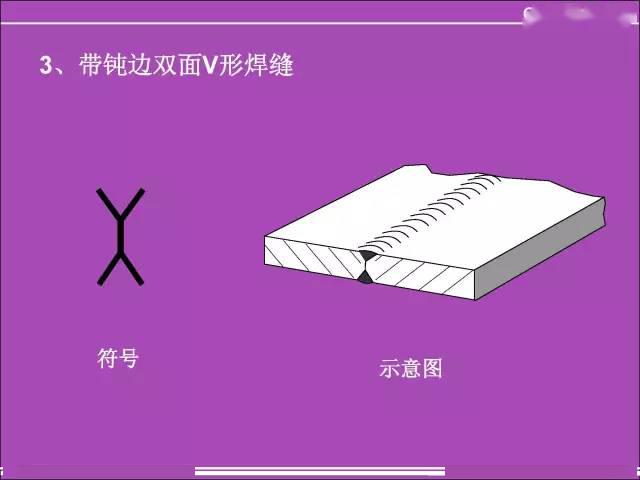

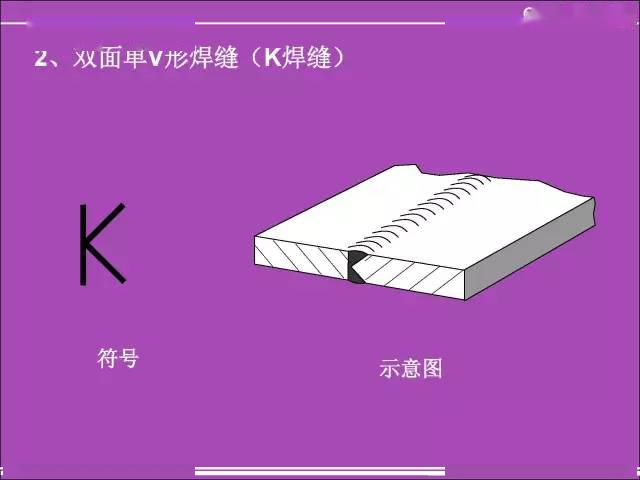

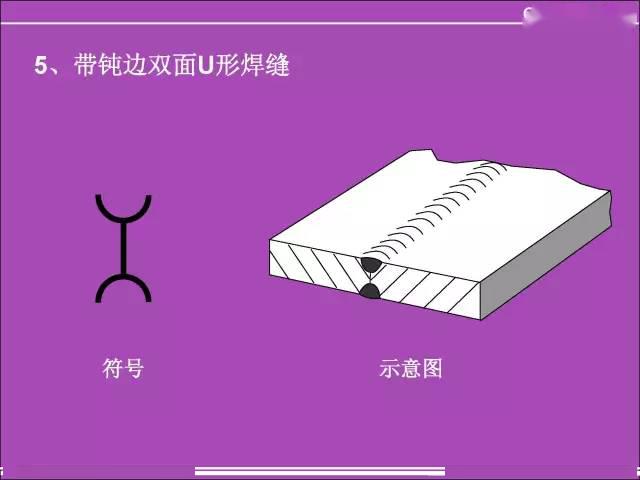

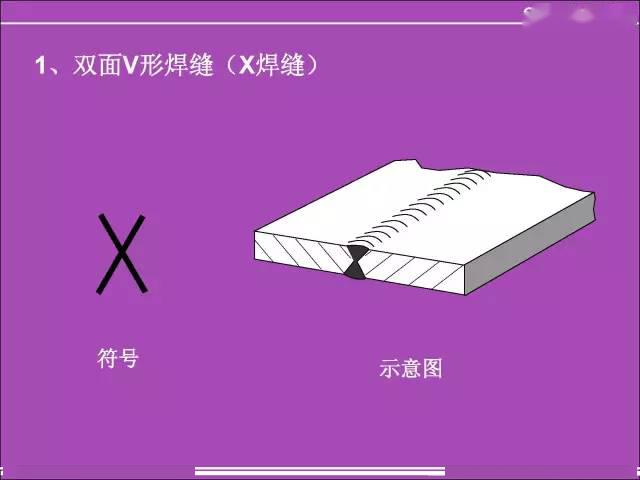

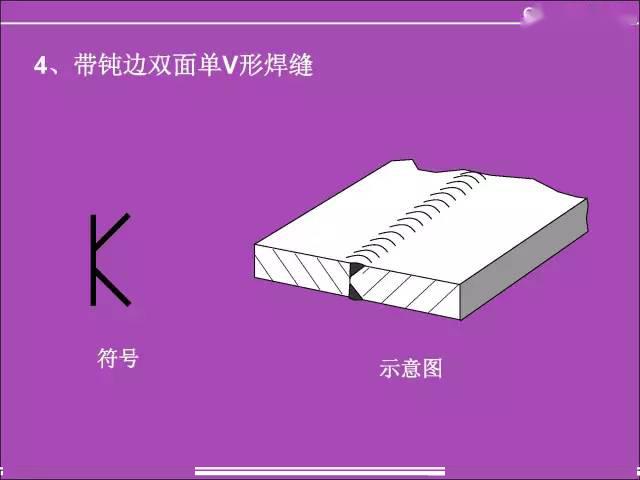

二、基本符号的组合

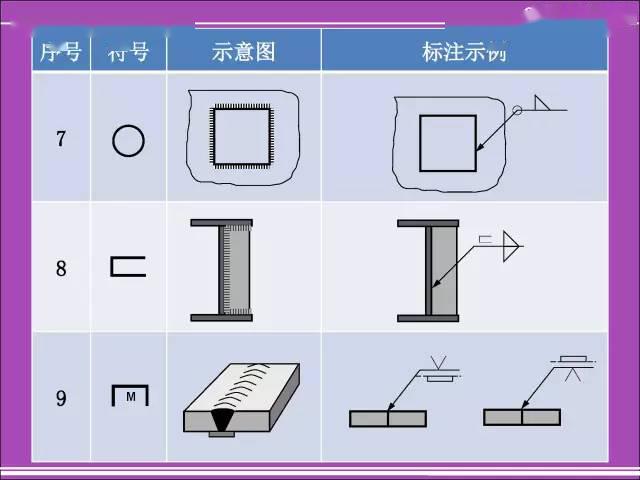

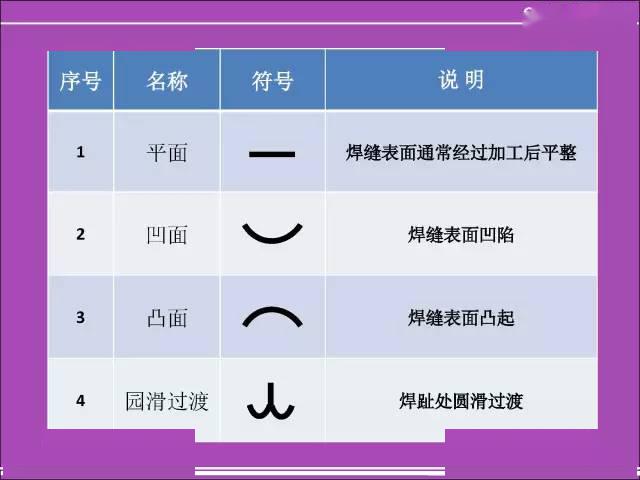

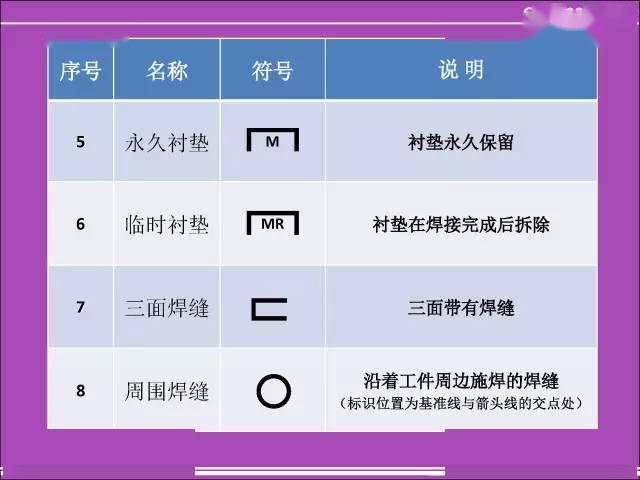

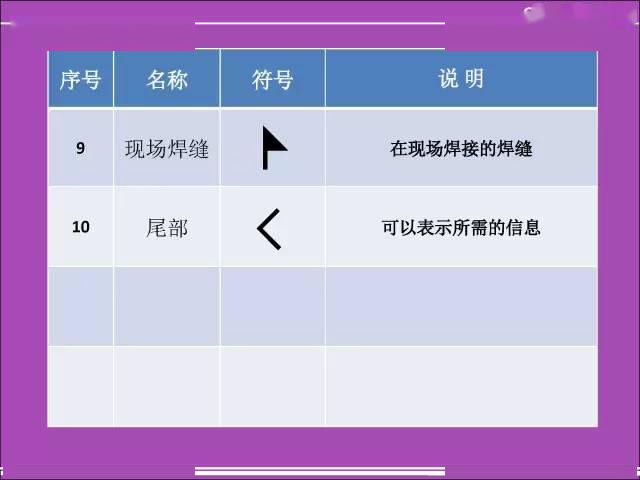

三、符号的补充

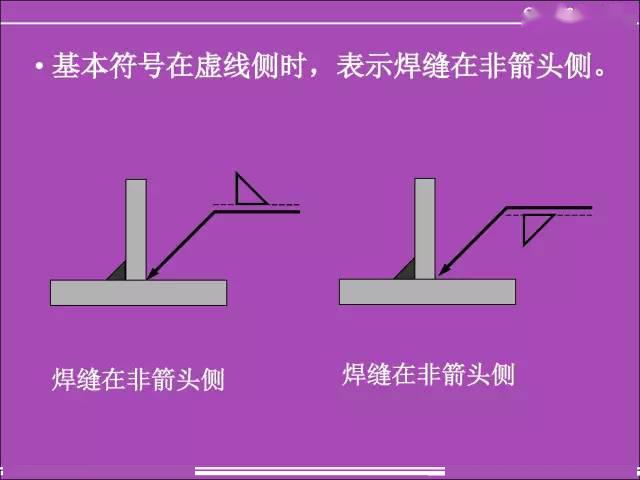

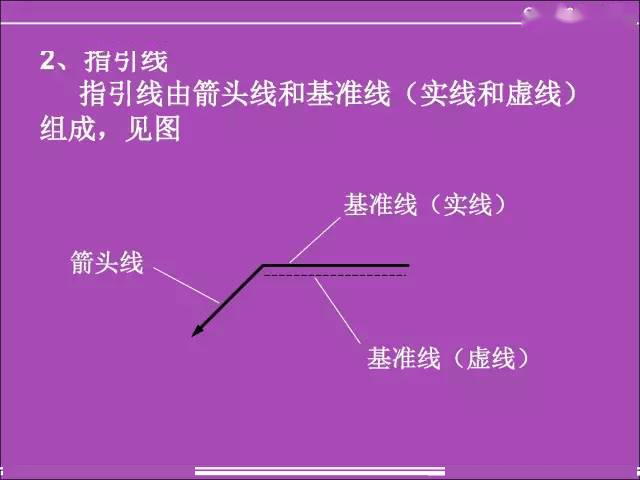

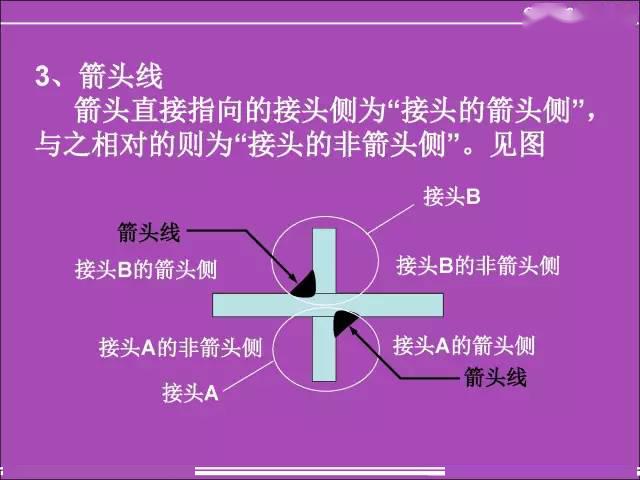

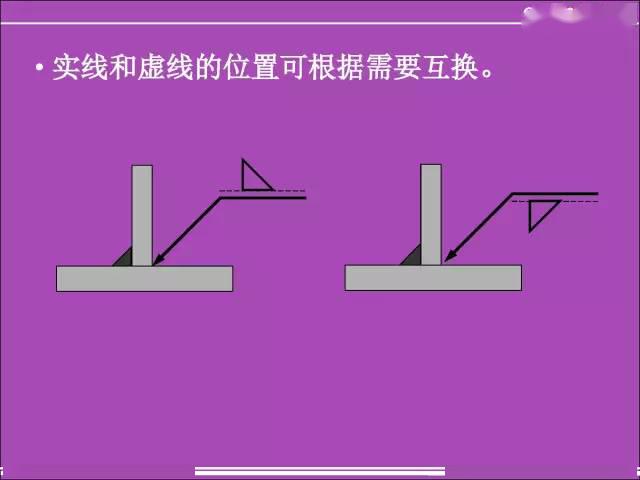

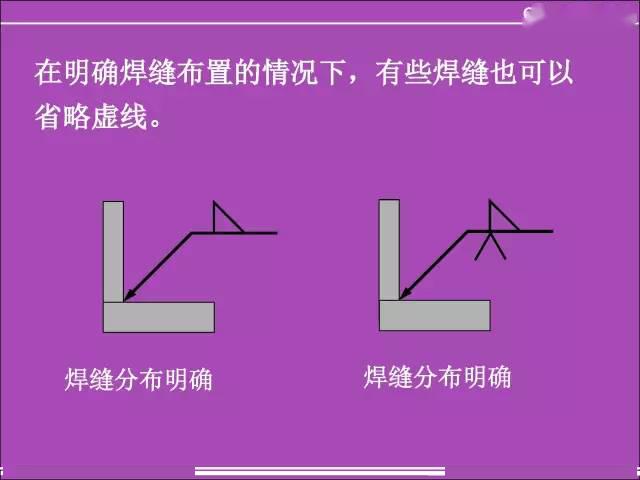

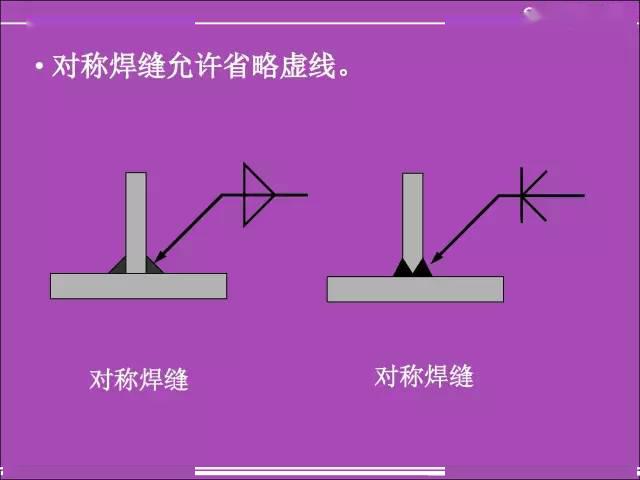

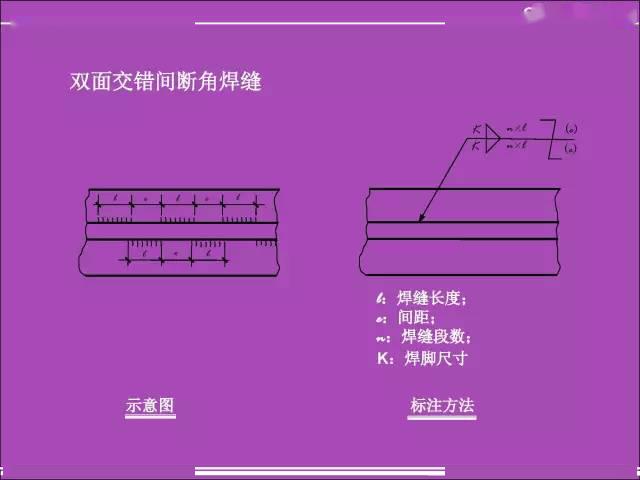

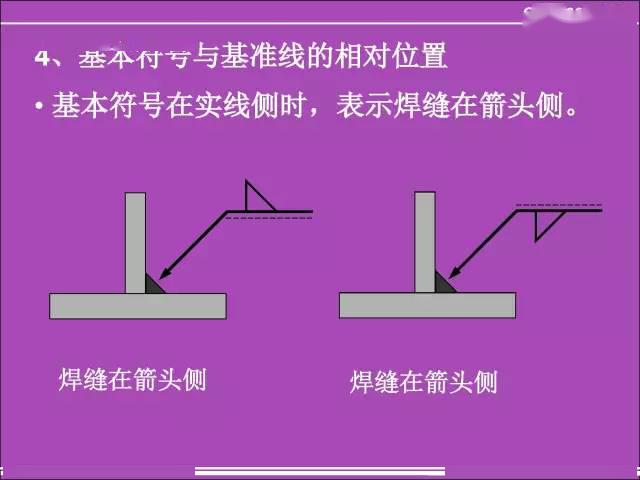

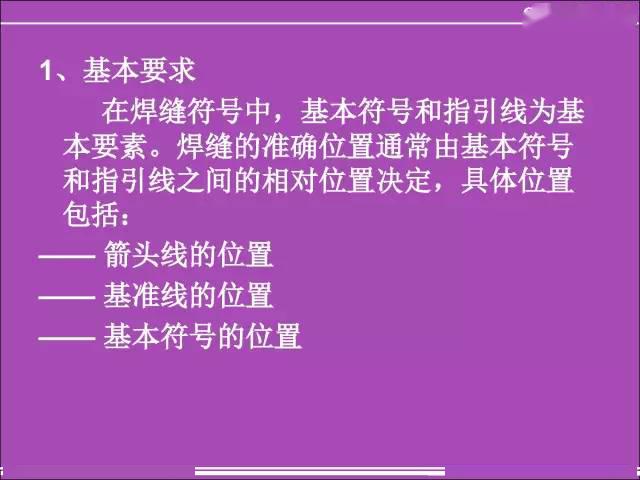

四、基本符号和指引线的位置规定

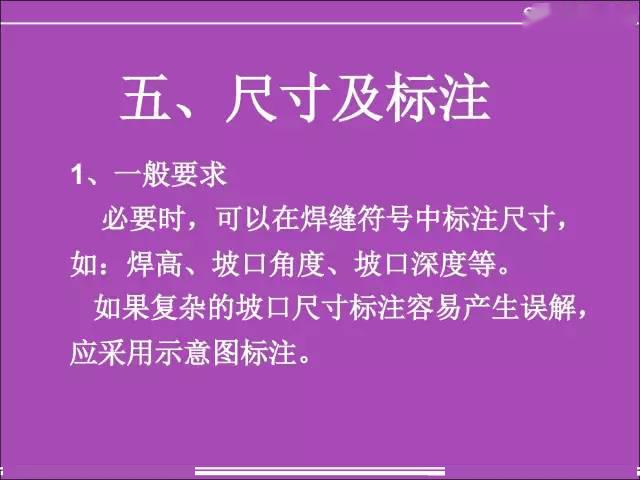

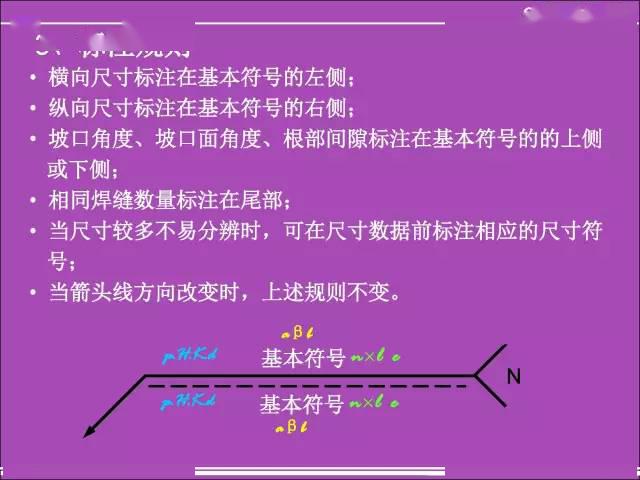

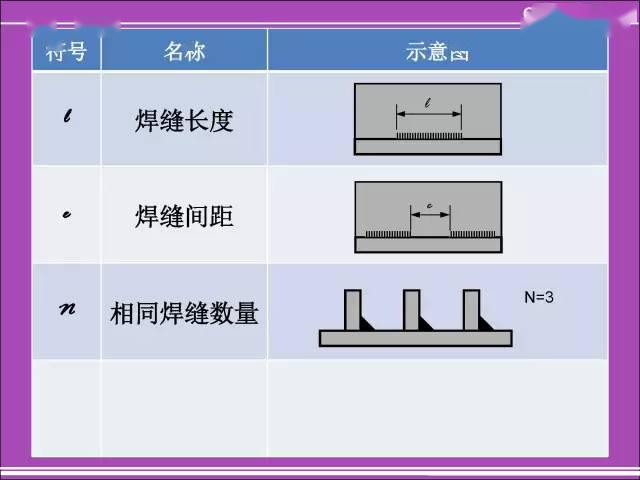

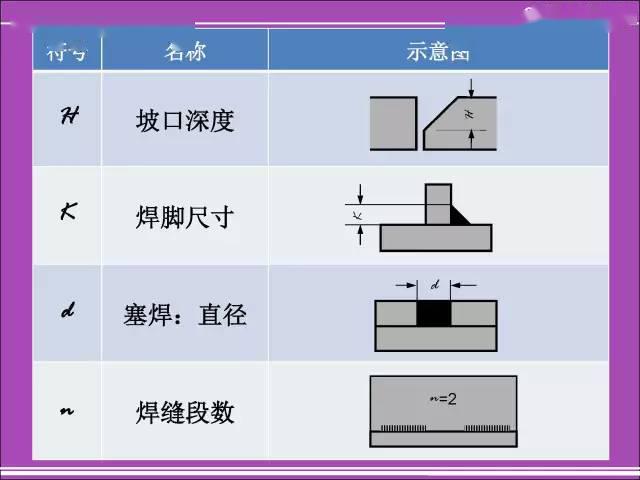

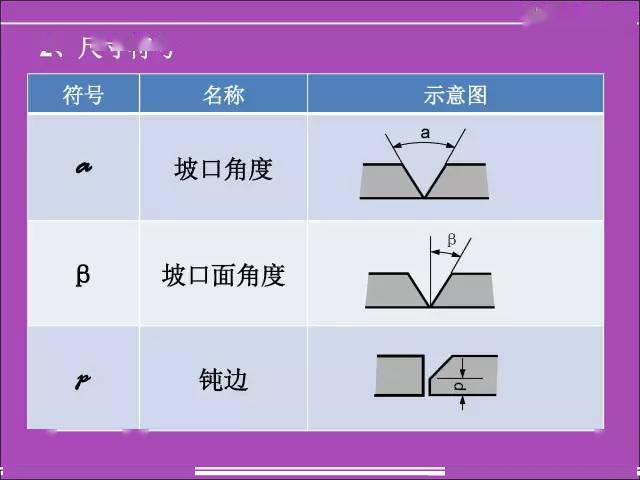

五、尺寸及标注

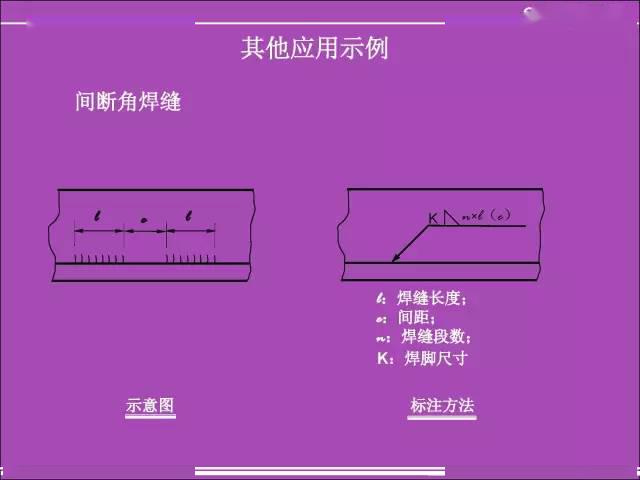

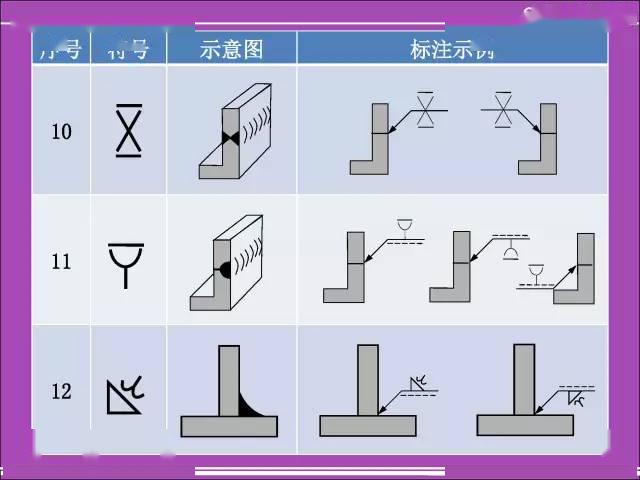

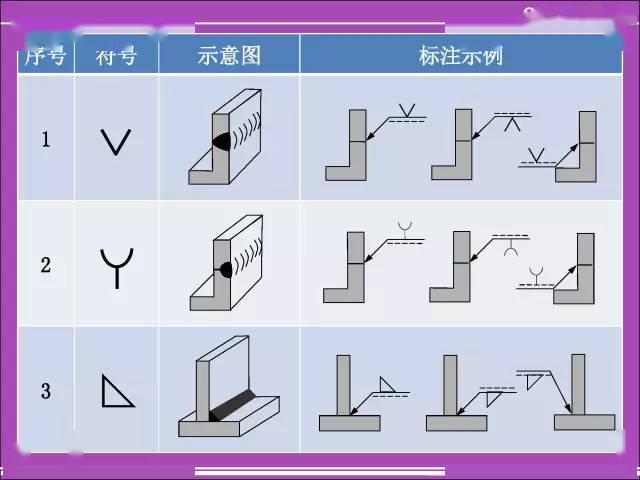

六、焊缝符号的应用示例
End
来源：焊接切割联盟（ID：jsjg1950）、建筑技术杂志社
资料源：GB/T324-208
评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
