本期干货分享来跟大家聊聊景观排水中常用的
“线性排水沟”。
室外场地排水是建设项目的一个重要组成部分，无论是应对长时间的小雨还是难得一遇的暴雨，设计一个有效的地表排水系统是非常有必要的。较为常见的排水解决方案有：利用低洼地势排水、利用点式雨水口排水或利用现线性排水沟排水。
对于硬铺装地面第一种方法不便采用，点式雨水口排水和线性排水沟的做法比较常见。
那点式雨水口排水系统和线性排水沟排水系统相比，他们各有什么特点呢？

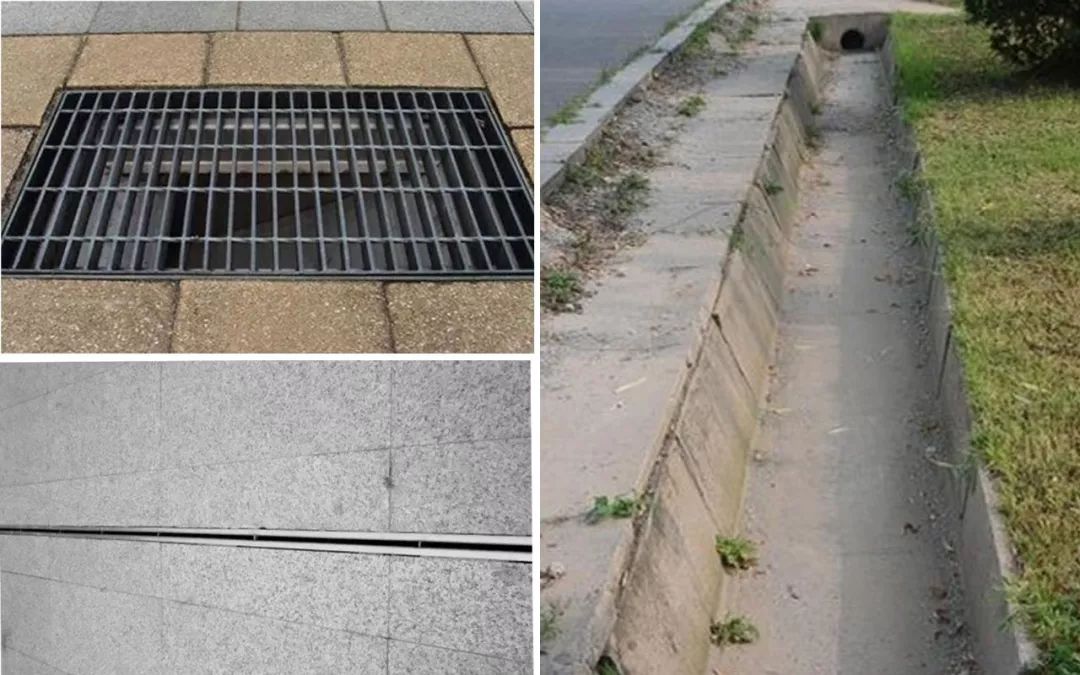

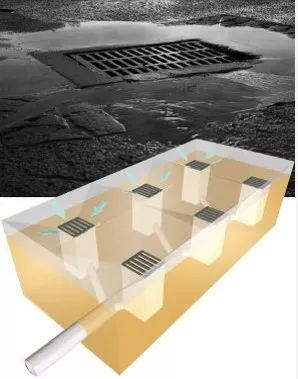

点式雨水口排水系统
点式雨水口排水系统，是雨水口收集地面雨水，引入雨水管道排放的系统；
特点
◆ 排水效率受制因素较多、易造成地面积水；
◆ 由于需要四面找坡导致地面不平整、地表呈现波浪 或漏斗形状；
◆ 坡度设计和施工比较复杂；
◆ 由于管道需要一定埋深，因此施工开挖量较大；
◆ 管道易于堵塞并造成系统失效；
◆ 管道系统维护成本高；
◆ 有可能与其他埋地管线有冲突。
线性排水沟排水系统
线性排水沟排水系统，为明渠形式的地面雨水快速收集和排放系统，又分预制线性排水沟系统和现浇式线性排水沟排水系统；
◆ 预制线性排水沟排水系统
预制线性排水沟排水系统，由树脂混凝土成品排水沟、盖板、无螺栓式盖板锁扣、跌水检查井、端头挡板和市政雨水管道接口组成。
特点：
（1）沟体、盖板由同一生产厂家提供，保障整个系统的有效运行；
（2）Ⅴ形、U型过水断面，水力性能更佳；
（3）沟体内壁光滑、易于清理维护；
（4）树脂混凝土抗渗不亲水、不会冻裂；抵御化学品腐蚀性能较强；
（5）沟体内嵌支撑护边，配锁扣系统，使盖板与沟体的结合更加稳固；
（6）盖板抗荷载能力适用不同承重等级；
（7）盖板形式多样、可丰富景观效果。
◆ 现浇式线性排水沟排水系统
传统现浇式线性排水渠排水系统，由砌砖、水泥、混凝土现浇排水沟和盖板组成。
特点：
（1）沟体、盖板可能由不同的单位施工或供货；没有统一的产品标准；
（2）一般为矩形过水断面，易留卫生死角；
（3）沟槽内壁一般较粗糙，不易清理，排水性能不及预制线性排水沟；
（4）沟槽材质抗渗能力较差；抗化学品腐蚀能力较差；
（5）沟盖板支撑方式简单，易被破坏；
（6）盖板抗荷载能力参差不齐，一般无锁扣系统、易晃动和产生噪音；
（7）沟盖板样式单一、影响景观效果。
预制线性排水沟和传统现浇式线性排水渠对比：
- 单从完工产品而言，现浇排水沟比成品水沟便宜约10%；
- 完工时间，以五人工，200米沟为例，水泥砖砌水沟需时间约7天，成品水沟约2.5天，水沟长度越长，成品水沟完成时间优势越明显，成本也就越接近，甚至低于现浇排水沟。
因为传统现浇式线性排水沟存在较多的弊端，所以预制线性排水沟的应用越来越广泛。下面给大家介绍几种比较常用的预制线性排水沟。

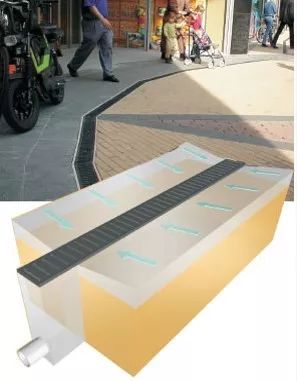

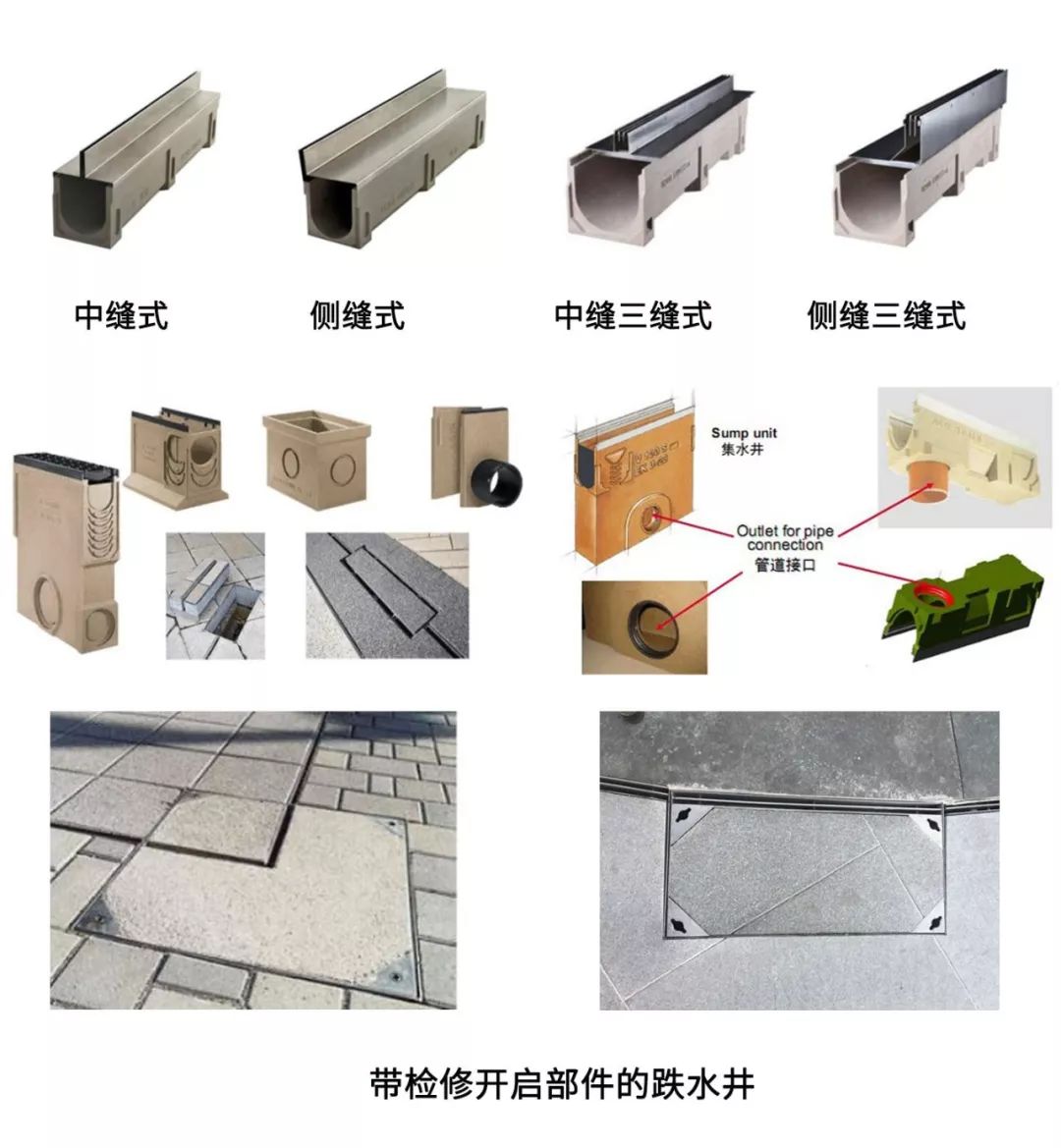

线性缝隙排水沟
线性缝隙式排水沟系统是由钢制缝隙式盖板、树脂混凝土排水沟底座、跌水井、检修口及系统附件等组成的模块集成式排水系统。
线性缝隙式排水系统具有良好的排水能力，常安装在对铺装景观要求比较高的场所。该系统可与几乎所有的地面铺装材料搭配使用，并且具有良好的承重性能，承重等级达到欧盟D400，可用于中型车辆行驶区域。
优点：
- 强度高，设计合理，大大降低载压破坏风险；
- 内壁光滑，水流通过能自我洁净，易于清理和维护；
- 安装方便快捷，大大减少人工开支；
- 简洁整齐统一线性外观；
- 抗化学侵蚀，不渗透，耐冰冻，使用寿命超长；
- 施工作业面小，减少相关作业材料；
- 综合性价比高，属经济实用型产品。
应用场合：
- 步行街、商业街
- 中、小型车辆行驶区
- 公园、广场、住宅小区
- 商用、公共建筑
- 学校、室外活动区等

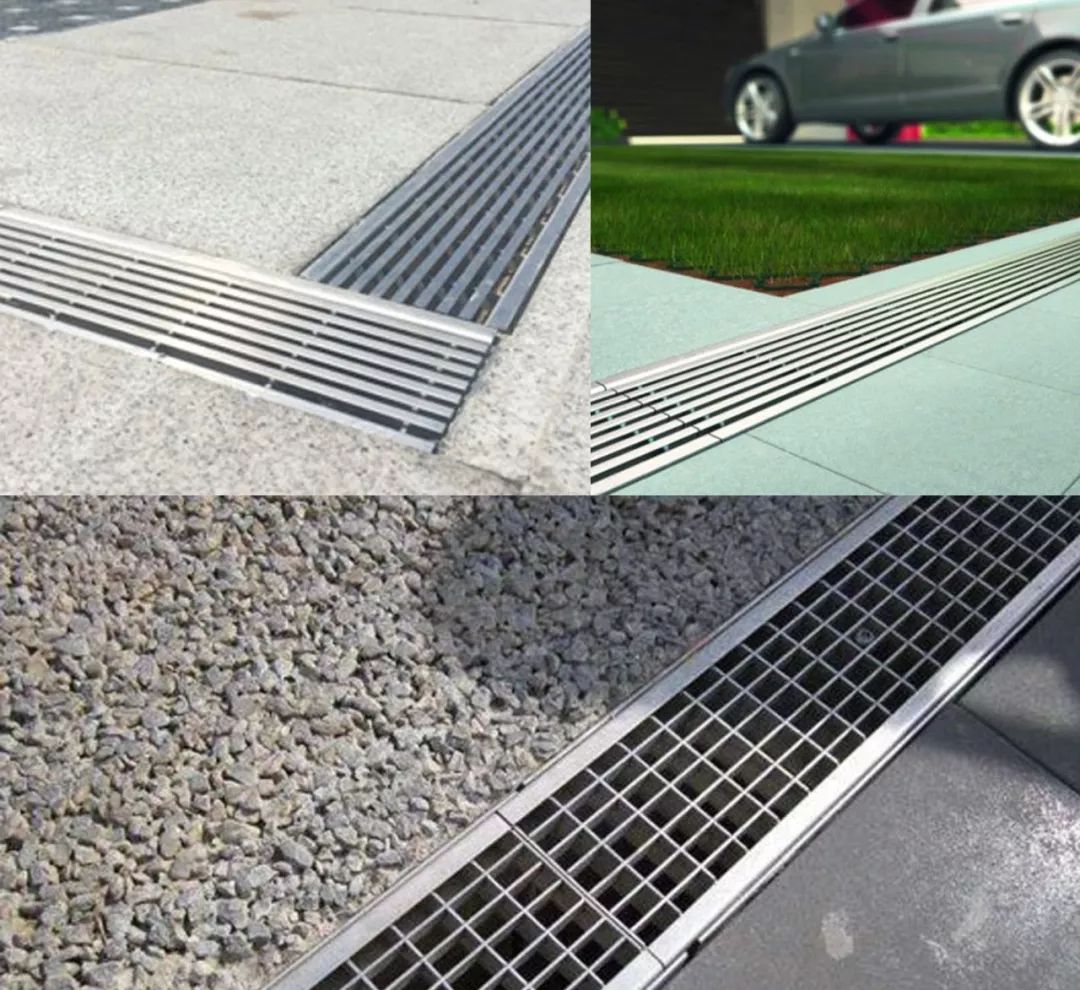

不锈钢格栅盖板排水沟
不锈钢格栅排水沟是用扁钢焊接成中间带有方形格子一种钢铁制品，表面镀锌处理称之为镀锌钢盖板的排水沟；镀锌钢盖板采用碳钢制作，外表镀锌处理可以起到防止氧化作用。
盖板重量轻，便于运输、安装、维修；格栅制造的表面效果使不锈钢格栅排水沟具有防滑性能，加大了路面的摩擦性。
应用场合：
主要应用在商业街、公共广场、市政工程，工业厂房等。

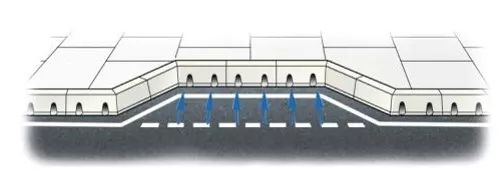

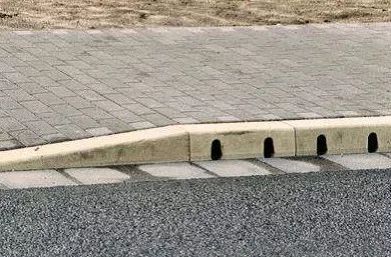

路缘石排水沟

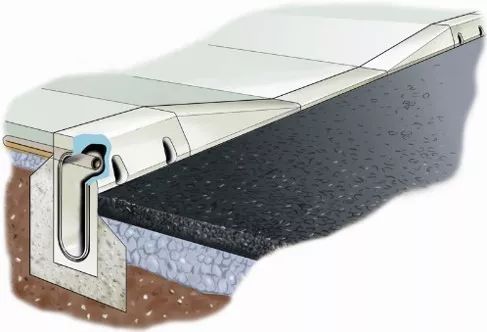

路缘石排水系统是一种路边排水系统，它整体为树脂混凝土，其路缘石内带有排水通道，把路缘石和排水系统巧妙的结合在一起，兼有两种功能。
优点：
- 单体构件，无松散组件，安装简易；
- 承重等级达到欧盟D400；
- 优化侧壁泄水孔设计提高路面雨水收集效率；
- 是替代传统点式雨水口的有效方案；
- 可节约部分管道施工费用。
应用场合：
环形道路，乡村道路，停车场区域，主车道等。

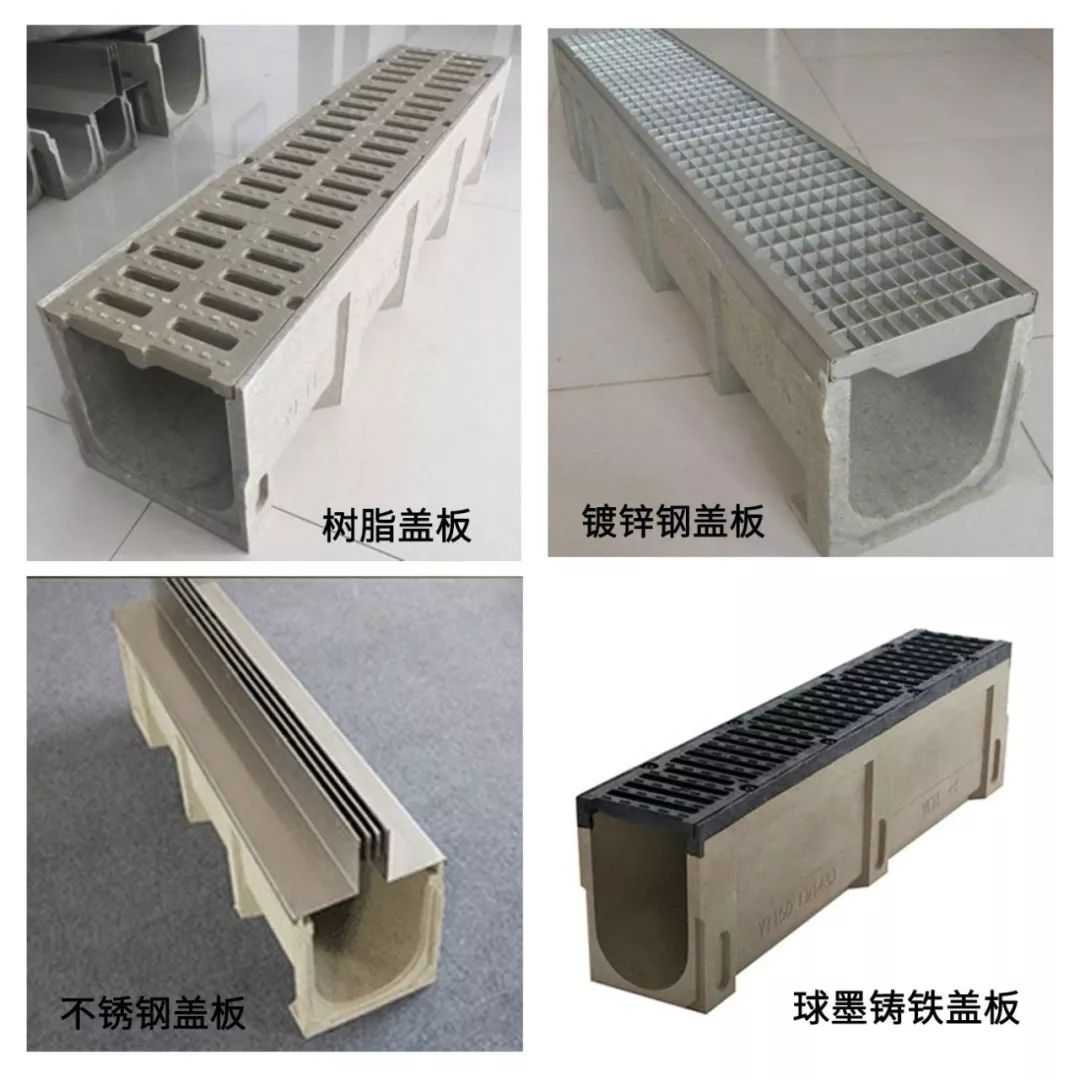

预制线性排水沟盖板
线性排水沟沟体采用特殊耐用的树脂混凝土材料，盖板材质比较常见的有树脂、镀锌钢、不锈钢和球墨铸铁；盖板形状常为格栅型和缝隙型。可以满足EN1433标准6个承重等级的承重要求。

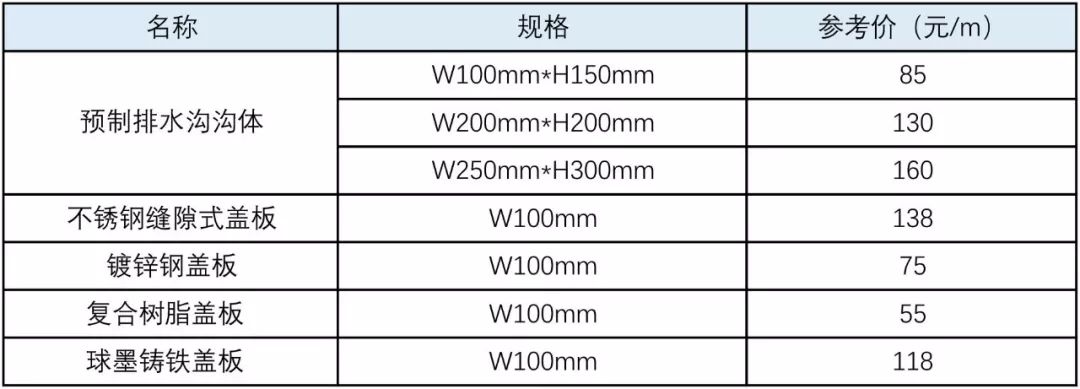

价格参考：

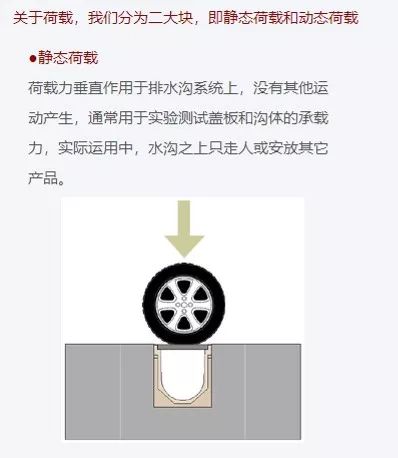

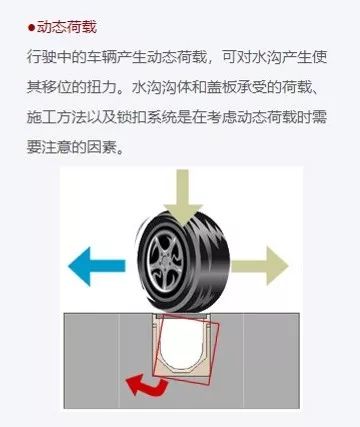

铺设于室外的排水沟不可避免地要考虑是否能够安全承受施加于其上的行人或车辆荷载，也就是它的荷载能力。

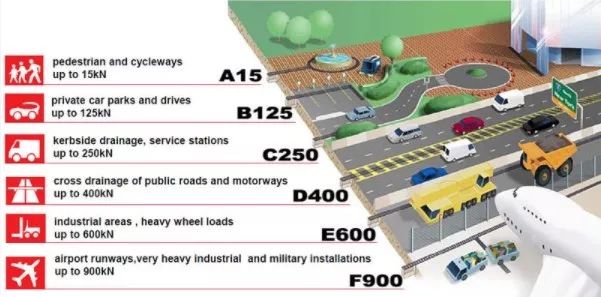

现在所有国内外产品都按欧盟EN1433标准，将室外交通区域划分为A15、B125、C250、D400、E600、F900六个应用承重等级。
承重标准EN1433，有助于针对项目的实际情况选择合适的产品，使线性排水系统达到较长的使用寿命，同时又不会浪费预算成本。
不同材质盖板的荷载能力：
在景观设计中，线性排水沟的合理选型使用，不仅仅可以满足功能需求，也可以将它做为一条风景线纳入景观之中。
