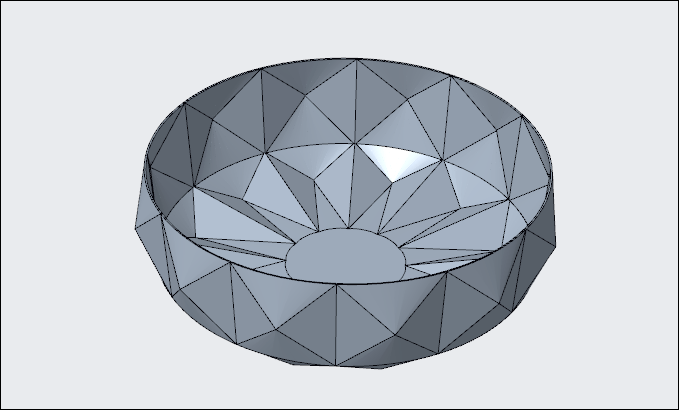

最终完成后如下图所示。
方法：

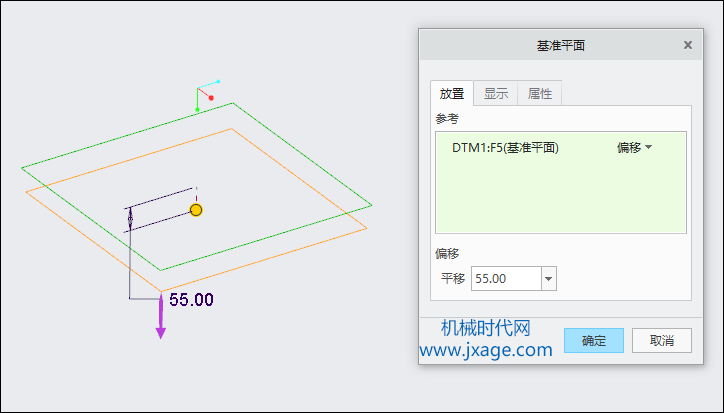

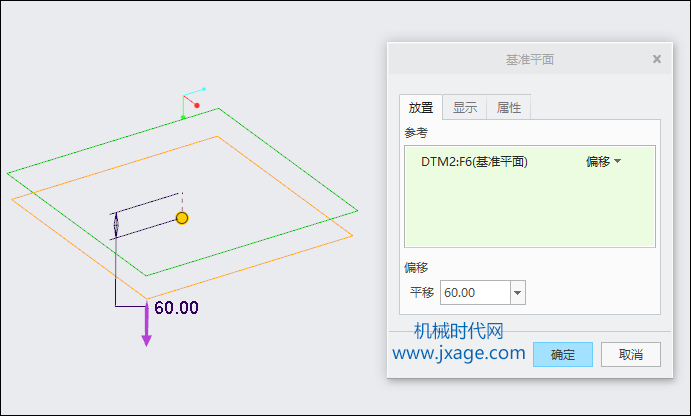

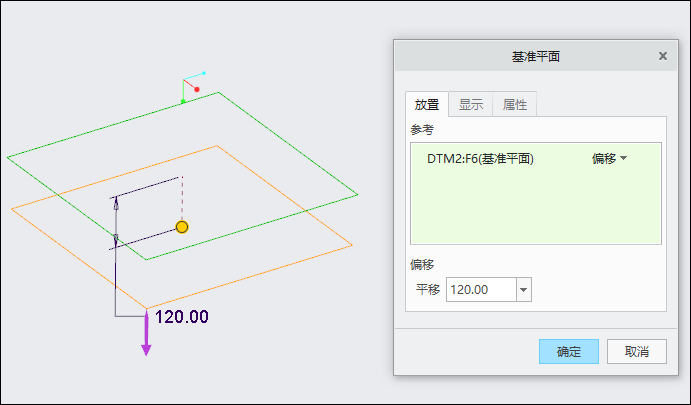

1.新建基准平面1。
2.新建基准平面2。
3.新建基准平面3。
4.新建基准平面4。

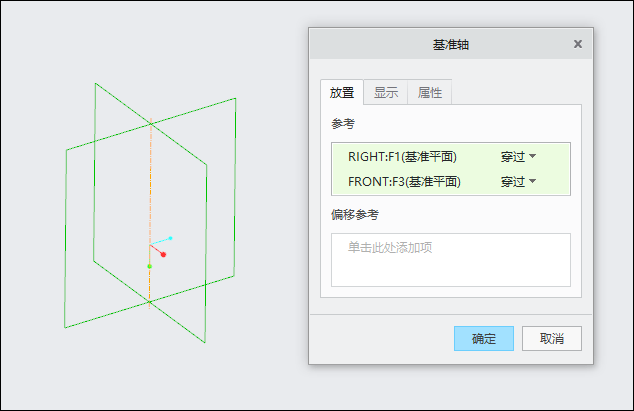

5.创建基准轴1。

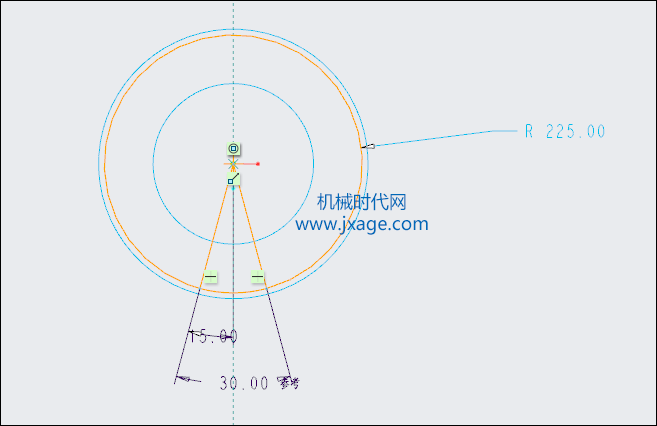

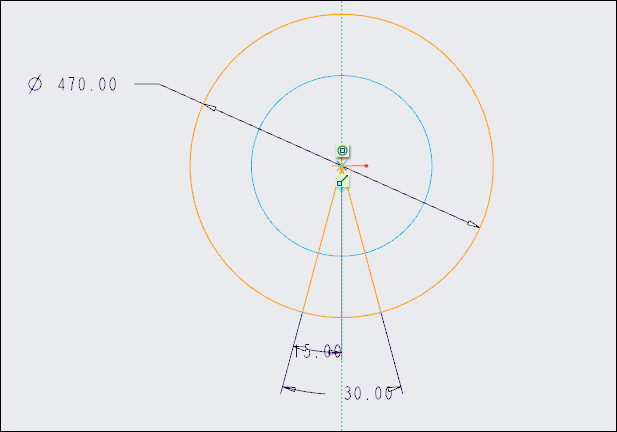

6.在基准平面1绘制如下图所示的草图1。
7.在基准平面2绘制如下图所示的草图2。
8.在基准平面3绘制如下图所示的草图3。
9.在基准平面4绘制如下图所示的草图4。

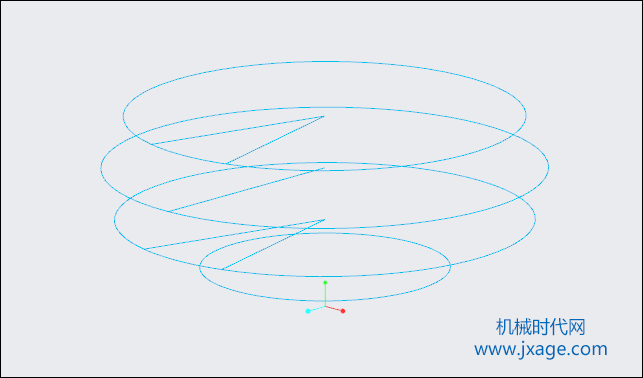

完成后如下图所示。

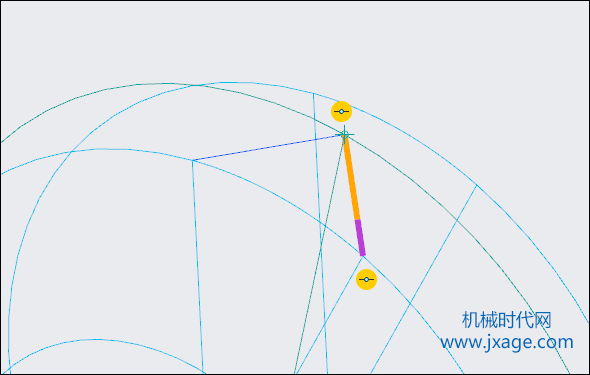

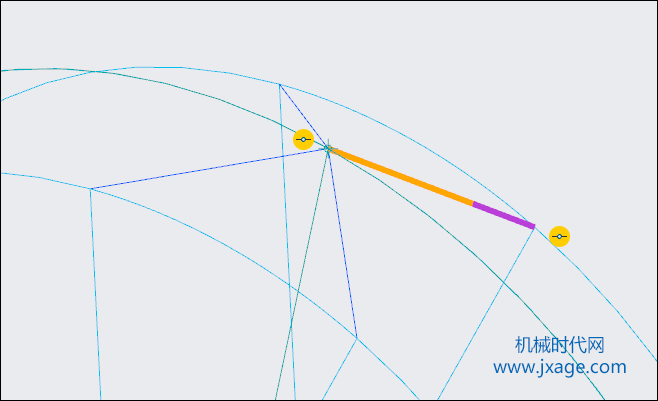

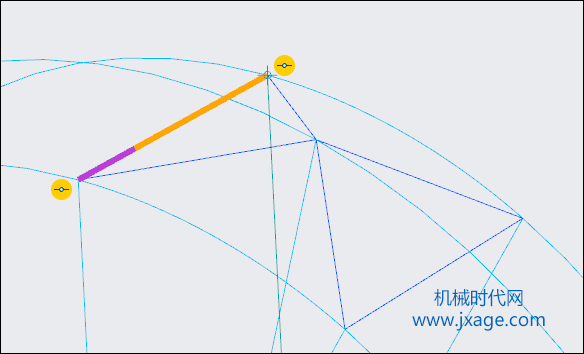

10.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。
11.方法同上，创建出如下图所示的曲线。
12.方法同上，创建出如下图所示的曲线。
13.方法同上，创建出如下图所示的曲线。
14.方法同上，创建出如下图所示的曲线。
15.方法同上，创建出如下图所示的曲线。

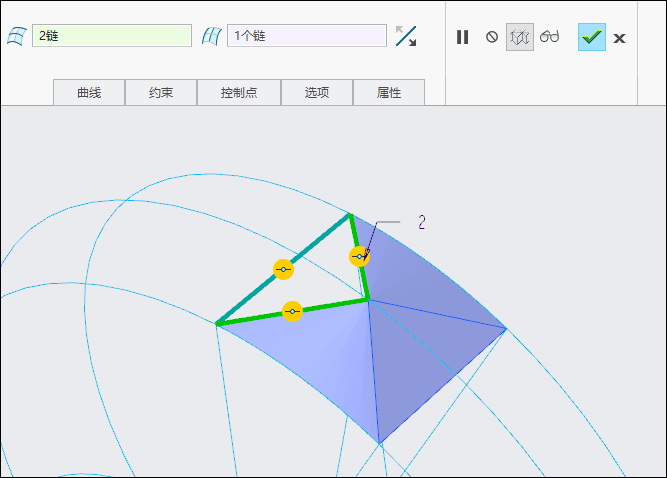

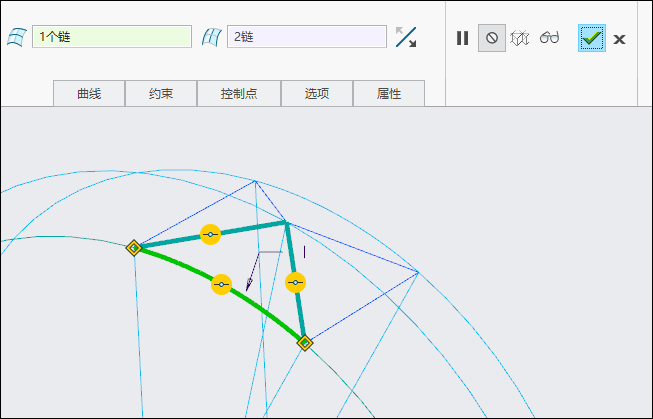

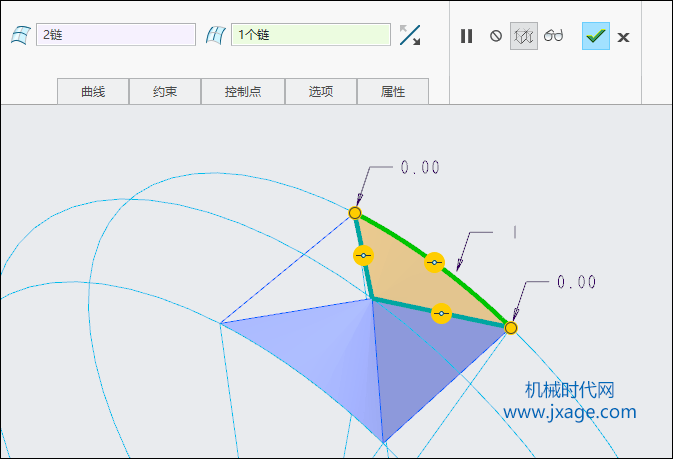

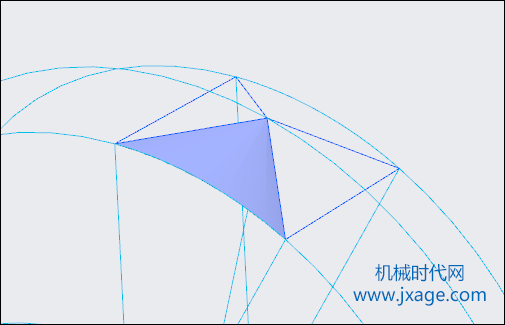

16.点击“边界混合”，选择下图一条曲线作为第一方向的边，选择另外两条曲线作为第二方向的边，点击勾号完成边界曲面的创建。

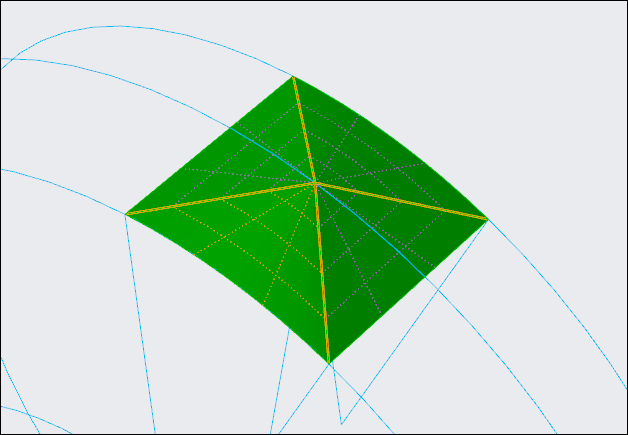

完成后如下图所示。

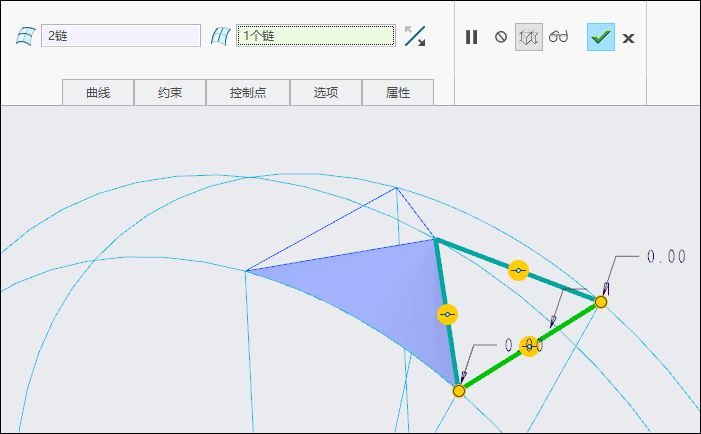

17.点击“边界混合”，选择下图一条曲线作为第一方向的边，选择另外两条曲线作为第二方向的边，点击勾号完成边界曲面的创建。
完成后如下图所示。
18.点击“边界混合”，选择下图一条曲线作为第一方向的边，选择另外两条曲线作为第二方向的边，点击勾号完成边界曲面的创建。
19.点击“边界混合”，选择下图一条曲线作为第一方向的边，选择另外两条曲线作为第二方向的边，点击勾号完成边界曲面的创建。
20.将4个边界混合曲面进行合并。

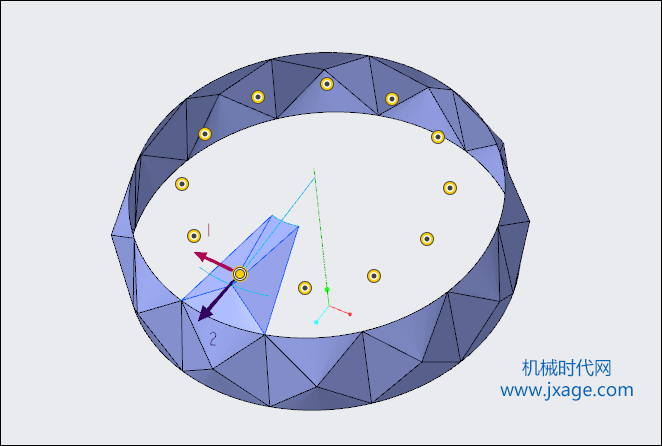

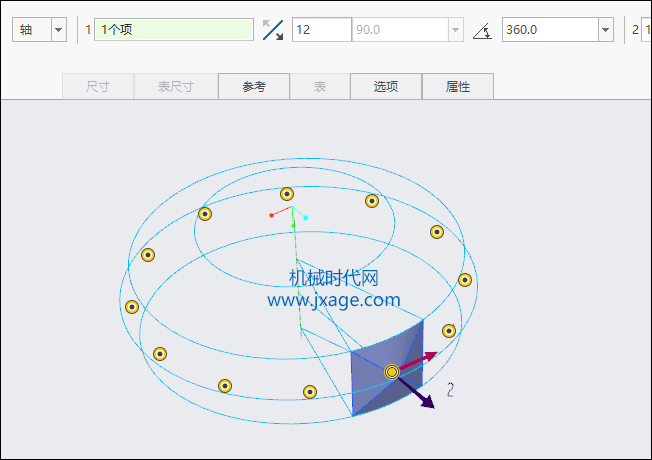

21.将上一步的合并曲面进行圆周阵列，阵列数量12个。

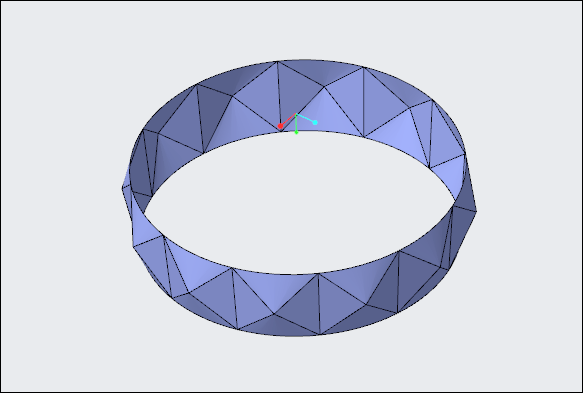

阵列完成后如下图所示。

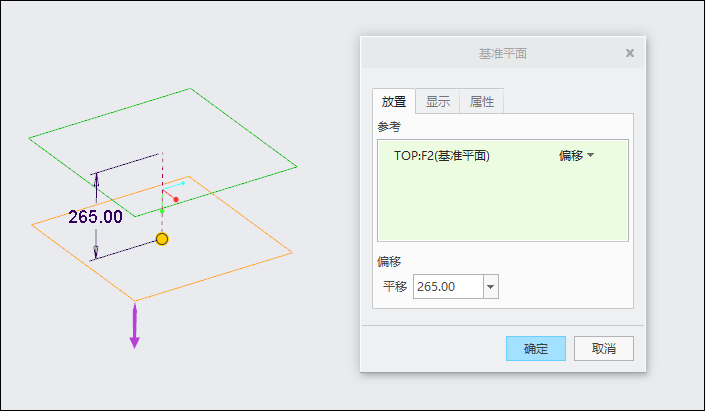

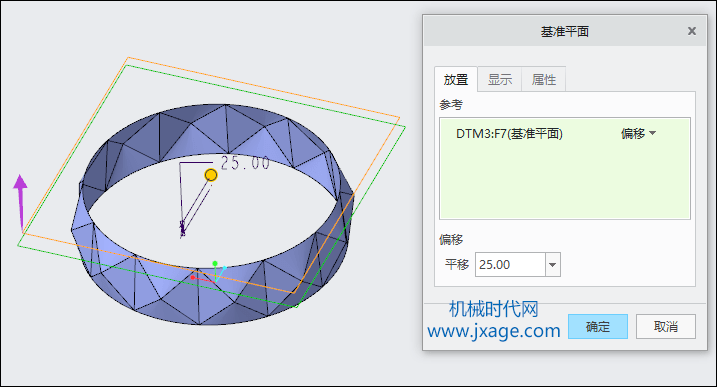

22.创建基准平面5。

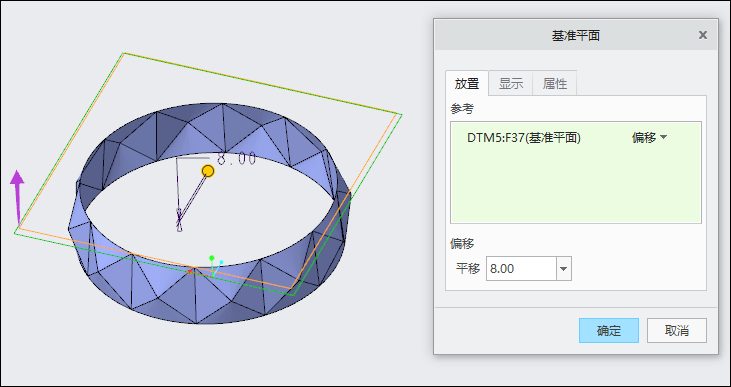

23.创建基准平面6。

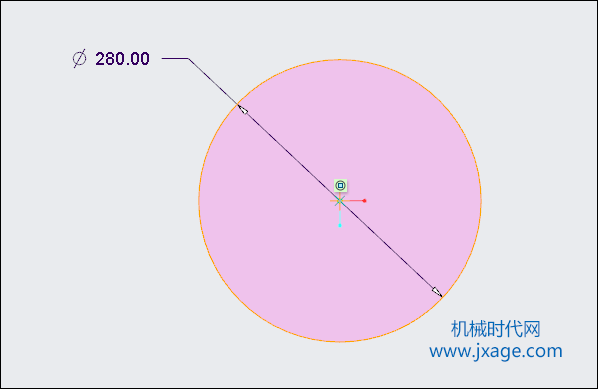

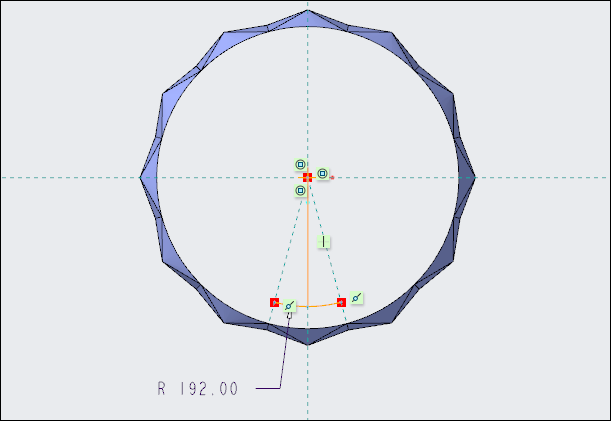

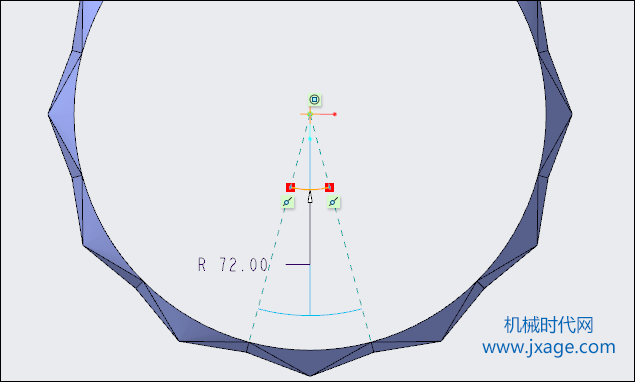

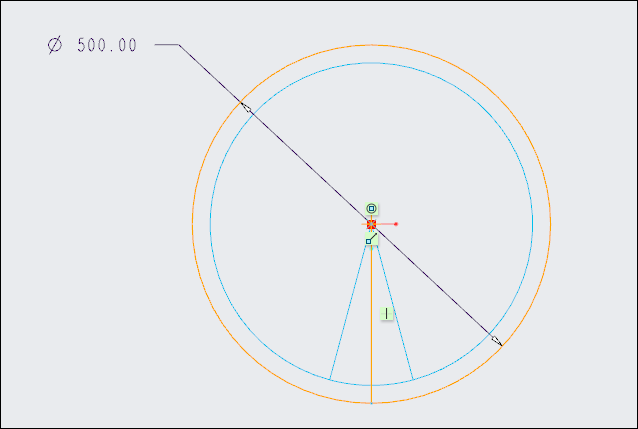

24.在基准平面5上绘制如下图所示的草图。
25.在基准平面6上绘制如下图所示的草图。

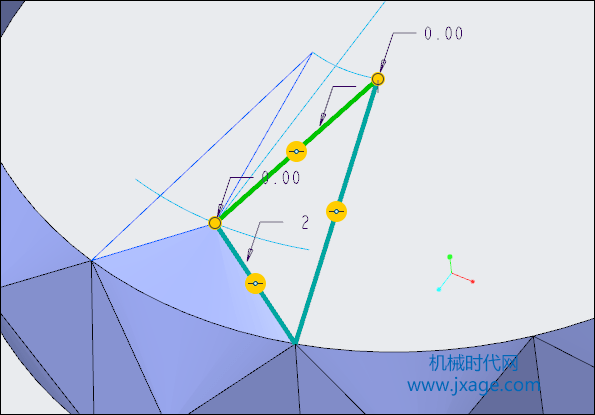

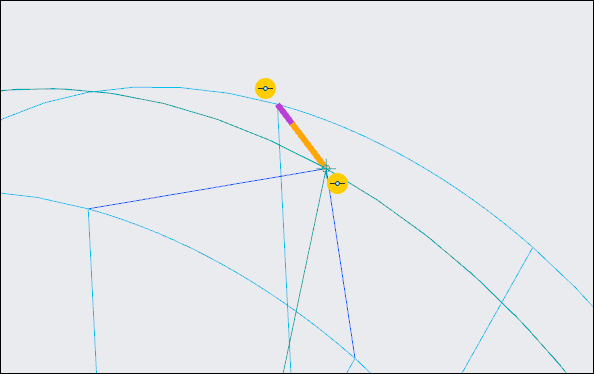

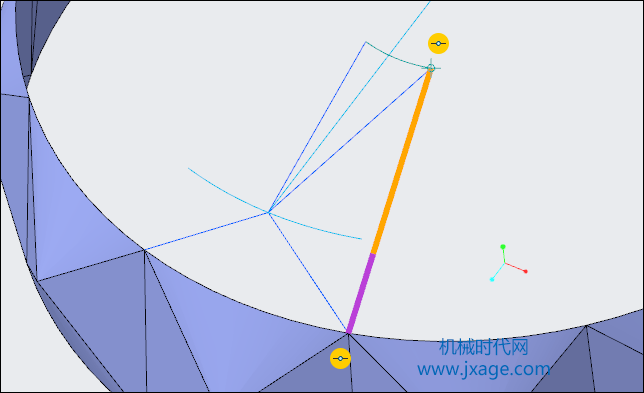

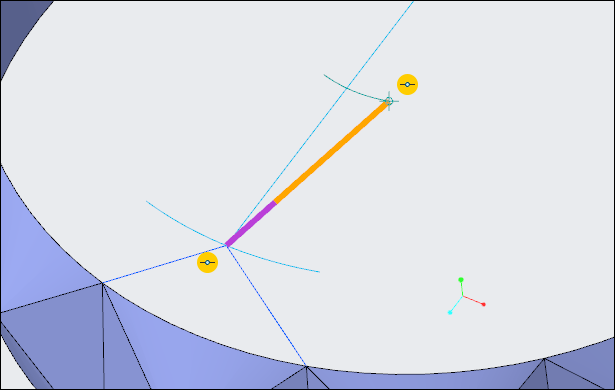

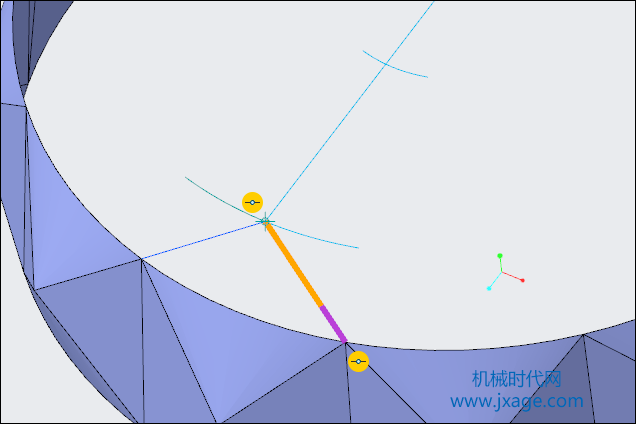

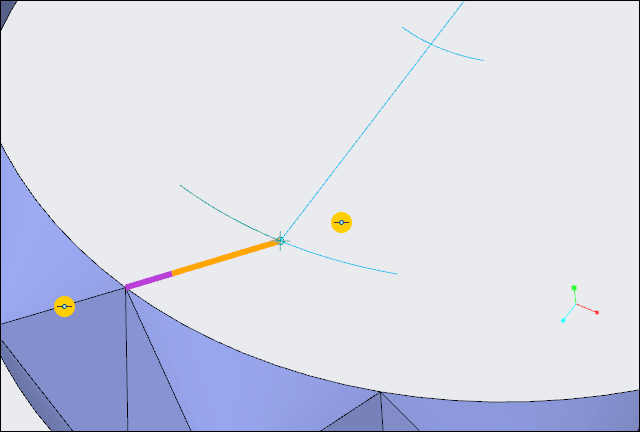

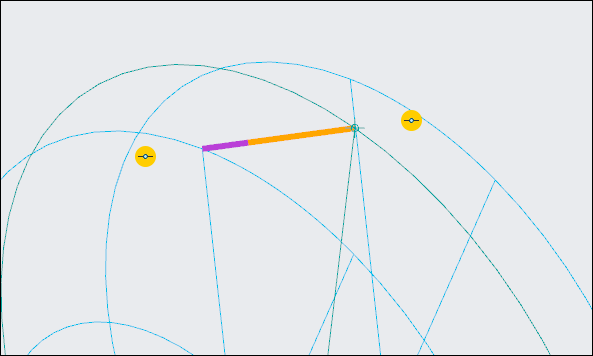

26.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。

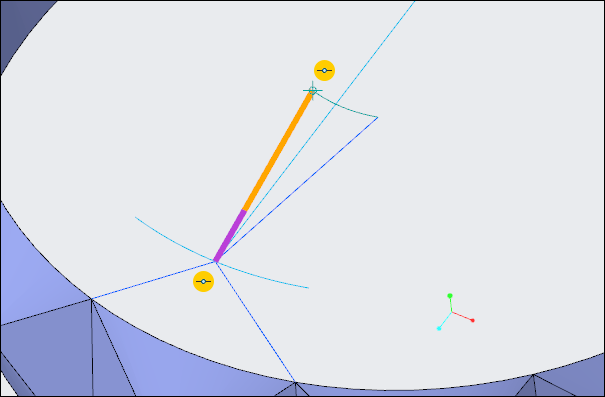

27.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。

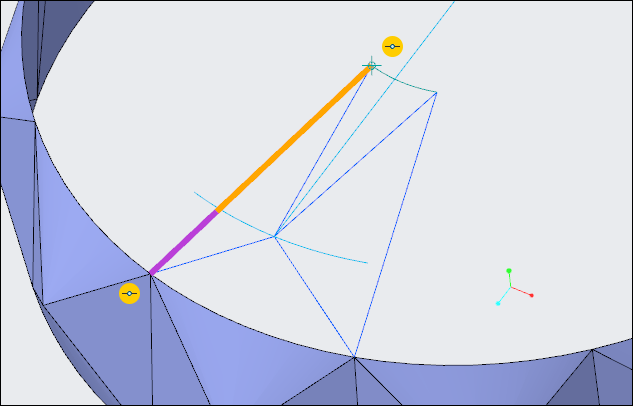

28.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。

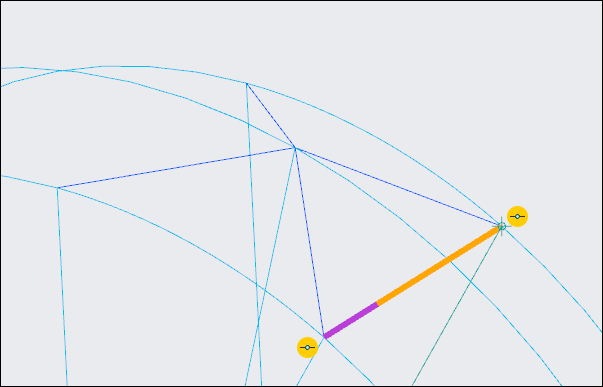

29.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。
30.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。
31.点击“基准”-“曲线”-“通过点的曲线”，依次选择下图两个点，创建出如下图所示的曲线。

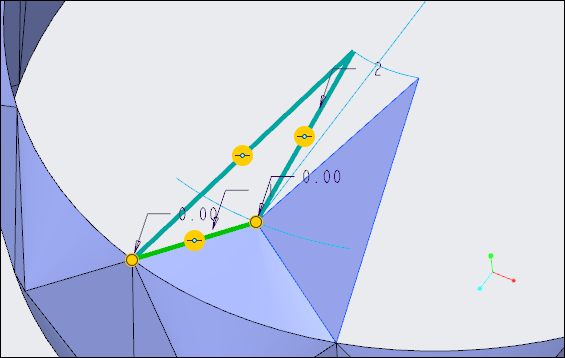

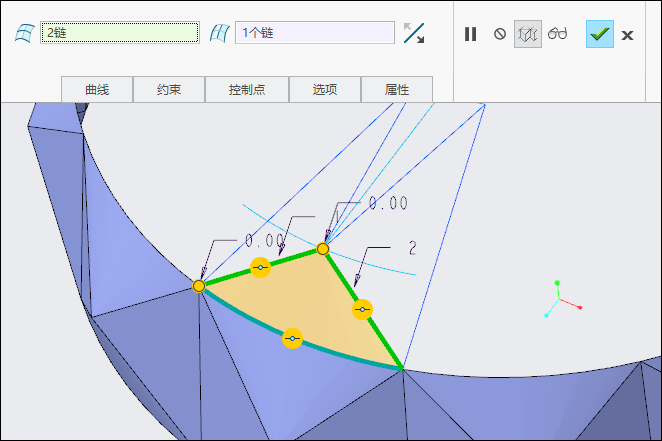

32.点击“边界混合”，选择下图一条曲线作为第一方向的边，选择另外两条曲线作为第二方向的边，点击勾号完成边界曲面的创建。

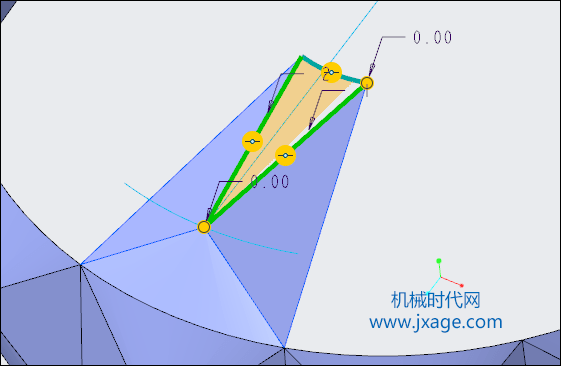

边界混合。
边界混合。
边界混合。
33.将四个边界混合曲面进行合并。
34.将上一步的合并曲面进行圆周阵列。
35.将合并所有的曲面。

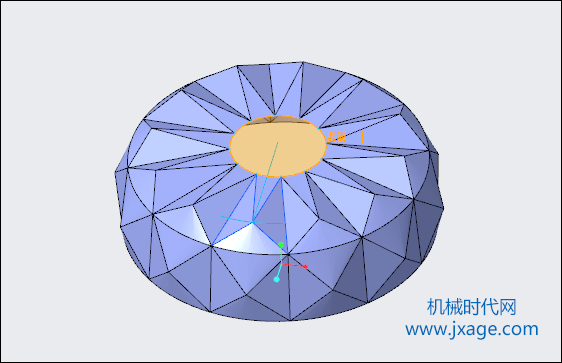

36.点击填充曲面，创建出如下图所示的平面。
37.合并曲面。

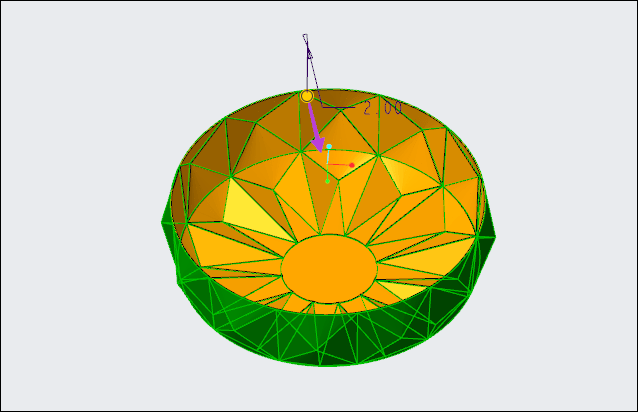

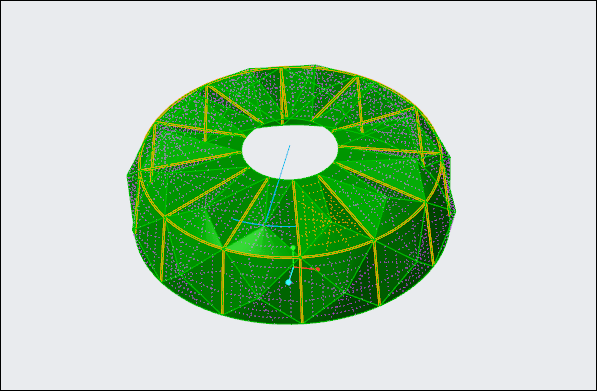

38.加厚曲面，厚度为2mm。
完成。
