（1）施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。

（2）经检验的器材应做好记录，对不合格证的器件应单独存放，以备核查与处理。

2、型材、管材与铁件的检验要求：

（1）各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

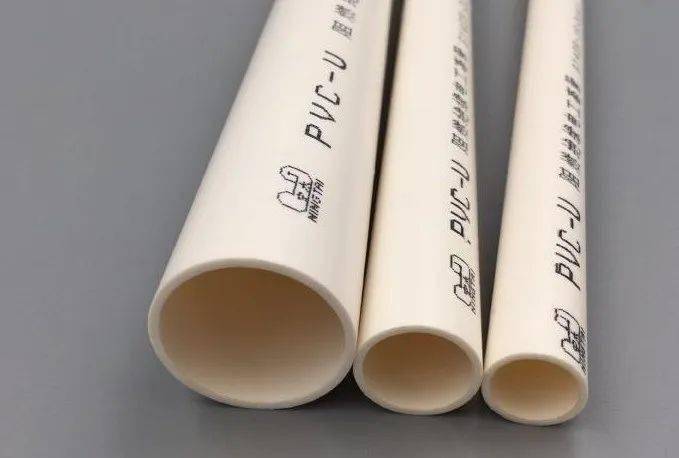

（2）管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。

3、线缆的检验要求：

（1）工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。（2）电缆所附标志、标签内容应齐全、清晰。

（3）电缆外护套须完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告。

（4）电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试。（5）剥开缆线头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。（6）光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。

（7）综合布线系统工程采用62.5/125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。

4、光缆测试要求：

衰减测试：宜采用光时域反射仪（OTDR）进行测试。测试结果如超出标准或与出厂测试数值差异太大，应用光功率测试，并加以比较，断定是测试误差还是光纤本身衰减过大。

长度测试：要求对每根光纤进行测试，测试结果应一致。如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查，以判定是否有断纤现象存在。光纤调度软线（光跳线）检验应符合下列规定：

1）光纤调度软线应具有经过防火处理的光纤保护包皮，两端的活动连接器（活接头）端面应装配有合适的保护盖帽；

2）每根光纤调度软线中光纤的类型应有明显的标记，选用应符合设计要求。

5、接插件的检验要求：

（1）接线排和信息插座及其他接插件的塑料材质应具有阻燃性。

（2）保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定。（3）光纤插座的连接器使用型号和数量、位置与设计相符。

（4）光纤插座面板应有发射（TX）和接收（RX）明显标志。

6、配线设备的使用应符合下列规定：

（1）、电缆交接设备的型号、规格应符合设计要求：

（2）、光、电缆交接设备的编排及标志名称应与设计相符。各类标志名称应统一，标志位置正确，清晰。

（3）、有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。

四、设备安装

一、机架安装要求

（1）机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定，垂直偏差不应大于3mm。

（2）机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。

（3）机架的安装应牢固，应按施工图的要求进行加固。

（4）安装机架面板，架前应留有1.5m的空间，机架背面离墙距离应大于0.8m，以便于安装和施工。

（5）壁挂式机框底距地面宜为300~800mm。

二、配线设备机架安装要求：

（1）采用下走线方式时，架底位置与电缆上线孔相对应。

（2）各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。（3）接线端子各种标志应齐全。

（4）交接箱或暗线箱宜暗设在墙内。预留墙洞安装，箱底高出地面宜为500~1000mm。

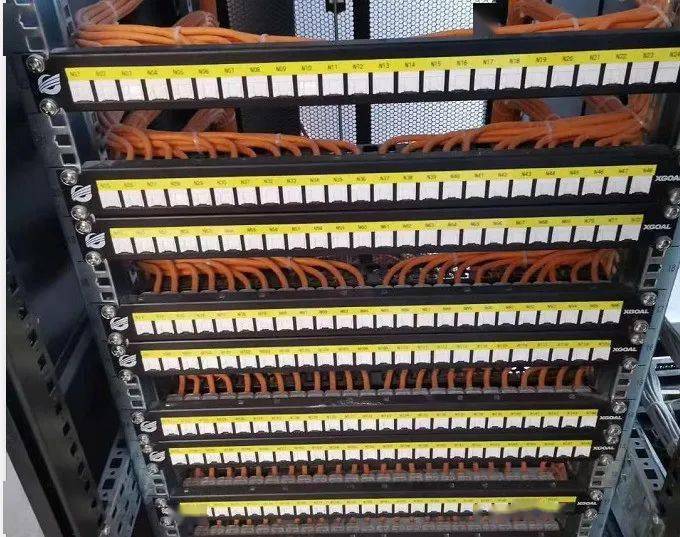

三、各类接线模块安装要求

（1）模块设备应完整，安装就位，标志齐全。

（2）安装螺丝必须拧紧，面板应保持在一个水平面上。

四、信息插座安装要求：

（1）安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密防水、防尘。接线盒盖应与地面齐平。

（2）安装在墙体上，宜高出在地面300mm，如地面采用活动地板时，应加上活动地板内净高尽寸。

（3）信息插座底座的固定方法以施工现场条件而定，宜采用扩张螺钉、射钉等方式。

（4）固定螺丝需拧紧，不应产生松动现象。

（5）信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。

（6）安装位置应符合设计要求。

四、电缆桥架及槽道安装要求：

（1）桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm。

（2）桥架及槽道水平度每平方米偏差不应超过2mm。

（3）垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。

（4）两槽道拼接处水平度偏差不应超过2mm。

（5）吊架安装应保持垂直，整齐牢固，无倾斜现象。

（6）金属桥架及槽道与节间应接触良好，安装牢固。

五、线缆的敷设

一、缆线敷设一般应符合下列要求：

1、缆线的布放前应核对规格、程式、路由及位置与设计规定相符。

2、缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。

3、缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。

4、电源线、信号电缆、结绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。

5、缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度一般为3~6m，工作区为0.3~0.6m；光缆在设备端预留长度一般为5~10m。有特殊要求的应按设计要求预留长度。

6、缆线的弯曲半径应符合下列规定：

①非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。

②屏蔽对绞电缆的弯曲半径应至少为电缆外径的6~10倍。

③主干对绞电缆的弯曲半径应至少为电缆外径的10倍。

④2芯或芯水平光缆的弯曲半径应大于 25mm ；其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径不应小于光缆外径的10倍；

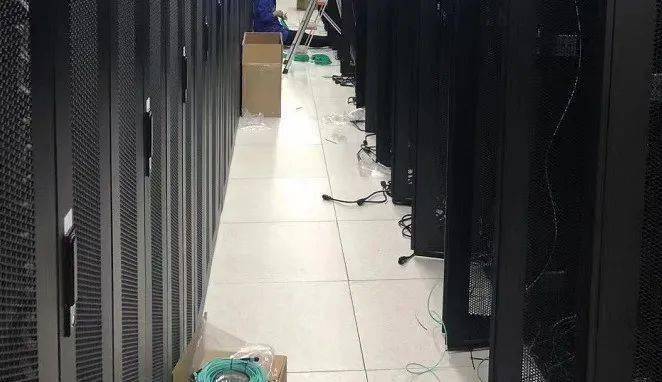

⑤缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头。如采用机械牵引时，应根据缆线牵引的长度、布放环境、牵引张力等因素选用集中牵引或分散牵引等方式。

⑥布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15m/min。光缆出盘处要保械松驰的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣。

二、预埋线槽与暗管敷设缆线应符合下列规定：

1、敷设管道的两端应有标志，表示出房号、序号和长度。

2、敷设暗管时宜采用钢管或阻燃硬质PVC管。布主放双护套线和主干缆线时，直线管道的管径利用率应为50~60%，弯管道为40~50%，暗管布放4对对绞电缆时，管道的截面利用率应为25~30%。预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%。

3、光缆与电缆同管敷设时，应在暗管内预置塑料管子，将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的1.5倍。

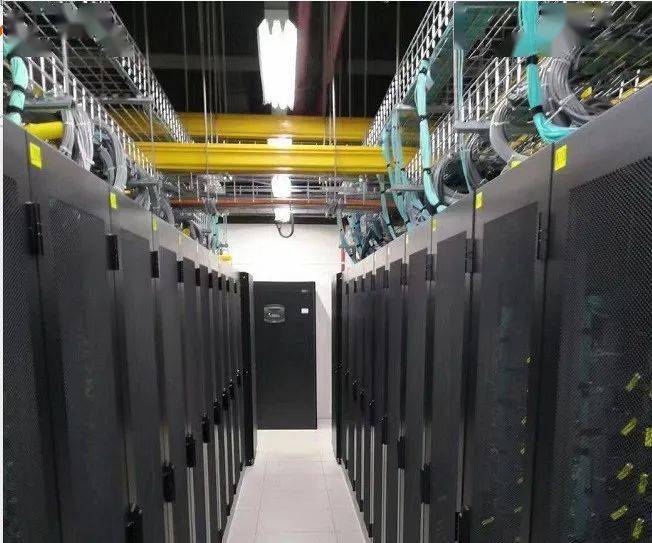

三、设置电缆桥架和线槽敷设缆线应符合下列规定：

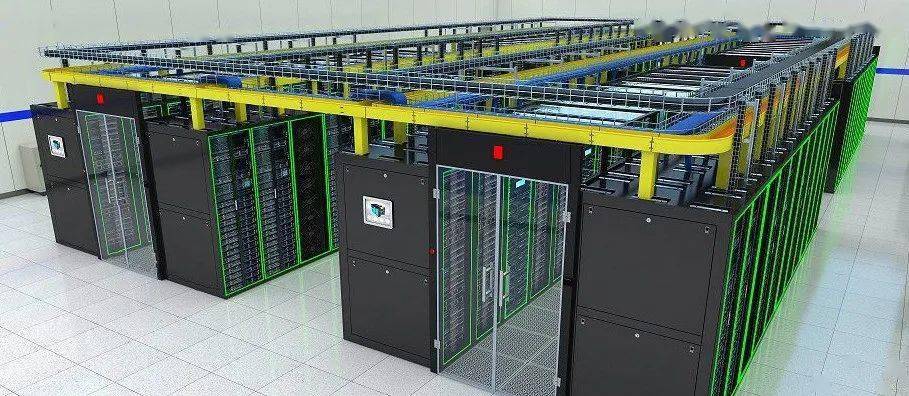

1、电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m。桥架宽度不宜小于0.1m,桥架内横断面的填充率不应超过50%。

2、电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5 m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔3~5m处进行加固。

3、电缆线槽宜高出地面2.2m.在吊顶内设置时, 槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。

4、布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢于线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。

5、在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧适度。

六、线缆支撑保护方式

配线子系统缆线敷设支撑保护方式应符合下列要求：

1、预埋金属线槽支撑保护方式：

①在建筑物中预埋线槽可为不同尺寸，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。

②线槽直埋长度超过6m或在线槽路由交叉、转弯时宜设置拉线盒，以便于布放缆线和维修。

2、预埋暗管支撑保护要求：

①暗管宜采用金属管或阻燃硬质PVC管，预埋在墙体是间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15~25mm。直线布管30m应设置暗线箱等装置。

②暗管的转弯角度应大于90度，在路径上每根暗管的转弯不得多于二个，并不应有S弯出现。在弯曲布管时，每间隔15m处应设置暗线箱等装置。

③暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

3、设置缆线桥架和缆线线槽支撑保护要求：

①桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。

②金属线槽敷设时，在下列情况下设置支架或吊架：

A．线槽接头处；

B．间距3m；

C．离开线槽两端口0.5m处；

D．转弯处。③．塑料线槽槽底固定点间距一般为1m。

4、铺设活动地板敷设缆线时，

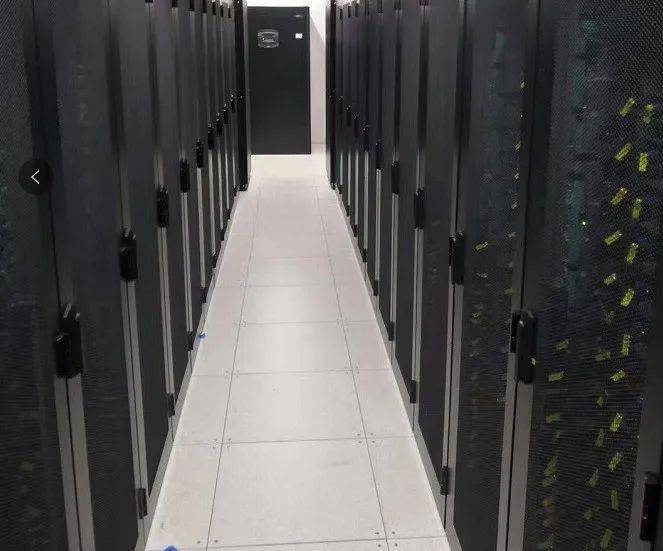

活动地板内净空不应小于150mm，活动地板内如果作为通风系统的风道使用时，地板内净高不应小于300mm。

5、在工作区的信息点位置和缆线敷设方式未定的情况下，

或在工作区采用地毯下布放缆线时，在工作区宜设置交接箱，每个交接箱的服务面积约为80m2。

6、不同种类的缆线布放在金属线槽内，应同槽分室布放。金属线槽接地应符合设计要求。

7、干线子系统缆线敷设支撑保护应符合下列要求：

（1）缆线不得布放在电梯或管道竖井中。

（2）干线通道间应沟通。竖井中缆线穿过每层楼板孔洞宜为矩形或圆形。矩形孔洞尺寸不宜小地300mm×100mm，圆形孔洞处应至少安装三根圆形钢，管径不宜小于100mm。

七、综布线布工程性能测试记录表

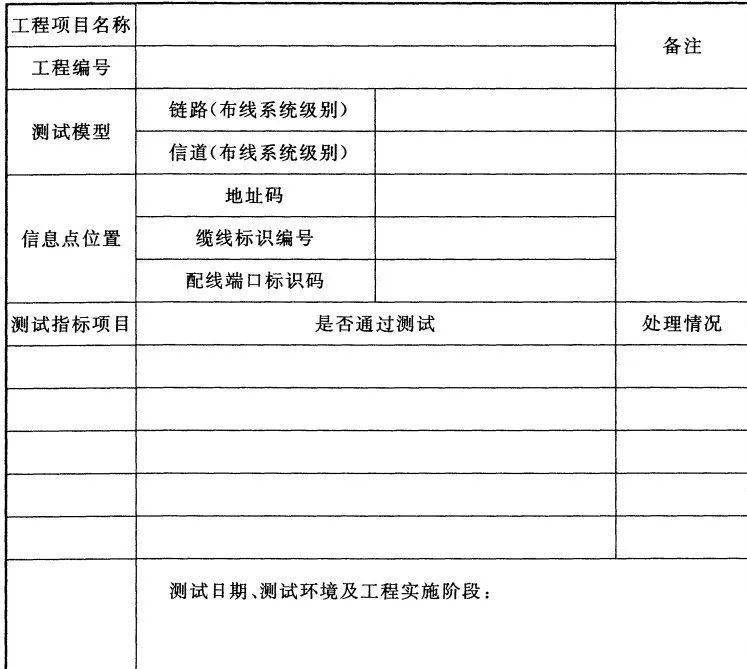

综合布线系统工程电缆性能指标测试记录

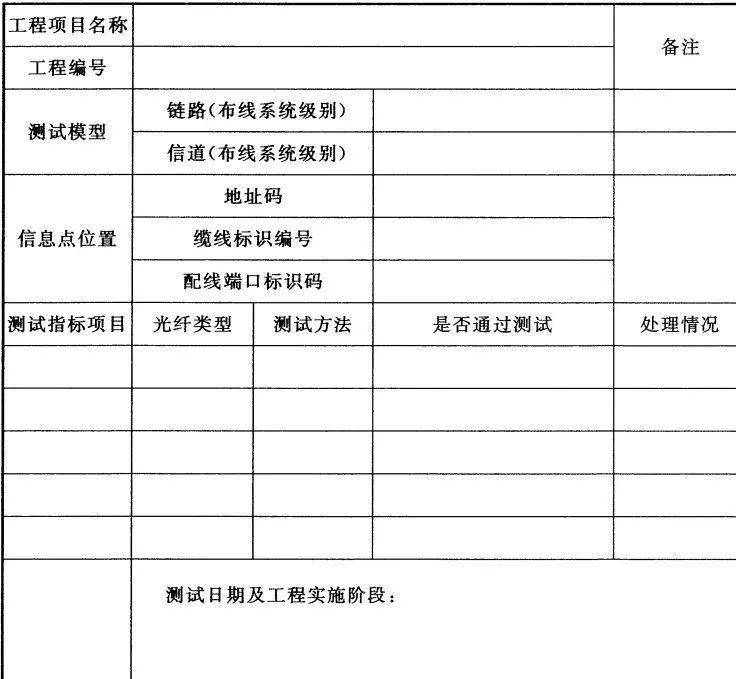

综合布线系统工程光纤性能指标测试记录
