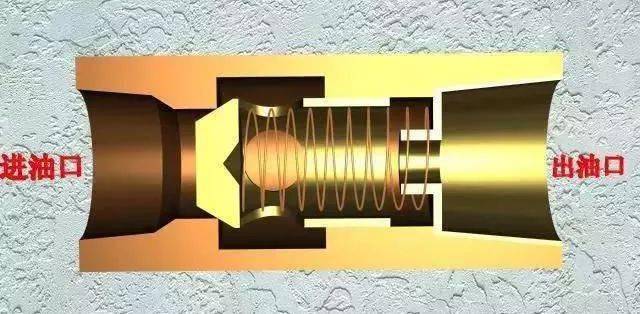

单向阀是气流只能朝一个方向流动，而不能反向流动的阀。单向阀常与节流阀组合，用来控制执行元件的速度。

组成：阀体、阀芯、弹簧等。

作用：只允许液流一个方向流动，反向则被截止。

工作原理：正向导通、反向截止。

应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。被用来分隔油路以防止高低压干扰。

2 、液控单向阀

液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。

液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。

当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。

组成：普通单向阀+小活塞缸 内泄式和外泄式。

工作原理：a. 无控制油时，与普通单向阀一样 b. 通控制油时，正反向都可以流动。

应用：

(1)保持压力。

(2)液压缸的“支承”。

(3)实现液压缸锁紧。

(4)大流量排油。

(5)作充油阀。

(6)组合成换向阀。

换向阀

换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。可分为手动换向阀、电磁换向阀、电液换向阀等。

作用：换向阀是利用阀芯在阀体孔内作相对运动，使油路接通或切断而改变油流方向的阀。

换向阀的分类：

按结构形式可分为滑阀式、转阀式、球阀式。

按阀体连通的主油路数可分为两通、三通、四通等。

按阀芯在阀体内的工作位置可分为两位、三位、四位等。

按操作阀芯运动的方式可分为手动、机动、电磁动、液动、电液动等。

1、手动换向阀

手动换向阀是手动杠杆操作的方向控制阀，在液压系统中起换向（改变液流方向）和开关（接通或切断液流）作用。

2、机动换向阀

机动换向阀又称行程阀，主要用来控制机械运动部件的行程，借助于安装在工作台上的档铁或凸轮迫使阀芯运动，从而控制液流方向。

3、电磁换向阀

电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。 它可以改变控制液流的方向，从而改变液动换向阀的位置。

由于操纵液动换向阀的液压推力可以很大，所以主阀可以做得很大，允许有较大的流量通过。这样用较小的电磁铁就能控制较大的液流。

4、其它阀门

按阀的工作位置分类 阀的工作位置称为“位”，有几个切换工作位置的阀就称为“几位”阀。经常使用的有“二位”阀和“三位”阀。阀在未加控制信号或被操作时所处的位置称为零位。

按阀的接口数目分类阀的接口（包括排气口）称为“通”，阀的接口包括入口、出口和排气口，但不包括控制口。常见的阀有两通、三通、四通、五通。

1）二位二通换向阀

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

2）二位四通换向阀

二位四通换向阀是一种采用直流电机驱动阀芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；即使在恶劣的工作条件下（如低温或高粘度油脂），动作仍相当可靠。

该阀适用于公称压力为40MPa以下的干、稀油集中润滑系统以及液压系统的主支管路中，同时也可作二位四通，二位三通和二位二通三种型式使用。

3）三位四通换向阀

三位四通换向阀：是指阀有三个工作位状态，有四个油口（一般两进两出），分别用P、T、A、B表示，P为进油口，T为回油口、A\B分别接执行元件的上下两腔，阀自然位置时在中位。阀的结构见示意图：

根据换向方式分不同可分为：电磁式、电液式、手动式三种。工作原理如下：

4）三位四通电磁换向阀

三位四通电磁换向阀有三个缺点：体积大，不防振，防水性能差，其使用环境受到极大的限制。

新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。体积比传统电磁阀减小1/3，具有很强的防振防水性能。

（5）三位五通换向阀

三位，是指此换向阀有三个位置，左位，中位，和右位。五通，表示一共有五个接口，也就是此电磁阀上面有五个油口与系统管路连接。其工作原理如下：
